Linux总线之Platform

1.platform总线驱动

1.1设备模型的原理

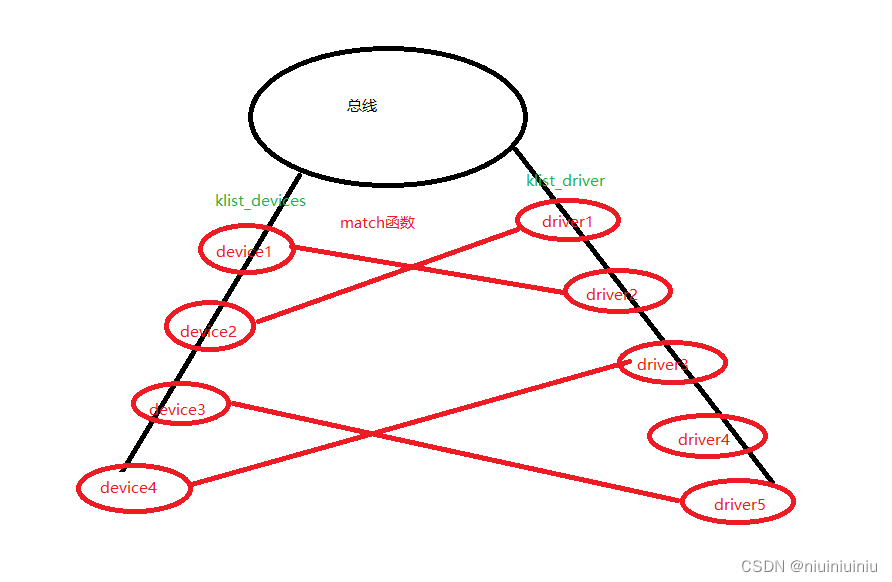

在Linux内核中所有总线驱动都遵从设备驱动的模型，总线驱动的模型如下图：

内核在设计这些总线驱动模型的时候将一个驱动分为了三个部分device、bus、driver。

device是用来描述硬件设备的，bus是总线用来链接device和driver，driver是用来描述

驱动的对象。在内核中所有的device放在内核的klist_devices的链表中管理,而内核中

所有的driver放在klist_driver中管理。内核中的device和driver通过bus完成关联。

当device和driver匹配成功之后执行驱动的probe函数，在probe函数中就可以完成

操作硬件了。当卸载任何一方驱动的时候都会执行驱动中的remove函数。

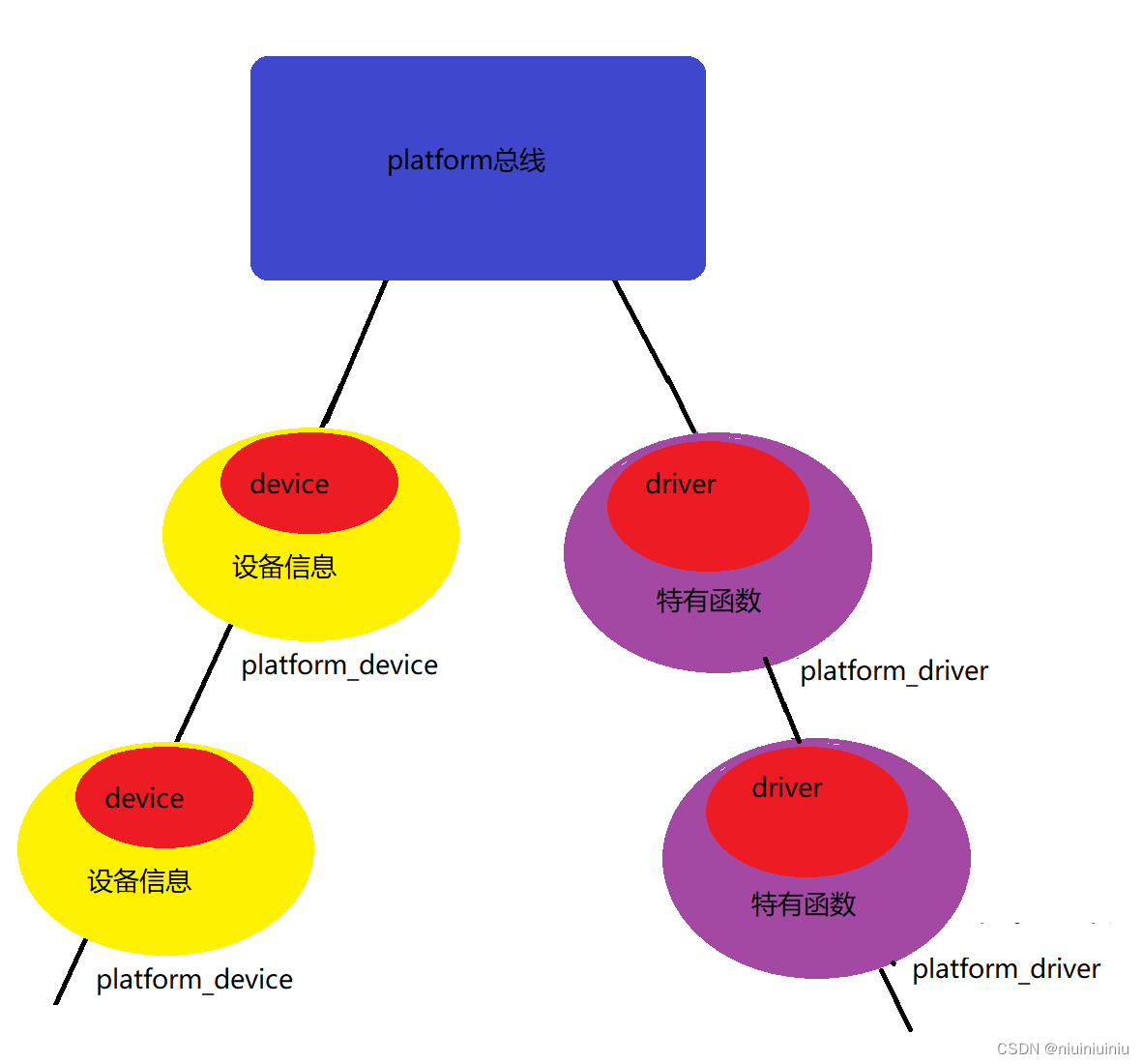

1.2platform总线驱动的原理

platform总线驱动遵从设备模型，platform是Linux内核抽象出来的软件代码，并没

有真实的总线协议与之对应。platform总线驱动的思想就是要将设备信息和设备驱动

进行分离。platform_device和platform_driver通过总线匹配成功之后会执行驱动中

probe函数，在probe函数中驱动就能够拿到设备信息。

1.3platform驱动的API

设备端：
1.分配并初始化对象
    struct platform_device {

        const char	*name;  //用于匹配的名字
        int		id;         //总线号 PLATFORM_DEVID_AUTO 自动分配总线号
        struct device	dev; //父类
        u32		num_resources; //资源的个数
        struct resource	*resource; //资源的首地址
    };

	struct device {
     //父类
        void	(*release)(struct device *dev); //释放资源
    }

	struct resource {
    //设备信息结构体
        resource_size_t start;  //资源起始值  0x50006000      0xc0008000          71
        resource_size_t end;    //资源的结束值 0x50006000+3   0xc0008000+30       71
        unsigned long flags;    //资源的类型  IORESOURCE_IO IORESOURCE_MEM IORESOURCE_IRQ
    };

2.注册、注销
    platform_device_register(struct platform_device *);  //注册
	platform_device_unregister(struct platform_device *); //注销


驱动端：
1.分配并初始化对象
    struct platform_driver {

        int (*probe)(struct platform_device *);
        //匹配成功执行的函数
        int (*remove)(struct platform_device *);
        //分离的时候执行的函数
        struct device_driver driver;
        //父类
        const struct platform_device_id *id_table;
        //2.idtable匹配
    };

	struct device_driver {

        	const char		*name; //1.名字匹配
        	const struct of_device_id	*of_match_table; //3.设备树匹配
    }

2.注册、注销
    platform_driver_register(drv); //注册
    platform_driver_unregister(struct platform_driver *);//注销
3.驱动中一键注册注销的宏
    module_platform_driver(__platform_driver)

   module_driver(__platform_driver, platform_driver_register,platform_driver_unregister)

    #define module_driver(pdrv, __register, __unregister, ...)

    static int __init pdrv_init(void)
    {

        return platform_driver_register(&pdrv );
    }
    module_init(pdrv_init);
    static void __exit pdrv_exit(void)
    {

        platform_driver_unregister(&pdrv);
    }
    module_exit(pdrv_exit);

1.4platform按照名字匹配的实例

pdev.c

#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>
struct resource res[] = {

    [0] = {

        .start = 0x12345678,
        .end = 0x12345678+49,
        .flags = IORESOURCE_MEM,
    },
    [1] = {

        .start = 71,
        .end = 71,
        .flags = IORESOURCE_IRQ,
    },
};
void pdev_release(struct device *dev)
{

    printk("%s:%d\n",__func__,__LINE__);
}
struct platform_device pdev = {

    .name = "hahahaha",
    .id   = PLATFORM_DEVID_AUTO,
    .dev   = {

        .release = pdev_release,
    },
    .num_resources = ARRAY_SIZE(res),
    .resource = res,
};
static int __init pdev_init(void)
{

    return platform_device_register(&pdev);
}
static void __exit pdev_exit(void)
{

    platform_device_unregister(&pdev);
}
module_init(pdev_init);
module_exit(pdev_exit);
MODULE_LICENSE("GPL");

pdrv.c

#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>

int pdrv_probe(struct platform_device* pdev)
{

    printk("%s:%d\n", __func__, __LINE__);
    return 0</
