⛄一、多用户全息MIMO表面：信道建模和频谱效率分析

1 多用户全息MIMO表面的基本概念
多用户全息MIMO（Multiple-Input Multiple-Output）表面是一种新型的无线通信技术，通过可编程的超表面实现电磁波的动态调控。其核心思想是将传统MIMO系统的天线阵列替换为可重构的超表面单元，从而实现对信道特性的灵活控制。全息MIMO表面能够同时服务多个用户，并通过智能反射和波束成形技术提高频谱效率。

---

2 信道建模原理
信道建模是多用户全息MIMO系统的关键环节，其目标是准确描述信号在发射端、超表面和接收端之间的传播特性。

1. 基于电磁理论的物理模型
通过麦克斯韦方程组和格林函数推导超表面单元的电磁响应，建立信道冲激响应（CIR）模型。信道矩阵 H 可以表示为：
[ H = \sum_{p=1}^{P} \alpha_p \mathbf{a}_r(\theta_p, \phi_p) \mathbf{a}_t^H(\theta_p, \phi_p) ]
其中，α_p 是第 p 条路径的复增益，a_r 和 a_t 分别是接收和发射阵列的导向矢量，θ_p 和 ϕ_p 是俯仰角和方位角。

2. 基于统计的随机模型
考虑多径效应和用户分布，采用瑞利衰落或莱斯衰落模型描述信道特性。对于大规模超表面，可以通过随机矩阵理论近似信道矩阵的统计特性。

3. 用户间干扰建模
多用户场景下，信道矩阵需包含用户间干扰分量。假设 K 个用户，信道矩阵扩展为：
[ \mathbf{H} = [\mathbf{H}_1, \mathbf{H}_2, \dots, \mathbf{H}_K] ]
其中，H_k 表示第 k 个用户的信道响应。

---

3 频谱效率分析流程
频谱效率（Spectral Efficiency, SE）是衡量系统性能的核心指标，单位为比特/秒/赫兹（bps/Hz）。分析流程如下：

1. 信号模型构建
假设发射信号为 x，接收信号 y 可表示为：
[ \mathbf{y} = \mathbf{H} \mathbf{x} + \mathbf{n} ]
其中，n 是加性高斯白噪声（AWGN）。

2. 预编码与波束成形设计
采用线性预编码（如ZF、MMSE）或非线性预编码（如DPC）抑制用户间干扰。以零 forcing (ZF) 为例，预编码矩阵 W 为：
[ \mathbf{W} = \mathbf{H}^H (\mathbf{H} \mathbf{H}^H){-1} ]

3. 频谱效率计算
对于用户 k，频谱效率公式为：
[ SE_k = \log_2 \left( 1 + \frac{|\mathbf{h}_k^H \mathbf{w}k|^2}{\sum{j \neq k} |\mathbf{h}_k^H \mathbf{w}_j|^2 + \sigma^2} \right) ]
其中，h_k 是用户 k 的信道向量，w_k 是对应的预编码向量，σ² 是噪声功率。

4. 系统级优化
通过调整超表面单元的相位和幅度响应，最大化总频谱效率。优化问题可表述为：
[ \max_{\mathbf{\Phi}} \sum_{k=1}^K SE_k ]
其中，Φ 是超表面的相位配置矩阵。

—
4 实现方法与仿真验证
1. 数值仿真工具
使用MATLAB或Python（PyTorch、TensorFlow）实现信道建模和频谱效率计算。重点验证以下场景：

• 超表面单元数量与频谱效率的关系
• 不同预编码算法的性能对比
• 用户密度对系统容量的影响

2. 实验平台搭建
通过软件定义无线电（SDR）和可编程超表面硬件（如RIS）构建原型系统，实测信道数据并与理论模型对比。

---

5 关键挑战与未来方向
1. 信道状态信息（CSI）获取
全息MIMO表面需要高精度CSI，但导频开销随用户数增长而急剧增加。压缩感知和深度学习是潜在解决方案。

2. 硬件非理想性影响
超表面单元的量化误差、耦合效应和时延需在模型中加以考虑。

3. 标准化与协议设计
现有通信协议未适配全息MIMO表面，需重新设计资源分配和调度机制。

⛄二、部分源代码和运行步骤

1 部分代码

2 运行步骤
（1）直接运行main即可一键出图。

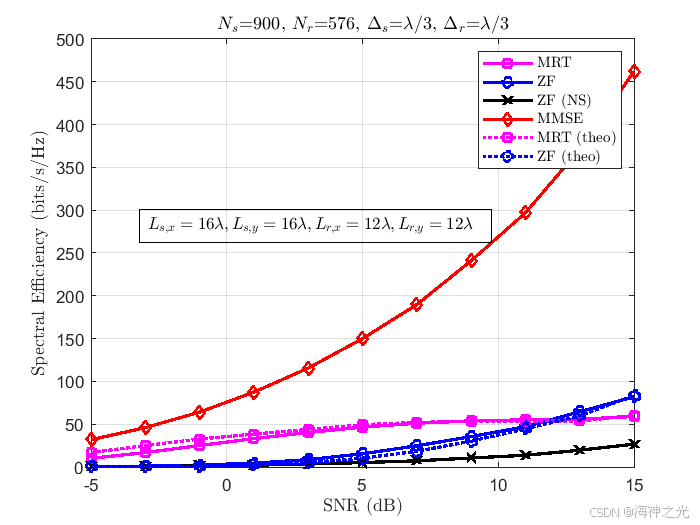

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1]姜萍,王建新,花汉兵.上行信道中QPSK调制技术的研究[J].中国有线电视. 2007
