⛄一、维纳滤波图像复原简介

1 算法原理
（1）首先假设点扩散函数为高斯模型，加性白噪声为高斯噪声，理想的未退化的图像为，那么退化图像可表示为，要想恢复出理想图像，就要估计点扩散函数和加性白噪声；
（2）为了更好地估计叠加有白噪声的高斯模糊图像的点扩展函数，可以先对图像进行去噪处理。因此我们采用均值滤波对退化图像进行去噪；
（3）采用最大似然估计算法来估计退化图像的点扩展函数，即寻找最适合的点扩展函数来极大化似然函数，先假设一个初始值，然后通过迭代方式估计出点扩展函数；
（4）估计加性白噪声，采用matlab图像处理工具箱中的二维维纳滤波函数来估计噪声参数；
（5）最后采用维纳滤波对退化图像进行复原。维纳滤波也称最小均方误差滤波，它能处理被退化函数退化和噪声污染的图像。该滤波方法建立在图像和噪声都是随机变量的基础之上，目标是找到理想图像的一个估计，使它们之间的均方误差最小，即。

2 算法步骤
（1）均值滤波去噪
（2）估计加性白噪声模型参数
（3）估计点扩散函数
（4）维纳滤波进行图像复原

⛄二、部分源代码

clc;
clear;
close all;
%% 原图像
RGB=imread(‘Daxing Airport.jpg’);
image_o=rgb2gray(RGB);
subplot(2,2,1);imshow(image_o);
title(‘原图像’);

%% 图像退化+噪声
f=im2double(image_o);%图像转换为双精度，像素值缩放到 [0, 1]
F=fft2(f);%快速傅里叶变换
F=fftshift(F);%中心化，将低频分量移至频谱中心
[M,N]=size(F);
[u,v]=meshgrid(1:M,1:N);%生成二维坐标系
h=exp(-0.0025* ( (u-M/2).^2+(v-N/2).2).^(5/6) );%大气湍流模型
H=h’;
F=F.*H;
X=ifftshift(F);%逆中心化
x=ifft2(X);%逆快速傅里叶变换
x=uint8(abs(x)*256);
image_t=imnoise(x,‘gaussian’,0,0.005);%添加高斯噪声
subplot(2,2,2);imshow(image_t);
title(‘带噪退化图像’);

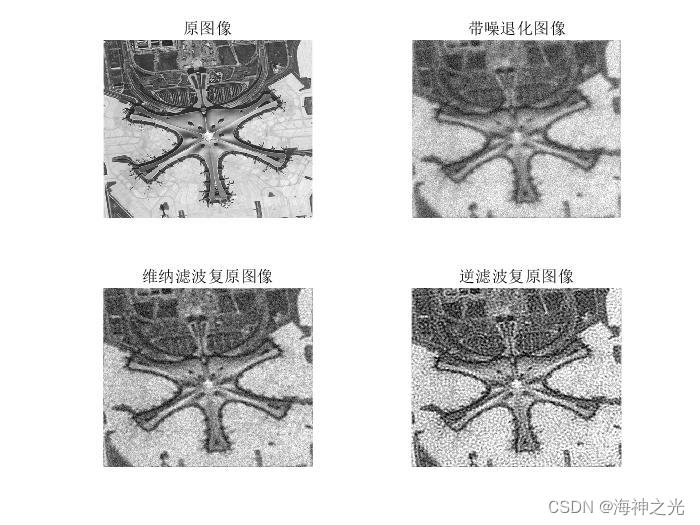

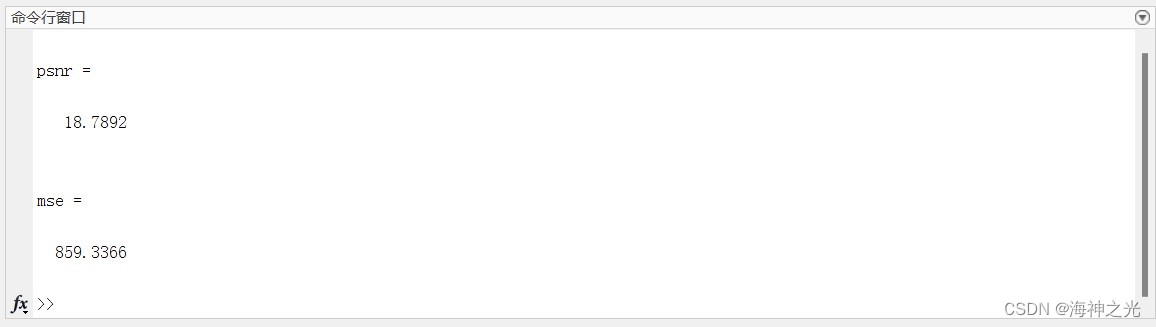

⛄三、运行结果

在这里插入图片描述

⛄四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1]姜丽,覃凤清,张天琪,文兴东,何文杰,万浩飞.约束最小二乘滤波实现散焦模糊图像复原[J].宜宾学院学报. 2021,21(12)

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
