QT中基于websocket实现“在线白板协作”项目

在线协作白板系统，支持多人实时绘图、文本编辑和聊天通信。系统采用C++/Qt开发，具有铅笔、直线、矩形、椭圆、文本和橡皮擦等多种绘图工具，支持撤销/重做、保存导出等操作。网络模块基于WebSocket实现，支持房间创建、用户管理、实时同步和状态广播。界面设计简洁直观，包含工具栏、颜色选择器和网格背景，提供连接状态指示灯和用户列表显示。该系统实现了较好的协作绘图工作流，包括操作同步、冲突处理和状态管理，适合远程教学、团队会议和协同设计场景使用。

具体功能实现

多用户实时协作绘图：支持多个用户在同一画布上进行实时绘制，所有操作实时同步。
WebSocket 双向通信：基于 Qt WebSocket 模块实现稳定、全双工的客户端与服务器通信。
房间系统：用户可通过房间ID创建或加入特定房间，实现不同小组间的绘图隔离。
绘图操作同步：笔迹、形状等所有绘图操作通过网络实时广播给同一房间内的所有用户。
绘图历史记录与同步：服务器保存每个房间的完整绘图操作历史，新用户加入后自动同步全部画面。
用户连接管理：服务器维护所有客户端连接状态，分配唯一用户ID，处理连接与断开事件。
实时聊天功能：用户可以在房间内发送文本消息，进行实时交流。
[×] 基本权限角色：初步实现用户角色（如编辑者、演示者），为权限控制奠定基础。

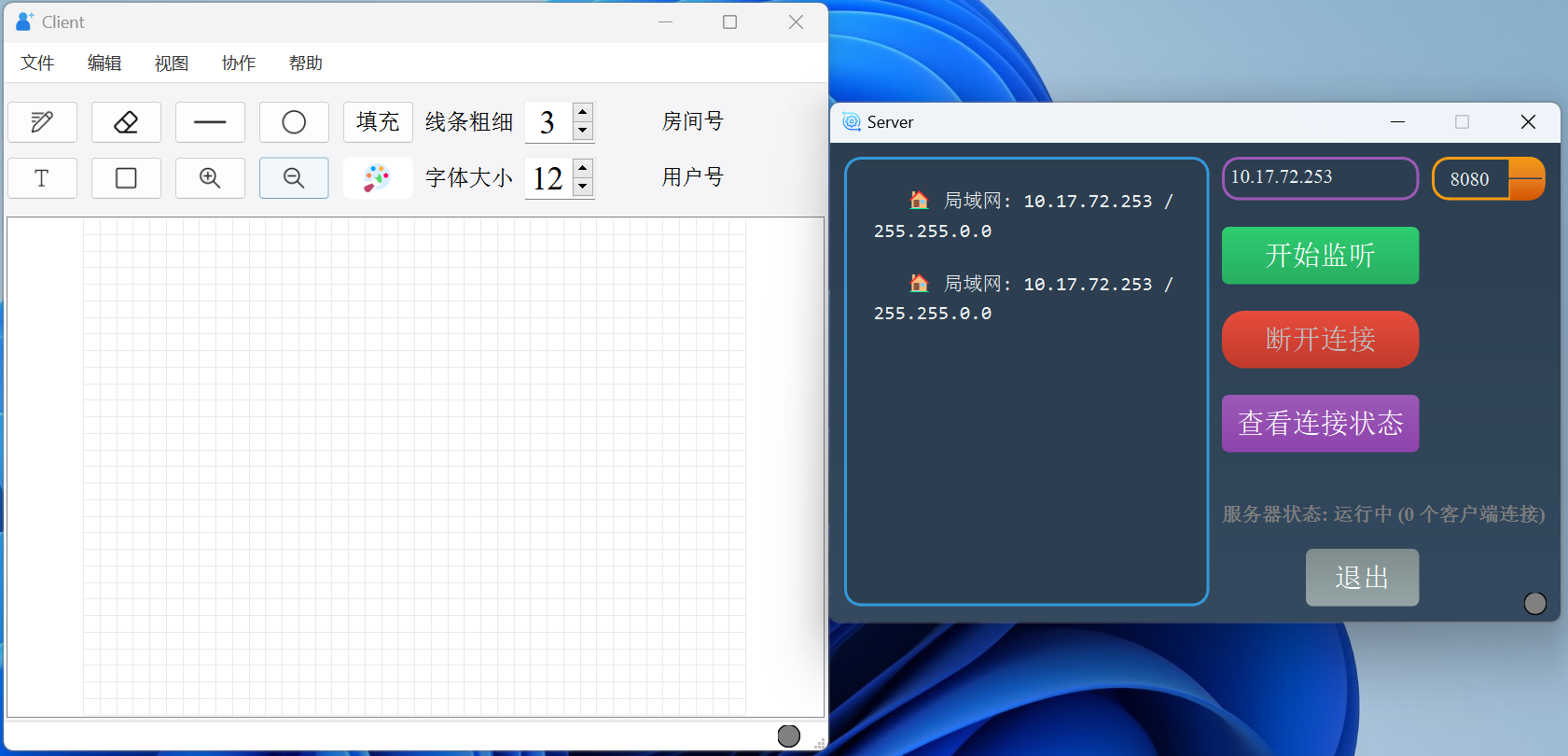

图形化服务器监控：提供服务器GUI界面，显示日志、连接状态、IP地址和端口配置。
连接状态指示灯：使用自定义 LED 指示灯组件，直观显示服务器运行及客户端连接状态。
本地设置持久化：使用 QSettings 自动保存和加载服务器地址、端口等用户设置。
网络心跳机制：实现心跳包定时发送与检测，用于保持连接活跃和检测客户端状态.
撤销与重做操作：支持基本的撤销和重做命令，并在房间内广播同步。
清屏功能：支持一键清除整个画布，操作会同步给房间内所有用户。
IP地址自动检测：自动获取并显示本机可用的局域网IPv4地址，方便用户连接。
查看用户列表：点击菜单栏“查看用户信息”即可查看当前在线用户信息
文件菜单栏：新建文件，打开文件，保存文件，另存文件，导出文件图片，退出程序
编辑菜单栏：撤销，重做以及清除功能
视图菜单栏：缩放，网格显示功能
协作菜单栏：连接服务器，加入房间（存已在），聊天，用户信息，断开连接功能
帮助菜单栏：关于该软件信息，版本信息，文档信息以及更新信息功能
客户端和服务端都可以查看连接状态信息
服务端可以查看当前在线客户端数量，动态的监听客户端的连接状态（定时器）

功能演示

新建文件，保存文件

新建和保存文件

打开文件和另存文件

打开和另存文件

导出文件

多人登录并进入同一房间

登录并加入房间

多人在线协作绘图

加入房间和在线聊天

注：演示了部分功能，其他功能大家可以自行去尝试

模块实现功能

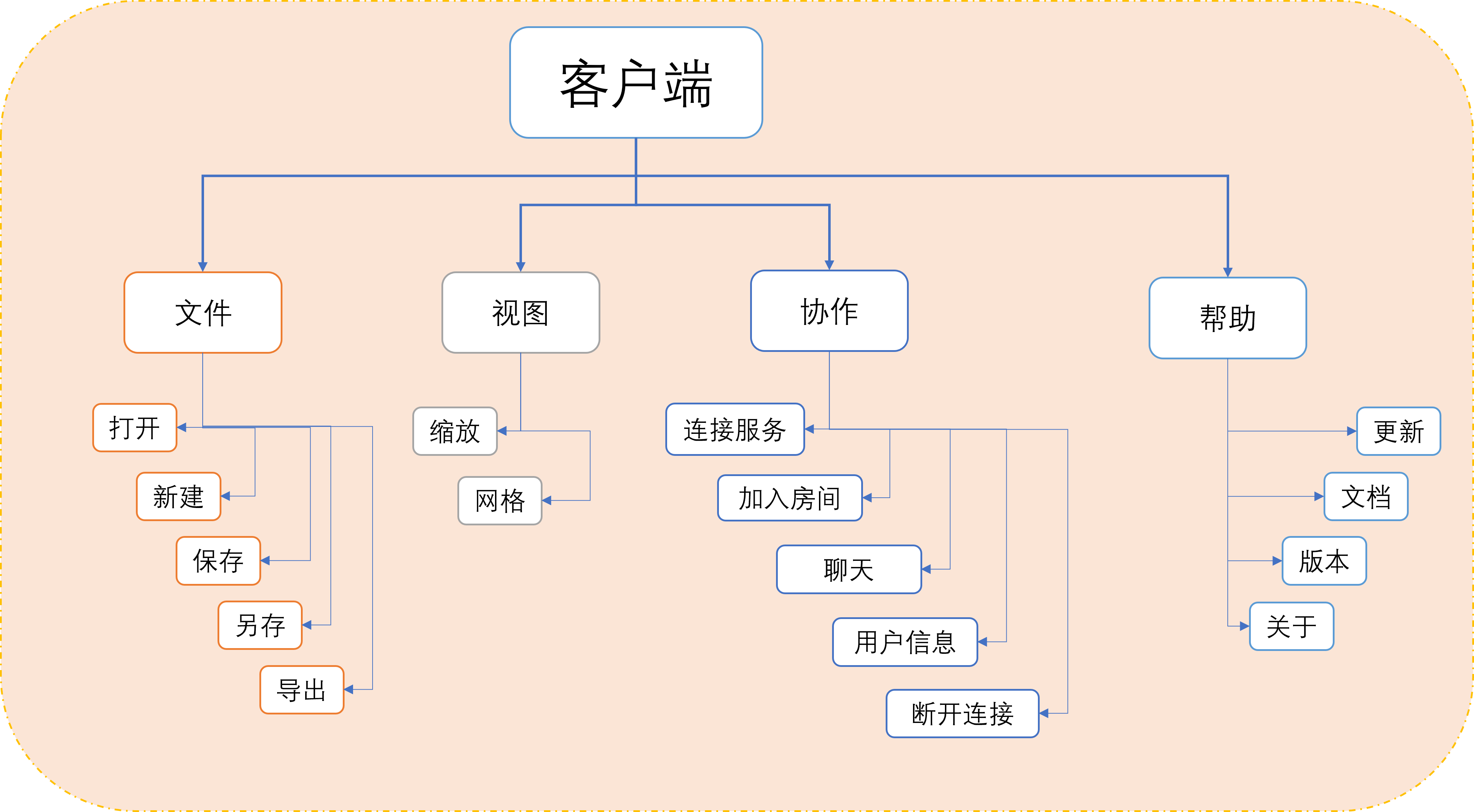

客户端菜单栏功能

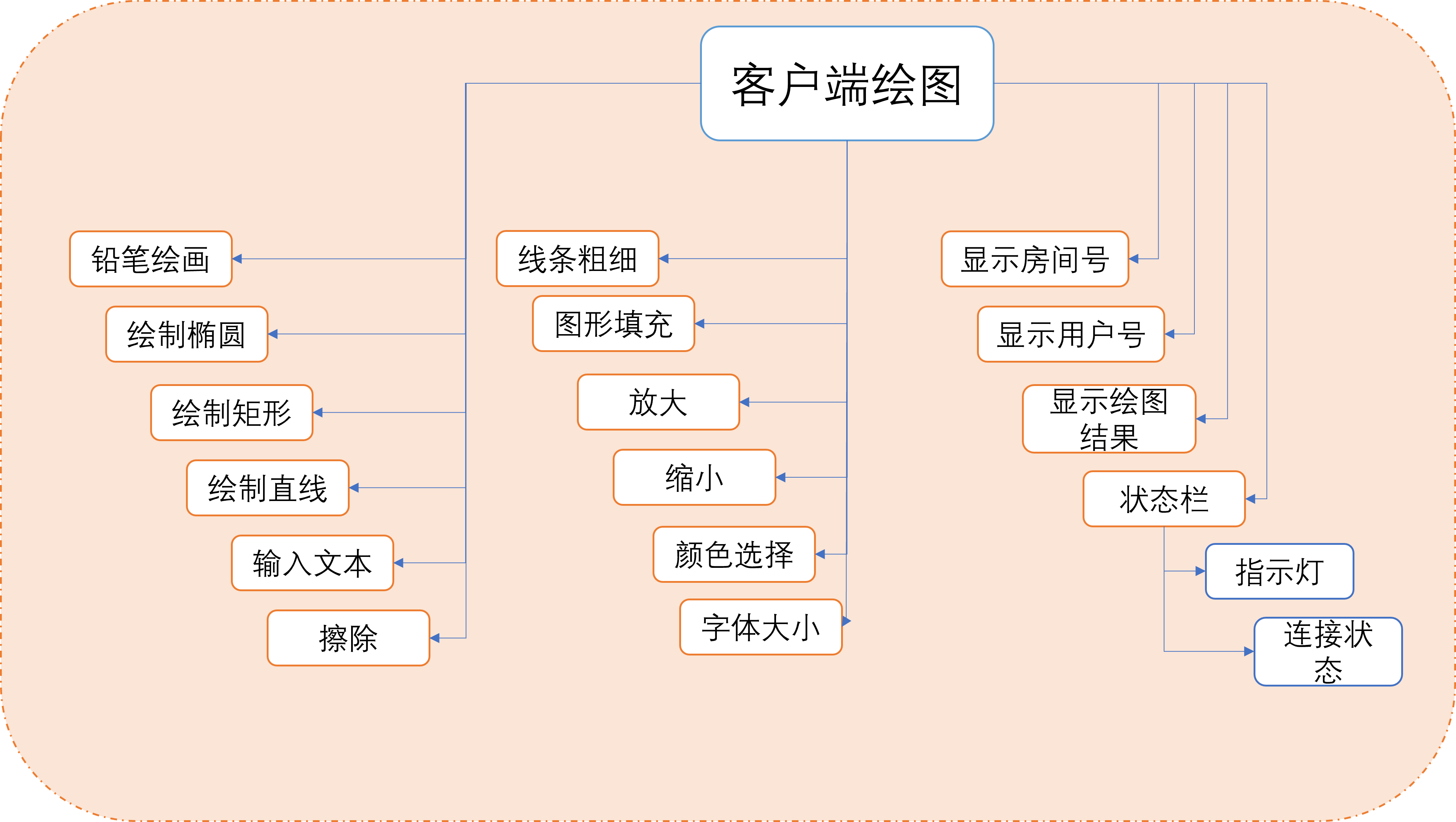

客户端离线绘图功能

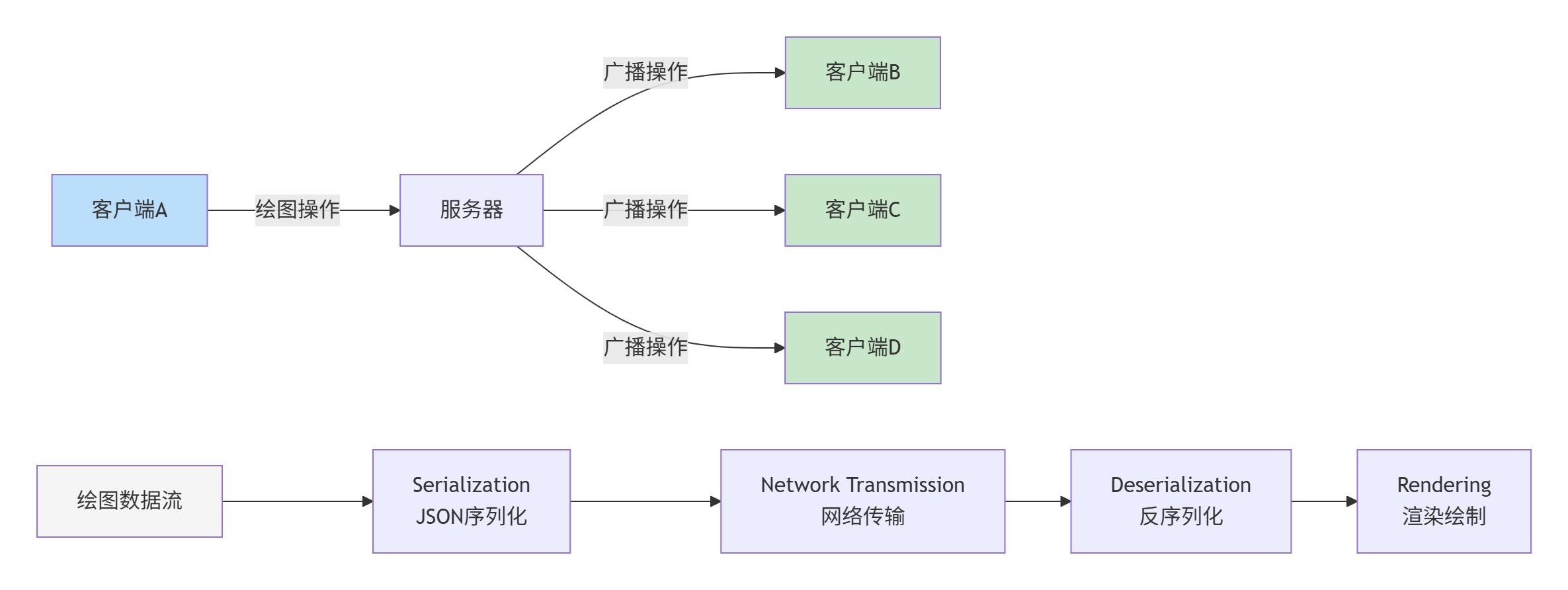

客户端和服务端以及其他同一房间的客户端交互流程

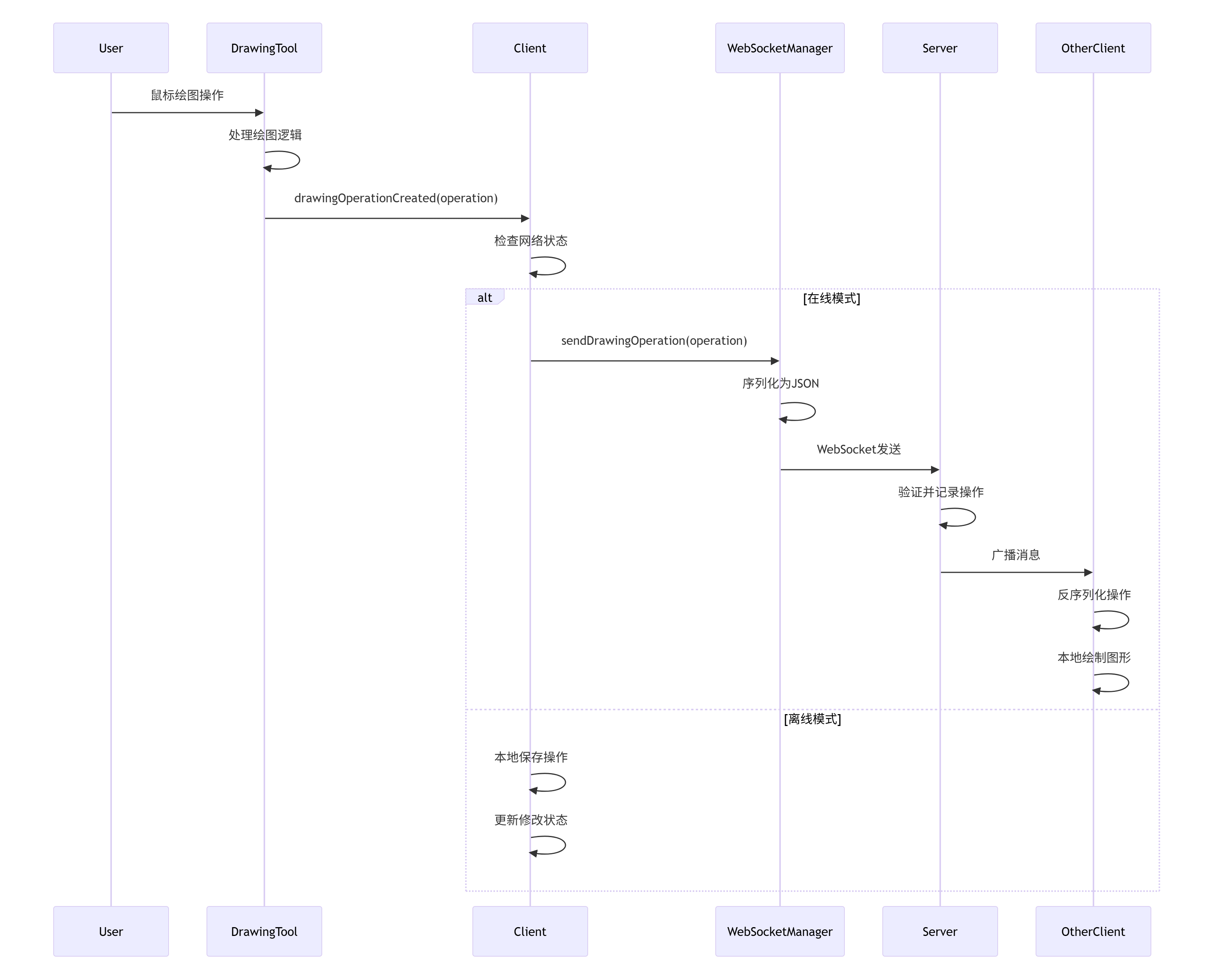

客户端和服务端以及其他同一房间的客户端具体组件之间交互流程

操作流程

* 启动客户端和服务端程序（软件）
* 启动服务端的监听状态，服务端聊天框输出监听状态信息，同时服务端指示灯处于“黄颜色的闪烁”状态，表示当前正在监听
* 其中一个客户端可以进入菜单栏“协作” → “连接服务器” → 弹出页面输入IP（默认为本地IP），端口Port，房间号（如果存在就可以加入，不存在房间号就不要输入），用户ID（随机生成），最后点击OK
* 如果成功连接服务器的话，继续弹出一个页面创建房间，随便输入一个房间名即可，创建完成之后
* 第一个客户端和服务端连接成功，从右上角可以看到创建的房间号（第一次是随机生成的）和用户名称
* 由于第一个客户端已经连接并创建房间成功，这个时候已经存在一个房间号了，后面的客户端在连接服务器的时候，就可以输入这个已存在的房间号，这样就可以进入同一个房间，在线协作操作白板了。
* 如果当前客户端要加入其他房间，也可以进入菜单栏“协作” → “加入房间”
* 后面的大家就可以协作的操作白板或者在线看别人的操作过程，包括矩形，椭圆，直线，文本输入，铅笔，颜色变换，线条粗细，字体大小等，更加复杂的图形变换希望大家后面可以继续加入，使用一个列表来保存增加的图形。

注：其中“撤销”和“重做”功能还是有点问题，因为如果client1绘制的图和client2绘制的图时间上是差异的，那么在保存撤销栈以及重做栈时就不能同步，当然也可以去实现，但是会非常的复杂，可能较好的方法就是基于时间线来，通过时间来判断绘制的图形历史信息，从而在不同的client都能同步历史信息从而实现撤销和重做功能。
