使用 ECB 实现 make reservation 用例的详细设计（包含用例简介，顺序图，类图）

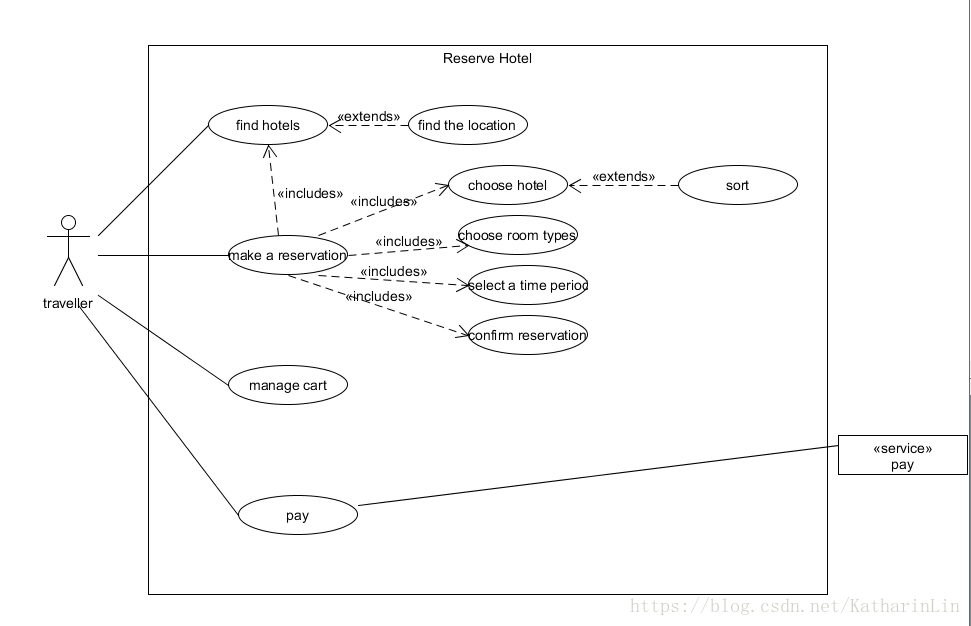

酒店预订的用例：
主用例：find hotels,make a reservation,manage reservaion, pay
Boundary class:
1.search page:根据条件搜索酒店的页面
2.making reservation page:填写订单信息页面
3.cart management page:购物车管理页面
4.pay page:支付页面
Controller class:Controller 处理 UI 事件
Entity:Entity 只能和 Controller 联系，Controller 请求 Entity 加工自己或关联的数据 ,
即 Entity 提供业务服务，包括简单的 CRUD 资源操作

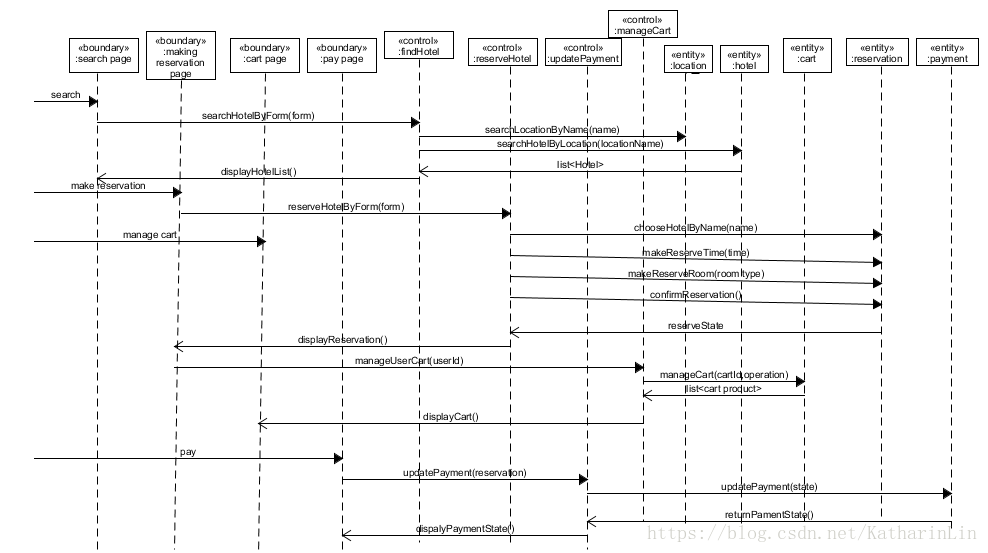

顺序图：

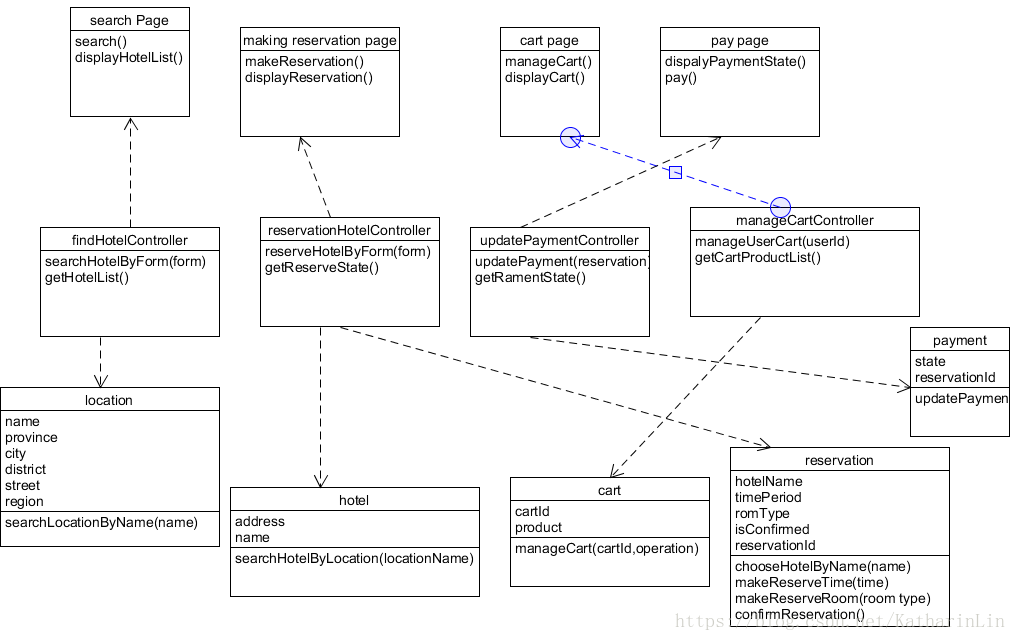

类图：

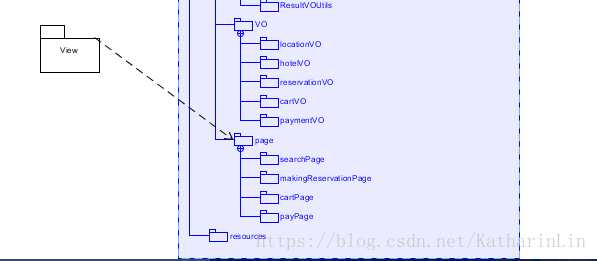

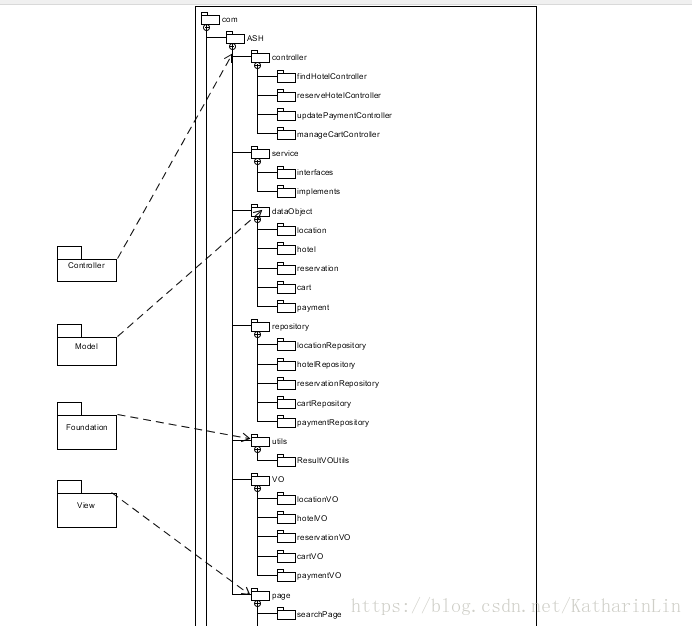

将逻辑设计类图映射到实际项目框架的包图。用树形结构表述实现的包和类
