Stm32F4x采用外部触发法测矩形波频率和占空比

摘要：采用外部触发法测矩形波频率和占空比，结合线性补偿，各频段矩形波测量误差均在0.01%以下。
关键词：外部时钟输入、外部触发使能、从模式、门控模式
一、 方案总体介绍
本方案未采用外部中断测频和定时器输入捕获测占空比，原因是在测高频时，中断频率过高，CPU频繁响应中断，导致测量精度严重下降。故采用以下方案：
频率测量方案：用定时器TIM3定时1秒，定时器TIM2设置为外部时钟输入（将要测量的矩形波作为时钟输入）。1秒后，取出TIM2计数器的值，即是所要测量的矩形波的频率。由于存在系统误差，进行多次测量，用Matlab拟合曲线，进行线性补偿。
占空比测量方案：为节省外设资源，对定时器TIM2进行分时复用，即在测频完成后，更改定时器设置，再进行测量占空比。用定时器TIM3定时1秒，定时器TIM2设置从模式、门控模式（高电平定时器时钟使能），触发源为外部触发。1秒后，取出TIM2计数器的值，进行时间计算，得出1秒内高电平的时间，进而计算出占空比。之后同样进行线性补偿。
二、 方案具体实施

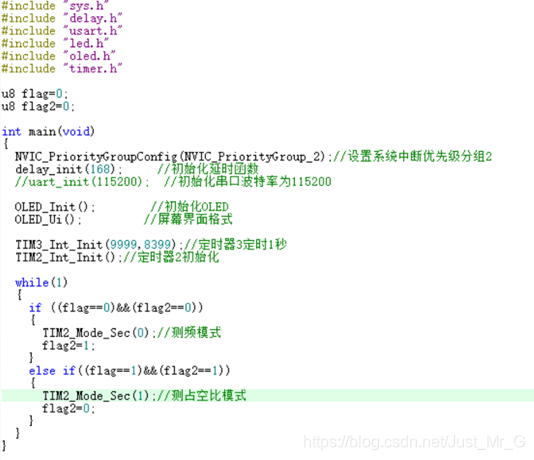

1. 主函数编写。

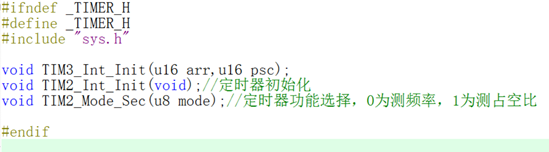

2. 在timer.h进行函数声明。

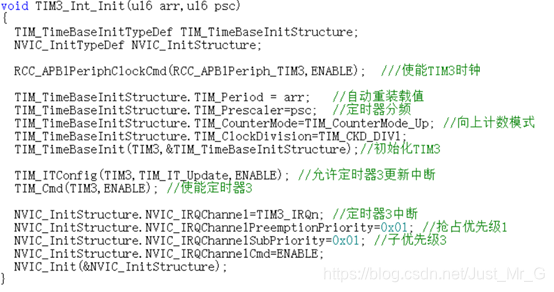

3. TIM3初始化，开启中断。

4. TIM3的中断子函数编写。
