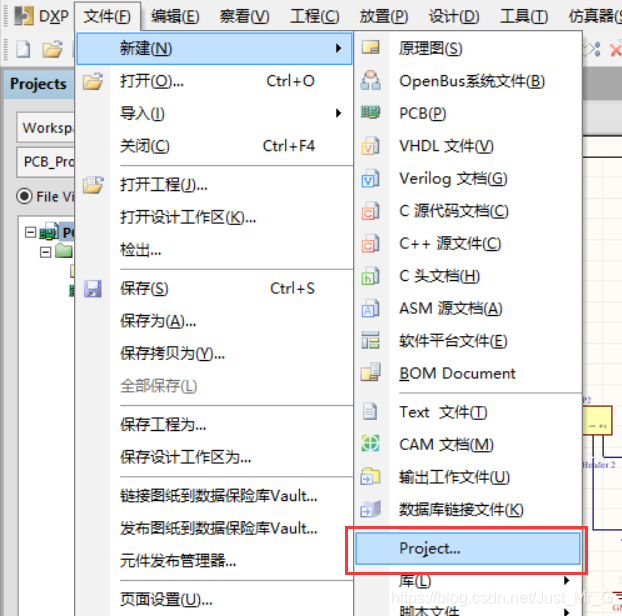

1 新建工程
在这里插入图片描述

在这里插入图片描述

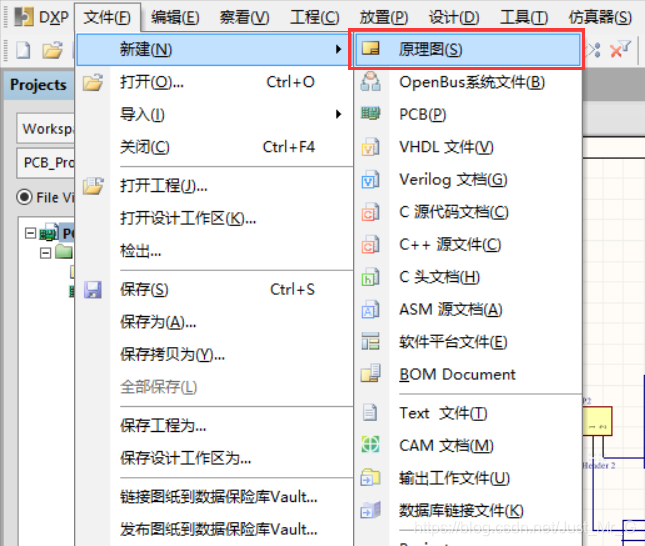

2 新建原理图
在这里插入图片描述

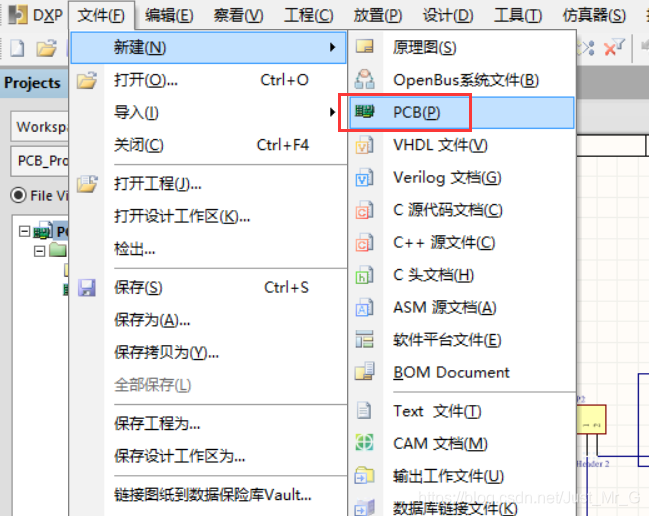

3 新建PCB
在这里插入图片描述

4 保存工程
5 选择原理图，选择库，拖入器件，连线(空格旋转，右键拖动画面)
在这里插入图片描述

6 在工具选项中选择注释所有器件
在这里插入图片描述

7 在工具选项中选择封装管理器
在这里插入图片描述

8 移除不正确的封装
在这里插入图片描述

9 点击添加
在这里插入图片描述

10 点击浏览，选择封装库
在这里插入图片描述

11 选择正确的封装
在这里插入图片描述
12 生成更改，执行更改
在这里插入图片描述
13 编译工程
在这里插入图片描述
14 更新到PCB
在这里插入图片描述
15 PCB中设置原点
在这里插入图片描述
16 输入GG，设置栅格为10mm
在这里插入图片描述
17 选择底层，PT(交互式线)选择板子大小
在这里插入图片描述
18 对线查找相似对象
在这里插入图片描述
19 生成板子形状
在这里插入图片描述
20 板子会变灰色，选择清除
在这里插入图片描述
21 设置栅格为2.54mm(1英寸，引脚间距离)
在这里插入图片描述
22 布线(DR设置规则，PL交互式布线，RP测距)
在这里插入图片描述
23 将孔径设置为0.3mm，便于手工钻孔
在这里插入图片描述
24 设置所有孔径
在这里插入图片描述

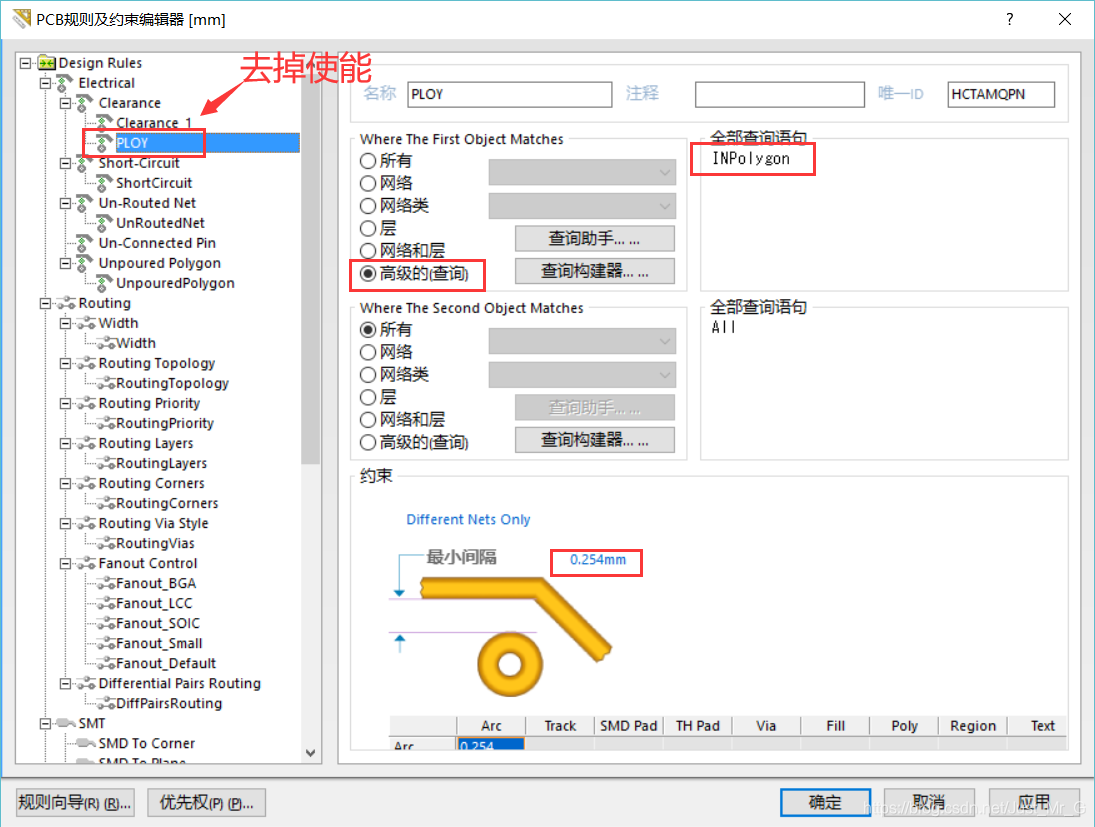

25 设置敷铜规则（DR），修改敷铜与线之间的距离。
在这里插入图片描述

26 设置栅格，PG敷铜
在这里插入图片描述
27 敷铜，选择四角后，鼠标右键或者ESC后开始敷铜。在3D是视图中，VB反面，shift+右键为任意拖动。
在这里插入图片描述
28 选择页面设置
在这里插入图片描述
29 进行设置，单色，1 : 1。
在这里插入图片描述
30 将除底层外其他层删除
在这里插入图片描述
31 选择打印孔
在这里插入图片描述
32 打印预览
在这里插入图片描述
