不完全确定状态表的化简



首先,做隐含表,列出可以替换的字母。

然后画出一个图,将可以替换的字母之间添加边。

然后能组合成完全图的列出来。

然后把(完全图)和替换对组合,要求能包含所有的字母

,选组合数最小的(可能有好几个)

然后列出组合的次态,如果所有的次态在原始态能能够找到,就可以做化简。

把一个完全图标为Q,另一个替换对标为P,两个都有的字母用X代替,然后在原表格中替换。

替换完后合并,取交集。

最后只得到P,Q。



参考b站的视频:老邱devil

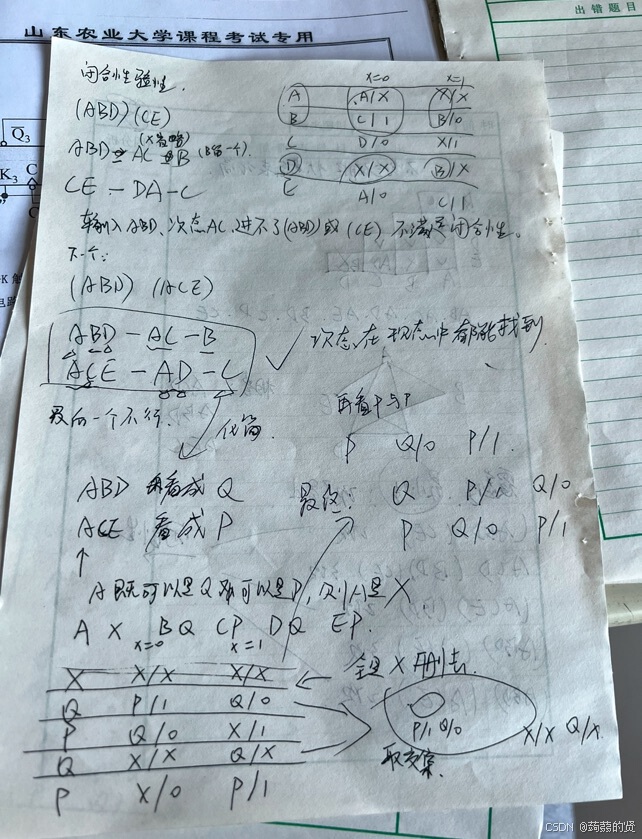

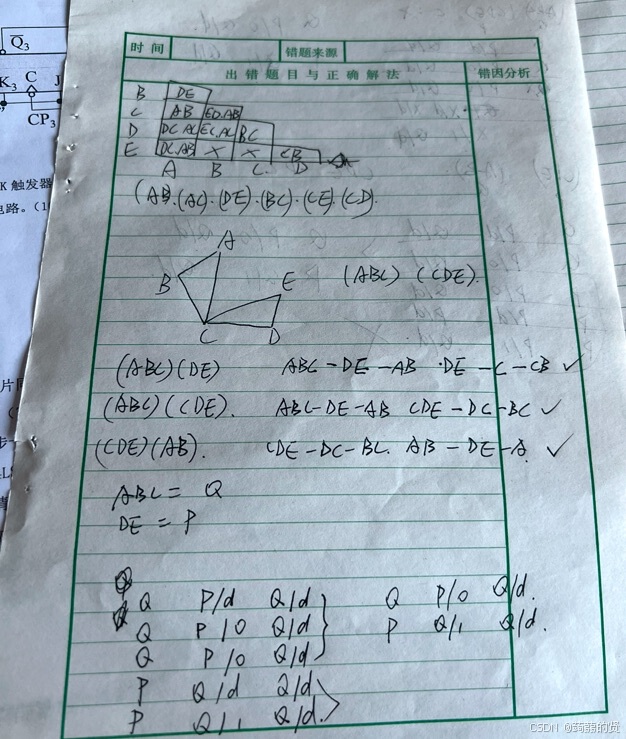

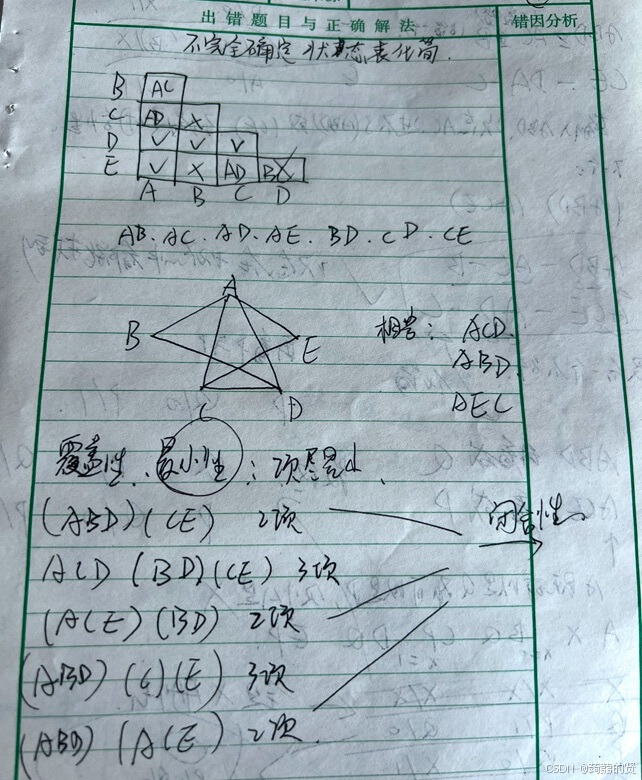

下面是简单的例子:
