FPGA K7平台V-By-One点4K60hz屏

Vbyone VbyOne协议内容记录 阅读详情
AI摘要

本文介绍基于Xilinx Kintex-7 FPGA平台,利用高速Serdes直接实现V-By-One协议驱动4K@60Hz显示屏的技术方案。重点阐述V-By-One协议的高带宽、低EMI特性,屏数据排列方式及FPGA逻辑实现方法,省去专用转换芯片,支持多种分屏模式与自定义数据传输,适用于工业、车载等高性能显示场景。

        V-By-One 是一种高速串行接口技术,由日本公司THine Electronics开发,主要用于传输高分辨率视频信号(如4K@60Hz)。该技术通过减少信号线数量和电磁干扰(EMI),简化了PCB设计,同时支持长距离传输。

         采用FPGA高速Serdes直接驱动屏,充分发挥FPGA的优势,本文选用Kintex-7 (K7) FPGA 系列。

一、V-By-One协议简介

1.技术特点

      高带宽支持:V-By-One HS(高速版本)单通道速率可达3.75 Gbps,多通道聚合可轻松支持                               4K@60Hz(需约12 Gbps总带宽)。
      低EMI设计:采用嵌入式时钟和差分信号技术,减少噪声和辐射。
      简化布线:相比传统LVDS或HDMI,信号线数量大幅减少,降低连接器成本和PCB复杂度。

2.视频格式

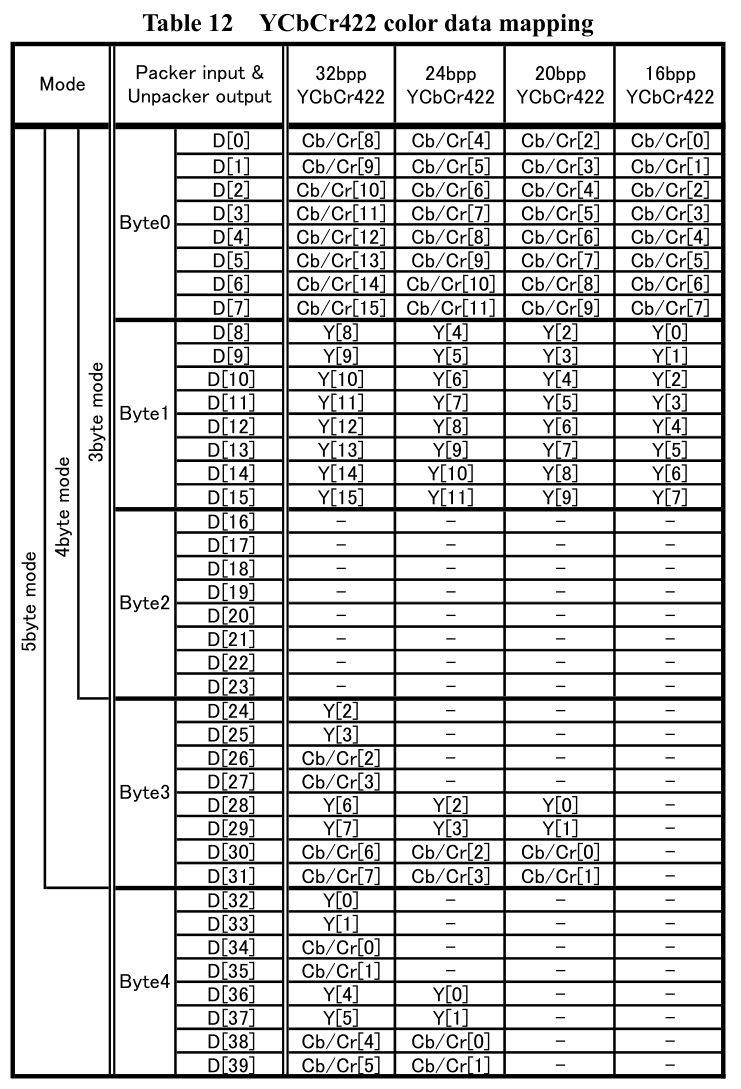

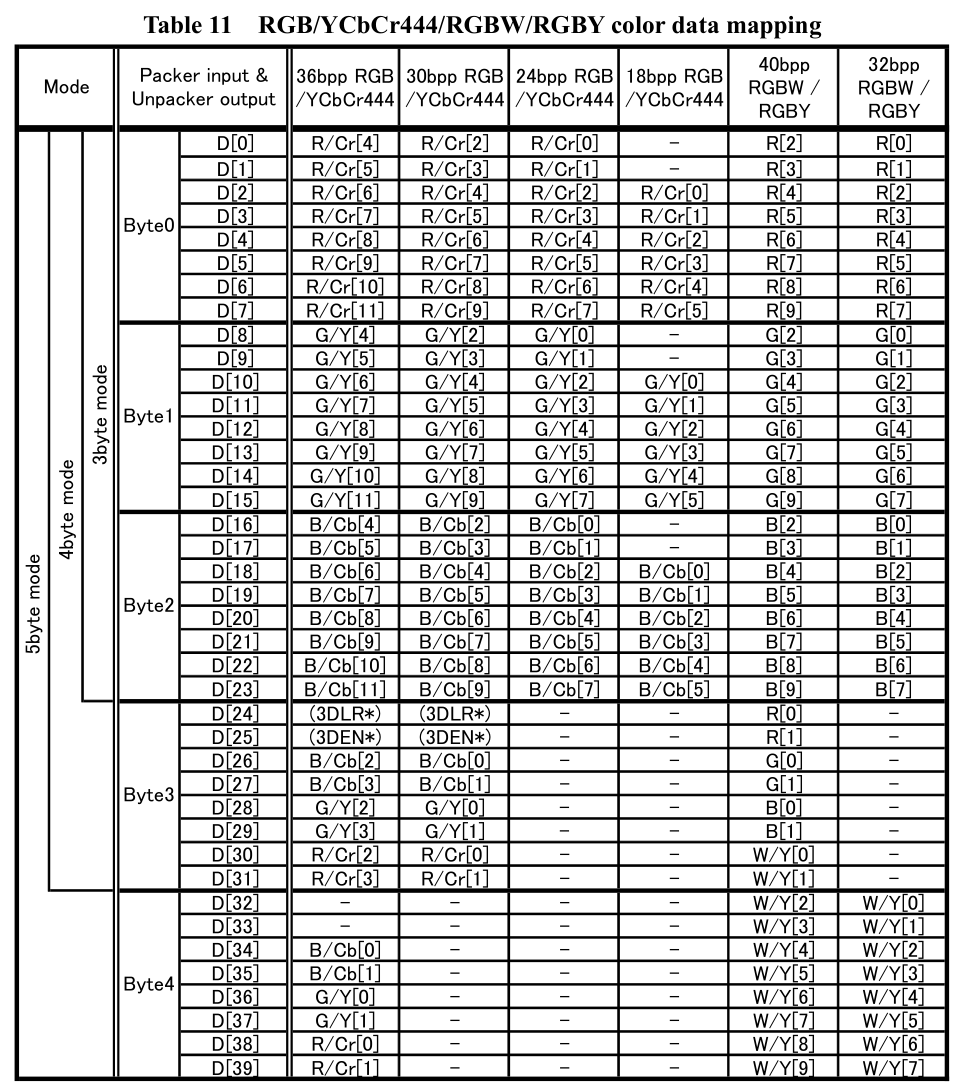

3.色彩空间

 4. 3D frame identification

      1. 3D flag on blanking period

      2. 3D flag on DE active period

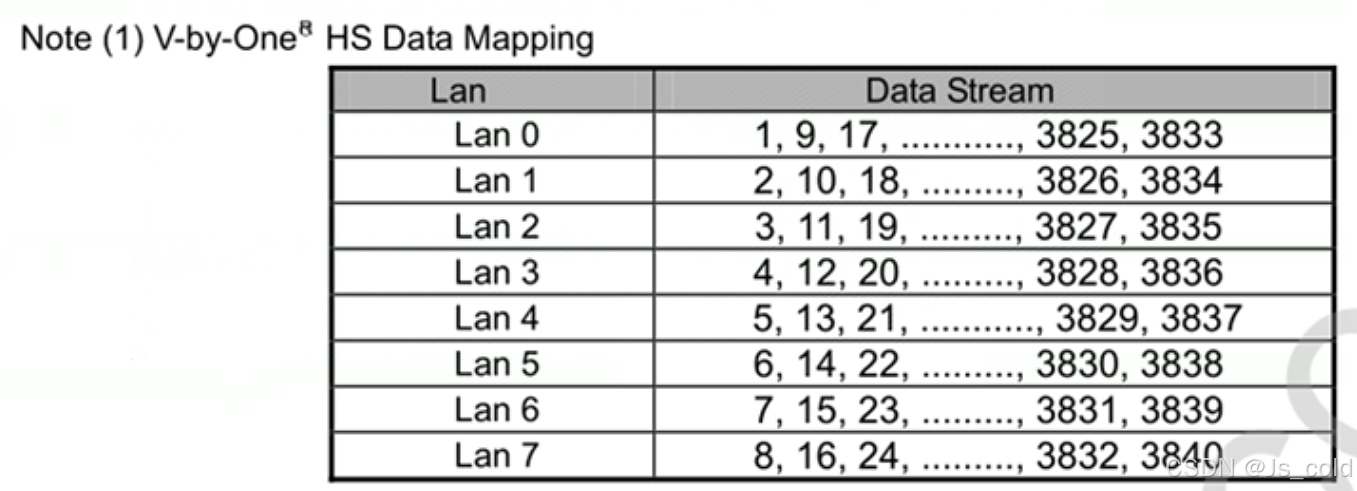

    二、屏数据排列

    三、实现

          根据协议采用FPGA高速Serdes直接驱动屏,节省传统的转换芯片,支持逐点/左右分屏/四分屏等,纯逻辑代码编写,不受FPGA平台限制,可以嵌入自定义命令、状态、数据等等。点亮如下图

    四、技术对比

    技术带宽线数典型应用
    V-By-One HS3.75Gbps/lane4-8对4K车载/工业屏
    LVDS1.5Gbps/lane8-24对1080p显示器
    eDP5.4Gbps/lane4对笔记本/平板

    五、典型应用场景

    1. 工业显示器:用于医疗设备、自动化控制等长距离、高稳定性需求场景。
    2. 车载显示:抗干扰能力强,适合车内复杂电磁环境。
    3. 消费电子:部分高端电视和商用大屏采用V-By-One替代LVDS。

    六、合作交流

           欢迎私信V交流指正Js_cold。
