8K V-by-One & LVDS信号发生器

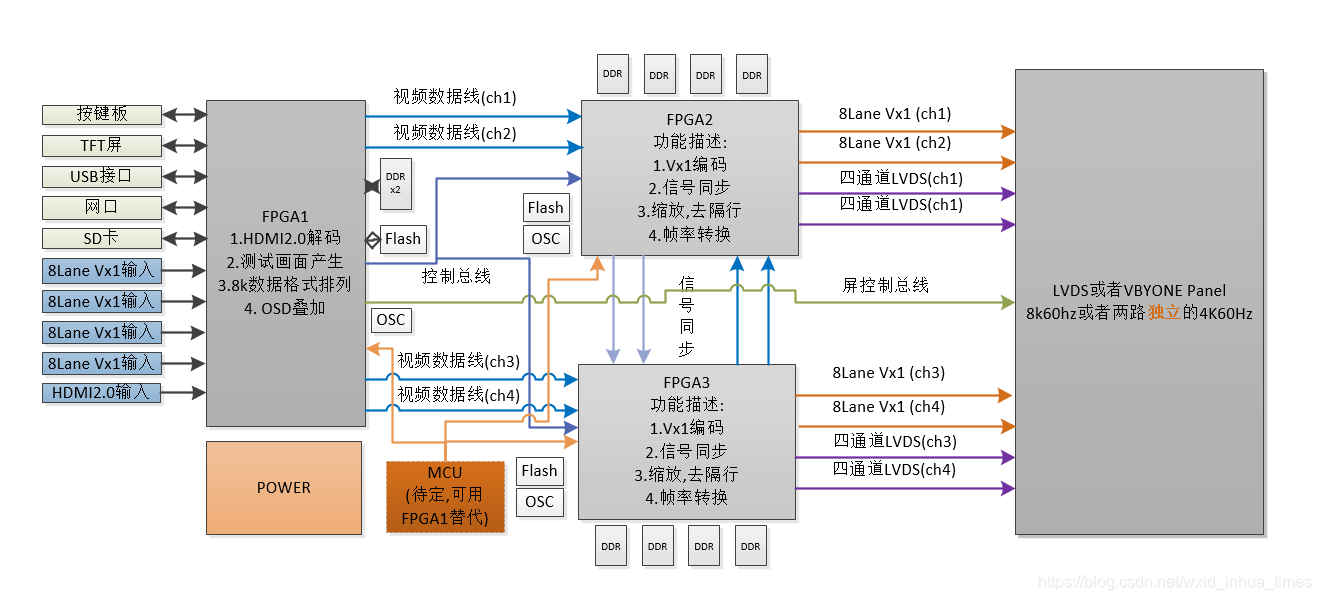

一 ，系统框图

二，功能介绍

1. 输出接口
   • FPGA2和FPGA3同步模式下可以做4组8Lane V-By-One接口输出，驱动8k60Hz的屏
   • FPGA2和FPGA3独立输出模式下可以分别驱动两路8Lane V-By-One接口，即驱动两个4k60Hz的屏
2. 输入接口
   • 支持4路独立的8Lane V-By-One接口输入，支持HDMI2.0输入，最大支持4096x2160@60Hz输入
   • 支持输入信号缩放去隔行，输出到LVDS,V-By-One接口，上屏幕显示
3. 级联功能
   • 两个同样的板子通过一定的线路连接，可以驱动 8K120Hz的 V-By-One屏
4. V-By-One支持1Lane,2Lane,4Lane,8lane,16Lane,32Lane，最高支持8K60Hz；级联可支持64Lane,最高支持8K120Hz.，支持8Bit和10Bit数据位宽。
5. LVDS信号支持单通道，双通道，四通道，支持6bit,8bit,10bit数据位宽，支持JEIDA,VESA视频格式。最高支持4k60Hz.
6. 支持丰富的内部Pattern，如白场，黑场，绿场，蓝场，彩条，灰阶，Horizontal ramp，Vertical ramp，Cross hatch，Solid box等，及从SD卡加载图片。
7. 支持背光开关及背光值调整。
8. 支持设备一键升级，保障设备时刻稳定。
