电动自行车照明 汽车照明 输⼊电压8V~100V降压恒流芯片NSI2616

　　电动自行车照明是指为电动自行车(也称为电动助力自行车或电动自行车)配备照明设备，以提供安全和可见性，使骑行者在夜间或低能见度条件下能够清晰地看到道路和被其他道路用户看到。以下是电动自行车照明的一些关键方面：

　　前照明灯：前照明灯通常安装在电动自行车的前部，通常位于车头或前叉上。这些灯提供前方照明，帮助骑行者看到前面的路面和障碍物。

　　后尾灯：后尾灯通常安装在电动自行车的后部，可以是在车尾或座位杆下方。这些灯用于增加后方可见性，使后车驾驶员和行人能够看到电动自行车。

　　闪烁灯：一些电动自行车配备了闪烁灯，可以增加骑行者在道路上的可见性。这些灯通常闪烁或呈间歇性的光亮，吸引其他道路用户的注意。

　　反光条带：除了前照明灯和后尾灯，电动自行车还可以安装反光条带或反光涂层，以在光线照射下反射光线，提高可见性。

　　动力源：电动自行车的照明设备通常由电池供电，这可以是电动自行车的主电池或单独的电池。有些电动自行车还可以通过骑行者的踏板动力或骑行运动来发电，供电照明设备。

　　可调性：一些电动自行车的照明设备具有可调节亮度和光束角度的功能，使骑行者能够根据需要进行调整。

　　法规合规性：电动自行车的照明设备通常需要符合当地交通法规和安全标准。这些规定可能包括照明设备的亮度要求、灯光颜色、安装位置等。

　　夜间和低光照明：电动自行车的照明设备不仅在夜间骑行时重要，在低光条件下，如阴天或黄昏时，也可以提供额外的安全性。

　　NSI2616 是⼀款外围电路简单，内部集成数字电路，适 ⽤于⾮隔离式恒流LED驱动芯⽚。 NSI2616 采⽤了 PWM ⼯作模式，⼯作频率为 125KHz， 在应⽤中可以采⽤较⼩值的电感，可以有效节省整机空间。 NSI2616 具有内置数字端⼝，可通过简单的外围实现多 种闪灯的应⽤。 NSI2616 拥有体积⼩，单颗芯⽚可完成对外部 MOS 的 爆闪控制。

　　NSI2616 降压恒流芯片特点

　　宽输⼊电压范围：8V~100V

　　输出电流范围：60mA~1.0A

　　⼯作频率：125KHz  平均电流⼯作模式

　　数字端口

　　电源内置 5.5V 稳压管

　　内置、外置过温保护

　　内置过流保护

　　内置100V功率管

　　NSI2616 降压恒流芯片应用

　　直流或交流输⼊LED驱动器

　　RGB背光 LED驱动

　　电动⾃⾏⻋照明

　　汽⻋照明等

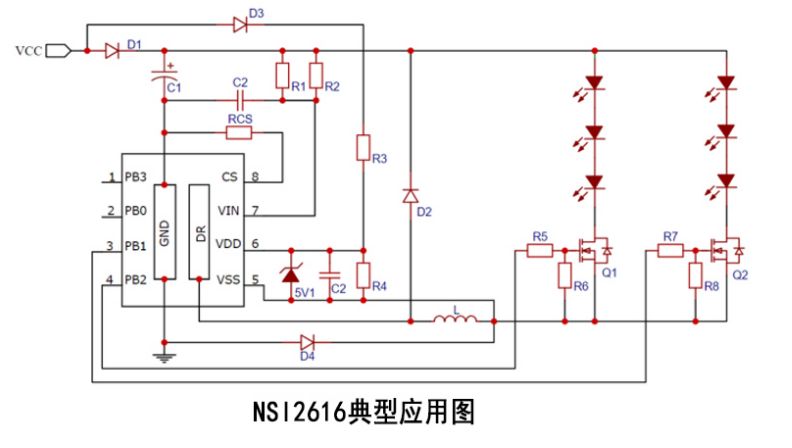

　　NSI2616 降压恒流芯片应用电路图原理

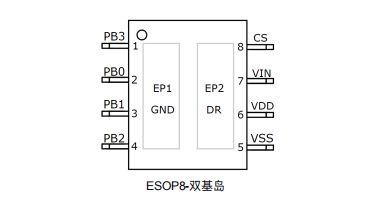

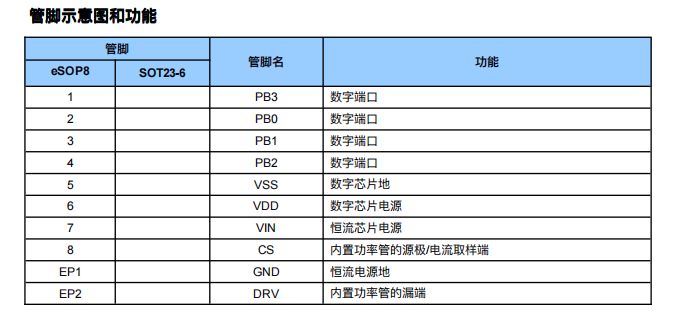

　　NSI2616 降压恒流芯片引脚定义及功能详解

　　NSI2616常见应用开发选型咨询和故障排除办法

　　芯⽚启动：

　　系统上电后通过启动电阻对连接于电源引脚 VDD 的电容充电，芯⽚启动前仅消耗约 20uA 的电流。当电源电压⾼于 VDD 启动电压后，芯 ⽚控制电路开始⼯作，直到 VDD 端⼝电压稳定 达到 VDD 的钳位电压。

　　在设计 PCB 时应遵循以下原则：

　　1、 VDD的旁路电容需要尽量靠近芯⽚的VDD 和 GND。

　　2、 电流采样的CS管脚需要单独的线连接到电 流采样电阻⼀端，芯⽚地以及其他信号地应 分头接到暴露电容的地端，即采⽤地线分离 技术。

　　3、 减⼩功率环路的⾯积，可减⼩ EMI 辐射。

　　4、 功率管漏端⾛线与其它⾛线需满⾜爬电距 离，建议≥1mm。

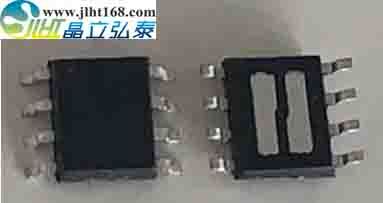

　　5、 ESOP8 封装的芯⽚，其散热⽚与内置功率 管漏极相连，建议增加芯⽚散热⽚的铺铜⾯ 积以增加散热。
