6.5V~65V用于电动自行车/汽车照明的同步降压恒流芯片LN4524

　　6.5V~65V用于电动自行车/汽车照明的同步降压恒流芯片LN4524

　　LN4524 是一款外围电路简单，连续工作模式非隔离式恒流 LED 驱动控制芯片。

　　LN4524 采用了 PWM 工作模式，在应用中可以采用较小值的电感，

　　芯片外置 PMOS 和 NMOS 功率管，构成同步降压模式。

　　LN4524 的 PWM 脚可以用作 LED 开关，同时也可作为PWM 调光控制端。

　　LN4524 的 RNTC 脚可以外接热敏电阻检测灯板温度，当灯板温度过高时，降低 LED 电流。

　　同步降压恒流芯片LN4524特点

　　宽输入电压范围：6.5V~65V

　　优异的负载调整率和线性调整率

　　最高工作频率：1MHz

　　高压侧电流检测

　　逐周期过流保护

　　平均电流工作模式

　　内置过温保护

　　内置过流/短路保护

　　同步降压恒流芯片LN4524应用

　　直流或交流输入 LED 驱动器

　　RGB 背光 LED 驱动

　　电动自行车照明

　　汽车照明等

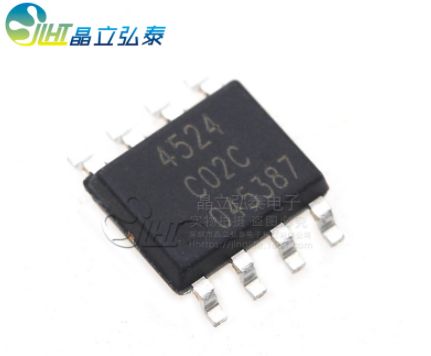

　    同步降压恒流芯片LN4524封装形式

　　ESOP-8

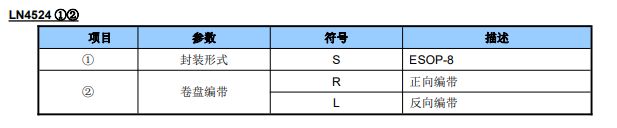

　　订购信息

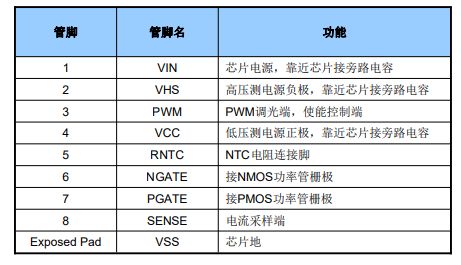

　　同步降压恒流芯片LN4524引脚定义及功能详解

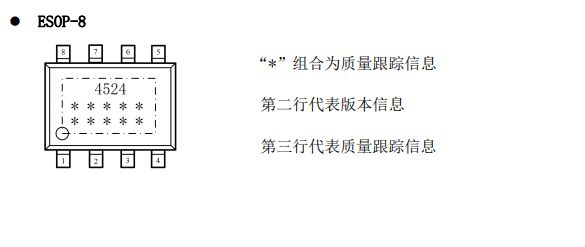

　　打印信息

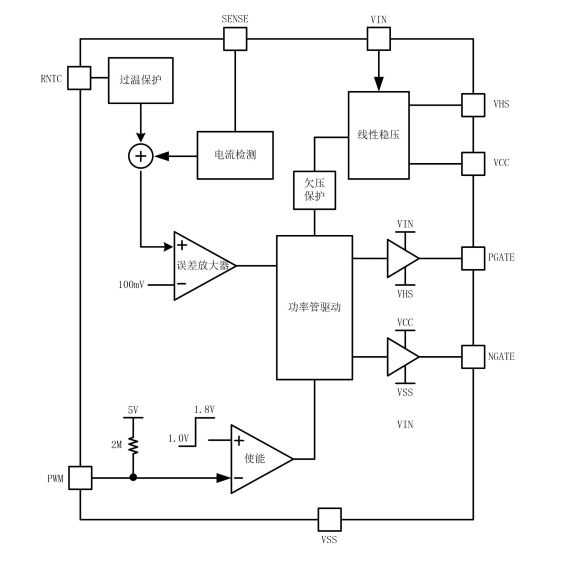

　　功能框图

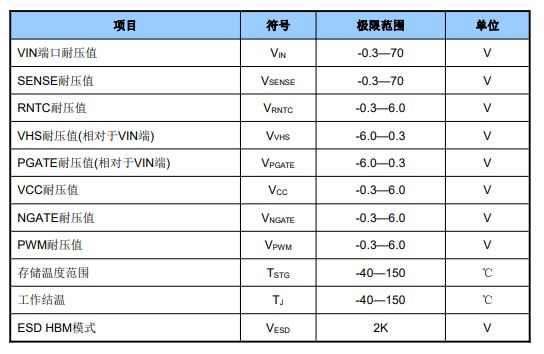

　　最大极限参数

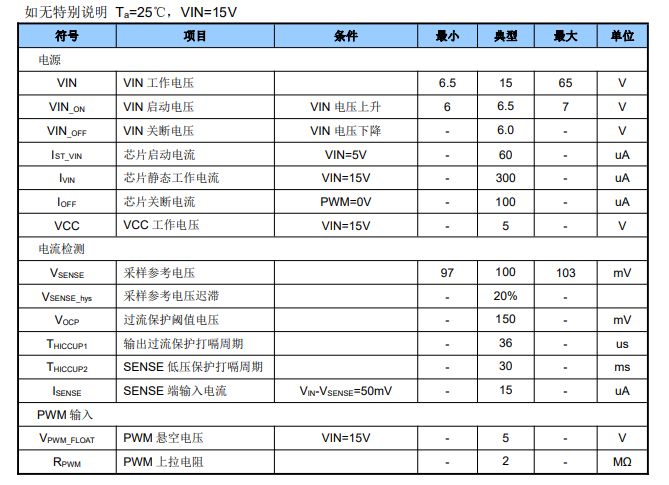

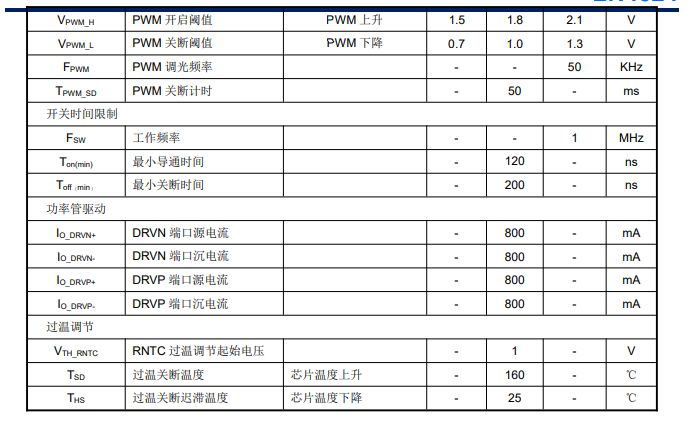

　　电学特性参数

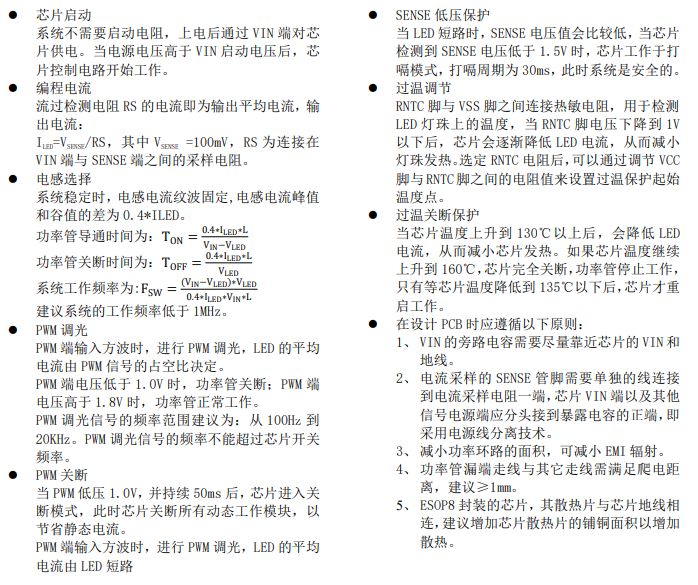

　应用信息

　典型应用电路

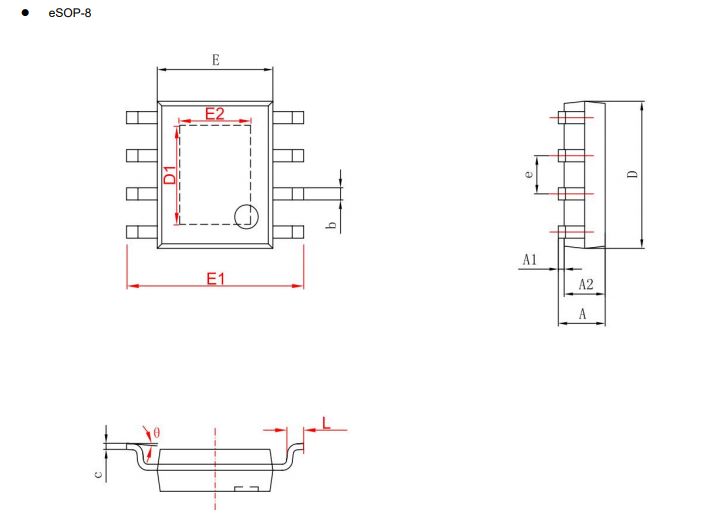

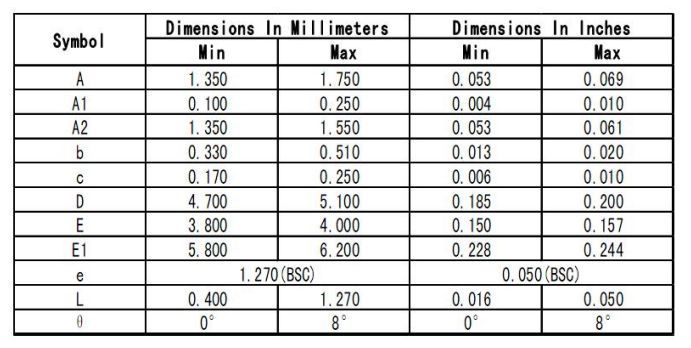

　封装信息
