计算机体系结构 第三章 基本DLX流水线、流水线性能分析

最新推荐文章于 2023-02-10 21:39:46 发布
原创 最新推荐文章于 2023-02-10 21:39:46 发布 · 1.7k 阅读 · 14 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#算法

本文探讨了非流水线CPU执行指令的时间周期，并引入了流水线技术的概念。通过分析吞吐率、加速比和效率等性能指标，阐述了流水线如何提升处理器性能。举例说明了不同流水线功能在实际计算中的应用，展示了流水线技术在优化CPU执行效率方面的重要性。

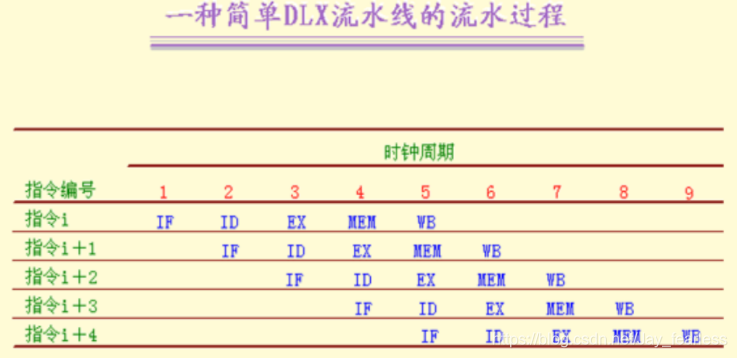

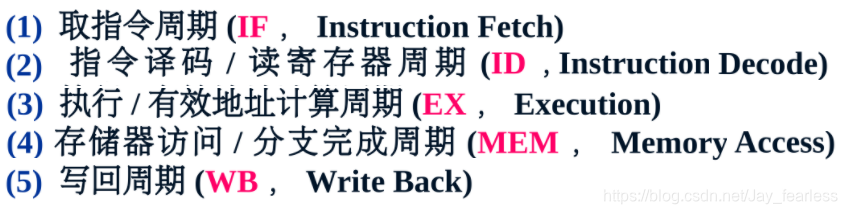

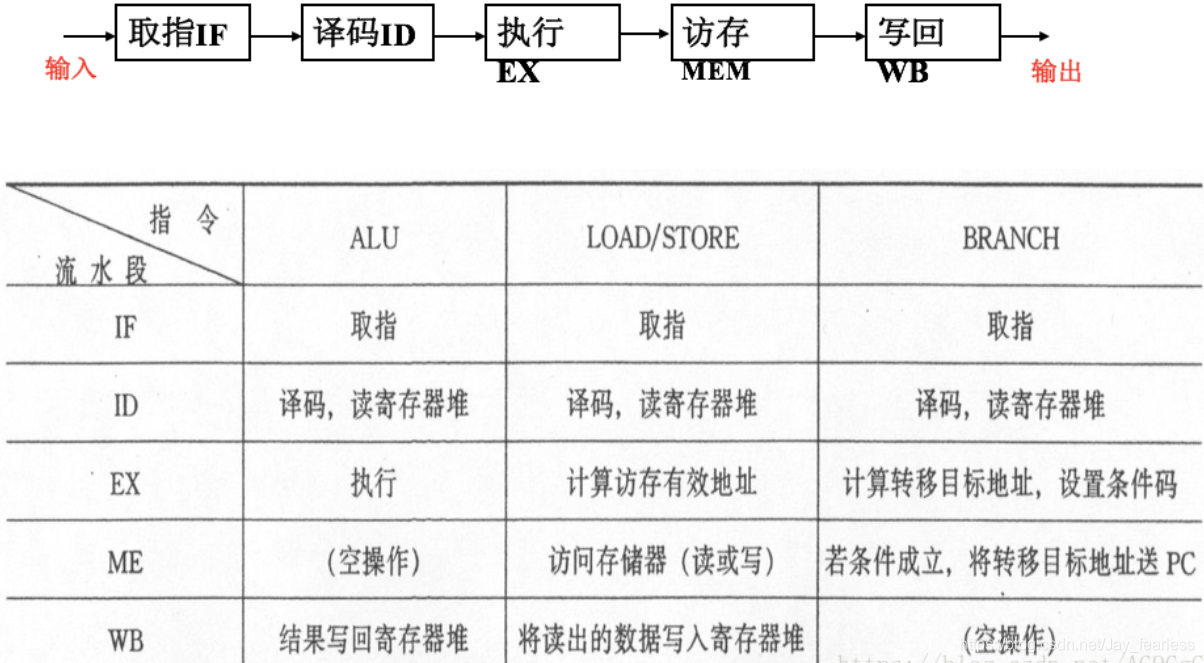

非流水线实现需要5个时钟周期完成一条指令

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2.流水线性能指标

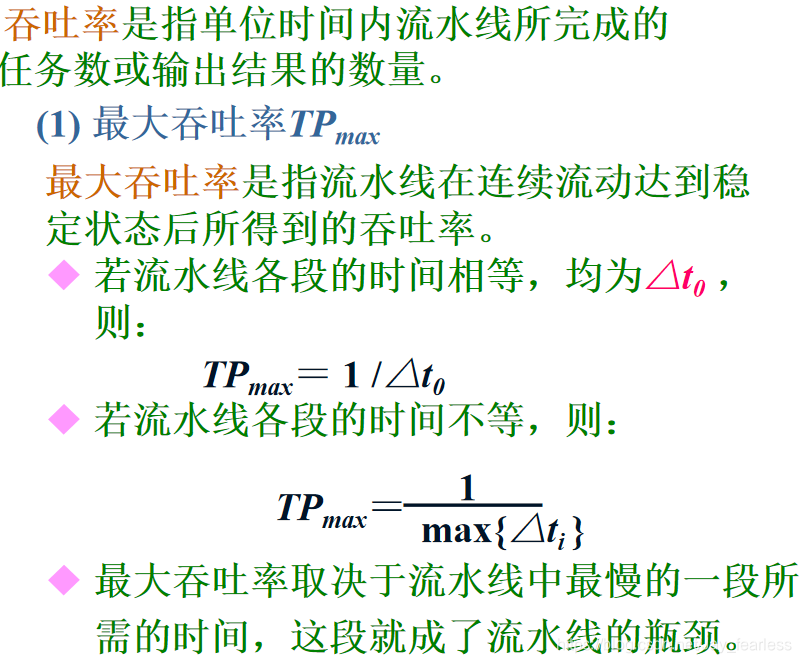

1.吞吐率 (throughput)

在这里插入图片描述
在这里插入图片描述

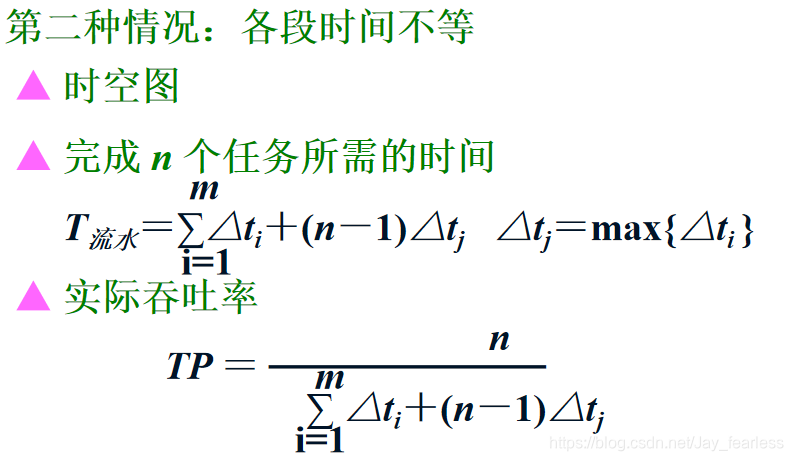

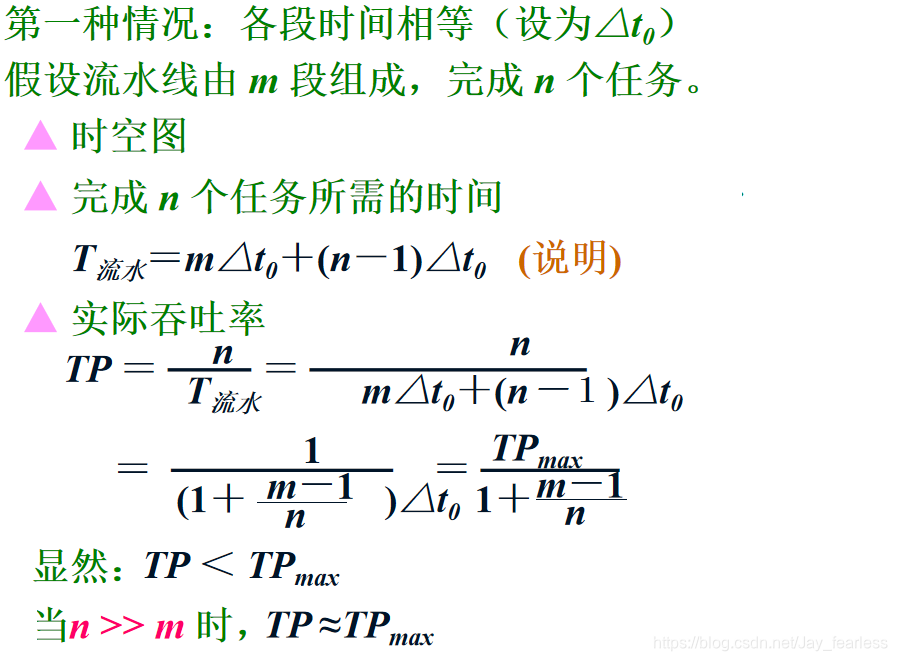

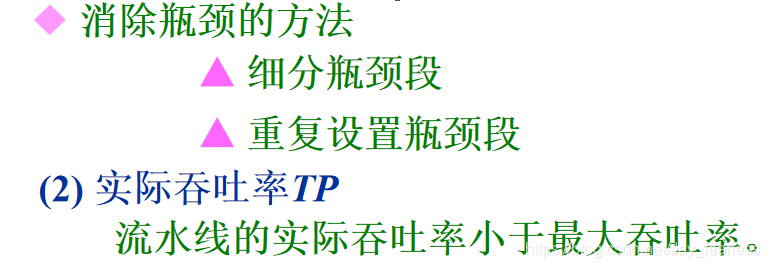

计算吞吐率的两种情况:

在这里插入图片描述
在这里插入图片描述

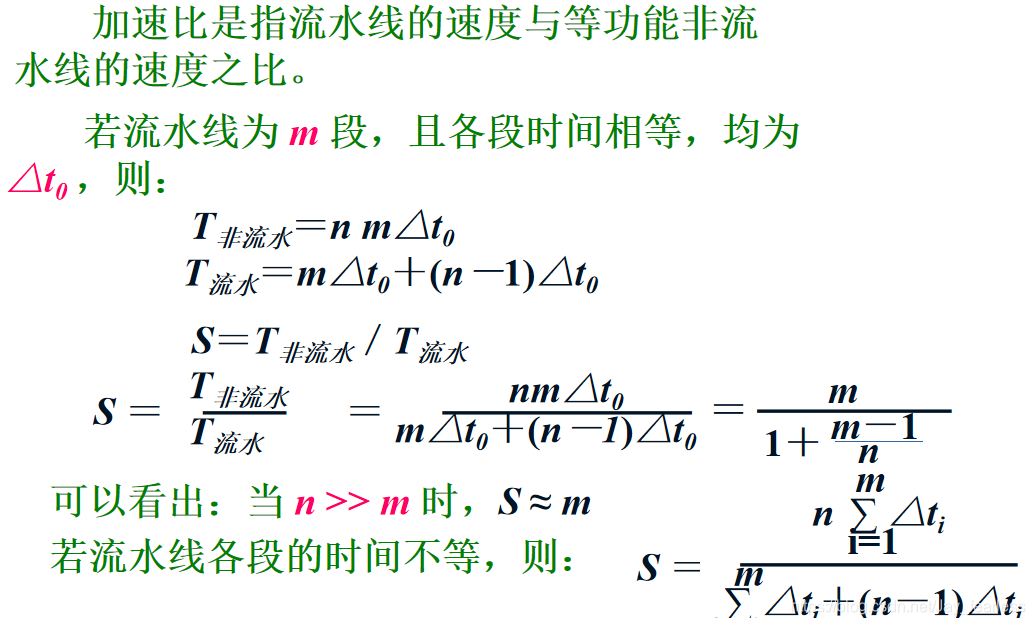

2.加速比(S)

在这里插入图片描述

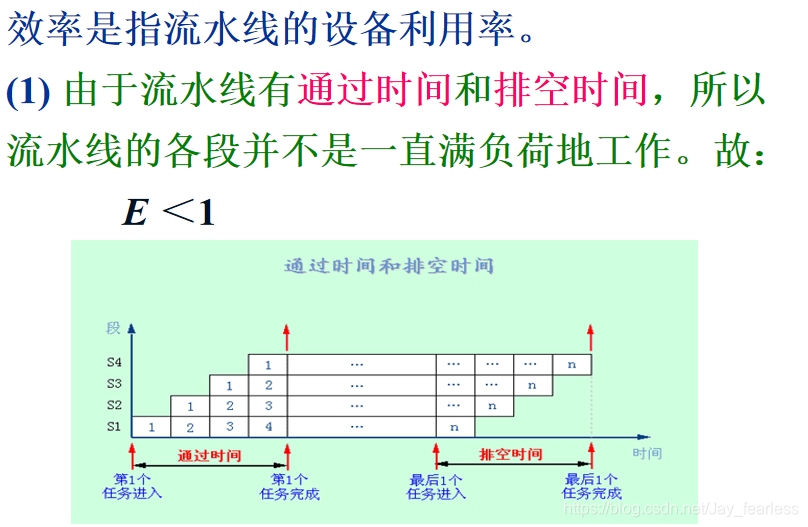

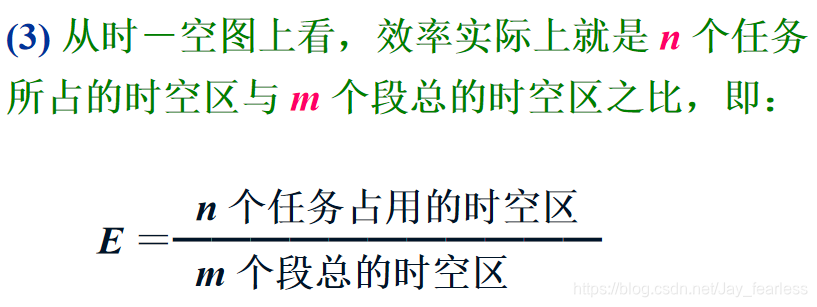

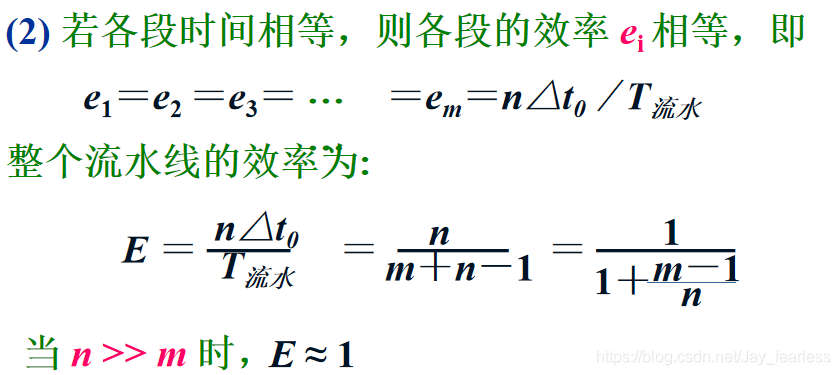

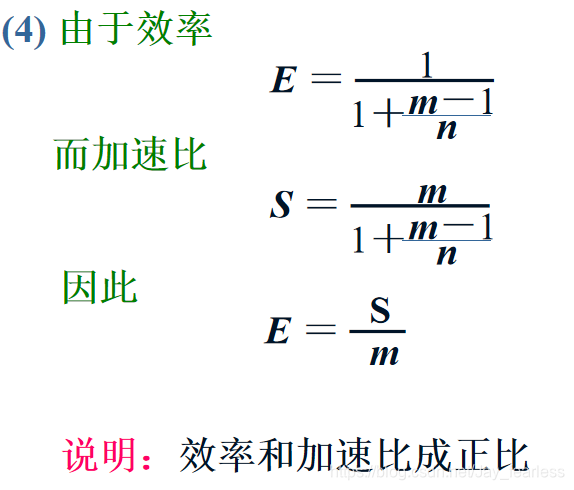

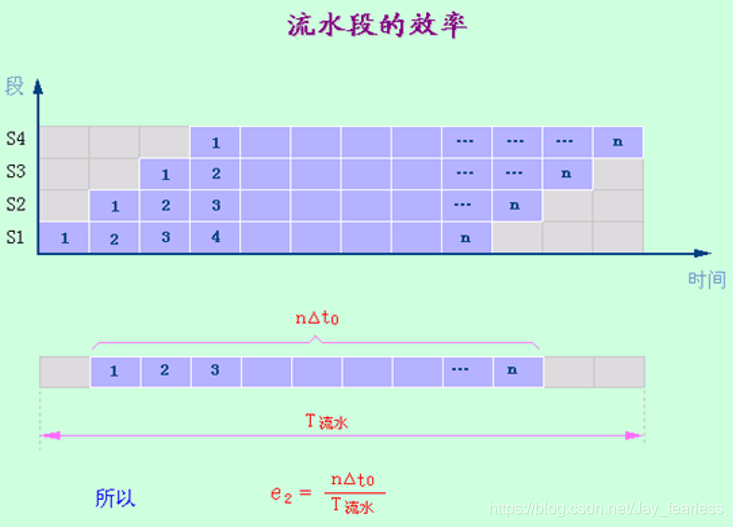

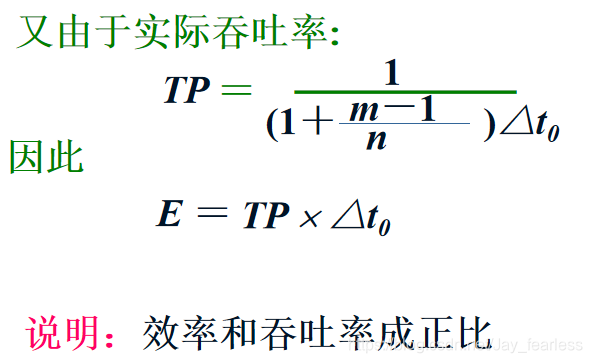

3.效率(E)

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

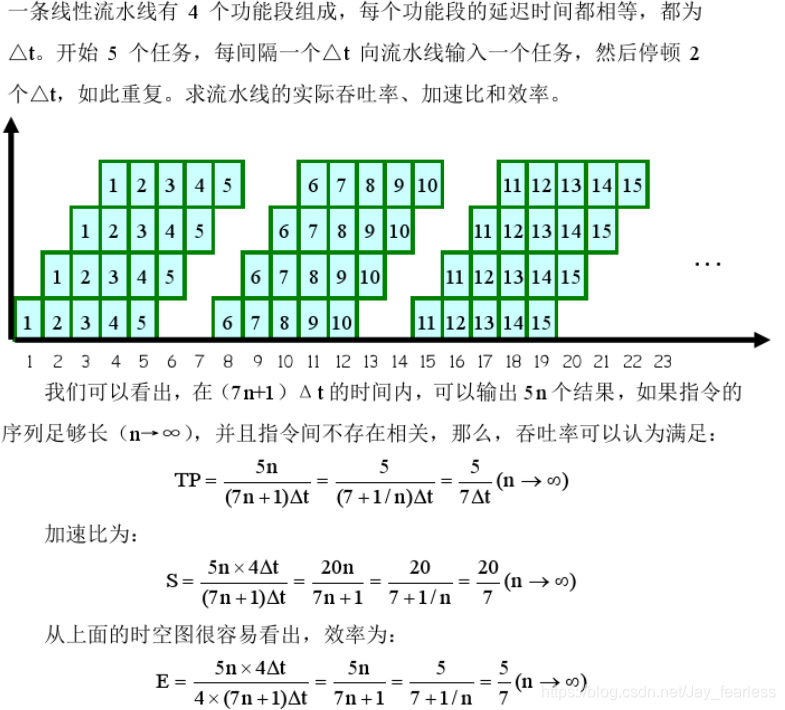

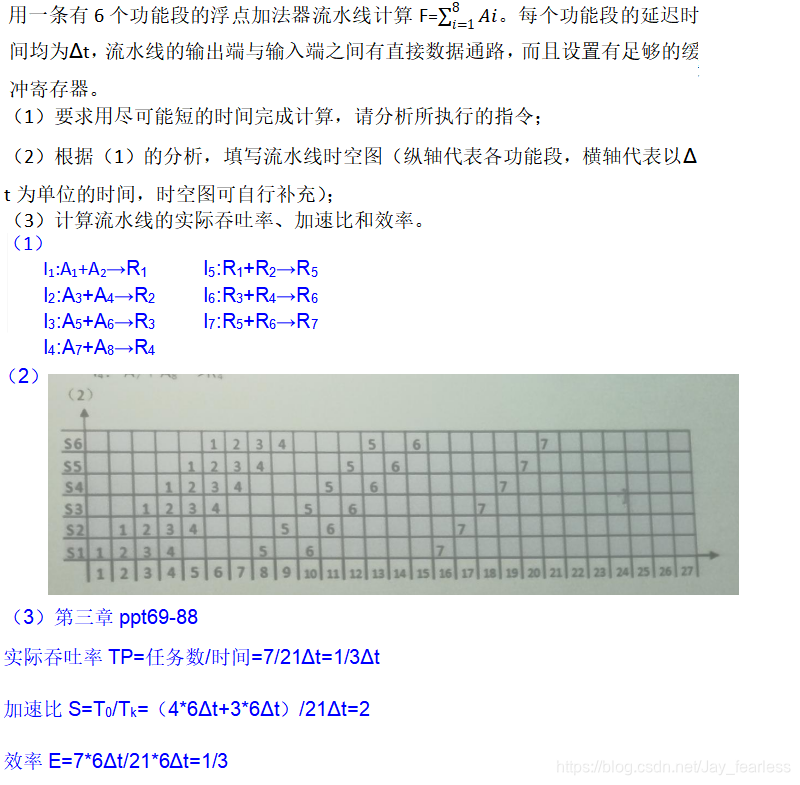

流水线功能例题1:

在这里插入图片描述

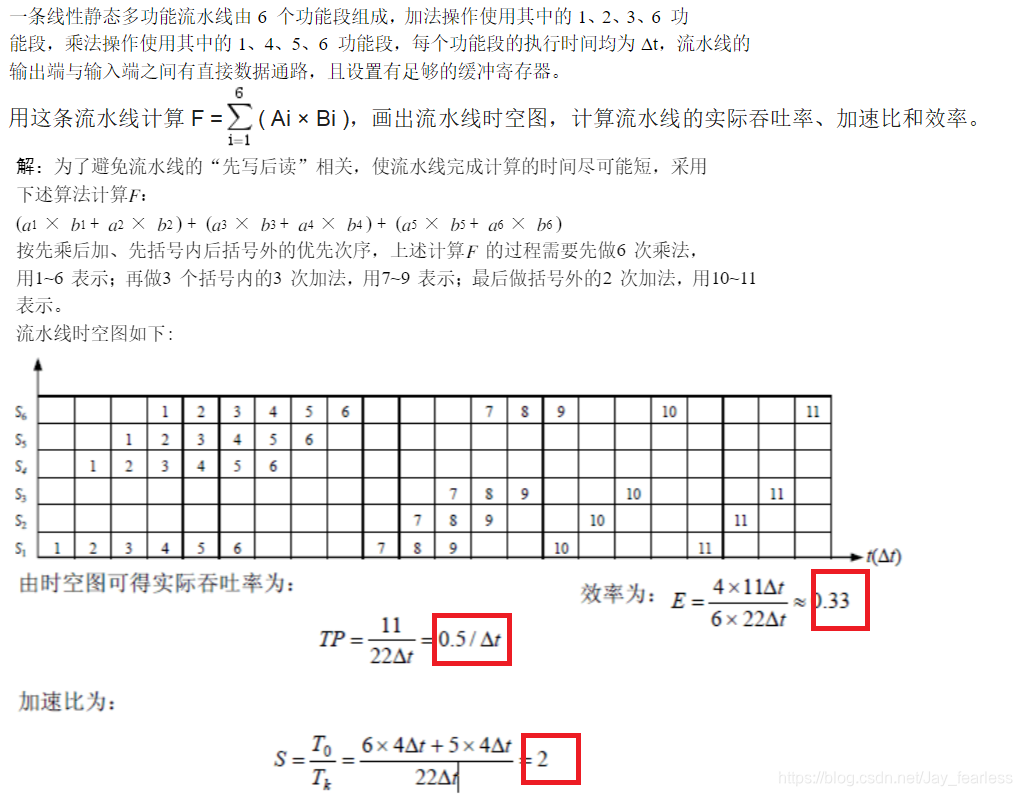

例题2

在这里插入图片描述

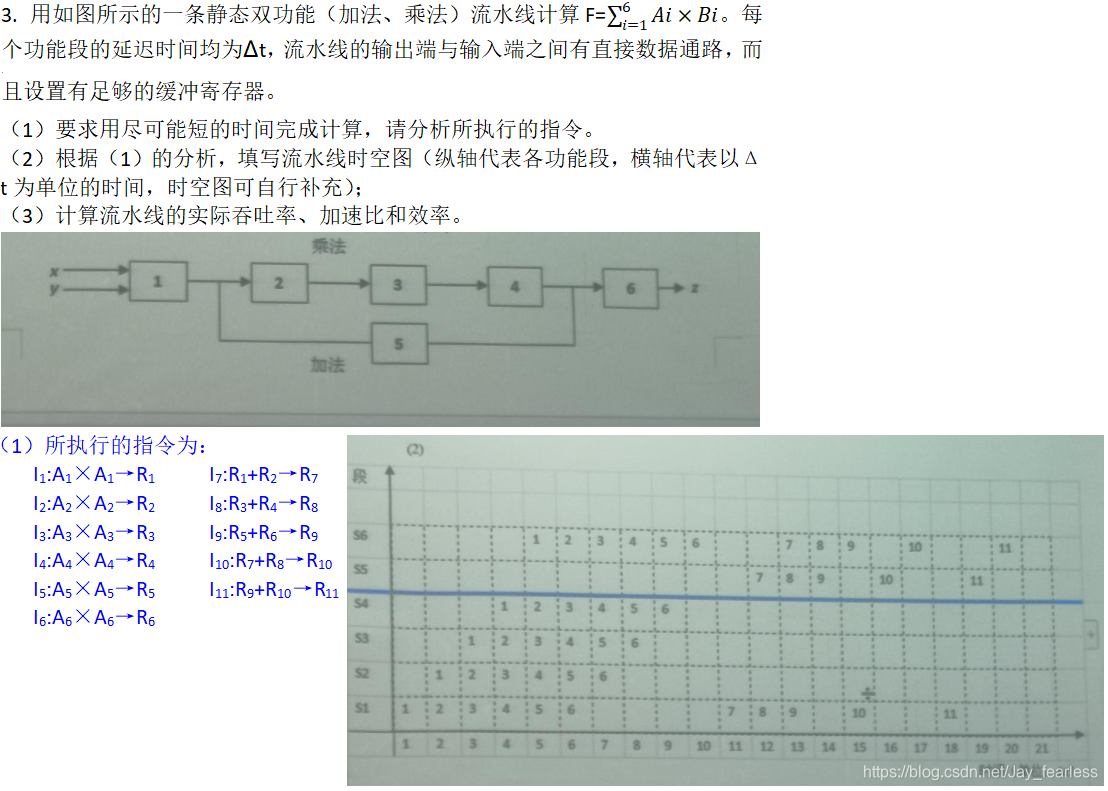

例题3

在这里插入图片描述

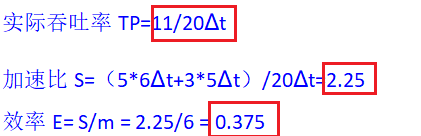

例题4

在这里插入图片描述
在这里插入图片描述
