计算机体系结构 第五章 存储系统

原创 于 2021-06-03 22:02:13 发布 · 288 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

博客围绕存储器展开，介绍了存储器层次结构，阐述了CPU、Cache、主存的映射规则，如全相联、直接映射、组相联等，还提及绝大多数计算机Cache相联度≤4。同时介绍了替换算法，包括全写法和写回法及其应用场景，最后进行了性能分析并给出例题。

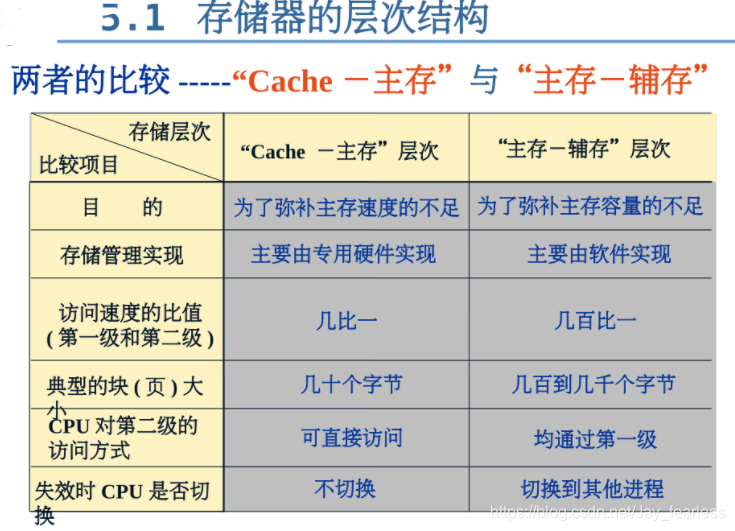

1.存储器层次结构

在这里插入图片描述

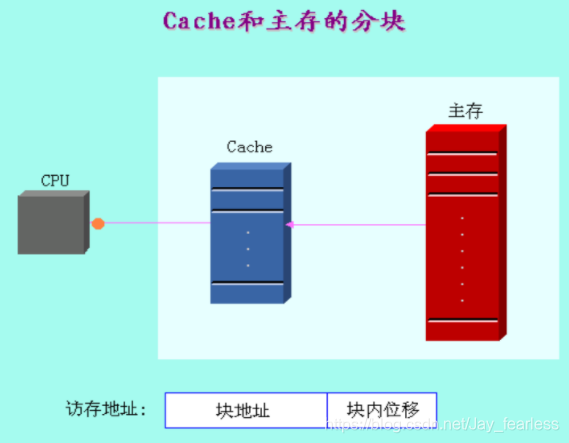

2.CPU,Cache,主存映射

在这里插入图片描述

映射规则

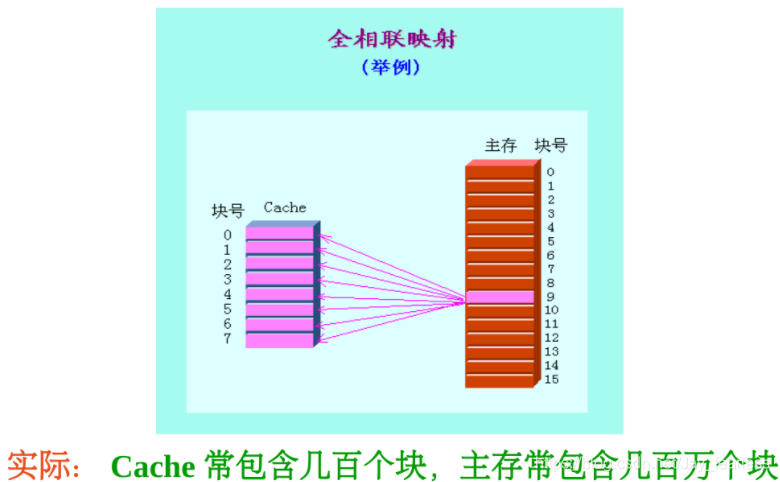

1.全相联
在这里插入图片描述
在这里插入图片描述

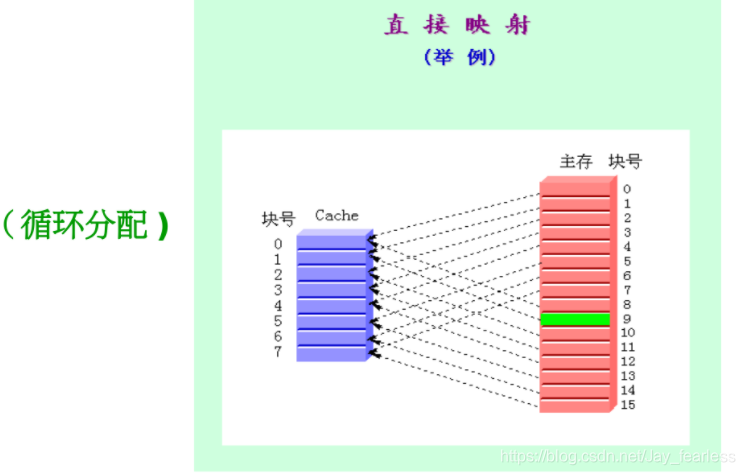

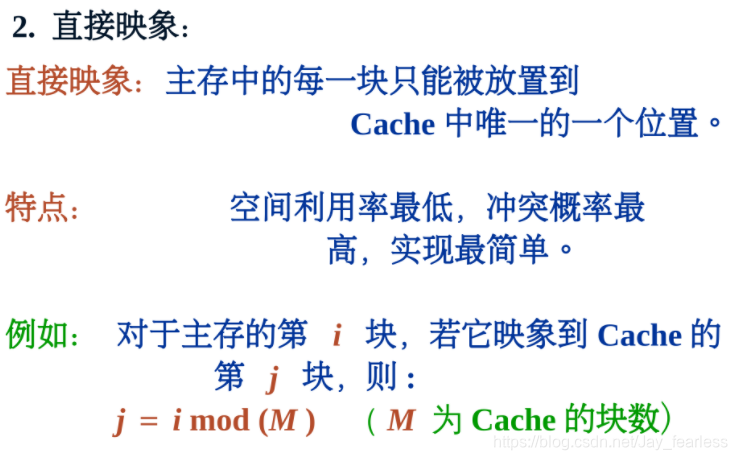

2.直接映射
在这里插入图片描述
在这里插入图片描述

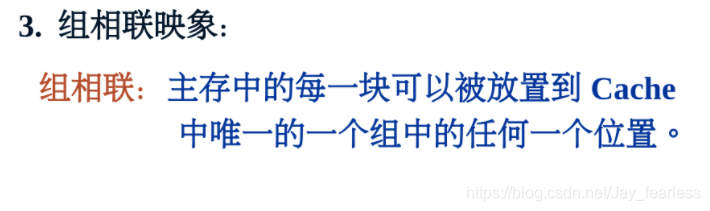

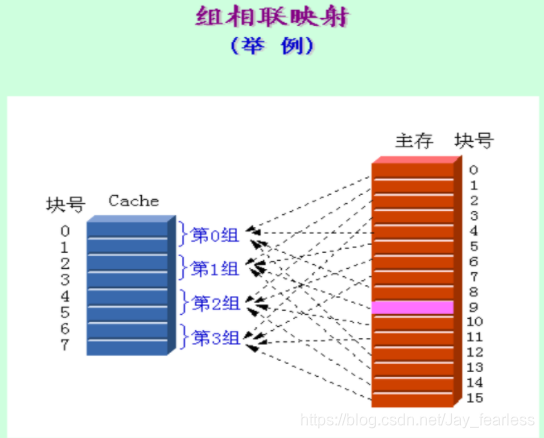

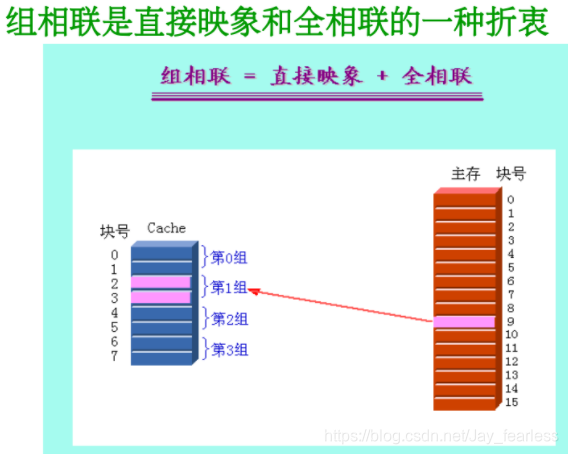

3.组相联
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

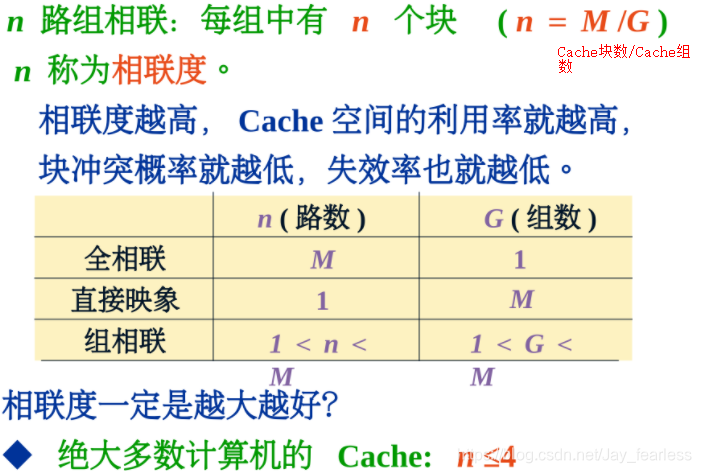

绝大多数计算机的Cache的相联度≤4

在这里插入图片描述

3.替换算法

在这里插入图片描述

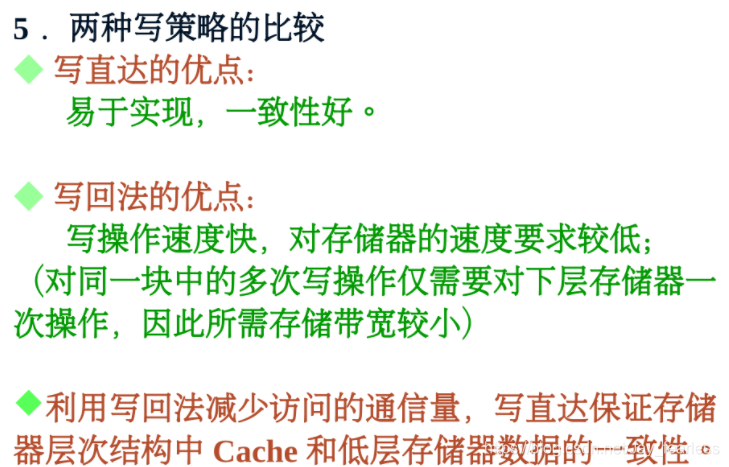

（1）全写法 Write Through
（又名写直达、直写法、通过式写）

同时修改 cache 和主存。需要频繁写主存，应用于数据准确率要求高，实时性高的场景。

（2）写回法 Write Back
（又名写回、回写、一次性写）

先修改 cache 暂不修改主存，当cache块要被换出时（根据脏位判断）一次性写主存。应用于写操作频繁，写密集型的场景。
在这里插入图片描述

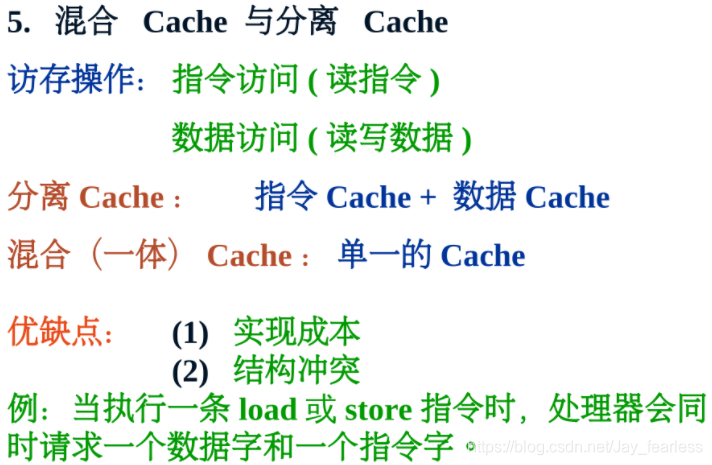

4.混合Cache与分离Cache

在这里插入图片描述

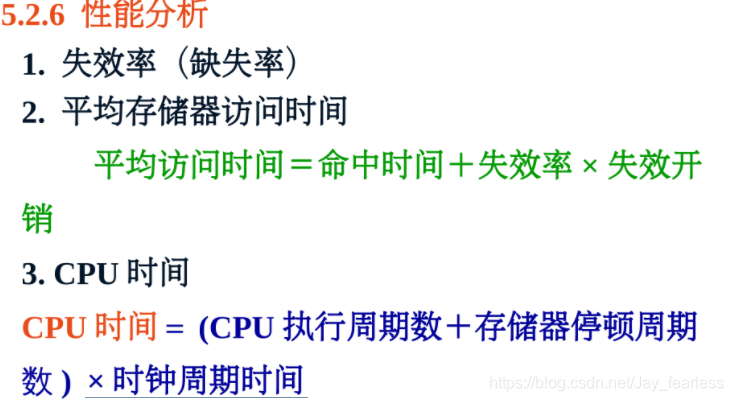

5.性能分析

在这里插入图片描述
在这里插入图片描述

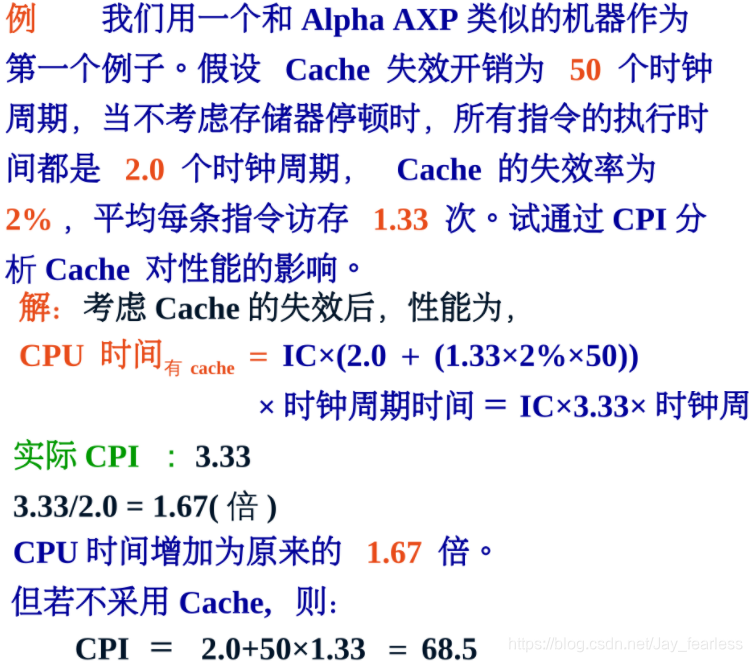

例题:

在这里插入图片描述
