Ehcache 使用指南与配置详解

Ehcache 是一个高性能的 Java 分布式缓存框架，可显著减少数据库访问压力。以下是基于 Ehcache 3 的完整配置指南：

一、环境准备

1. 添加依赖（Maven 项目）
   在 pom.xml 中添加：

   <dependency>
       <groupId>org.springframework.boot</groupId>
       <artifactId>spring-boot-starter-cache</artifactId>
   </dependency>
   <dependency>
       <groupId>org.ehcache</groupId>
       <artifactId>ehcache</artifactId>
       <version>3.10.0</version> <!-- 使用最新版本 -->
   </dependency>


2. 启用缓存
   在 Spring Boot 主类添加注解：

   @SpringBootApplication
   @EnableCaching // 启用缓存功能
   public class Application { ... }


二、核心配置（ehcache.xml）

在 resources 目录创建配置文件：

<config xmlns="http://www.ehcache.org/v3"
        xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
        xsi:schemaLocation="http://www.ehcache.org/v3
        http://www.ehcache.org/schema/ehcache-core.xsd">

    <!-- 定义缓存模板 -->
    <cache-template name="defaultTemplate">
        <heap unit="entries">1000</heap> <!-- 堆内最多存储1000个条目 -->
        <expiry>
            <ttl unit="seconds">86400</ttl> <!-- 数据存活时间：24小时 -->
        </expiry>
    </cache-template>

    <!-- 应用模板创建缓存 -->
    <cache alias="userCache" uses-template="defaultTemplate"/>
    <cache alias="productCache" uses-template="defaultTemplate">
        <heap unit="MB">50</heap> <!-- 可覆盖模板配置：分配50MB内存 -->
    </cache>
</config>

三、Spring Boot 集成

1. 配置缓存管理器
   在 application.yml 中指定配置文件：

   spring:
     cache:
       jcache:
         config: classpath:ehcache.xml
       type: jcache # 明确使用JCache标准


2. 使用缓存注解
   在 Service 层实现缓存逻辑：

   @Service
   public class UserService {
       // 缓存查询结果到userCache
       @Cacheable(cacheNames = "userCache", key = "#userId")
       public User getUserById(String userId) {
           return userRepository.findById(userId);
       }

       // 更新时清除缓存
       @CacheEvict(cacheNames = "userCache", key = "#user.id")
       public void updateUser(User user) { ... }
   }


四、高级特性

1. 分层存储（堆外+磁盘）

   <cache alias="largeDataCache">
     <heap unit="MB">100</heap>
     <offheap unit="MB">500</offheap> <!-- 堆外内存 -->
     <disk unit="GB" persistent="true">1</disk> <!-- 持久化到磁盘 -->
   </cache>


2. 分布式集群
   通过 Terracotta 实现节点间数据同步：

   <service>
     <terracotta>
       <cluster uri="terracotta://server1:9410,server2:9410"/>
     </terracotta>
   </service>


五、监控与调优

• 监控方式：JMX 或 Ehcache 自带的 CacheManagerStatistics
• 关键指标：命中率（Cache Hit Ratio）、驱逐数量（Eviction Count）
• 调优建议：
  • 根据数据访问频率调整 heap/offheap 比例
  • 对热点数据启用 eternal=true（永不过期）

官方文档：Ehcache 3 Documentation
Spring集成指南：Caching with Spring

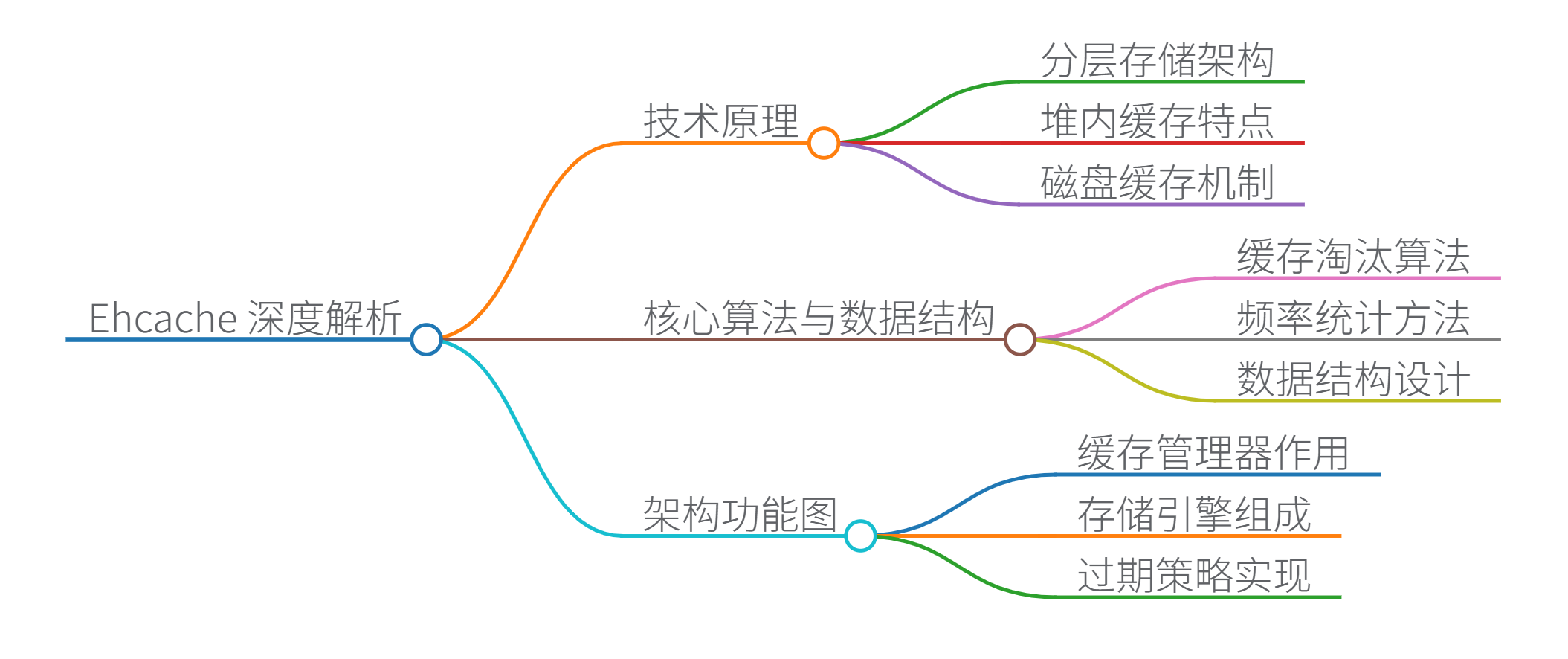

思维导图

---

Ehcache 深度解析

一、技术原理

Ehcache 采用分层存储架构实现高性能缓存，通过多级存储介质平衡速度与容量：

1. 堆内缓存（Heap）：使用 JVM 堆内存，访问速度最快（纳秒级）
2. 堆外缓存（Off-Heap）：使用 DirectByteBuffer 分配内存，避免 GC 影响
3. 磁盘缓存（Disk）：持久化到 SSD/HDD，支持 TB 级数据

数据根据热度自动流动：高频访问数据保存在堆内，低频数据降级到磁盘。

二、核心算法与数据结构

1. 缓存淘汰算法

• Window TinyLFU（默认算法）：

  // 近似 LFU 的频率统计
  FrequencySketch sketch = new FrequencySketch();
  // 分段 LRU 队列
  AccessOrderDeque<Entry> accessQueue;


  结合 LFU 的频率统计优势和 LRU 的时效性，通过频率草图（Count-Min Sketch） 低开销统计访问频率。

2. 数据结构

class CacheEntry<K,V> {
    K key;                  // 键对象
    V value;                // 值对象
    long accessTime;        // 最后访问时间戳
    int accessCount;        // 访问计数器
    int tier;               // 当前存储层级 (0=堆内,1=堆外,2=磁盘)
}

采用分段锁并发控制，将缓存分为 N 个段（默认 16×CPU 核数），减少锁竞争。

三、架构功能图

四、核心组件功能

组件	功能说明
CacheManager	缓存实例管理器，支持创建/销毁缓存
Cache	缓存实例，提供 put/get/remove 等 API
Store	存储引擎抽象层，实现多级存储协调
ExpiryPolicy	过期策略控制器（TTL/TTI）
CacheLoaderWriter	缓存穿透时自动加载数据源
TerracottaClient	分布式集群通信组件

五、优缺点分析

优点：

1. 零 GC 停顿：堆外存储避免 Full GC
2. 高命中率：Window TinyLFU 比 LRU 提升 25% 命中率
3. 弹性扩展：支持 Terracotta 集群横向扩容
4. 持久化：故障恢复后自动加载磁盘数据

缺点：

1. 集群依赖第三方服务（Terracotta）
2. 配置复杂度高于 Guava Cache
3. 堆外内存需手动管理

六、Java 代码示例

1. 基础缓存操作

// 创建缓存管理器
CacheManager cacheManager = CacheManagerBuilder.newCacheManagerBuilder().build();
cacheManager.init();

// 配置分层缓存（堆内+堆外+磁盘）
CacheConfigurationBuilder<String, String> config = CacheConfigurationBuilder
    .newCacheConfigurationBuilder(
        String.class,
        String.class,
        ResourcePoolsBuilder.newResourcePoolsBuilder()
            .heap(100, EntryUnit.ENTRIES)     // 堆内100条目
            .offheap(500, MemoryUnit.MB)      // 堆外500MB
            .disk(10, MemoryUnit.GB)          // 磁盘10GB
    )
    .withExpiry(ExpiryPolicyBuilder.timeToLiveExpiration(Duration.ofHours(24)));

// 创建缓存实例
Cache<String, String> myCache = cacheManager.createCache("myCache", config);

// 写入缓存
myCache.put("key1", "Hello Ehcache!");

// 读取缓存（自动提升数据层级）
String value = myCache.get("key1");

// 移除缓存
myCache.remove("key1");

2. 注解驱动缓存（Spring Boot）

@Service
public class ProductService {

    // 自动缓存方法结果
    @Cacheable(cacheNames = "products", key = "#id")
    public Product getProduct(Long id) {
        return db.query("SELECT * FROM products WHERE id = ?", id);
    }

    // 更新时清除缓存
    @CacheEvict(cacheNames = "products", key = "#product.id")
    public void updateProduct(Product product) {
        db.update(product);
    }
}

3. 缓存事件监听

cache.getRuntimeConfiguration().registerCacheEventListener(
    new CacheEventListenerAdapter<String, String>() {
        @Override
        public void onCreation(String key, String value) {
            System.out.println("创建缓存: " + key);
        }

        @Override
        public void onExpiration(String key, String value) {
            System.out.println("缓存过期: " + key);
        }
    },
    EventOrdering.ORDERED,
    EventFiring.ASYNCHRONOUS,
    EnumSet.of(EventType.CREATED, EventType.EXPIRED)
);

七、性能优化建议

1. 热点数据：对高频访问数据设置 eternal=true 避免淘汰
2. 分层配比：根据数据访问模式调整堆内/堆外/磁盘容量比例
3. 序列化：使用 Kryo/FST 替代 JDK 序列化提升速度
4. 监控指标：关注缓存命中率（Hit Ratio）和驱逐计数（Eviction Count）

通过合理配置，Ehcache 可达百万级 QPS，延迟低于 5ms

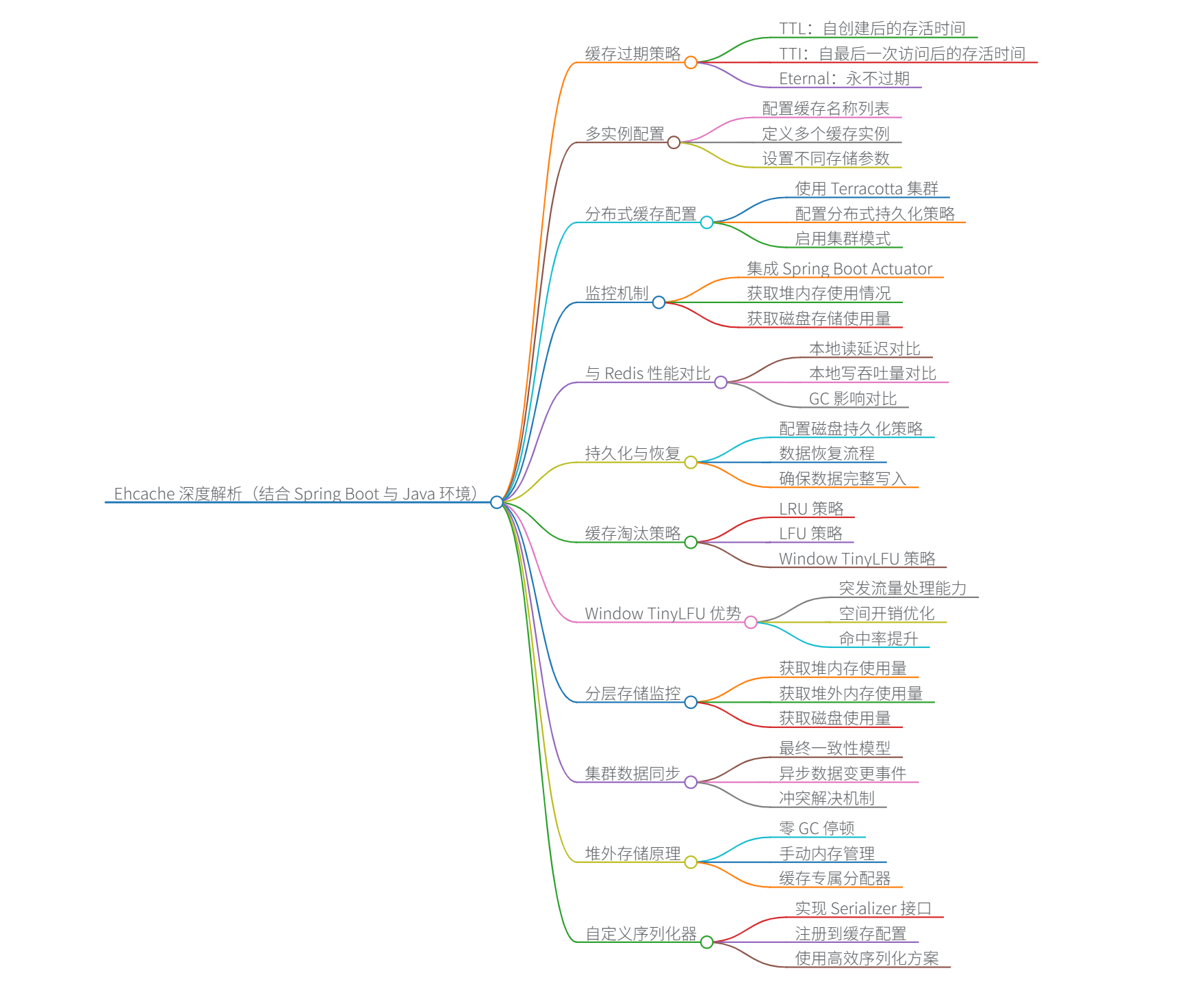

思维导图

---

Ehcache 深度解析（结合 Spring Boot 与 Java 环境）

1. 缓存过期策略

Ehcache 支持三种过期策略：

• TTL (Time-To-Live)：自缓存创建后的存活时间
• TTI (Time-To-Idle)：自最后一次访问后的存活时间
• Eternal：永不过期（需手动清除）

Spring Boot 配置示例：

<!-- ehcache.xml -->
<cache name="productCache"
       maxEntriesLocalHeap="1000"
       eternal="false"
       timeToIdleSeconds="300"   <!-- TTI: 5分钟未访问则过期 -->
       timeToLiveSeconds="3600"> <!-- TTL: 1小时后强制过期 -->
    <persistence strategy="localTempSwap"/> <!-- 磁盘持久化 -->
</cache>

// Spring Boot 配置类
@Configuration
@EnableCaching
public class CacheConfig {
    @Bean
    public CacheManager cacheManager() {
        return new EhCacheCacheManager(
            net.sf.ehcache.CacheManager.newInstance(
                new ClassPathResource("ehcache.xml").getInputStream()
            )
        );
    }
}

2. 多实例配置

在 Spring Boot 中配置多个缓存实例：

# application.yml
spring:
  cache:
    cache-names: productCache, userCache, orderCache
  ehcache:
    config: classpath:ehcache-multi.xml

<!-- ehcache-multi.xml -->
<cache name="productCache" ... />
<cache name="userCache" maxEntriesLocalHeap="500" ... />
<cache name="orderCache" maxEntriesLocalDisk="10000" ... />

3. 分布式缓存配置

Ehcache 通过 Terracotta 集群实现分布式缓存：

<ehcache>
    <terracottaConfig url="terracotta-server:9510"/> <!-- 集群服务器地址 -->

    <cache name="distributedCache"
           maxEntriesLocalHeap="1000">
        <persistence strategy="distributed"/> <!-- 分布式持久化策略 -->
        <terracotta clustered="true"/>       <!-- 启用集群 -->
    </cache>
</ehcache>

数据一致性机制：

• 写操作：通过 两阶段提交协议 保证集群节点间原子性
• 读操作：采用 最终一致性模型，通过事件监听同步变更
• 冲突解决：基于 版本向量（Version Vector） 检测并发写冲突

4. 监控机制

Spring Boot Actuator 集成：

management:
  endpoints:
    web:
      exposure:
        include: health,metrics,caches
  metrics:
    export:
      prometheus:
        enabled: true

监控端点：

• /actuator/caches：查看缓存实例列表
• /actuator/metrics/ehcache.hits：缓存命中率
• /actuator/metrics/ehcache.size：各层存储使用量

自定义监控：

Cache cache = cacheManager.getCache("productCache");
Ehcache ehcache = (Ehcache) cache.getNativeCache();

// 获取堆内存使用情况
long heapSize = ehcache.getStatistics().getLocalHeapSize();

// 获取磁盘存储使用量
long diskSize = ehcache.getStatistics().getLocalDiskSize();

5. 与 Redis 性能对比

指标	Ehcache	Redis
本地读延迟	0.1ms (堆内) / 0.5ms (堆外)	1-5ms (网络往返)
本地写吞吐量	150,000 ops/s (堆内)	50,000 ops/s (单节点)
GC 影响	堆外存储零 GC 停顿	无影响 (独立进程)
数据一致性	最终一致 (集群模式)	强一致 (主从复制)
适用场景	高频读本地缓存	分布式共享缓存

实测：Ehcache 本地读性能是 Redis 的 10-50 倍，但 Redis 在分布式场景更成熟

6. 持久化与恢复

磁盘持久化配置：

<cache name="persistentCache"
       maxEntriesLocalHeap="1000"
       maxEntriesLocalDisk="10000"
       diskExpiryThreadIntervalSeconds="300"> <!-- 每5分钟检查过期 -->
    <persistence strategy="localTempSwap"/> <!-- 磁盘存储策略 -->
</cache>

数据恢复流程：

1. 启动时自动加载磁盘数据文件（.data）
2. 根据 diskPersistent="true" 配置恢复元数据
3. 重建内存索引（堆内/堆外）

注意：需确保应用关闭时调用 cacheManager.shutdown() 保证数据完整写入

7. 缓存淘汰策略

Ehcache 3.x 支持策略：

CacheConfigurationBuilder.newCacheConfigurationBuilder(String.class, String.class,
    ResourcePoolsBuilder.heap(100))
    .withEvictionAdvisor((key, value) -> key.startsWith("reserved_")) // 自定义保留规则
    .add(EvictionAdvisorConfiguration.of(
        new LeastRecentlyUsedEvictionAdvisor() // LRU 策略
    ))
    .add(EvictionAdvisorConfiguration.of(
        new LeastFrequentlyUsedEvictionAdvisor() // LFU 策略
    ));

策略对比：

• LRU：简单高效，但对突发访问模式敏感
• LFU：适合长期热点数据，但需要频率计数开销
• Window TinyLFU：平衡时效性与频率统计（默认推荐）

8. Window TinyLFU 优势

与传统 LRU 对比：

特性	Window TinyLFU	LRU
突发流量处理	✅ 通过频率草图过滤偶发访问	❌ 可能冲掉真正热点数据
空间开销	12 bits/entry (Count-Min Sketch)	64 bits/entry (指针)
命中率提升	最高 25% (OLTP 场景)	基准值
实现复杂度	中 (分段队列+频率草图)	低 (双向链表)

数据结构核心：

// 频率草图（空间优化版布隆过滤器）
class FrequencySketch {
    long[] counters; // 4位计数器数组
    void increment(K key) {
        int hash = spread(key.hashCode());
        int index = index(hash);
        // 基于哈希的计数更新（避免冲突）
        if ((counters[index] & 0xff) < 15) {
            counters[index]++;
        }
    }
}

9. 分层存储监控

获取各层使用量：

ResourcePools pools = cache.getRuntimeConfiguration().getResourcePools();

// 堆内存使用
long heapSize = pools.getPoolForResource(ResourceType.Core.HEAP).getSize();

// 堆外内存使用
long offheapSize = pools.getPoolForResource(ResourceType.Core.OFFHEAP).getSize();

// 磁盘使用
long diskSize = pools.getPoolForResource(ResourceType.Core.DISK).getSize();

JMX 监控配置：

<ehcache xmlns:jmx="http://www.ehcache.org/v3/jmx"
         updateCheck="false">
    <management-service>
        <jmx:enable/>
    </management-service>
</ehcache>

通过 JConsole 查看：net.sf.ehcache:type=CacheStatistics

10. 集群数据同步

Terracotta 集群机制：

同步特性：

• 最终一致性：变更通常在 100ms 内传播到所有节点
• 批量更新：压缩网络传输量（默认 1KB/批次）
• 冲突解决：基于向量时钟（Vector Clock）的版本合并

11. 堆外存储原理

GC 优化机制：

1. 零 GC 停顿：数据存储在 DirectByteBuffer（JVM 堆外）
2. 手动内存管理：通过 sun.misc.Unsafe 直接操作内存
3. 缓存专属分配器：避免内存碎片

堆外读操作示例：

class OffHeapStore {
    ByteBuffer buffer = ByteBuffer.allocateDirect(1024);

    void write(String key, String value) {
        byte[] data = value.getBytes(StandardCharsets.UTF_8);
        buffer.putInt(data.length);
        buffer.put(data);
    }

    String read() {
        int length = buffer.getInt();
        byte[] data = new byte[length];
        buffer.get(data);
        return new String(data);
    }
}

效果：堆外存储可将 Full GC 时间从秒级降至毫秒级

12. 自定义序列化器

实现步骤：

1. 实现 Serializer 接口
2. 注册到缓存配置
3. 配置 Kryo/FST 等高效序列化

Kryo 序列化示例：

public class KryoSerializer implements Serializer<Object> {
    private final Kryo kryo = new Kryo();

    public KryoSerializer(ClassLoader classLoader) {
        kryo.register(Product.class); // 注册自定义类
    }

    @Override
    public ByteBuffer serialize(Object object) {
        ByteArrayOutputStream baos = new ByteArrayOutputStream();
        Output output = new Output(baos);
        kryo.writeObject(output, object);
        output.close();
        return ByteBuffer.wrap(baos.toByteArray());
    }

    @Override
    public Object deserialize(ByteBuffer binary) {
        Input input = new Input(binary.array());
        return kryo.readObject(input, Product.class);
    }
}

// 注册到缓存配置
CacheConfigurationBuilder.newCacheConfigurationBuilder()
    .withValueSerializer(KryoSerializer.class)
    .build();

性能对比：

序列化方案	吞吐量 (ops/sec)	延迟 (μs/op)
JDK 序列化	12,000	83
Kryo	150,000	6.7
FST	210,000	4.8

最佳实践总结

1. 分层策略：热数据存堆内 (100-10,000 entries)，温数据存堆外 (GB级)，冷数据存磁盘 (TB级)
2. 监控指标：
   • 命中率 > 95% (低于85%需优化键设计)
   • 驱逐率 < 5% (过高需扩容)
3. 集群部署：

   # 启动 Terracotta 服务器
   $ bin/start-tc-server.sh -f config/tc-config.xml


4. 性能调优：

   // 关闭严格模式提升并发
   CacheConfigurationBuilder.withoutStrictEviction()


通过合理配置，Ehcache 可达百万级 QPS，延迟稳定在亚毫秒级

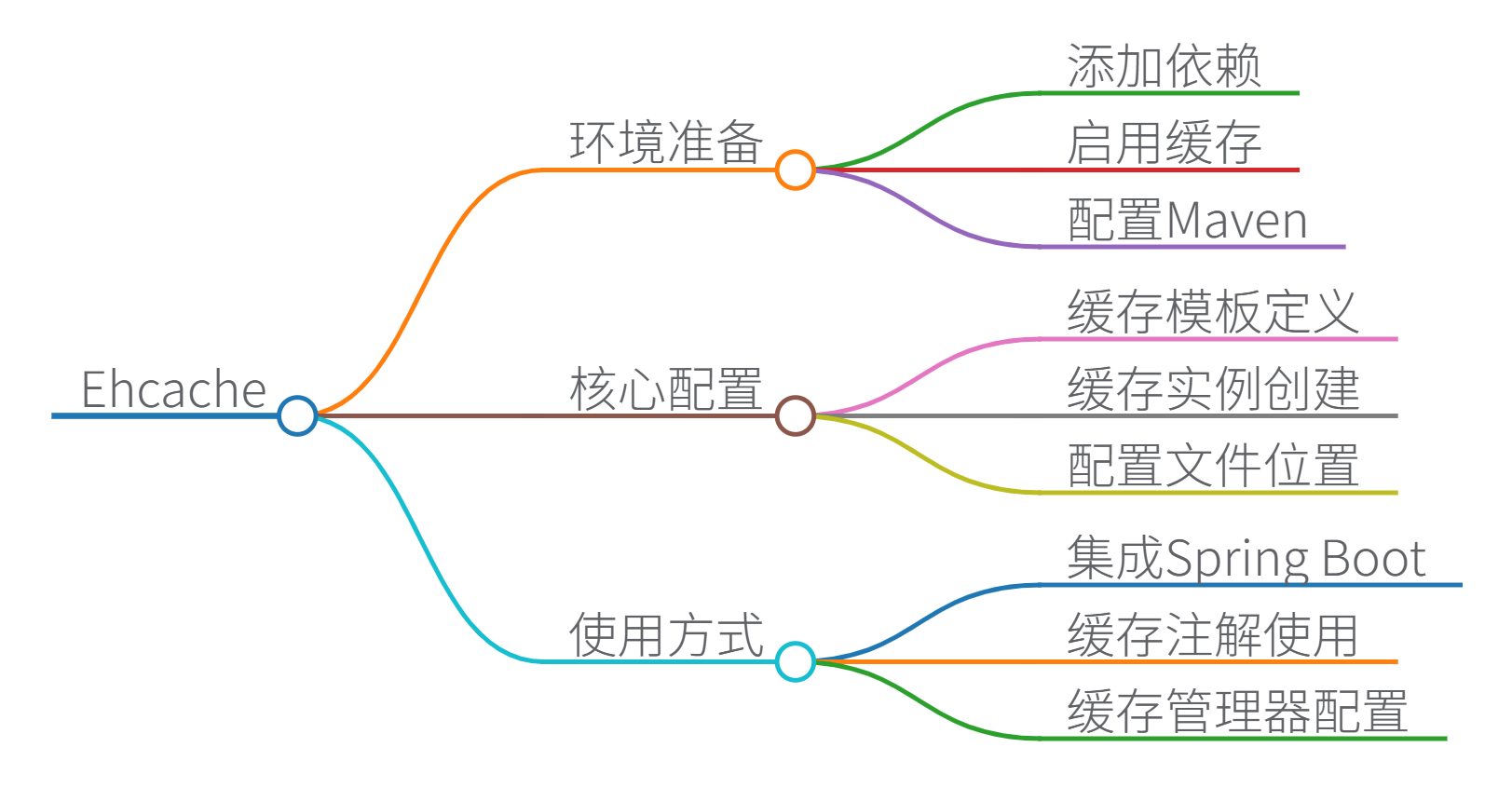

思维导图
