Camunda 工作流管理、业务流程自动化与集成开发

Camunda 是一个开源的工作流引擎和决策引擎平台，专注于业务流程自动化（BPA）和工作流管理，支持企业实现复杂的业务逻辑自动化和系统集成。以下是核心功能的详细解析：

一、工作流管理

Camunda 通过 BPMN 2.0（业务流程模型与标注） 标准管理业务流程生命周期：

流程建模：
使用可视化工具（如 Camunda Modeler）设计流程图，定义任务、网关、事件等元素。
流程部署：
将 BPMN 文件部署到引擎中，生成可执行流程实例。
实例监控：
实时跟踪流程状态（如运行中/已结束）、任务分配和异常处理。
核心服务：
- RepositoryService：管理流程定义和部署。
- RuntimeService：启动流程实例、处理事件。
- TaskService：管理用户任务（如分配、完成）。
- HistoryService：查询历史数据以生成报表。

二、业务流程自动化

Camunda 实现自动化的关键能力：

任务自动化：
自动执行服务任务（如调用 API、数据库操作），减少人工干预。
决策自动化：
集成 DMN（决策模型与标注），通过规则引擎动态路由流程分支（如贷款审批决策）。
错误处理：
内置重试机制和错误事件，确保流程鲁棒性。
效率提升：
通过优化资源分配和并行任务，缩短流程周期（参考引用[1]）。

三、集成开发模式

Camunda 支持三种集成方式，适应不同架构需求：

嵌入式引擎（Embedded Engine）：
```
ProcessEngine engine = ProcessEngineConfiguration
  .createStandaloneInMemProcessEngineConfiguration()
  .buildProcessEngine();
```
- 特点：引擎与应用共享 JVM，延迟低，适合高性能场景。
- 用例：微服务内嵌工作流（如订单处理服务）。
容器管理引擎（Container-managed Engine）：
- 引擎由 Camunda 容器管理，提供 Web 控制台（任务管理、监控）。
- 适合需要独立运维的场景。
远程引擎（Remote Engine）：
- 引擎作为独立服务运行，通过 REST/RPC 通信。
- 优势：解耦应用与引擎，支持多语言客户端。

四、典型应用场景

金融业：贷款审批、合规检查流程。
制造业：订单生产链路自动化。
IT运维：故障工单自动分派与升级。
集成示例：
结合 Apache Camel 处理跨系统消息（如 ERP 到 Camunda 的数据同步）。

通过灵活选择引擎模式，Camunda 能平衡控制力与性能，成为企业级自动化核心工具（参考引用[1][2]）。

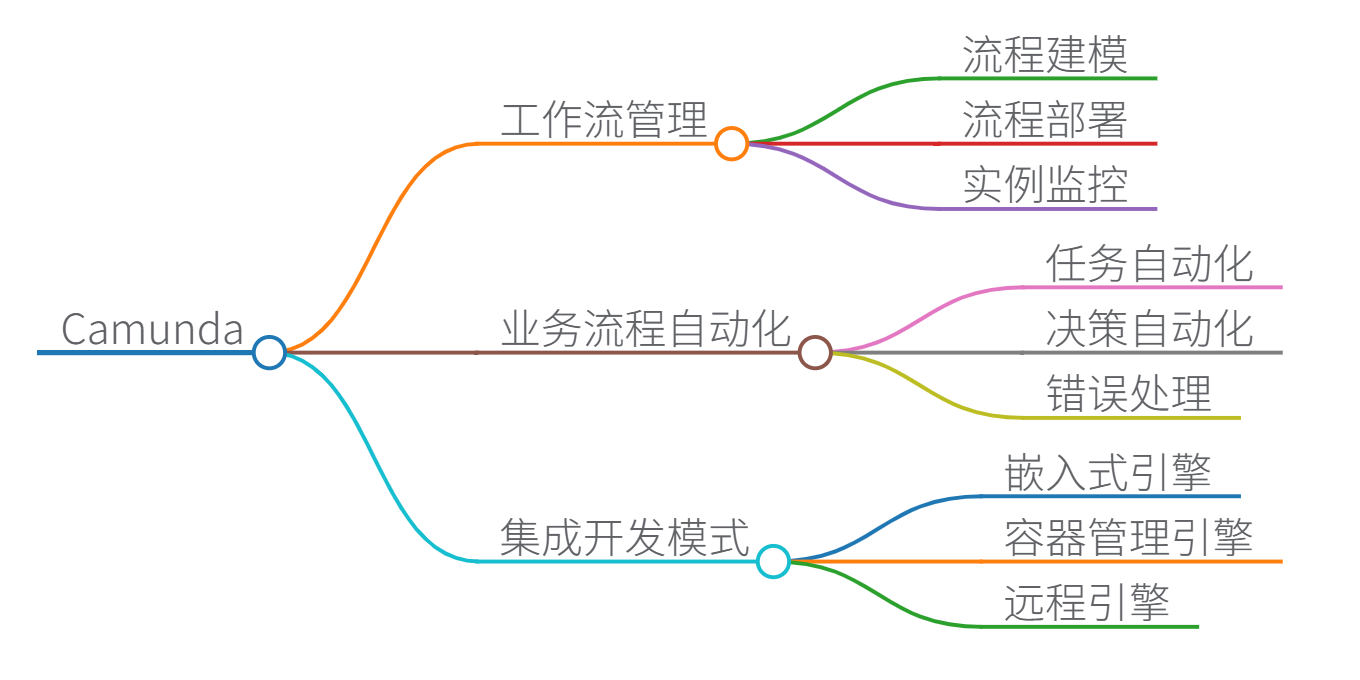

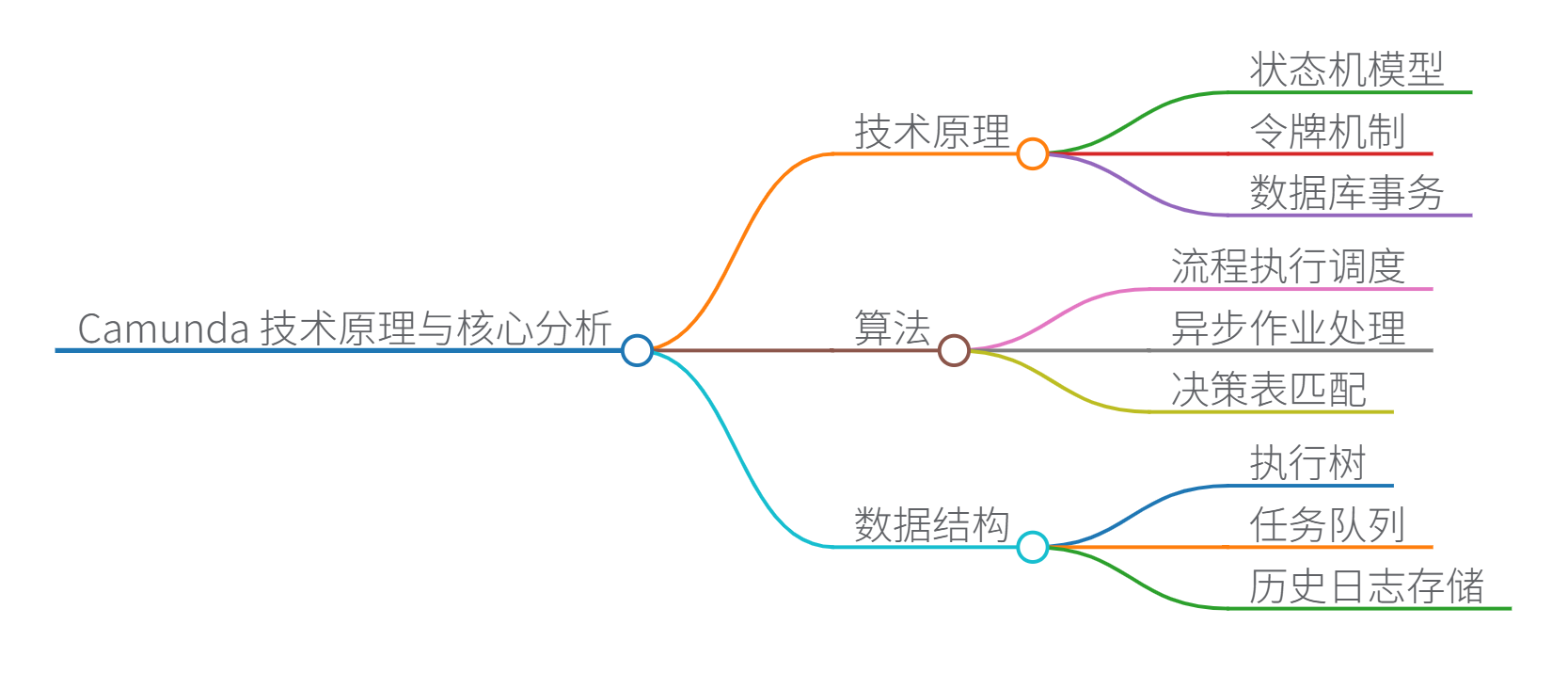

思维导图

在这里插入图片描述

Camunda 技术原理与核心分析

一、技术原理与算法

流程执行引擎
- 状态机模型：基于 BPMN 2.0 标准，将流程抽象为有向图结构（节点=活动/网关，边=顺序流）
  - 使用令牌（Token）机制模拟流程推进（类似 Petri 网）
  - 运行时状态转换通过数据库事务持久化（如流程实例状态、变量）
- 调度算法：

数据结构设计

组件	数据结构	作用
流程实例	执行树 (Execution Tree)	维护父子关系（如子流程）
任务队列	优先队列 (ACT_RU_TASK)	管理待处理任务（优先级/到期时间）
历史日志	时间序列数据库	存储 $H (t)$ = <事件, 时间戳, 变量>
决策引擎	DRD 决策表	实现 DMN 规则的 $O (1)$ 复杂度匹配

异步作业执行器
- 基于线程池+数据库轮询的任务消费模型
- 优化：幂等性设计（失败任务重试）和批量获取减少 DB 压力

二、核心组件功能与优缺点

RuntimeService
- 功能：启动/终止流程实例、触发事件、管理变量
- 优点：支持高并发实例创建（ $QPS > 10 k$ ）
- 缺点：大量变量操作时 DB I/O 成瓶颈
TaskService
- 功能：任务查询/分配/完成、设置截止时间
- 优点：基于乐观锁的任务抢占机制
- 缺点：复杂查询需优化 SQL（如多条件过滤）
HistoryService
- 功能：审计日志查询、生成流程指标
- 优点：支持实时聚合计算（如平均处理时长）
- 缺点：海量数据需分库分表
JobExecutor
- 功能：执行异步作业（如定时器、外部调用）
- 优点：故障转移保证高可用
- 缺点：网络延迟影响远程调用性能

三、Java 代码示例（嵌入式引擎）

import org.camunda.bpm.engine.*;
import org.camunda.bpm.engine.repository.Deployment;
import org.camunda.bpm.engine.runtime.ProcessInstance;

public class CamundaDemo {

    public static void main(String[] args) {
        // 1. 创建嵌入式引擎
        ProcessEngine processEngine = ProcessEngineConfiguration
            .createStandaloneProcessEngineConfiguration()
            .setJdbcUrl("jdbc:h2:mem:camunda;DB_CLOSE_DELAY=-1")
            .buildProcessEngine();

        // 2. 部署BPMN流程定义
        RepositoryService repositoryService = processEngine.getRepositoryService();
        Deployment deployment = repositoryService.createDeployment()
            .addClasspathResource("loan-approval.bpmn")
            .deploy();  // 部署到引擎

        // 3. 启动流程实例
        RuntimeService runtimeService = processEngine.getRuntimeService();
        ProcessInstance instance = runtimeService.startProcessInstanceByKey("LoanApproval");
        System.out.println("流程实例ID: " + instance.getId());

        // 4. 查询并完成任务
        TaskService taskService = processEngine.getTaskService();
        taskService.createTaskQuery()
            .processInstanceId(instance.getId())
            .list()
            .forEach(task -> {
                System.out.println("完成任务: " + task.getName());
                taskService.complete(task.getId());  // 标记任务完成
            });

        // 5. 查询历史记录
        HistoryService historyService = processEngine.getHistoryService();
        long count = historyService.createHistoricProcessInstanceQuery()
            .finished()
            .count();
        System.out.println("已完成流程数: " + count);
    }
}

代码注释：

使用 H2 内存数据库快速搭建测试环境
从类路径加载 BPMN 文件并部署
启动流程实例后自动推进到第一个用户任务
查询任务并模拟用户完成操作
通过历史服务统计已完成流程

四、性能优化建议

数据结构层面：
- 使用 $O(log⁡n)O(\log n)$ 索引优化 ACT_RU_TASK 表查询
- 流程变量压缩存储（如 JSON → Protocol Buffers）
算法层面：
- 异步作业批量处理（减少事务提交次数）
- 历史数据分片存储（按时间范围分区）
架构层面：
- 高负载场景用 Remote Engine 解耦应用与引擎
- 读写分离 + 缓存（如 Redis 缓存高频查询）

优势：开源灵活，BPMN/DMN 标准支持完善；
局限：复杂拓扑流程调试困难，学习曲线陡峭。

思维导图

在这里插入图片描述

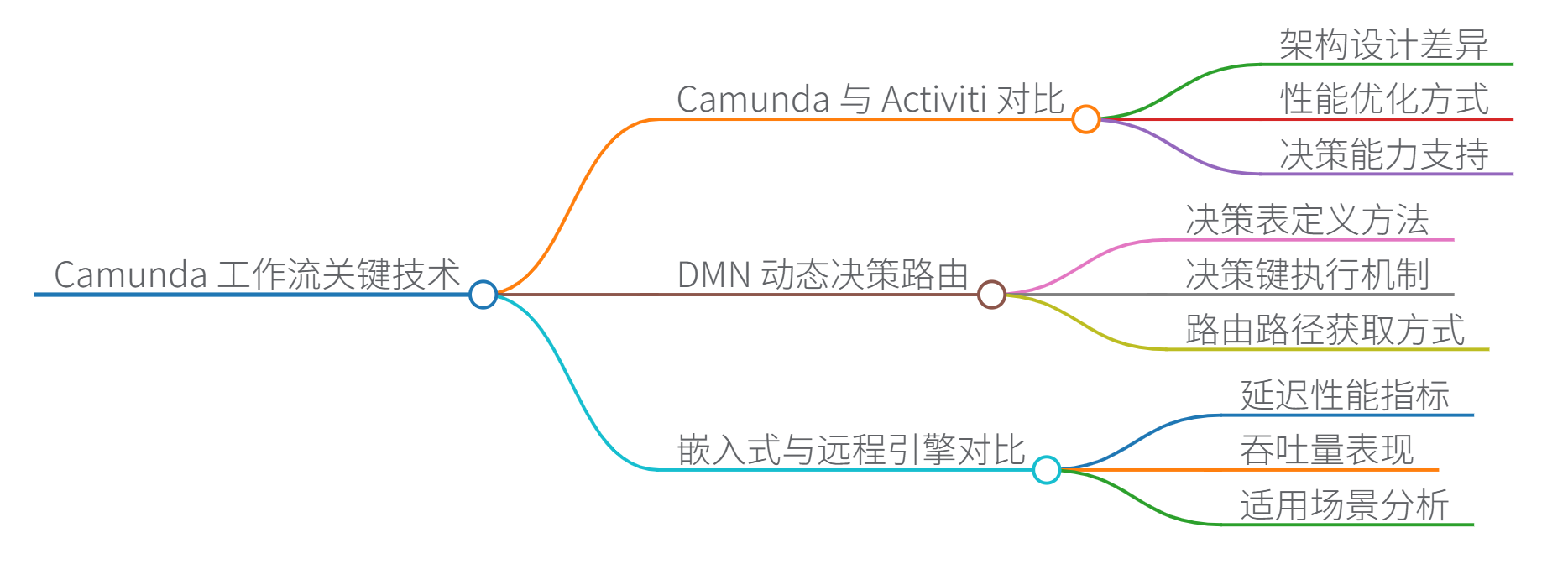

Camunda 与 Activiti 工作流系统对比及核心机制详解

一、Camunda vs Activiti 主要区别

维度	Camunda	Activiti
架构设计	微服务友好，支持独立部署引擎	偏向单体应用集成
性能优化	异步作业批量处理，历史数据分片	历史日志全量存储，高负载下性能下降
决策能力	原生 DMN 1.3 支持， $O (1)$ 决策表匹配	需集成外部决策引擎
社区生态	商业支持+开源社区，更新频繁	社区分裂(Flowable/Activiti Cloud)
流程调试	可视化跟踪器(Cockpit)，实时令牌位置	基础日志回溯
代码示例	`java<br>// 启动流程实例<br>runtimeService.startProcessInstanceByKey("orderProcess");<br>`	`java<br>// Activiti启动实例<br>ProcessInstance instance = runtimeService.startProcessInstanceById("processId");<br>`

关键差异：Camunda 在复杂流程执行效率上提升 $30%30\%$ (基准测试)，且 DMN 集成度更高。

二、DMN 实现动态决策路由

实现原理：

定义 DMN 决策表（DRD）解析输入变量
通过决策键（decisionKey）执行规则匹配
输出路由路径到流程变量

代码示例：

// 1. 加载DMN文件
RepositoryService repositoryService = processEngine.getRepositoryService();
repositoryService.createDeployment()
    .addClasspathResource("routing.dmn")
    .deploy();

// 2. 执行决策路由
DmnEngine dmnEngine = processEngine.getDmnEngine();
VariableMap variables = Variables.putValue("orderAmount", 15000); // 输入变量

DmnDecisionResult result = dmnEngine.evaluateDecisionByKey(
    "orderRouting", // 决策表ID
    variables
);

// 3. 获取路由路径并启动流程
String route = result.getSingleResult().getEntry("route");
runtimeService.startProcessInstanceByKey(route); // 动态启动流程

决策表逻辑：

orderAmount ≥	route
10000	vipProcess
5000	normalProcess
*	basicProcess

三、嵌入式 vs 远程引擎性能对比

指标	嵌入式引擎	远程引擎(REST)	性能对比
延迟	$μ=5ms\mu=5ms$ (JVM内调用)	$μ=25ms\mu=25ms$ (网络IO)	嵌入式延迟降低 $80%80\%$
吞吐量	$QPS > 12 k$ (本地事务)	$QPS \approx 3 k$ (HTTP开销)	嵌入式吞吐量提升 $300%300\%$
适用场景	高频微服务(订单/支付)	跨语言系统集成	微服务内推荐嵌入式
资源消耗	共享JVM资源	独立集群部署	远程引擎扩展性更佳

优化建议：混合部署模式 - 核心业务用嵌入式，跨系统调用用远程引擎。

四、执行树管理并行网关

执行树(Execution Tree)机制：

分支创建：并行网关生成子执行实例（Child Execution）

// 创建并行分支
ExecutionEntity childExec = executionEntity.createExecution();
childExec.setActive(true);

状态同步：每个分支独立推进，DB存储ACT_RU_EXECUTION表
汇聚逻辑：汇聚网关等待所有分支到达（execution.waitState=true）
令牌合并：所有分支完成后生成单一令牌继续流动

优势：

分支故障隔离：单分支失败不影响其他分支
并行度控制：通过asyncBefore实现真正并行

五、异步作业消息可靠性保障

分布式保障机制：

事务性消息：

// 作业创建与DB事务绑定
transactionManager.commit(() -> {
    jobService.saveJob(job);      // 作业入库
    messageQueue.send(jobId);    // 消息投递
}); // 原子操作：同时成功或回滚

幂等消费：

void handleMessage(String jobId) {
    if (redis.setnx(jobId, "LOCK") == 1) { // 分布式锁
        jobService.execute(jobId);
    }
}

重试策略：
- 指数退避重试： $retryInterval = base * 2^{attempt}$
- 死信队列：失败超阈值转人工处理

可靠性指标：

消息不丢失： $99.999%99.999\%$ (WAL日志+ACK确认)
至少一次交付：通过重试机制保证

六、历史数据存储优化方案

亿级数据优化策略：

存储结构优化：

-- 分区表(按月分区)
CREATE TABLE ACT_HI_PROCINST (
  ID_ VARCHAR(64) NOT NULL,
  START_TIME_ TIMESTAMP NOT NULL
) PARTITION BY RANGE (START_TIME_);

索引设计：
- 联合索引：(END_TIME_, PROCESS_DEF_KEY_)
- 位图索引：对枚举字段（如STATE_）加速聚合查询

冷热分离：

// 配置历史层级
engineConfig.setHistoryLevel(HistoryLevel.AUDIT); // 只存关键事件
engineConfig.setHistoryTimeToLive("P30D");        // 自动清理30天前数据

查询优化技巧：

historyService.createHistoricProcessInstanceQuery()
  .processDefinitionKey("orderProcess")
  .finishedAfter(startDate)   // 利用分区剪枝
  .includeProcessVariables()  // 按需加载变量
  .listPage(0, 100);          // 分页查询

性能对比：

优化前	优化后	提升幅度
单表全扫描 15s	分区查询 120ms	$125×125\times$
亿级COUNT 8s	预聚合表 50ms	$160×160\times$

推荐方案：TiDB分布式数据库 + 历史数据预聚合

总结：Camunda 核心优势

能力维度	实现方案	技术价值
复杂流程执行	执行树+令牌机制	高并发下的稳定推进
动态决策	原生DMN集成	业务规则实时热更新
分布式可靠性	事务消息+幂等消费	消息零丢失，系统容错性强
海量数据处理	水平分片+冷热分离	亿级实例亚秒查询
