3D点云原理及应用

3D点云概述

定义与特点

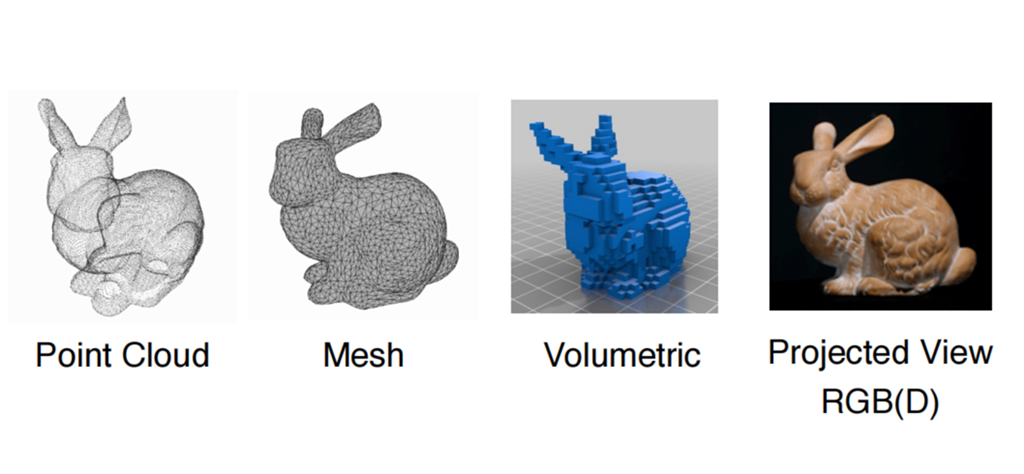

3D点云是 三维空间中一组离散点的集合 ，每个点包含至少三个坐标信息(X,Y,Z)，用于精确描述物体表面的几何形态。点云数据具有以下独特特点：

这些特点使3D点云成为三维重建、场景理解等领域的重要数据形式。

1. 无序性 ：点云中的点没有固定的排列顺序，这种特性增加了处理难度。

2. 不规则分布 ：点云中的点在空间中分布不均匀，可能导致某些区域密集而其他区域稀疏。

3. 高度灵活性 ：点云能够精确表示各种复杂形状，包括不规则物体。

4. 丰富属性 ：除了基本坐标外，还可包含颜色、法向量等附加信息，全面描述物体特征。

这些特点使3D点云成为三维重建、场景理解等领域的重要数据形式。

数据获取方式

在探讨3D点云数据的获取方式之前，我们需要了解点云数据的重要性。3D点云是三维空间中物体表面几何信息的离散表示，广泛应用于三维重建、机器人导航和虚拟现实等领域。获取高质量的点云数据是后续处理和分析的基础。

3D点云数据的主要获取方式包括:

1. 激光扫描 : 利用激光测距原理，通过记录物体表面大量密集点的三维坐标、反射率和纹理等信息，快速重建目标的三维模型。这种方法适用于多种应用场景，包括逆向工程、曲面抄数和工件三维测量等。

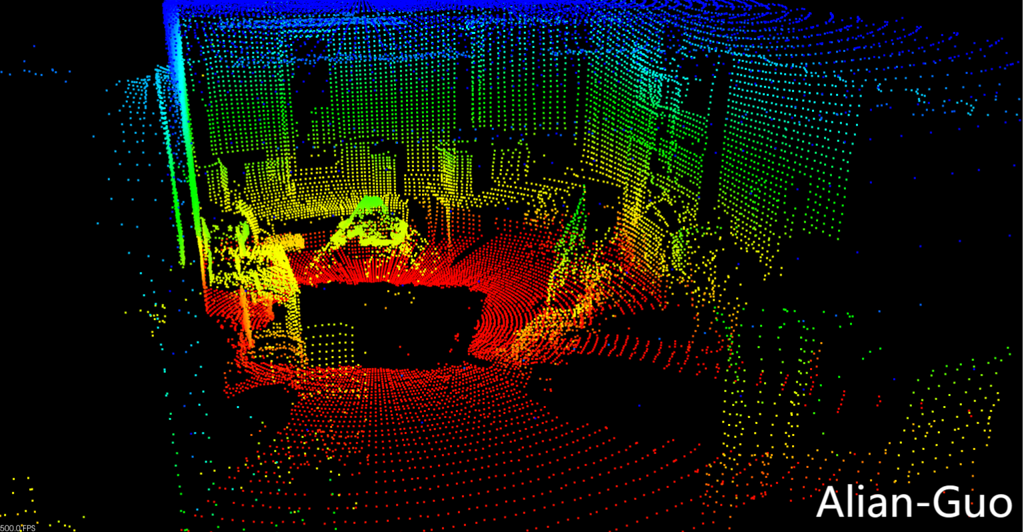

2. 深度相机 : 通过近红外激光器将结构化光线投射到物体上，再通过红外摄像头采集深度信息。这种方式的特点是成本较低，计算量小，且不受环境光照条件限制，在室内机器人和AR/VR应用中表现突出。

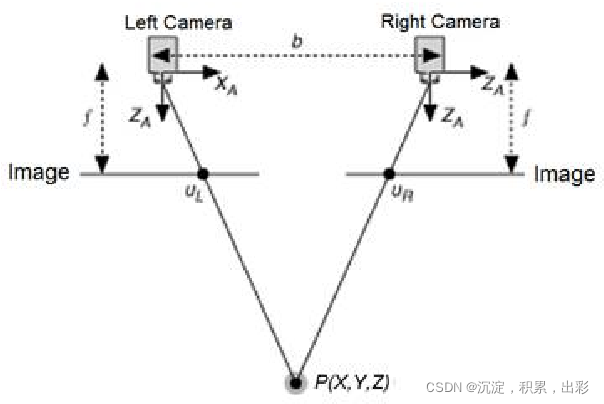

3. 双目相机 : 使用两个相机从不同位置获取物体的两幅图像，通过计算对应点的位置偏差，利用三角原理计算点的三维坐标。这种方法成本较低，适用于室内外多种环境，但在强光或弱纹理场景下可能存在匹配困难的问题。



这些数据获取方式各有优缺点，选择合适的方法需根据具体应用场景的需求和条件综合考虑。

3D点云数据结构

基本组成元素

在探讨3D点云数据结构时，我们首先需要了解其基本组成元素。3D点云数据的核心组成部分包括 空间坐标 、 颜色信息 和 法向量 等关键属性。这些元素共同构成了点云数据的完整信息框架，为后续处理和分析奠定了基础。

空间坐标

空间坐标 是点云数据中最基本也是最重要的属性。每个点都包含三个坐标值(X,Y,Z)，精确描述了该点在三维空间中的位置。这些坐标信息构成了点云数据的几何骨架，是重建三维模型和进行空间分析的基础。

颜色信息

颜色信息 为点云增添了丰富的视觉特征。通常采用RGB三元组表示，每个颜色通道的值范围为0至255。颜色信息不仅增强了点云的可视化效果，还在物体识别、场景分类等应用中扮演着关键角色。例如，在城市建模中，颜色信息可以帮助区分建筑物、植被和道路等不同地物。

法向量

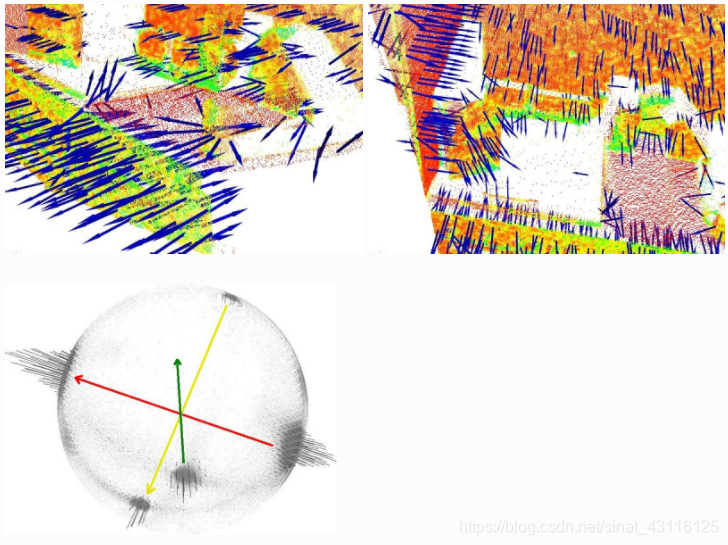

法向量 描述了点云中每个点的局部表面方向。它是一个单位向量，垂直于该点所在的局部平面。法向量的计算通常涉及邻域内的点，反映了点云的局部几何特征。在表面重建、点云配准和特征提取等算法中，法向量信息起着至关重要的作用。

值得注意的是，点云数据的这些基本组成元素并非孤立存在，而是相互关联的。例如，颜色信息和法向量常常被用来辅助空间坐标的理解和解释。这种多重属性的结合使得点云数据能够在三维空间中精确描述复杂的几何形态和物理特性，为后续的处理和分析提供了丰富的信息基础。

数据格式与存储

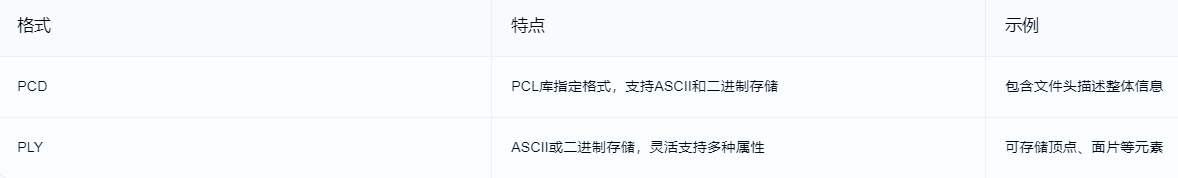

在3D点云数据结构的基础上，我们需要关注其存储方式。点云数据通常采用特定的文件格式进行存储，主要包括 PCD 和 PLY 格式：

这些格式的选择直接影响数据的读取效率和存储空间需求。例如，二进制存储通常比ASCII更紧凑，适合大规模数据处理。选择合适的存储格式对提高点云数据处理效率至关重要。​​​​​​​ ​​​​​​​

3D点云处理技术

点云配准

点云配准是3D点云处理中的核心环节，旨在将来自不同视角的点云数据对齐到同一坐标系下。这一过程对于实现精确的三维重建至关重要。在实际应用中，点云配准面临着诸多挑战，如数据噪声、局部最优解等问题。为此，研究人员开发了一系列先进的配准算法，其中最具代表性的是迭代最近点算法（ICP）及其改进版本。

ICP算法

迭代最近点算法（ICP） 是点云配准领域中最经典的算法之一。其核心思想是通过迭代的方式逐步减小源点云和目标点云之间的距离。ICP算法的具体步骤如下：

1. 计算对应点对

2. 估计变换参数

3. 应用变换

4. 重复上述步骤直到收敛

虽然ICP算法在理想情况下能给出较好的配准结果，但它对初始位置敏感，容易陷入局部最优解。为克服这些问题，研究人员提出了多种改进方案：

1. 基于特征的配准方法 ：通过提取点云的局部特征（如FPFH）来提高配准的鲁棒性。

2. 全局配准方法 ：如NDT算法，能在一定程度上缓解局部最优问题。

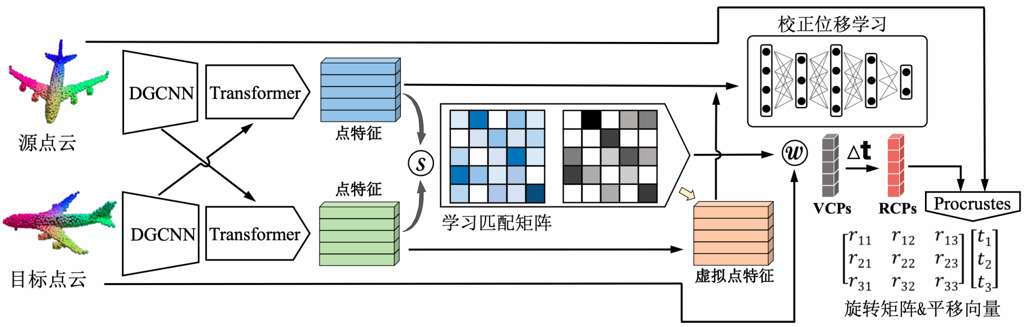

3. 深度学习方法 ：如DeepClosestPoint，利用神经网络学习点云的内在特征，提高配准精度。

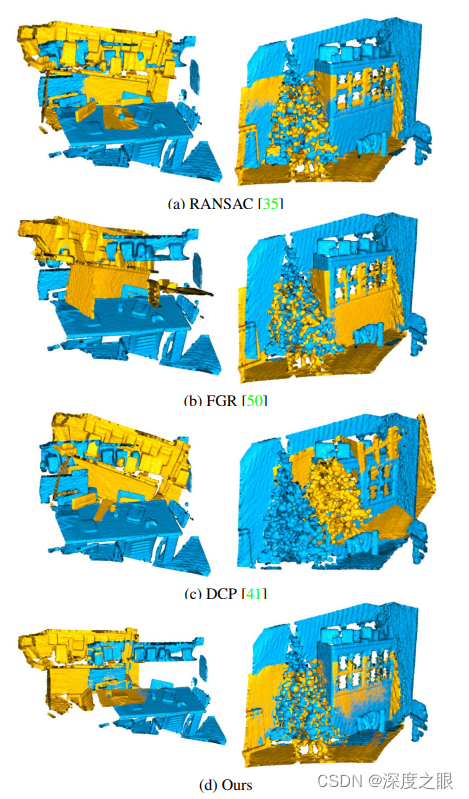

FINet算法

近年来，深度学习在点云配准领域取得了突破性进展。 FINet算法 就是一个典型代表。FINet创新性地引入了双分支结构，分别处理旋转和平移，有效解决了传统ICP算法中旋转和平移耦合的问题。同时，FINet在特征提取阶段引入了交互模块，实现了源点云和目标点云之间的信息交换，进一步提高了配准的精度和鲁棒性。

在实际应用中，点云配准技术广泛应用于三维重建、机器人定位与导航等领域。例如，在自动驾驶中，通过精确的点云配准，可以实现车辆的实时定位和周围环境的三维重建，为路径规划和决策提供关键依据。随着硬件设备的进步和算法的不断完善，点云配准技术将在更多的领域发挥重要作用，推动3D技术的发展和应用。

点云分割

点云分割是3D点云处理中的关键技术之一，旨在将复杂的点云数据分解为具有相似特征的子集。这一过程对于场景理解、目标识别和三维重建等应用至关重要。在实际应用中，点云分割面临着诸多挑战，如点云的无序性、不规则分布以及噪声等因素。为应对这些挑战，研究人员开发了多种高效的分割方法。

 点云分割的主要方法可分为两大类： 基于区域生长 和 基于聚类 。这两种方法各有优势，适用于不同的应用场景：

1. 基于区域生长的方法 通过寻找具有相似特性的点来构建连续的区域。一个典型的例子是 区域生长分割算法 ，它首先计算点云的法向量和曲率，然后根据预设的阈值进行迭代生长。这种方法特别适用于分割建筑物或地面的各个平面。

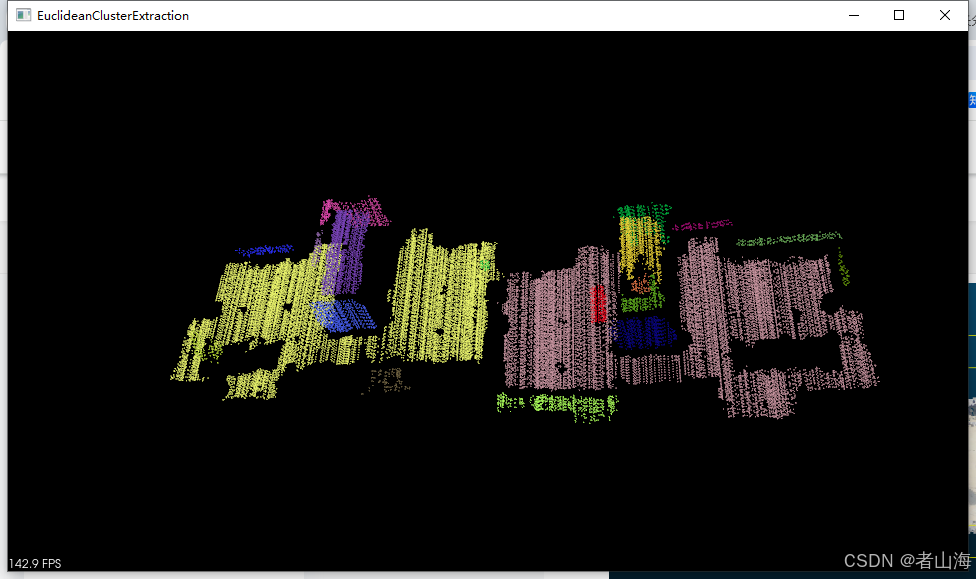

2. 基于聚类的方法 中， 欧氏聚类 是一种广泛应用的算法。它通过计算点之间的欧氏距离来分组相近的点。这种方法简单直观，但在处理复杂场景时可能遇到挑战。

近年来，深度学习技术在点云分割领域取得了显著进展。 PointNet 系列算法开创了直接处理点云数据的先河。PointNet通过巧妙设计的对称函数（如最大池化）来处理点云的无序性，实现了端到端的点云分割。随后， PointNet++ 进一步改进了局部特征提取，通过多层次的感受野机制提高了分割性能。

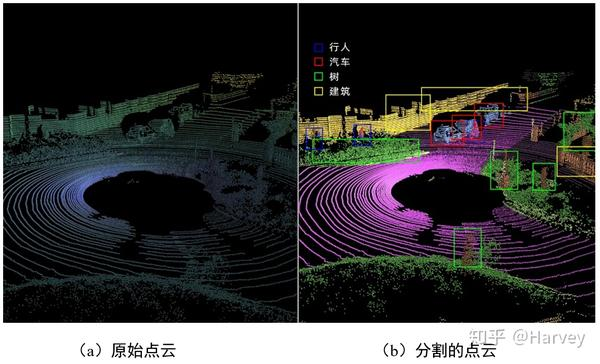

在实际应用中，点云分割技术在场景理解中发挥着关键作用。以自动驾驶为例，通过精确的点云分割，可以实现对道路、行人、车辆等不同元素的准确识别，为自动驾驶系统的决策提供可靠依据。这不仅提高了行车安全性，还为智能交通系统的实现奠定了基础。

点云分割技术的发展正在推动3D场景理解迈向更高水平。随着算法的不断优化和硬件性能的提升，我们可以期待在不久的将来，点云分割将在更多领域展现出其巨大潜力，为智能化、自动化技术的发展注入新的动力。

特征提取

在3D点云处理中，特征提取是一个至关重要的环节，它直接影响后续的点云配准、分类和识别等任务的性能。然而，由于点云数据的固有特性，特征提取面临诸多挑战。本节将深入探讨3D点云特征提取的难点，并介绍常用的局部和全局特征描述子。

特征提取难点

3D点云特征提取的主要难点包括：

1. 点云的无序性和不规则性 ：点云中的点没有固定的排列顺序，且在空间中分布不均匀，这增加了特征提取的复杂度。

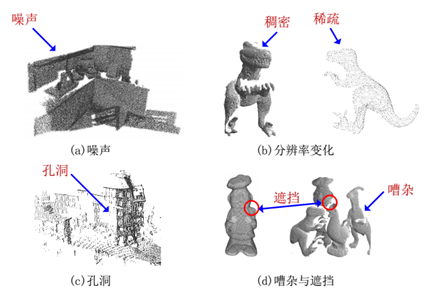

2. 局部几何特征的提取 ：需要考虑点云的局部几何结构，同时还要处理由自遮挡、遮挡、噪声和数据分辨率变化等因素引起的孔洞、噪声和数据分辨率变化等问题。

3. 特征的鲁棒性 ：理想的特征应该对刚体变换（如旋转和平移）具有不变性，同时还需要对噪声和数据分辨率变化具有良好的鲁棒性。

局部特征描述子

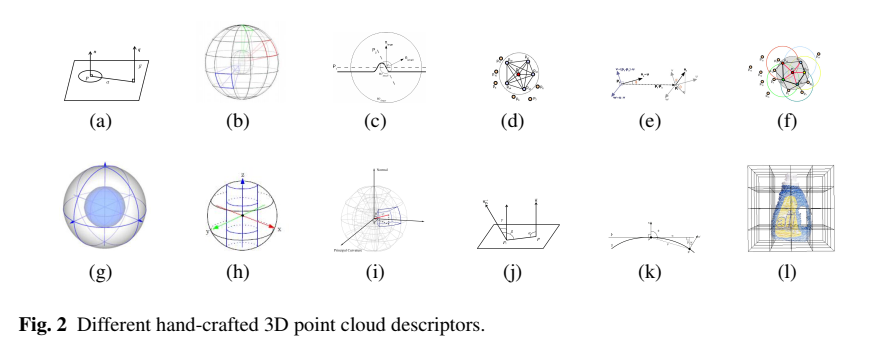

常用的局部特征描述子包括：

1. SHOT特征描述子 （Signature of Histograms of Orientations）：

• 原理：在特征点处建立局部参考系，用邻域点的空间位置信息和几何特征统计信息来描述点云局部特征

• 特点：对刚体变换具有不变性，同时对噪声和数据分辨率变化具有一定的鲁棒性

1. FPFH特征描述子 （Fast Point Feature Histograms）：

• 原理：通过对点云的局部区域进行几何特征分析，构建描述子

• 特点：计算速度快，适用于大规模点云数据

全局特征描述子

全局特征描述子包括：

1、3D形状内容描述子 （3D Shape Contexts）

• 原理：利用向量描述曲面指定点及邻域的形状特征

• 特点：结构简单，辨别力强，对噪声不敏感

2、旋转图像 （Spin Image）

• 原理：通过将点云投影到球面上，形成二维图像表示

• 特点：对旋转具有不变性，可用于3D模型检索和配准

近年来，深度学习技术在点云特征提取领域取得了突破性进展。 PointNet 系列算法通过设计对称函数（如最大池化）来处理点云的无序性，实现了端到端的特征提取。这种基于深度学习的方法不仅能自动学习特征，还能有效处理点云的不规则性和稀疏性，为点云特征提取开辟了新途径。

在实际应用中，特征提取技术广泛应用于3D重建、机器人定位与导航等领域。例如，在自动驾驶中，通过精确的特征提取，可以实现对道路、行人、车辆等不同元素的准确识别，为路径规划和决策提供关键依据。随着算法的不断优化和硬件性能的提升，我们可以期待在未来看到更加高效和鲁棒的特征提取方法，推动3D点云技术在各领域的应用深化。

深度学习在3D点云中的应用

 点云分类

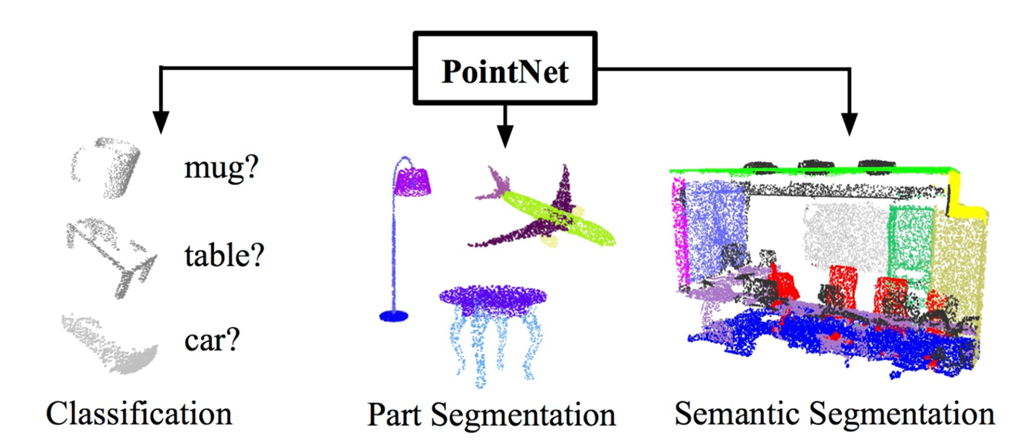

在3D点云处理领域，深度学习技术的应用为点云分类带来了革命性的进步。PointNet作为首个成功应用于点云分类的深度学习模型，开创了直接处理无序点云数据的先河。其核心设计理念巧妙地解决了点云数据的无序性问题，为后续研究奠定了坚实基础。

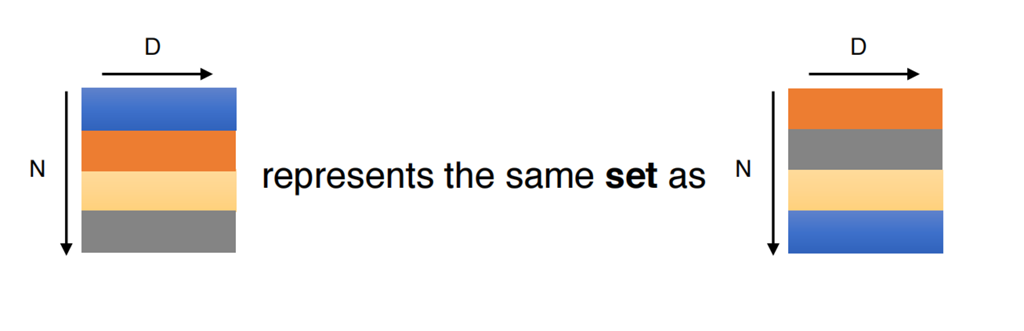

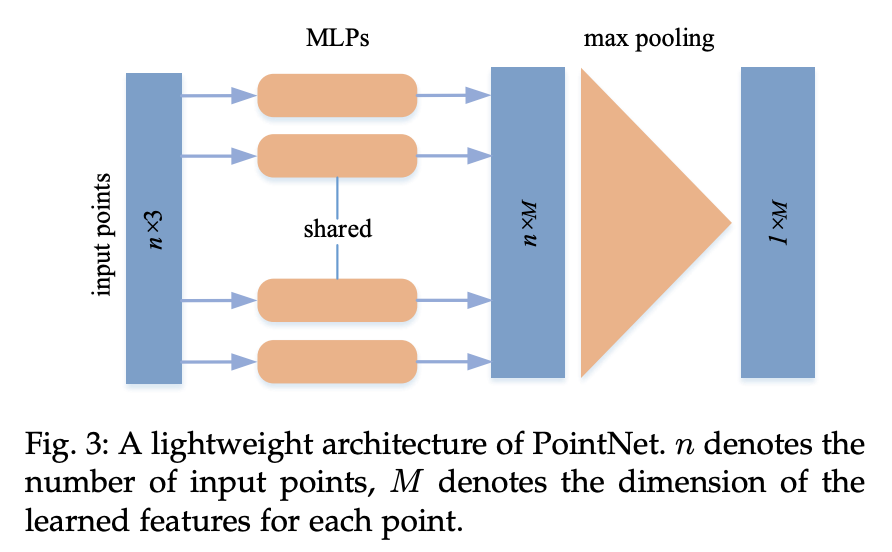

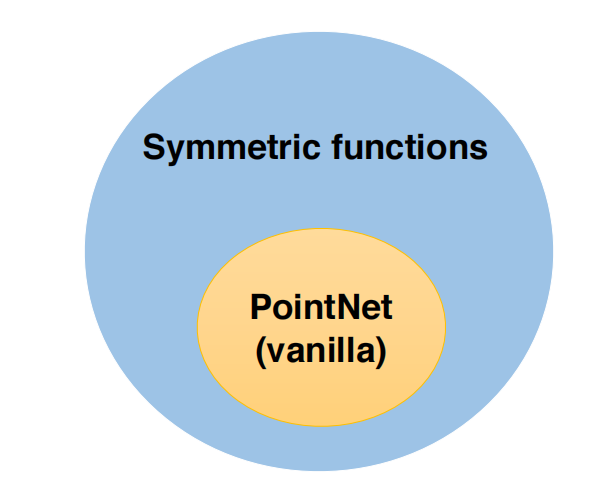

PointNet的核心思想在于设计了一个对称函数，通过最大池化操作来处理点云的无序性。具体而言，网络首先对每个点进行特征提取，然后应用最大池化操作来聚合所有点的特征，生成全局特征向量。这种方法确保了网络对点云的排列顺序不敏感，从而实现了置换不变性。

PointNet的网络结构主要包括以下几个关键组件：

1. 输入变换网络(Input Transform) ：学习一个3x3的仿射变换矩阵，对输入点云进行空间对齐，提高模型对不同姿态点云的鲁棒性。

2. 特征变换网络(Feature Transform) ：学习一个64x64的变换矩阵，对提取的特征进行对齐，进一步增强模型的表达能力。

3. 多层感知机(MLP) ：用于提取点云的局部特征。



4. 最大池化层 ：将局部特征聚合为全局特征。



5. 分类网络 ：基于全局特征进行最终的分类预测。

PointNet的优势在于其简洁而优雅的设计，能够直接处理原始点云数据，无需复杂的预处理步骤。这种方法大大提高了处理效率，同时也保留了点云数据的原始信息。然而，PointNet也存在一些局限性，如对局部结构的捕捉能力相对较弱，这在复杂场景下的分类任务中可能会影响性能。

为了解决这些问题，后续研究提出了许多改进方案。其中， PointNet++ 是一个典型的代表。它通过引入多层次的特征提取结构，有效提升了对局部结构的感知能力。PointNet++的核心思想是通过“采样-分组-特征提取”的过程，逐层构建从局部到全局的特征表示。这种方法不仅增强了模型的局部感知能力，还实现了对不同尺度特征的有效捕捉，显著提高了在复杂场景下的分类性能。

这些深度学习方法在点云分类任务中展现出了卓越的性能，为3D点云处理领域带来了巨大的推动力。它们的成功应用不仅限于静态点云分类，还延伸到了动态场景理解、目标检测等多个领域，为3D感知技术的发展开辟了新的可能性。

3D目标检测

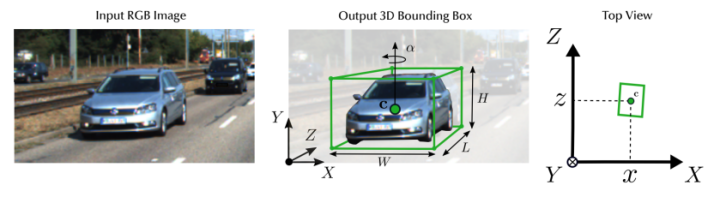

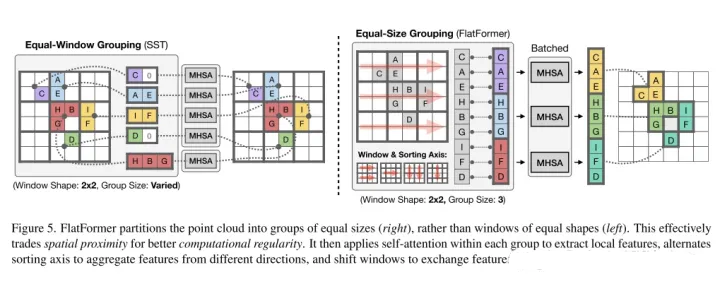

在3D目标检测领域，基于点云的检测方法近年来取得了显著进展。VoxelNet和PointPillars是两种代表性算法，它们各自采用了独特的策略来处理点云数据，以实现高效的3D目标检测。

VoxelNet

VoxelNet 作为一种端到端的3D目标检测方法，其核心思想是将点云数据转换为体素表示。这种方法通过将点云分割成等间距的3D体素，并在每个体素内应用体素特征编码(VFE)层，将一组点转换为统一的特征表示。VFE层通过结合点特征和局部聚合特征，实现了体素内点的交互，从而编码出能够描述局部3D形状信息的特征。

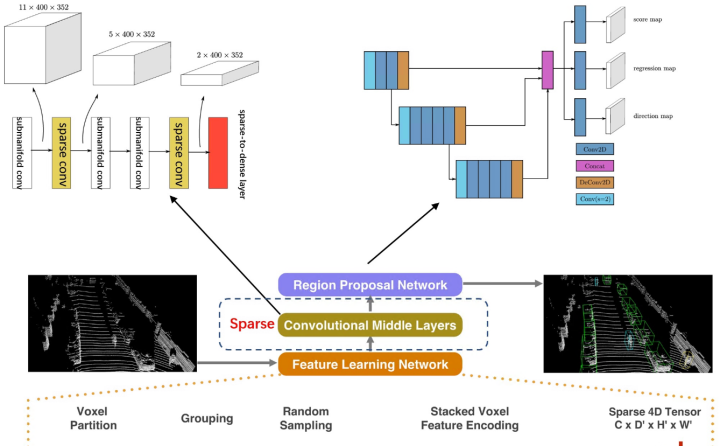

VoxelNet的架构主要包括三个部分：

1. 特征学习网络 ：负责将输入的点云分割成等间距的3D体素，并在每个体素内通过体素特征编码(VFE)层将点转换为特征表示。

2. 卷积中间层 ：使用3D卷积、批量归一化(BN)和ReLU激活函数来处理由VFE层输出的稀疏4D张量，逐步扩展感受野，将局部体素特征聚合成更广泛的空间上下文。

3. 区域提议网络(RPN) ：负责生成3D检测结果，利用修改后的架构，包括全卷积层、上采样和特征映射的连接，最终输出概率得分图和回归图。

VoxelNet的一个关键优势在于其端到端的训练方式。通过定义适当的损失函数，VoxelNet能够同时优化特征学习和边界框预测，实现了从原始点云到3D目标检测的全过程自动化。

PointPillars

PointPillars 是另一种基于点云的3D目标检测方法，其创新之处在于采用了“pillar”（柱状体）的概念。这种方法将点云数据划分为一系列垂直排列的支柱，然后通过2D卷积在网络表示上进行特征提取。这种方法能够更有效地处理大规模点云数据，并保留重要信息，同时在速度和准确性之间取得了良好的平衡。

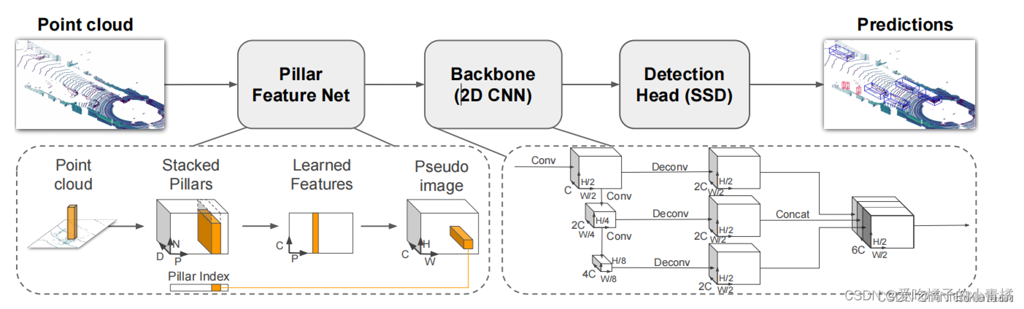

PointPillars的检测过程主要包括以下步骤：

1. 将X-Y平面上的输入激光雷达点云等间隔离散化，构成一组支柱(pillars)



2. 创建维度为(D, P, N)的密集张量，其中D表示点的特征维度数，P表示非空支柱的数量，N表示每个支柱包含点的个数
3. 使用PointNet简化版网络结构对每个支柱中的点进行特征提取
4. 对多通道特征图进行最大池化，创建维度为(C, P)的输出张量
5. 通过编码将特征分散回原始支柱位置，获得维度为(C, H, W)的伪图像
6. 使用二维卷积神经网络(2DCNN)提取不同支柱之间的空间和语义特征
7. 通过SSD检测头模块完成包围框的回归和目标的分类

PointPillars的一个显著特点是其高效的特征提取过程。通过将点云数据转化为伪图像的形式，PointPillars能够充分利用成熟的2D卷积神经网络技术来进行特征提取，大大提高了计算效率。这种方法特别适合处理大规模点云数据，同时保持了对局部细节的敏感性。

应用

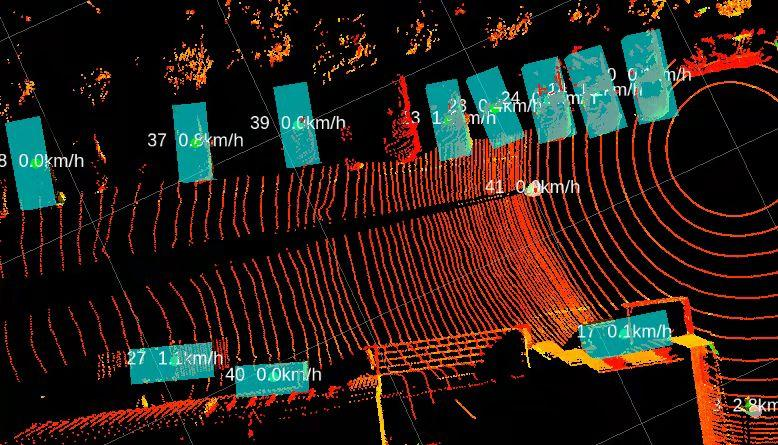

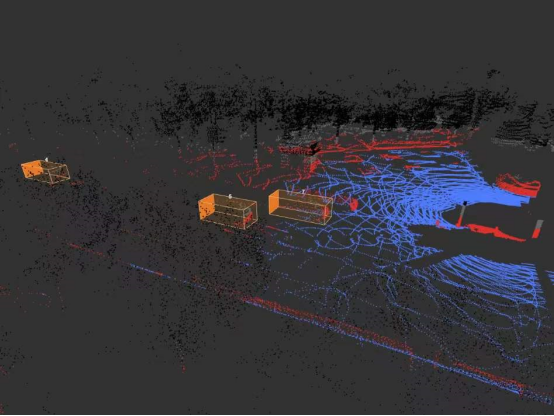

在自动驾驶领域，VoxelNet和PointPillars等基于点云的3D目标检测方法发挥了关键作用。这些方法能够实时检测和识别道路上的车辆、行人和其他障碍物，为自动驾驶系统提供准确的环境感知信息。通过高精度的3D物体检测，自动驾驶系统可以更安全地导航和避免潜在的碰撞，显著提高了行车安全性。

然而，这些方法也面临一些挑战，如小尺寸目标检测效果较差、遮挡情况下的漏检等问题。为解决这些问题，研究人员提出了多种改进方案，如在支柱特征网络中增加点云特征表示来丰富特征编码，以及在伪图像上应用空间注意力机制来重新计算编码后空间点的特征权重。这些改进方法能够显著提高小尺寸目标的检测精度，同时保持对大尺寸目标的稳定检测性能。

3D点云技术的应用与展望

应用领域

3D点云技术在多个领域展现出巨大潜力，尤其在自动驾驶方面发挥着关键作用。通过精确的点云配准和分割技术，自动驾驶系统能够实时感知周围环境，识别道路、行人和障碍物，为路径规划和决策提供可靠依据。在机器人视觉领域，3D点云帮助机器人实现对复杂环境的理解和导航，提高操作精度。虚拟现实和增强现实中，点云技术用于创建逼真的3D场景，提升用户体验。

这些应用充分展示了3D点云技术在智能化和数字化转型中的重要地位，为未来的技术革新铺平了道路。

未来发展趋势

3D点云技术正朝着多模态融合和实时处理的方向快速发展。未来趋势包括：

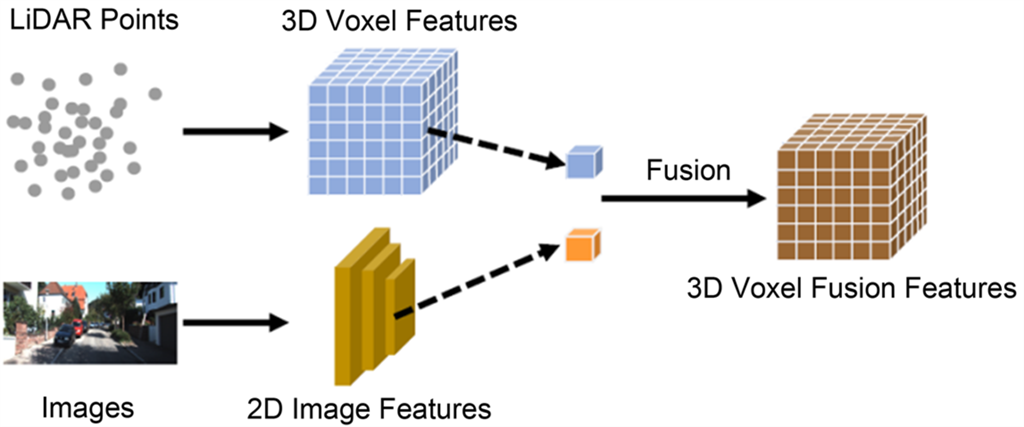

1. 多模态融合 ：将点云与2D图像、深度信息相结合，提升环境感知的准确性和鲁棒性。



2. 实时处理 ：开发轻量级算法，实现实时点云处理和分析，满足自动驾驶等实时应用需求。
3. 跨模态迁移学习 ：探索点云与其他模态间的知识迁移，提高模型泛化能力和适应性。
4. 自监督学习 ：利用大规模无标注点云数据，开发高效的自监督学习算法，降低数据标注成本。

这些发展方向将推动3D点云技术在自动驾驶、机器人、虚拟现实等领域的应用深化，促进人工智能和自动化技术的整体进步。

---
