欧拉角

欧拉角是一种表示三维空间中旋转的方法，它由三个角度组成，通过设定物体绕 指定顺序 的轴进行旋转，可以直接对物体的 .rotation 属性进行操作。

rotation 属性是一个欧拉角对象，表示物体的旋转角度。欧拉角由三个角度组成，分别是绕 x 轴的旋转角度、绕 y 轴的旋转角度和绕 z 轴的旋转角度。

// 创建一个立方体
const cube = new THREE.Mesh(
  new THREE.BoxGeometry(1, 1, 1),
  new THREE.MeshBasicMaterial({ color: 0xff0000 })
);
scene.add(cube);

let euler = new THREE.Euler(Math.PI / 2, 0, 0);
cube.rotation.copy(euler);

console.log(cube.rotation);
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.

Euler(x, y, z, order)： 创建一个欧拉角对象，其中 x、y、z 分别表示绕 x 轴、y 轴和 z 轴的旋转角度，order 表示旋转顺序。

换算： 欧拉角不能直接使用度数，需要把度数转换为弧度值，弧度 = (Math.PI / 180) * 度数。

简洁写法： cube.rotation.set(x, y, z)。

注意： 欧拉角不能直接赋值，需要使用 .copy() 方法进行赋值。

// 创建一个立方体
const cube = new THREE.Mesh(
  new THREE.BoxGeometry(1, 1, 1),
  new THREE.MeshBasicMaterial({ color: 0xff0000 })
);
scene.add(cube);

let angle = 0;
function animate() {
  angle += 1;
  cube.rotation.x = (angle * Math.PI) / 180;
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
}
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.

可以使用 THREE.Euler() 、 .set() 来统一操作 .rotation，也可以通过 .x 、 .y 、 .z 来分别操作。

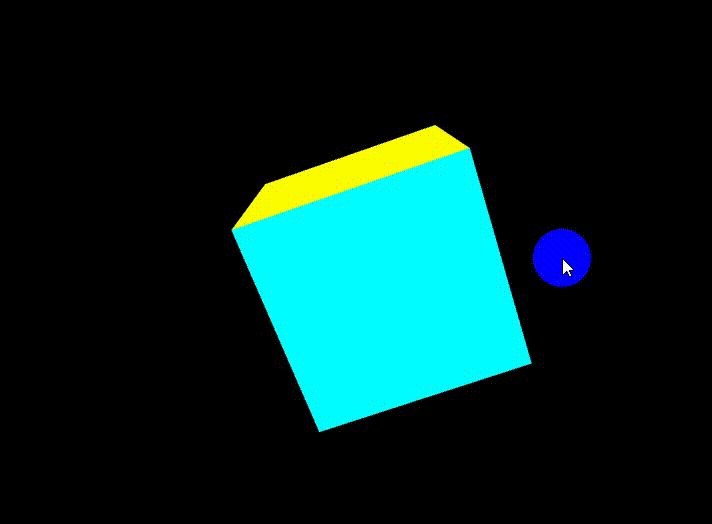

旋转死锁：Threejs 四元数魔法对抗欧拉角困局_四元数

方法

  • rotateX(angle)： 绕 x 轴旋转 angle 弧度。

  • rotateY(angle)： 绕 y 轴旋转 angle 弧度。

  • rotateZ(angle)： 绕 z 轴旋转 angle 弧度。

区别： rotateX() 、 rotateY() 、 rotateZ() 多次使用，会叠加旋转角度，而 set() 每次使用，都会覆盖旋转角度。

四元数

四元数是一种表示三维空间中旋转的方法，它由四个部分组成，分别是 w、x、y、z。其中 w 是实部，x、y、z 是虚部。

为什么使用四元数： 欧拉角在旋转过程中会出现万向节死锁问题，而四元数不会。

万向节死锁

原理： 当其中两个旋转轴重合时，就会发生万向节死锁。这会致使失去一个自由度，进而难以预测和控制物体的旋转。在欧拉角的表示里，通常是当绕其中一个轴旋转 ±90 度时，另外两个轴会重合，从而出现万向节死锁。

例如： 假设一个物体绕 Y 轴旋转 90 度，此时 X 轴和 Z 轴就会重合。这时候，不管是绕 X 轴旋转还是绕 Z 轴旋转，产生的效果是一样的，这就意味着失去了一个自由度，这种现象就是万向节死锁。

//万向节死锁示例
const cube = new THREE.Mesh(
  new THREE.BoxGeometry(1, 1, 1),
  new THREE.MeshBasicMaterial({ color: 0xff0000 })
);
scene.add(cube);

//y轴旋转90度
cube.rotation.y = Math.PI / 2;

let angle = 0;
function animate() {
  angle += 1;
  cube.rotation.x = (angle * Math.PI) / 180;
  cube.rotation.z = (angle * Math.PI) / 180;
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
}
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.

quaternion

在四元数中是通过操作quaternion来实现的，其中quaternion是一个四元数对象，表示物体的旋转。

quaternion 属性是一个四元数对象，表示物体的旋转。四元数由四个部分组成，分别是 w、x、y、z。其中 w 是实部，x、y、z 是虚部。

1. 创建四元数

const quaternion = new THREE.Quaternion(x, y, z, w);
  • 1.

其中 x、y、z、w 分别是四元数的分量。如果不传入参数，则默认为 (0, 0, 0, 1)。

2. 四元数计算公式

q = (x, y, z, w) = (sin(θ/2) * ux, sin(θ/2) * uy, sin(θ/2) * uz, cos(θ/2))

const angle = (30 * Math.PI) / 180; // 将角度转换为弧度
const halfAngle = angle / 2;
const sinHalfAngle = Math.sin(halfAngle);
const cosHalfAngle = Math.cos(halfAngle);
const quaternion = new THREE.Quaternion(
  sinHalfAngle * 1, //解释
  sinHalfAngle * 0,
  sinHalfAngle * 0,
  cosHalfAngle
);
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.

绕着哪个轴旋转，哪个轴的分量就为 1，其他轴的分量就为 0。

3. 设置四元数

cube.quaternion.copy(quaternion);
  • 1.

简洁写法： setFromAxisAngle(axis, angle) 从轴和角度创建四元数。

1. axis： 表示旋转轴的向量，例如 new THREE.Vector3(1, 0, 0) 表示绕 x 轴旋转。

2. angle： 表示旋转角度，单位是弧度。

const quaternion = new THREE.Quaternion();
const axis = new THREE.Vector3(1, 0, 0); // 绕 x 轴旋转
const angle = (Math.PI / 180) * 90; // 旋转 90 度
quaternion.setFromAxisAngle(axis, angle);
  • 1.
  • 2.
  • 3.
  • 4.

方法

  • setFromEuler(euler)： 从欧拉角创建四元数。

  • multiply(quaternion)： 将当前四元数与另一个四元数相乘，会改变当前四元数。

  • multiplyQuaternions(a, b)： 将两个四元数相乘，返回一个新的四元数。

解决死锁

// 解决万向节死锁示例
const cube = new THREE.Mesh(
  new THREE.BoxGeometry(1, 1, 1),
  new THREE.MeshBasicMaterial({ color: 0xff0000 })
);
scene.add(cube);

//y轴旋转90度
cube.quaternion.setFromAxisAngle(new THREE.Vector3(0, 1, 0), Math.PI / 2);

function animate() {
  // 创建一个四元数qx
  const qx = new THREE.Quaternion();
  // 将qx设置为绕x轴旋转0.01弧度的四元数
  qx.setFromAxisAngle(new THREE.Vector3(1, 0, 0), 0.01);
  // 将cube的旋转四元数与qx相乘
  cube.quaternion.multiplyQuaternions(qx, cube.quaternion);
  // 创建一个四元数qz
  const qz = new THREE.Quaternion();
  // 将qz设置为绕z轴旋转0.01弧度的四元数
  qz.setFromAxisAngle(new THREE.Vector3(0, 0, 1), 0.01);
  // 将cube的旋转四元数与qz相乘
  cube.quaternion.multiplyQuaternions(qz, cube.quaternion);
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
}
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.
  • 19.
  • 20.
  • 21.
  • 22.
  • 23.
  • 24.
  • 25.
  • 26.

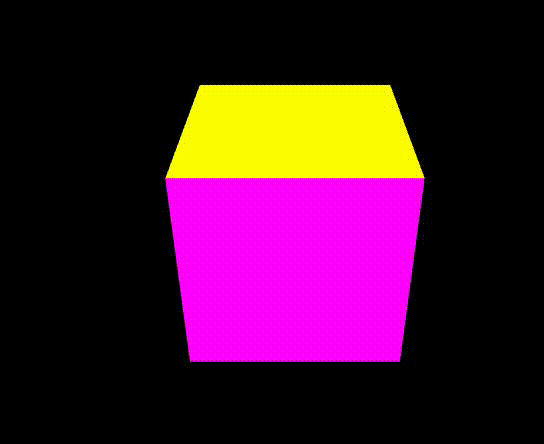

旋转死锁：Threejs 四元数魔法对抗欧拉角困局_Threejs_02
