基于K210开发板LCD触摸屏读取坐标数据测试

开发板

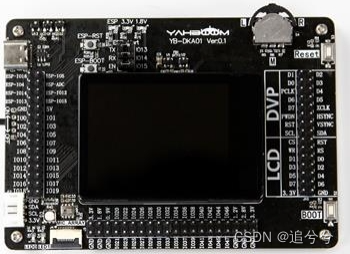

K210开发板

实验目的

主要学习 K210 通过 I2C 读取触摸屏的坐标，并打印出来，显示在 LCD上。

实验准备

实验元件

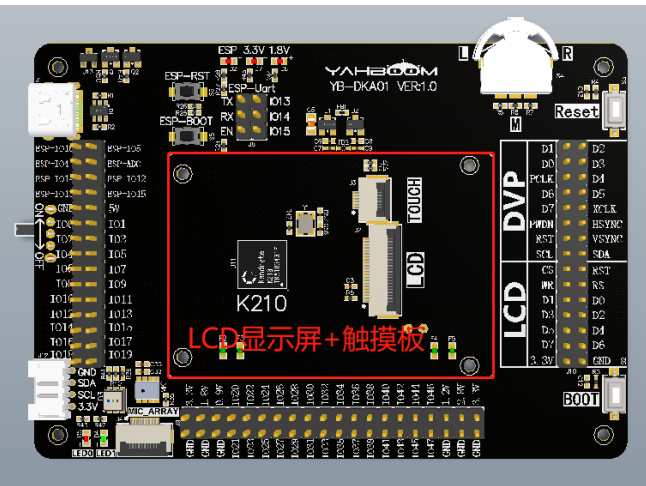

LCD 显示屏+触摸板

元件特性

K210 开发板自带 2.0 寸触摸屏，其实是 LCD 显示屏上贴一个触摸板组成，LCD显示屏上一节课已经学过，而触摸板为电容触摸板，与手机上使用的电容屏原理一样，可以直接用手指触摸，而不像电阻屏一样要用指甲按。电容屏具有相应时间短，精确度高，使用寿命长，操作简单方便等特点。触摸板使用的是 I2C 通讯，能够稳定传输数据，并且支持与其他 I2C 设备并联到同一个 I2C 接口上通讯。

硬件连接

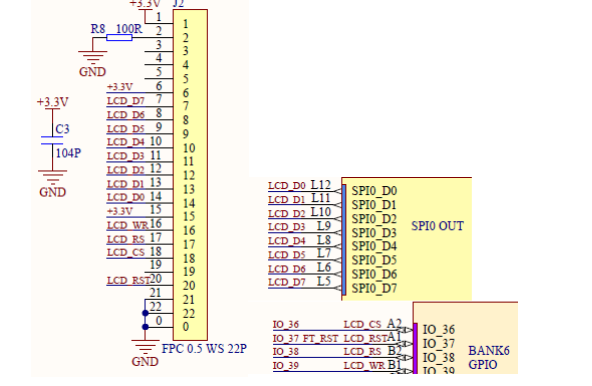

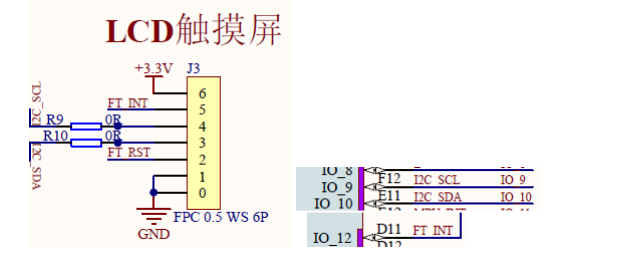

K210 开发板出厂默认已经安装好 LCD 显示屏和触摸板，其中 LCD 显示屏的LCD_D0~D7 总共八个引脚连接到 SPI0_D0~D7 上，LCD_CS 连接到 IO36 上，LCD_RST连接到 IO37 上，LCD_RS 连接 IO3 上，LCD_WR 连接 IO39 上；触摸板的 I2C_SCL连接到 IO9，I2C_SDA 连接到 IO10，FT_INT 连接到 IO12，FT_RST 连接到 IO37，与 LCD 显示屏共用使用一个 RST 接口。

SDK 中对应 API 功能

以头文件 i2c.h为例

• I2C 总线用于和多个外部设备进行通信。多个外部设备可以共用一个 I2C总线。
• I2C 模块具有独立的 I2C 设备封装外设相关参数，自动处理多设备总线争用的功能。
• K210 芯片集成电路总线有 3个 I2C总线接口，都可以作为 I2C 主机(MASTER)模式或从机(SLAVE)模式来使用。
• I2C 接口支持标准模式(0 到 100kb/s)，快速模式(<=400kb/s)，7 位或10 位寻址模式，批量传输模式，中断或轮询模式操作。

登录后复制

• i2c_init：初始化 I2C，配置从机地址、寄存器位宽度和 I2C 速率。
• i2c_init_as_slave：配置 I²C 为从模式。
• i2c_send_data：I2C 写数据。
• i2c_send_data_dma：I2C 通过 DMA 写数据。
• i2c_recv_data：I2C 通过 CPU 读数据。
• i2c_recv_data_dma：I2C 通过 dma 读数据。
• i2c_handle_data_dma：I2C 使用 dma 传输数据。

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.

实验原理

• 电容式触摸屏技术是利用人体的电流感应进行工作的。电容式触摸屏是一块 四层复合玻璃屏，玻屏的内表面和夹层各涂有一层 ITO，最外层是一薄层矽土 玻璃保护层，夹层 ITO 涂层作为工作面，角上引出四个电极，内层ITO 为屏 蔽层以保证良好的工作环境。当手指触摸在金属层上时，由于人体电场，用户 和触摸屏表面形成以一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。这个电流分别从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四 个电流比例的精确计算，得出触摸点的位置。

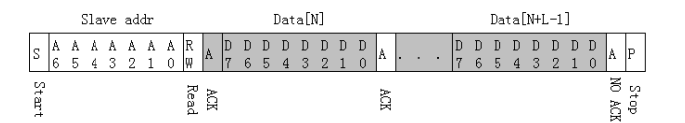

• I2C 是一种总线式结构，它只需要 SCL 时钟信号线与 SDA 数据线，两根线就能将连接与总线上设备实现数据通信，由于它的简便的构造设计，于是成为一种较为常用的通信方式。由于 I2C 采用的是主从式通信方式，所以，通信的过程完全由主设备仲裁。在通信之前，必须由主设备发送一个起始信号，决定数据是否可以开始传送，并且在结束通信时，必须再由主设备发送一个结束信号，以表示通信已经结束。 I2C 向寄存器写入数据的过程：I2C 从寄存器读取数据的过程：

实验过程

1. 首先初始化 K210 的硬件引脚和软件功能使用的是 FPIOA 映射关系

登录后复制

#define PIN_LCD_CS             (36)
#define PIN_LCD_RST            (37)
#define PIN_LCD_RS             (38)
#define PIN_LCD_WR             (39)

#define PIN_FT_RST             (37)
#define PIN_FT_INT             (12)
#define PIN_FT_SCL             (9)
#define PIN_FT_SDA             (10)

/*****************************SOFTWARE-GPIO********************************/
// 软件GPIO口，与程序对应
#define LCD_RST_GPIONUM        (0)
#define LCD_RS_GPIONUM         (1)

#define FT_INT_GPIONUM         (2)
#define FT_RST_GPIONUM         (3)

/*****************************FUNC-GPIO************************************/
// GPIO口的功能，绑定到硬件IO口
#define FUNC_LCD_CS             (FUNC_SPI0_SS3)
#define FUNC_LCD_RST            (FUNC_GPIOHS0 + LCD_RST_GPIONUM)
#define FUNC_LCD_RS             (FUNC_GPIOHS0 + LCD_RS_GPIONUM)
#define FUNC_LCD_WR             (FUNC_SPI0_SCLK)

#define FUNC_FT_RST             (FUNC_GPIOHS0 + FT_RST_GPIONUM)
#define FUNC_FT_INT             (FUNC_GPIOHS0 + FT_INT_GPIONUM)
#define FUNC_FT_SCL             (FUNC_I2C0_SCLK)
#define FUNC_FT_SDA             (FUNC_I2C0_SDA)

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.
• 23.
• 24.
• 25.
• 26.
• 27.
• 28.
• 29.

登录后复制

void hardware_init(void)
{
    /**
    *lcd_cs	    36
    *lcd_rst	37
    *lcd_rs	    38
    *lcd_wr 	39
    **/
    fpioa_set_function(PIN_LCD_CS, FUNC_LCD_CS);
    fpioa_set_function(PIN_LCD_RST, FUNC_LCD_RST);
    fpioa_set_function(PIN_LCD_RS, FUNC_LCD_RS);
    fpioa_set_function(PIN_LCD_WR, FUNC_LCD_WR);

    /* 使能SPI0和DVP */
    sysctl_set_spi0_dvp_data(1);

    /* I2C FT6236 */
    // fpioa_set_function(PIN_FT_RST, FUNC_FT_RST);
    fpioa_set_function(PIN_FT_INT, FUNC_FT_INT);
    fpioa_set_function(PIN_FT_SCL, FUNC_FT_SCL);
    fpioa_set_function(PIN_FT_SDA, FUNC_FT_SDA);
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.

2. 设置 LCD 的 IO 口电平电压为 1.8V。

登录后复制

void io_set_power(void)
{
    sysctl_set_power_mode(SYSCTL_POWER_BANK6, SYSCTL_POWER_V18);
}

• 1.
• 2.
• 3.
• 4.

3. 由于触摸板需要使用中断来判断屏幕是否有触摸，所有需要初始化中断并使能全局中断。

登录后复制

/* 系统中断初始化，并使能全局中断 */
    plic_init();
    sysctl_enable_irq();

• 1.
• 2.
• 3.

4. 初始化 LCD 显示屏，并显示图片和字符串欢迎语

登录后复制

/* 初始化LCD */
    lcd_init();

    /* 显示图片 */
    uint16_t * img = &gImage_logo;
    lcd_draw_picture_half(0, 0, 320, 240, img);
    sleep(1);
    lcd_draw_string(16, 40, "Hello Yahboom", RED);
    lcd_draw_string(16, 60, "Nice to meet you!", BLUE);

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.

5. 初始化触摸板，并通过 LCD 显示和串口打印触摸提示。

登录后复制

/* 初始化触摸板 */
    ft6236_init();
    printf("Hi!Please touch the screen to get coordinates!\n");
    lcd_draw_string(16, 180, "Please touch the screen to get coord!", RED);

• 1.
• 2.
• 3.
• 4.

触摸板 FT6236 的初始化比较简单，分为硬件初始化和软件初始化，软件初始化主要是设置 FT6236 的寄存器，唤醒 FT6236 设置触摸灵敏度和扫描周期。

登录后复制

/* 初始化ft6236 */
void ft6236_init(void)
{
    ft6236.touch_state = 0;
    ft6236.touch_x = 0;
    ft6236.touch_y = 0;

    /* 硬件初始化 */
    ft6236_hardware_init();

    /* 软件初始化 */
    i2c_hardware_init(FT6236_I2C_ADDR);
    ft_i2c_write(FT_DEVIDE_MODE, 0x00);
    /* 设置触摸有效值，越小越灵敏，def=0xbb */
    ft_i2c_write(FT_ID_G_THGROUP, 0x12);    // 0x22
    /* 工作扫描周期，用于控制报点率，def=0x08, 0x04~0x14 */
    ft_i2c_write(FT_ID_G_PERIODACTIVE, 0x06);
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.

6. 硬件引脚初始化，主要是修改触摸板复位引脚的电平，这里与屏幕使用同一个复位引脚，所以不需要再复位操作。再设置 FT_INT 中断引脚为输入，中断回调函数为 ft6236_isr_cb，并在中断函数中修改触摸屏的状态。

登录后复制

void ft6236_hardware_init(void)
{
    /* 与屏幕使用不同复位引脚时设置为1 */
    #if (0)
    {
        gpiohs_set_drive_mode(FT_RST_GOIONUM, GPIO_DM_OUTPUT);
        ft6236_reset_pin(LEVEL_LOW);
        msleep(50);
        ft6236_reset_pin(LEVEL_HIGH);
        msleep(120);
    }
    #endif

    gpiohs_set_drive_mode(FT_INT_GPIONUM, GPIO_DM_INPUT);
    gpiohs_set_pin_edge(FT_INT_GPIONUM, GPIO_PE_RISING);
    gpiohs_irq_register(FT_INT_GPIONUM, FT6236_IRQ_LEVEL, ft6236_isr_cb, NULL);
    msleep(5);

}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.

7. FT6236通过I2C通讯的方式来读和写数据，以下是触摸板 I2C控制的函数：

登录后复制

/* I2C写数据 */
static void ft_i2c_write(uint8_t reg, uint8_t data)
{
    i2c_hd_write(FT6236_I2C_ADDR, reg, data);
}

/* I2C读数据 */
static void ft_i2c_read(uint8_t reg, uint8_t *data_buf, uint16_t length)
{
    i2c_hd_read(FT6236_I2C_ADDR, reg, data_buf, length);
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.

初始化 I2C，设置从机地址，数据位宽度，I2C 通讯速率等，

登录后复制

static uint16_t _current_addr = 0x00;

/* 硬件初始化I2C，设置从机地址，数据位宽度，I2C通讯速率 */
void i2c_hardware_init(uint16_t addr)
{
    i2c_init(I2C_DEVICE_0, addr, ADDRESS_WIDTH, I2C_CLK_SPEED);
    _current_addr = addr;
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.

向寄存器 reg 写入一个数据 data ，写入成功返回 0，失败则返回非 0，

登录后复制

/* 向寄存器reg写入一个数据data ，写入成功返回0，失败则返回非0*/
uint16_t i2c_hd_write(uint8_t addr, uint8_t reg, uint8_t data)
{
    if (_current_addr != addr)
    {
        i2c_hardware_init(addr);
    }
    uint8_t cmd[2];
    cmd[0] = reg;
    cmd[1] = data;
    uint16_t error = 1;
    error = i2c_send_data(I2C_DEVICE_0, cmd, 2);
    return error;
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.

从寄存器 reg 读取 length 个数据保存到 data_buf，读取成功返回 0，失败则返回非 0。

登录后复制

/* 从寄存器reg读取length个数据保存到data_buf，读取成功返回0，失败则返回非0 */
uint16_t i2c_hd_read(uint8_t addr, uint8_t reg, uint8_t *data_buf, uint16_t length)
{
    if (_current_addr != addr)
    {
        i2c_hardware_init(addr);
    }
    uint16_t error = 1;
    error = i2c_recv_data(I2C_DEVICE_0, ®, 1, data_buf, length);
    return error;
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.

8. main 函数里最后是一个 while(1)循环，读取触摸屏的坐标 XY 值，然后通过串口打印出来，再显示到 LCD 显示屏上。每次显示完成后都需要刷新以下显示的位置，否则旧数据会重叠到一起，所以 lcd_clear_coord 函数就是清除坐标的作用。

登录后复制

while (1)
    {
        /* 刷新数据位，清空上次显示的数据 */
        if (is_refresh)
        {
            lcd_clear_coord();
            is_refresh = 0;
        }

        /* 如果触摸到触摸屏的时候 */
        if (ft6236.touch_state & TP_COORD_UD)
        {
            ft6236.touch_state &= ~TP_COORD_UD;
            /* 扫描触摸屏 */
            ft6236_scan();
            /* 串口打印X Y 坐标 */
            printf("X=%d, Y=%d \n ", ft6236.touch_x, ft6236.touch_y);
            sprintf(coord, "(%d, %d)", ft6236.touch_x, ft6236.touch_y);

            lcd_draw_string(120, 200, coord, BLUE);
            is_refresh = 1;
        }
        /* 延迟80毫秒保证屏幕数据正常刷新 */
        msleep(80);
    }

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.
• 23.
• 24.
• 25.

9. 先使用 lcd_set_area 函数设定显示坐标的区域，然后再写入白色的值(0XFFFFFFFF),以此来刷新显示的内容。如果背景图片的坐标区域不是空白的，则无法使用此方法来刷新。

登录后复制

void lcd_clear_coord(void)
{
    uint32_t color = 0xFFFFFFFF;
    uint8_t x1 = 120;
    uint8_t y1 = 200;
    uint8_t width = 100;
    uint8_t height = 16;

    lcd_set_area(x1, y1, x1 + width - 1, y1 + height - 1);
    tft_fill_data(&color, width * height / 2);
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.

10.编译调试，烧录运行进入自己项目 build目录，运行以下命令编译。

登录后复制

cmake .. -DPROJ=watchdog -G "MinGW Makefiles"
make

• 1.
• 2.

实验现象

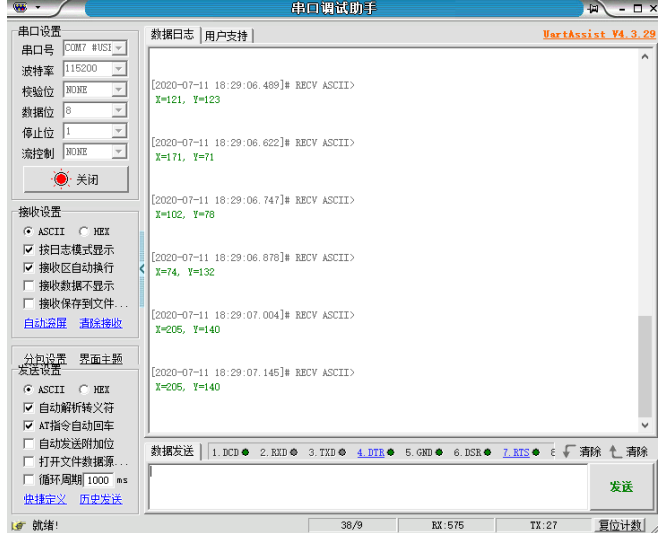

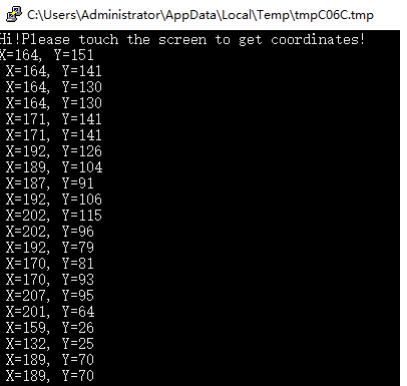

烧录完成固件后，系统会弹出一个终端界面，如果没有弹出终端界面的可以打开串口助手显示调试内容。

同时 LCD 显示屏上也会显示当前触摸的坐标，当松开手时，坐标也会消失。每次移动手指，改变触摸的位置，对应的触摸点坐标也会改变。

实验总结

• K210 开发板的触摸屏是电容式触摸屏，可以使用手指直接触摸使用。
• 触摸板使用的是 I2C 通讯，读取数据后需要转化计算一下才能得到实际的触摸 坐标。
• 触摸板的相关寄存器放在项目的  README.md 文件中，具体寄存器功能请查看硬 件相关资料中触摸屏资料
