亥姆霍兹线圈能产生强磁场吗

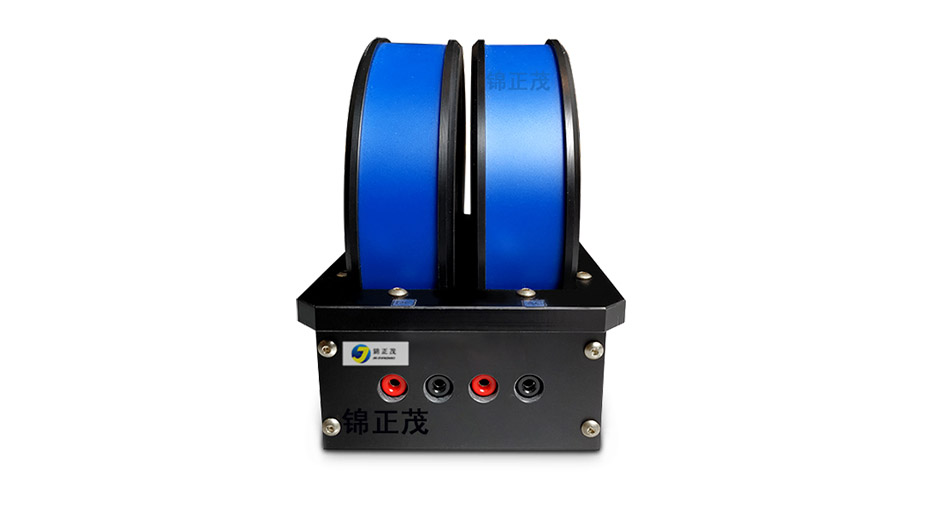

亥姆霍兹线圈是一种由两个相同圆形线圈组成的装置,主要用于在一定区域内产生均匀磁场。其设计原理基于两个线圈平行放置,间距等于线圈半径,通以同向电流时,中心区域磁场叠加形成均匀磁场。


亥姆霍兹线圈产生强磁场的可能性

1.‌电流与磁场强度的关系‌:亥姆霍兹线圈的磁场强度与通入的电流大小成正比。通过大幅提高电流,可以显著增强磁场强度。

2.‌线圈参数优化‌:增加线圈匝数或减小线圈半径,可以提高磁场强度。

3.‌特殊设计与技术‌:采用高频亥姆霍兹线圈驱动器、水冷系统或特殊材料,可以在高频条件下产生强磁场。例如,通过增加电源功率或优化线圈结构,可以实现更高的磁场强度。


限制与挑战

1.‌发热与能耗‌:强磁场会导致线圈发热和能耗增加,需要有效的冷却系统来维持稳定运行。

2.‌安全与成本‌:强磁场的产生可能带来安全隐患,且需要更高的制造成本和技术支持。

结论

亥姆霍兹线圈在特定条件下(如高电流、优化参数或特殊设计)可以产生强磁场,但其主要优势在于产生均匀磁场。因此,是否使用亥姆霍兹线圈产生强磁场,需根据具体应用场景和需求进行权衡。

### 霍兹线圈磁场强度计算公式 霍兹线圈是一种由两个相同且平行的圆形线圈组成的装置,用于生成均磁场。当两个线圈之间的距离等于它们的半径时,所产生的磁场在两线圈中心区域最为均霍兹线圈磁场强度的计算公式基于毕奥-萨伐尔定律。 对于一个单匝线圈,其产生的磁场为: ```math B = \frac{\mu_0 I R^2}{2 (R^2 + z^2)^{3/2}} ``` 其中: - \( B \) 是磁场强度, - \( \mu_0 \) 是真空磁导率,\( \mu_0 = 4\pi \times 10^{-7} \, \text{T·m/A} \)[^2], - \( I \) 是通过线圈电流, - \( R \) 是线圈的半径, - \( z \) 是从线圈中心到测量点的距离。 对于霍兹线圈,两个线圈相距 \( R \),并且磁场叠加效应使得在中心区域的磁场更加均霍兹线圈中心处的总磁场强度可以表示为: ```math B_{\text{Helmholtz}} = \frac{8 \mu_0 I R^2}{25 \sqrt{5} (R^2 + (R/2)^2)^{3/2}} ``` 简化后得到: ```math B_{\text{Helmholtz}} = \frac{8 \mu_0 I}{5 \sqrt{5} R} ``` ### 磁场分布模拟 磁场分布可以通过数值方法进行模拟。以下是使用 Python 和 Matplotlib 进行霍兹线圈磁场分布模拟的代码示例: ```python import numpy as np import matplotlib.pyplot as plt # 定义常量 mu0 = 4 * np.pi * 1e-7 # 真空磁导率 (T·m/A) I = 1.0 # 电流 (A) R = 0.1 # 线圈半径 (m) # 计算单个线圈的磁场 def magnetic_field_single(z, R, I): return (mu0 * I * R**2) / (2 * (R**2 + z**2)**(3/2)) # 计算霍兹线圈的总磁场 def magnetic_field_helmholtz(z, R, I): B1 = magnetic_field_single(z + R / 2, R, I) B2 = magnetic_field_single(z - R / 2, R, I) return B1 + B2 # 生成数据 z_values = np.linspace(-0.5, 0.5, 500) # 沿 z 轴的位置 B_values = magnetic_field_helmholtz(z_values, R, I) # 绘制磁场分布 plt.figure(figsize=(10, 6)) plt.plot(z_values, B_values, label="Helmholtz Coil Magnetic Field") plt.axvline(-R/2, color='gray', linestyle='--', label="Coil Position") plt.axvline(R/2, color='gray', linestyle='--') plt.title("Magnetic Field Distribution of Helmholtz Coils") plt.xlabel("Position along z-axis (m)") plt.ylabel("Magnetic Field Strength (T)") plt.legend() plt.grid(True) plt.show() ``` 该代码模拟了霍兹线圈沿 z 轴的磁场分布,并展示了其在中心区域的均性。 ### 相关公式参数说明 上述公式假设线圈为理想圆形,并忽略边缘效应。如果需要更精确的计算,可以考虑多匝线圈的影响以及非理想条件下的修正项[^3]。
