亥姆霍兹线圈的均匀区有多大

亥姆霍兹线圈的均匀磁场区大小与线圈结构参数密切相关,具体特点如下:

一、均匀区范围与结构参数的关系

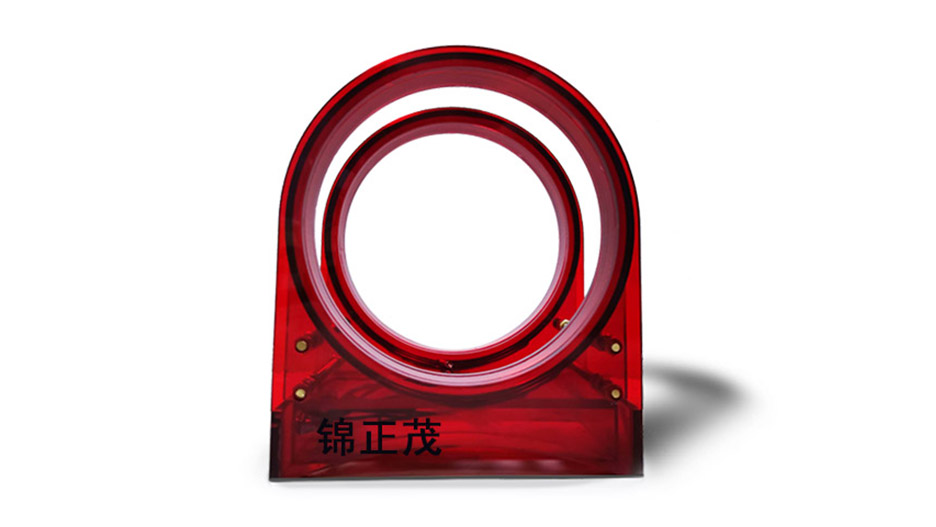

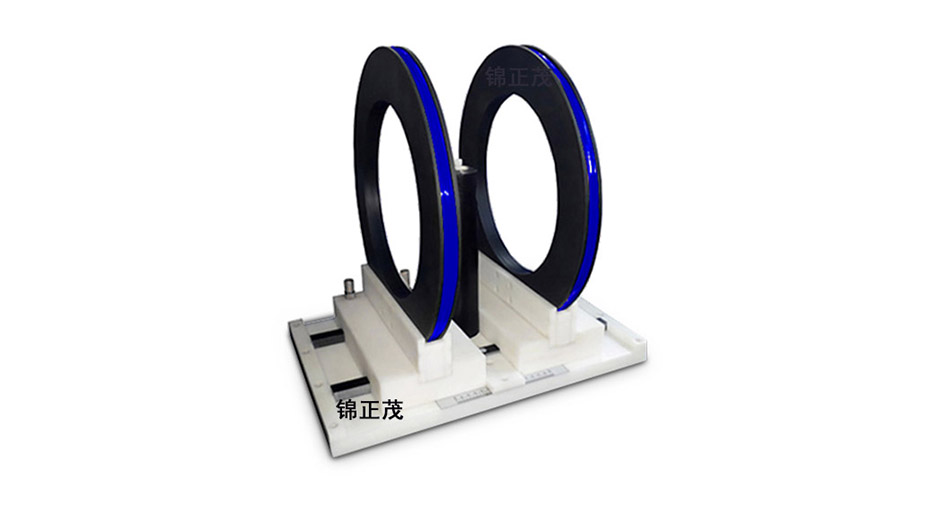

1.‌圆形线圈‌

当两圆形线圈间距等于其半径(即满足 L=R 的经典设计)时,中心轴线附近的磁场均匀性*佳‌。

均匀区通常呈球形或椭球形,其直径约为线圈半径的 ‌1/3-1/2‌,轴向延伸范围约为线圈间距的 ‌20%-30%‌‌。例如,半径为10 cm的线圈,均匀区直径约3-5 cm,轴向范围约2-3 cm。

‌方形线圈

方形线圈的均匀区体积更大,通常为立方体或长方体,边长可达 ‌1米至数米‌(适用于大样品测试)‌。

通过调整线圈间距和电流参数,可进一步优化均匀区的体积和均匀度‌。


二、均匀区的实际应用表现

‌磁场均匀度‌:在均匀区内,磁场强度的相对偏差一般小于 ‌1%-5%‌(取决于线圈加工精度和电流稳定性)‌。

‌磁场方向‌:均匀区的磁场方向与线圈轴线一致,适用于需要稳定磁场方向的应用场景(如磁屏蔽、传感器校准)‌。

‌扩展能力‌:通过组合多组亥姆霍兹线圈(如三维正交排列),可形成更大体积的均匀磁场空间,覆盖复杂实验需求‌。


三、与其他磁场发生装置的对比

‌螺线管‌:亥姆霍兹线圈的均匀区体积更大,但均匀度略低于长螺线管的圆柱形均匀区‌。

‌电磁铁‌:电磁铁间隙内的均匀区磁场更强(可达特斯拉级),但调节灵活性和均匀区体积不如亥姆霍兹线圈‌。

所以,亥姆霍兹线圈的均匀区大小和形状可通过线圈类型(圆形/方形)、尺寸及排列方式灵活调整,典型均匀区范围在厘米至米级,适用于科研、工业检测等对磁场均匀性要求较高的场景‌

### 霍兹线圈互感计算公式及推导过程 霍兹线圈是一种特殊的线圈配置,由两个相同且平行的圆形线圈组成,它们之间的距离等于线圈的半径。这种配置使得磁场在中心域非常均匀,因此广泛应用于物理实验和工程应用中。 #### 1. 霍兹线圈的几何特性 霍兹线圈的两个线圈具有相同的匝数 $N$ 和半径 $R$,并且它们之间的距离为 $d = R$。当一个线圈中的电流变化时,它会在另一个线圈中产生感应电动势,这种现象可以用互感来描述[^1]。 #### 2. 互感的基本定义 互感 $M$ 定义为一个线圈中的电流变化在另一个线圈中产生的磁通链与电流变化率的比例系数。其公式可以表示为: $$ M = \frac{N_2 \Phi_{12}}{I_1} $$ 其中: - $M$ 是互感(单位:亨利,H) - $N_2$ 是第二个线圈的匝数 - $\Phi_{12}$ 是第一个线圈的电流产生的磁通量在第二个线圈中的总磁通链 - $I_1$ 是第一个线圈中的电流 #### 3. 磁场分布与磁通量计算 根据毕奥-萨伐尔定律,单个圆形线圈在空间某点产生的磁场为: $$ B(z) = \frac{\mu_0 N I R^2}{2 (R^2 + z^2)^{3/2}} $$ 其中: - $\mu_0$ 是真空磁导率 - $N$ 是线圈匝数 - $I$ 是线圈中的电流 - $R$ 是线圈半径 - $z$ 是沿轴向的距离 对于霍兹线圈,两个线圈的磁场叠加后,在中心域的磁场可以近似为均匀磁场。第二个线圈中的磁通量可以通过积分计算得到: $$ \Phi_{12} = \int B(z) \, dA $$ 由于霍兹线圈的特殊对称性,可以简化为: $$ \Phi_{12} = B(d/2) \cdot A $$ 其中 $A = \pi R^2$ 是线圈的横截面积。 #### 4. 互感公式的具体表达式 将上述结果代入互感定义公式,得到霍兹线圈的互感公式为: $$ M = \frac{\mu_0 N^2 R^2}{2} \cdot \left( \frac{1}{(R^2 + (R/2)^2)^{3/2}} + \frac{1}{(R^2 + (3R/2)^2)^{3/2}} \right) $$ 这个公式考虑了两个线圈之间的距离以及磁场的分布特性[^3]。 #### 5. MATLAB代码实现 以下是一个MATLAB代码示例,用于计算霍兹线圈的互感值: ```matlab % 参数设置 mu0 = 4 * pi * 1e-7; % 真空磁导率 (H/m) N = 100; % 线圈匝数 R = 0.1; % 线圈半径 (m) % 计算互感 M = (mu0 * N^2 * R^2 / 2) * ... (1 / (R^2 + (R/2)^2)^(3/2) + 1 / (R^2 + (3*R/2)^2)^(3/2)); disp(['霍兹线圈的互感值为: ', num2str(M), ' H']); ``` #### 6. 推导过程中的关键假设 - 假设线圈是理想圆形,并且电流均匀分布在每个匝上。 - 忽略边缘效应和其他非理想因素的影响。 - 假设磁场主要集中在轴线上,并且在线圈中心域近似为均匀磁场。 ###
