📺 B站视频讲解（Bilibili）：https://www.bilibili.com/video/BV1k1C9BYEAB/

📘 《Yocto项目实战教程》京东购买链接：Yocto项目实战教程

OP-TEE HelloWorld 文件保护实战：把一份 `helloworld.txt` 交给 Secure World 保管（EKB → PTA → CA）

目标：你亲手跑通一个最小闭环：

Linux 侧只看到“密文文件”，无法直接拿到密钥；只有通过你写的 CA 调用 Secure World 的 PTA，才能把文件解密回来。

平台：Jetson Orin（t234），Yocto 镜像（含 OP-TEE、tee-supplicant、xtest），EKB 存在 EKS 分区（例如 A_eks / eks.img）。

0. 你要跑通的“链路”到底是什么

0.1 两个世界（你只要记住这张图）

Normal World (Linux)
  CA: jcl-tee-crypt   ->  libteec.so (optee-client)
          |  TEEC_OpenSession / TEEC_InvokeCommand
          v
---------------------------------------------------  SMC 切换
Secure World (OP-TEE OS)
  PTA: pta_hello_crypt  (内置在 OP-TEE OS)
          |  从 EKB 取 seed -> KDF 派生 work_key
          |  AES-256-CBC/GCM 加/解密 buffer
          v
  返回密文/明文（只返回数据，不返回 key）

0.2 本工程的“验收标准”

你完成后必须做到：

能生成并刷入一个最小 EKB（EKS 镜像）。
能在板子上确认 OP-TEE 正在跑（tee-supplicant、xtest）。
你写的 CA 能成功调用你写的 PTA。
Linux 侧文件是密文：cat helloworld.enc 看不到明文。
只有通过 CA 才能解密回 hello world。
CA 代码里不出现任何明文 key/seed。

1. 先把“最容易混的概念”一次讲清

1.1 这次工程只用对称加密

你关心的问题	本工程用什么	说明
文件内容保密（别人拷走磁盘也看不懂）	对称加密（AES）	加/解密用同一把 key（在 Secure World 内）
防篡改 / 验证可信（像 OTA、Secure Boot）	非对称签名（RSA/ECDSA）	这次工程不做（避免分心）

结论：HelloWorld 文件保护 = 对称加密。你不需要公钥/私钥。

1.2 EKB 是什么（够用版）

EKB（Encrypted Key Blob）= 一个“装着多个业务 key/seed 的加密文件”。

它存在 EKS 分区里（例如 A_eks，xml 里常见 filename>eks.img</filename>）。
启动时由 OP-TEE（Secure World）解密/验签，然后把里面的 key/seed 放到 Secure World 内存中。
Linux 不能直接拿到这些 key。

1.3 PTA 是什么（够用版）

PTA（Pseudo TA）= OP-TEE OS 内置的可信服务。

它运行在 Secure World，不在 Linux。
你可以写自己的 PTA，提供“加密/解密”这种能力。
CA（Linux 应用）通过 libteec 调用 PTA。

你这次要做的，就是：写一个只服务于 HelloWorld 的最小 PTA + 最小 CA。

2. 阶段 1：确认 OP-TEE 真的在跑（你已经基本做完，但这里给“标准动作”）

这一阶段的目的只有一个：证明 Secure World 的 OP-TEE 运行正常。

2.1 检查 tee-supplicant

systemctl status tee-supplicant

你要看到：Active: active (running)。

2.2 检查 OP-TEE TA 存放目录

常见路径（Jetson L4T/Yocto 配置不同，但你这台已经有）：

ls /lib/optee_armtz/

2.3 跑 xtest（最直接证据）

xtest

有些测试可能 skip（比如 pseudo TA 不在）是正常的。
关键是：能跑起来并执行一批测试，而不是 Failed to open TEE context。

你已经从 “0xffff0008 无法打开 context” 走到了 “xtest 能跑一堆用例”，这说明 OP-TEE 基础链路 OK。

3. 阶段 2：跑通“最小 EKB 闭环”（生成 + 刷入 + 启动生效）

这一阶段目标：你能生成一个 EKS 镜像（eks_t234.img / eks.img），并确保刷到 EKS 分区。

3.1 找到 gen_ekb.py（你已找到）

你已经定位到了：

.../nvidia-jetson-optee-source/optee/samples/hwkey-agent/host/tool/gen_ekb/gen_ekb.py

结论：

这个脚本在 samples 目录里很正常，它是“生成 EKB 的工具”，不是运行在板子上的东西。
你可以把它单独拷出来使用（更清晰）。

3.2 准备 Python 依赖（你踩过坑，这里给最短可靠方案）

在 Ubuntu 24.04+ 上经常遇到 PEP668（externally-managed-environment），你最终用的是可行的：

python3 -m pip install pycryptodome --break-system-packages
python3 - << 'EOF'
from Crypto.Cipher import AES
print('PyCryptodome OK')
EOF

看到 PyCryptodome OK 才往下走。

3.3 准备最小 key 文件（测试 key）

这一步只为了让闭环跑通。生产阶段你会换成真正的 OEM_K1 fuse key 等。

在一个干净目录（例如 ekb_min/）里准备：

oem_k1.key（32 bytes for t234）
sym_t234.key（示例中的对称 key）
auth_t234.key（示例中的认证 key）

如果你只是要跑通，可用随机生成：

openssl rand -out oem_k1.key 32
openssl rand -out sym_t234.key 32
openssl rand -out auth_t234.key 32

3.4 生成 EKS 镜像

python3 ../gen_ekb.py -chip t234 \
  -oem_k1_key oem_k1.key \
  -in_sym_key sym_t234.key \
  -in_auth_key auth_t234.key \
  -out eks_t234.img

ls -l eks_t234.img

你已经成功生成了 eks_t234.img。

3.5 确认刷写到 EKS 分区（Yocto/flash 关联）

你给出的 xml 片段：

<partition name="A_eks" type="eks" oem_sign="true">
    ...
    <filename> eks.img </filename>
    ...
</partition>

你要理解两件事：

刷机工具最终会拿 eks.img 去刷 A_eks。
你生成的是 eks_t234.img，所以你要么：
- 把它改名/拷贝成刷机工具期望的名字（例如 eks.img），
- 要么在打包/配方里把期望的名字改为你的输出。

最简单的落地办法（便于验证）：

把 eks_t234.img 拷贝为刷机目录里的 eks.img（或你 BSP/Yocto 生成的 eks.img 的覆盖路径）。

关键点：你的镜像生成系统（Yocto）要“最终产物可控”。

4. 阶段 3：HelloWorld 文件保护工程（你要做的核心）

这一阶段我们严格只做“HelloWorld 文件”。
不扩展到 OTA / Secure Boot / 大体系，避免分心。

4.1 你最终要得到的命令体验

你希望的是这种体验：

# 生成明文
echo "hello world" > helloworld.txt

# 加密：明文 -> 密文
jcl-tee-crypt enc helloworld.txt helloworld.enc

# Linux 直接看密文：看不到 hello world
cat helloworld.enc

# 解密：密文 -> 明文
jcl-tee-crypt dec helloworld.enc helloworld.dec.txt
cat helloworld.dec.txt
# hello world

这就是最小闭环。

4.2 选择加密方式：为什么推荐 AES-256-GCM 或 AES-256-CBC

你问过“用什么加密方式更常用”。给你一个非常工程化的选择：

方案	推荐度	优点	备注
AES-256-GCM	★★★★★	自带认证（保密 + 完整性）	更现代，推荐
AES-256-CBC + HMAC/CMAC	★★★★☆	兼容广	需要你额外做认证

为了“最少踩坑 + 最小闭环”，我建议你：

第一版先做 AES-256-CBC（实现简单，容易对照）。
第二版再升级到 AES-256-GCM（更像真实产品）。

本篇先按 CBC 讲解（你更容易一把跑通）。

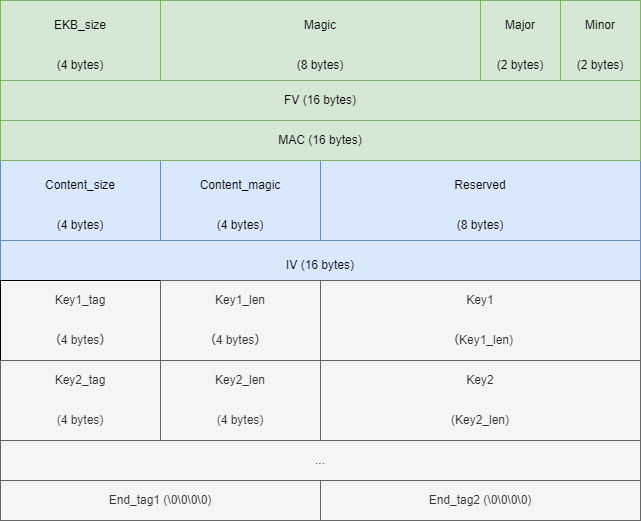

4.3 设计 EKB 内容：只放一个 HelloWorld seed（最小可控）

你问过：EKB 里多个 key 怎么选？答案是 Key_tag。

但为了最小闭环：

这次只放一个条目：HELLO_SEED。
PTA 写死使用 HELLO_SEED（避免你在 CA/PTA 都传 tag 导致复杂化）。

4.3.1 约定一个 Key_tag（示例）

建议你用一个“可读”的 tag（4 bytes）：

HELO = 0x4F4C4548（小端存储时注意字节序）

你只要做到：CA/PTA 内部用同一个 tag 常量即可。

4.3.2 生成 hello seed（在 PC 上）

openssl rand -out hello_seed.key 32
ls -l hello_seed.key
# 32 bytes

4.3.3 把 hello seed 打进 EKB

做法有两种：

做法 A（推荐你现在用）：修改/扩展 gen_ekb.py，让它支持 -in_hello_seed hello_seed.key 并写入一个新的 Key_tag。
做法 B：你把 seed 放到 -in_sym_key2 这类“已有字段”里（但语义不清晰，后面你会绕）。

建议你走做法 A：语义清晰，你之后扩展多 key 不会乱。

你已经生成过 EKS 镜像。下一次生成时，把 hello seed 一起写进去。

4.4 PTA：只做两件事（加密 / 解密），且永不泄露 key

4.4.1 PTA 的接口设计（最小命令集）

命令	输入	输出
`CMD_HELLO_ENCRYPT`	明文 buffer + IV（或由 PTA 生成）	密文 buffer
`CMD_HELLO_DECRYPT`	密文 buffer + IV	明文 buffer

注意：PTA 里永远不返回 key。

4.4.2 PTA 内部做什么（用一张流程图记住）

[CMD]
  |
  v
从 EKB 取 HELLO_SEED (只在 Secure World)
  |
  v
KDF(HELLO_SEED) -> WORK_KEY (AES-256)
  |
  v
AES-256-CBC(WORK_KEY, IV) 加密/解密
  |
  v
返回数据（密文/明文）

4.4.3 KDF（够用版）

你不用一开始就实现 NIST-SP-800-108 那套（容易分心）。

最小可控方案：

WORK_KEY = SHA256(HELLO_SEED || “hello-work-key”)
取 32 bytes 作为 AES-256 key

这样你：

有稳定派生
逻辑清晰
后面再替换为官方 KDF 也容易

注意：生产方案你可以改成与 NVIDIA PTA 同样的 KDF，但不影响你现在把链路跑通。

4.5 CA：只做“搬运”，不做任何 crypto

CA（Linux App）必须满足这条硬规则：

CA 代码里不出现任何明文 key/seed。
CA 不包含 AES/SHA 等算法实现（除非你只是做格式处理）。

4.5.1 CA 伪代码（你写的时候就照这个结构）

int main(int argc, char** argv) {
    // 1) 解析 enc/dec
    // 2) 读输入文件 -> buffer
    // 3) 初始化 TEEC
    // 4) OpenSession(PTA)
    // 5) InvokeCommand(CMD, buffer)
    // 6) 写输出文件
}

4.6 Yocto 集成：把 PTA 和 CA 真的装进系统

你现在走的是 Yocto，因此最推荐的落地方式是：

CA：做成一个 recipe，安装到 /usr/bin/jcl-tee-crypt
PTA：编译进 OP-TEE OS（或以 TA 的方式安装到 TA 路径，但本工程建议 PTA 以减少变量）
EKS：用你生成的 eks.img 覆盖刷机所用镜像

你之前遇到 hwkey-agent 直接 make 失败、tee_client_api.h 缺失，这正说明：手工在源码树 make 往往不如直接复用 Yocto 的 optee-client/optee-os 交叉编译体系。

4.6.1 你已经找到 optee-nvsamples 的 Yocto 产物

例如：

.../tmp/work/.../optee-nvsamples/36.4.4/build/ca/hwkey-agent/nvhwkey-app

这说明：

Yocto 环境已经把 include/sysroot/link 都配好了
你自己的 CA 最好也用同样方式构建（recipe）

5. 实操步骤清单（你照着做，一步一步验收）

这一节是“你真正要敲的步骤”。

Step 1：准备明文

echo "hello world" > helloworld.txt

验收：

cat helloworld.txt
# hello world

Step 2：准备 hello seed

在 PC 上：

openssl rand -out hello_seed.key 32

验收：

ls -l hello_seed.key
# 32 bytes

Step 3：生成带 HELLO_SEED 的 EKS 镜像

修改 gen_ekb.py 支持写入 HELLO_SEED（Key_tag + Key_len + Key_data）
生成输出 eks.img（或生成后改名/拷贝）

验收：

ls -l eks.img

Step 4：刷写 EKS 分区（与你的 Yocto 刷机流程结合）

你要确保最终刷的是你这份 eks.img。

验收（刷机日志）：

看到写入 A_eks（或 EKS）分区
设备能正常启动

Step 5：确认 OP-TEE 正常（运行时）

systemctl status tee-supplicant
xtest

验收：

tee-supplicant running
xtest 能跑

Step 6：集成并安装你的 PTA

PTA 编译进 OP-TEE OS
设备启动后 PTA 可被 TEEC_OpenSession() 打开

验收：

CA 能打开 session，不报 0xffff0008

你之前 nvhwkey-app -e 报 TEEC_InvokeCommand failed 0xffff0008 origin 0x4，通常意味着：

目标 TA/PTA 不存在/没安装
UUID/路径不对
依赖的服务（例如 jetson-user-key PTA）没启用或 EKB 没准备好

你的 HelloWorld 工程要规避这类不确定性：用你自己的 PTA，确保 UUID、命令号、部署路径都在你掌控范围内。

Step 7：安装你的 CA（jcl-tee-crypt）

把 CA 放到板子上：

/usr/bin/jcl-tee-crypt --help

验收：

有帮助信息
能正常运行

Step 8：加密 helloworld.txt

jcl-tee-crypt enc helloworld.txt helloworld.enc

验收：

cat helloworld.enc
# 乱码（看不到 hello world）

Step 9：解密回明文

jcl-tee-crypt dec helloworld.enc helloworld.dec.txt
cat helloworld.dec.txt
# hello world

验收：

输出一致

Step 10：安全验收（你必须做的最后一步）

你要证明“Linux 想拿 key 拿不到”：

在 Linux 上全盘搜索 key 字符串（例如 hello_seed）应该找不到
CA 源码里没有 seed
CA 只传 buffer

6. 最小代码骨架（让你能马上开工）

下面给的是“工程骨架”，不是完整可编译成品。你照着填就能做出来。

6.1 CA：jcl-tee-crypt（Linux）

文件：jcl_tee_crypt.c（核心片段）

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <tee_client_api.h>

// TODO: 换成你自己的 PTA UUID
static const TEEC_UUID PTA_HELLO_UUID = {
    0x12345678, 0x1234, 0x1234,
    { 0x12,0x34,0x56,0x78,0x9a,0xbc,0xde,0xf0 }
};

#define CMD_HELLO_ENCRYPT  0x1
#define CMD_HELLO_DECRYPT  0x2

static int invoke(int cmd, void *buf, size_t len) {
    TEEC_Context ctx;
    TEEC_Session sess;
    TEEC_Operation op;
    TEEC_Result res;
    uint32_t origin;

    res = TEEC_InitializeContext(NULL, &ctx);
    if (res != TEEC_SUCCESS) return -1;

    res = TEEC_OpenSession(&ctx, &sess, &PTA_HELLO_UUID,
                           TEEC_LOGIN_PUBLIC, NULL, NULL, &origin);
    if (res != TEEC_SUCCESS) {
        TEEC_FinalizeContext(&ctx);
        return -2;
    }

    memset(&op, 0, sizeof(op));
    op.paramTypes = TEEC_PARAM_TYPES(TEEC_MEMREF_TEMP_INOUT,
                                    TEEC_NONE, TEEC_NONE, TEEC_NONE);
    op.params[0].tmpref.buffer = buf;
    op.params[0].tmpref.size = len;

    res = TEEC_InvokeCommand(&sess, cmd, &op, &origin);

    TEEC_CloseSession(&sess);
    TEEC_FinalizeContext(&ctx);

    return (res == TEEC_SUCCESS) ? 0 : -3;
}

int main(int argc, char **argv) {
    // enc/dec 解析 + 文件读写略
    return 0;
}
