解锁惊艳 UI 性能的秘密：从渲染概念到加速架构的核心详解

“窗口关闭卡顿？UI 不流畅？问题往往不在代码，而在你对渲染系统理解的深度。”

一、渲染的本质是什么？

渲染（Rendering） 是将应用中定义的界面元素（按钮、文本、图像等），转换为屏幕上实际像素显示的全过程。可分为两个关键阶段：

视图构建阶段：由 UI 框架（如 FLTK）构造“视图元素树”。
图像绘制阶段：系统将这些视图元素转换为图像，通过 GPU 或硬件加速绘制。

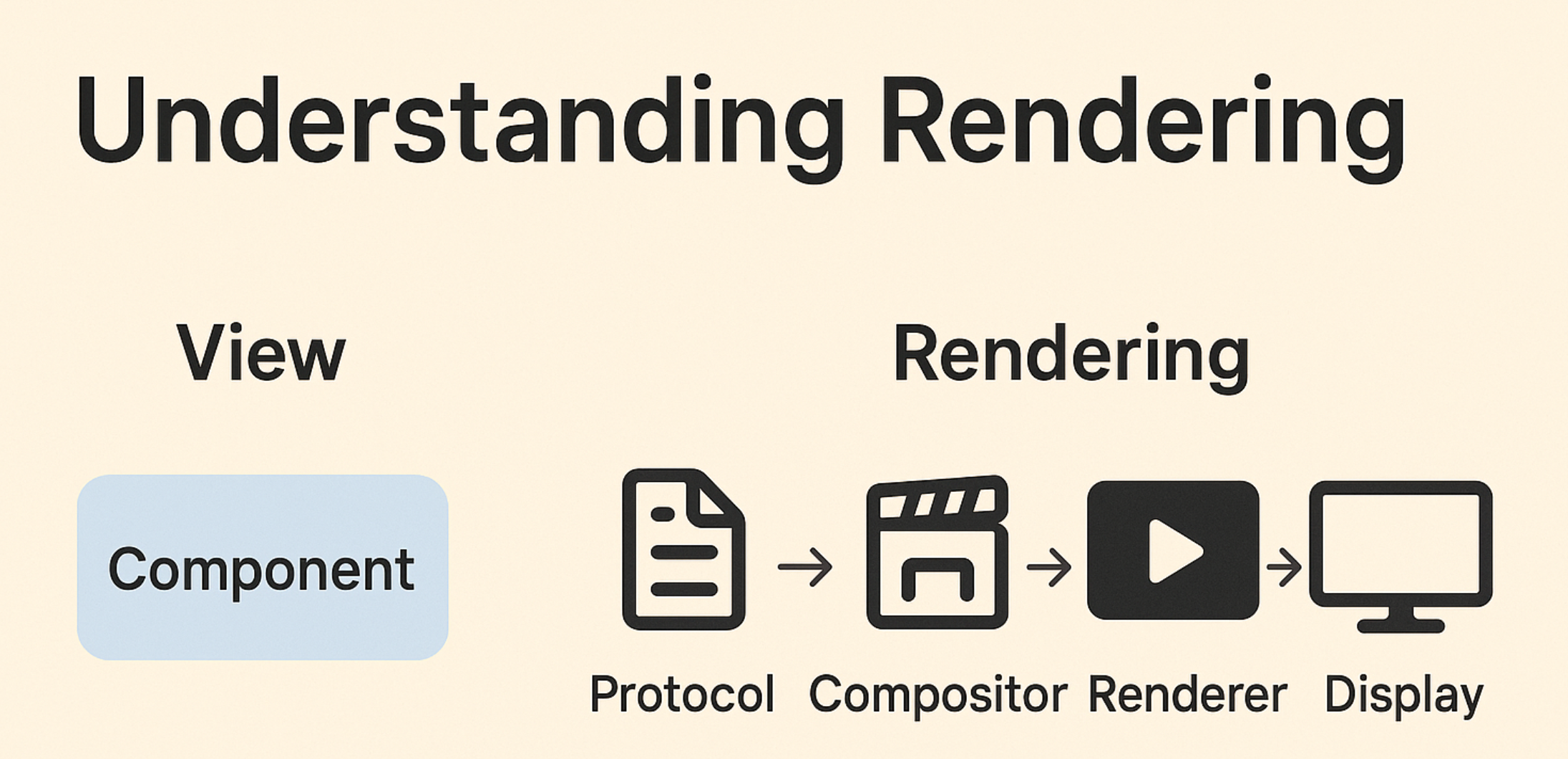

在这里插入图片描述

渲染流程结构图

flowchart TD
    A[UI 框架（如 FLTK）] --> B[生成视图元素 Tree]
    B --> C[系统协议层（Wayland / X11）]
    C --> D[合成器 Compositor (Weston/Xorg)]
    D --> E[Renderer: gl / g2d / pixman]
    E --> F[Framebuffer / DRM 显示层]

二、Renderer 的角色是什么？

Renderer 是合成器（Compositor）内部真正“出图”的模块。它根据合成器的指令，将各 UI 元素绘制为图像数据并发送到显示硬件。

常见 Renderer 对比

Renderer	特性
gl-renderer	基于 OpenGL ES，依赖 GPU，支持动画与透明混合等高级特效
g2d-renderer	NXP 专属 2D 加速器，适用于静态界面，延迟低但特效有限
pixman	使用 CPU 渲染，兼容性强但性能最差，通常为 fallback 方案

三、核心图形库生态

库名	功能说明
`libEGL`	管理 OpenGL ES 与窗口系统（如 Wayland）的连接
`libGLESv2`	OpenGL ES API 实现
`libgbm`	通用 buffer 管理接口，用于 DRM/EGL
`libdrm`	Direct Rendering Manager 接口
`libwayland-*`	Wayland 协议通信库
`libg2d`	NXP G2D 硬件加速库

这些库协作构成了完整的图形加速管线，从 UI 到帧缓冲，实现真正的“硬件级加速渲染”。

四、渲染性能的决定因素

是否卡顿、动画是否流畅，本质取决于是否实现了硬件加速。

判断方法

WAYLAND_DEBUG=1：查看是否启用 OpenGL / G2D path。
检查 Weston 日志：如有 gl-renderer initialized 或 g2d_renderer_init() 等字样。
使用 strace 或 perf top 分析是否频繁调用 pixman 函数（说明未使用加速）。

五、逻辑图：图形渲染系统的组成

graph TD
    A[UI 应用程序] --> B[视图树构建 (FLTK等)]
    B --> C[系统图形协议 (X11 / Wayland)]
    C --> D[合成器 Compositor (如 Weston)]
    D --> E[Renderer 模块: gl/g2d/pixman]
    E --> F[DRM / Framebuffer 输出]
    F --> G[显示屏]
