深入解析 WM8960 音频驱动：从设备树到内核驱动的完整分析

1. 引言

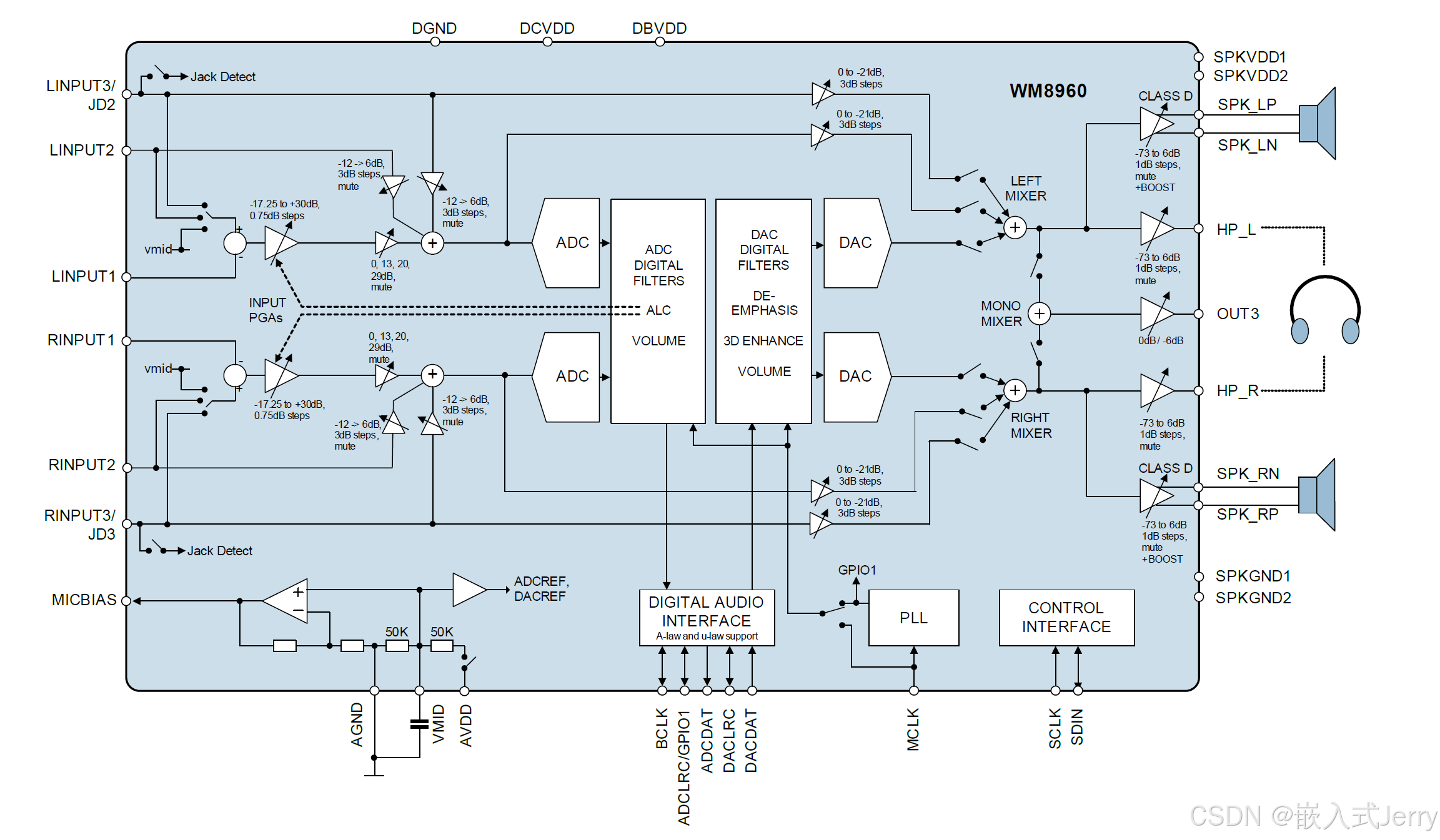

WM8960 是一款 高性能立体声编解码器（Codec），支持 耳机放大、扬声器驱动、麦克风输入、I²C 控制和 I²S 音频传输。它常用于 嵌入式 Linux 设备，如 NXP i.MX8M Plus EVK，并与 SAI（I²S 控制器） 配合使用。

在 Linux ASoC（ALSA System-on-Chip） 体系下，WM8960 主要涉及以下组件：

1. Codec 驱动（WM8960 控制和音频处理）
2. Platform 驱动（SAI 传输接口）
3. Machine 驱动（绑定 Codec 和 SAI）

本篇博文将完整剖析 WM8960 音频驱动的实现，涵盖：

• 设备树（DTS）配置
• ASoC 框架解析
• WM8960 Codec 驱动解析
• 音频数据流管理
• Machine Driver 详解
• 调试与测试

---

2. 设备树（DTS）解析

在 设备树（DTS）中，WM8960 主要涉及 I2C 设备注册、音频控制器（SAI）、音频流路径。

2.1 注册 WM8960 I2C 设备

&i2c3 {
    clock-frequency = <400000>;
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_i2c3>;
    status = "okay";

    codec: wm8960@1a {
        compatible = "wlf,wm8960";
        reg = <0x1a>;  // WM8960 I2C 地址
        clocks = <&audio_blk_ctrl IMX8MP_CLK_AUDIO_BLK_CTRL_SAI3_MCLK1>;
        clock-names = "mclk";
        wlf,shared-lrclk;
        wlf,hp-cfg = <3 2 3>;
        wlf,gpio-cfg = <1 3>;
        SPKVDD1-supply = <&reg_audio_pwr>;
    };
};

解析：

• compatible = "wlf,wm8960"; → 设备匹配 WM8960 驱动
• reg = <0x1a>; → 设备 I2C 地址
• clocks → 配置 mclk 时钟源
• SPKVDD1-supply → 供电管理

---

2.2 定义 Sound Card

sound-wm8960 {
    compatible = "fsl,imx-audio-wm8960";
    model = "wm8960-audio";
    audio-cpu = <&sai3>;        // 绑定 SAI3 控制器
    audio-codec = <&codec>;     // 绑定 WM8960 编解码器
    audio-asrc = <&easrc>;      // 绑定 ASRC 进行音频采样率转换
    hp-det-gpio = <&gpio4 28 0>; // 耳机检测 GPIO
    audio-routing =
        "Headphone Jack", "HP_L",
        "Headphone Jack", "HP_R",
        "Ext Spk", "SPK_LP",
        "Ext Spk", "SPK_LN",
        "Ext Spk", "SPK_RP",
        "Ext Spk", "SPK_RN",
        "LINPUT1", "Mic Jack",
        "LINPUT3", "Mic Jack",
        "Mic Jack", "MICB";
};

解析：

• audio-cpu = <&sai3>; → 绑定 SAI3 控制器
• audio-codec = <&codec>; → 绑定 WM8960
• audio-routing → 定义音频输入/输出路径

---

2.3 SAI3 配置

&sai3 {
    assigned-clocks = <&clk IMX8MP_CLK_SAI3>,
                     <&clk IMX8MP_CLK_SAI3_ROOT>;
    assigned-clock-parents = <&clk IMX8MP_AUDIO_PLL1_OUT>;
    assigned-clock-rates = <12288000>, <12288000>;
    status = "okay";
};

• MCLK 来源：AUDIO_PLL1
• assigned-clock-rates 设置 12.288 MHz

---

3. ASoC 框架解析

ALSA System-on-Chip（ASoC） 框架包含：

1. Codec Driver（编解码器驱动） → sound/soc/codecs/wm8960.c
2. Platform Driver（SAI 控制器） → sound/soc/fsl/fsl_sai.c
3. Machine Driver（绑定 Codec 和 SAI） → sound/soc/fsl/imx-wm8960.c

---

4. 核心驱动代码

4.1 Codec 驱动

static int wm8960_i2c_probe(struct i2c_client *i2c) {
    struct wm8960_priv *wm8960;

    wm8960 = devm_kzalloc(&i2c->dev, sizeof(*wm8960), GFP_KERNEL);
    wm8960->regmap = devm_regmap_init_i2c(i2c, &wm8960_regmap);

    return devm_snd_soc_register_component(&i2c->dev,
            &soc_component_dev_wm8960, &wm8960_dai, 1);
}

• I²C 设备初始化
• 注册 wm8960 组件

---

4.2 Machine 驱动

static struct snd_soc_dai_link imx_wm8960_dai = {
    .name = "WM8960",
    .stream_name = "WM8960 HiFi",
    .cpu_dai_name = "sai3",
    .codec_dai_name = "wm8960-hifi",
    .platform_name = "fsl-sai",
    .codec_name = "wm8960.1-001a",
};

• 绑定 SAI3
• Codec 设备名 wm8960.1-001a

---

5. 调试与测试

5.1 确认设备是否注册

dmesg | grep wm8960
ls /sys/class/sound
aplay -l

5.2 I2C 设备调试

i2cdetect -y -r 3  # 查看 I2C3 总线设备

5.3 播放音频

aplay -D hw:0,0 test.wav

---

6. 结论

本文完整解析了 WM8960 音频驱动的实现，包括 设备树、ASoC 框架、核心代码、音频数据流管理、机器驱动和调试方法。开发者可以基于这些内容，深入理解 嵌入式 Linux 音频系统，并在实际项目中 高效调试和优化。

---

适用场景
✅ 嵌入式 Linux 音频开发
✅ i.MX8M Plus EVK Yocto 项目
✅ ASoC 体系下的音频调试
✅ Codec + SAI 设备驱动分析
