BitBake 是 Yocto 项目的核心构建引擎,它为嵌入式 Linux 系统开发提供了强大的支持。作为 Yocto 项目中的关键工具,BitBake 命令行界面使开发者能够高效执行任务、解析元数据并管理复杂的依赖关系。本文将从基础介绍到高级功能,系统解析 BitBake 命令,帮助开发者全面掌握其用法,并在实际项目中灵活运用。
一、BitBake 命令简介
1.1 什么是 BitBake?
BitBake 是一个任务调度引擎,用于解析 Yocto 项目中的元数据,管理依赖关系并执行构建任务。其主要功能包括:
- 解析元数据:加载构建所需的层、菜谱及配置。
- 任务执行:从源码获取到生成镜像,覆盖整个构建流程。
- 依赖管理:自动处理任务和菜谱间的依赖关系。
- 多配置构建:支持并行构建多个目标配置。
- 调试与优化:通过日志和依赖图帮助开发者排查问题。
在 Yocto 项目中,BitBake 被用来构建软件包、生成系统镜像以及执行 SDK 构建等任务,其灵活性和强大功能是嵌入式开发中不可或缺的工具。
二、BitBake 命令的核心功能
2.1 核心功能概览
BitBake 提供了多种功能以满足嵌入式开发需求。以下是核心功能概览:
- 目标构建:构建指定目标,如完整镜像或单个软件包。
- 任务管理:执行单个任务或一组任务,例如编译、清理或打包。
- 依赖关系处理:解析并构建多层级依赖的目标。
- 变量解析与调试:查看和调试构建环境中的变量。
- 生成可视化依赖图:通过任务和目标的依赖关系图优化构建流程。
- 多配置构建:在单次构建中支持多个目标配置。
2.2 使用场景
BitBake 命令的适用场景涵盖以下几方面:
- 生成完整嵌入式 Linux 系统:包含启动加载器、内核和根文件系统。
- 单独构建特定组件:如单个内核、工具链或应用程序。
- 调试和优化构建流程:查看日志、生成依赖图、排查问题。
- 多目标构建:为不同硬件平台生成多个镜像。
三、BitBake 命令的基本用法
3.1 命令格式
BitBake 的基本命令格式如下:
$ bitbake [options] [target/recipe[:task]] ...
[options]
:指定命令行为的选项。[target/recipe]
:目标镜像或菜谱文件。[:task]
:可选,指定任务(如do_compile
、do_clean
)。

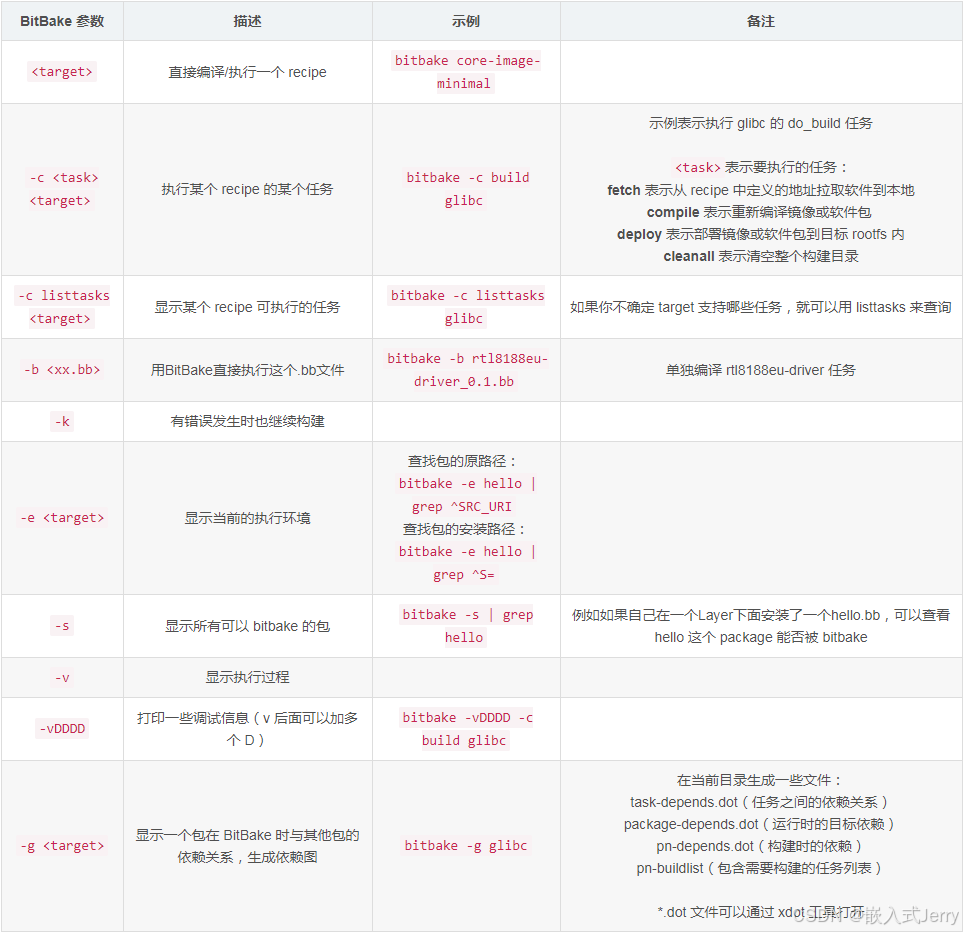

3.2 常用选项
以下是一些常用选项及其功能:
选项 | 描述 |
---|---|
-h | 显示帮助信息,列出命令用法和选项。 |
-c <task> | 执行特定任务,例如 do_compile 或 do_clean 。 |
-b <recipe> | 直接指定菜谱文件,不解析依赖关系,仅用于调试。 |
-g | 生成依赖关系图,包括任务依赖和目标列表。 |
--dry-run | 模拟执行,不真正运行任何任务。 |
-e | 输出解析后的变量及其值,便于调试和优化。 |
-k | 构建过程中遇到错误时继续执行剩余任务。 |
四、BitBake 命令详解与实战
4.1 执行默认任务
不指定任务时,BitBake 执行目标的默认任务(通常是 do_build
)。此任务包含从源码下载到镜像生成的完整流程。
示例:
$ bitbake core-image-minimal
此命令生成一个最小化的嵌入式 Linux 系统镜像,构建过程包括:
- 下载源码(
do_fetch
)。 - 解压源码(
do_unpack
)。 - 编译代码(
do_compile
)。 - 安装文件(
do_install
)。 - 打包成镜像(
do_image
)。
4.2 执行特定任务
通过 -c
选项可以执行指定任务,如清理、编译或打包。
常用任务:
任务 | 描述 |
---|---|
do_fetch | 下载源码。 |
do_compile | 编译源码。 |
do_install | 安装编译后的文件到指定目录。 |
do_clean | 删除构建产物,但保留源码缓存。 |
do_cleanall | 删除构建产物和源码缓存。 |
示例:
清理目标构建产物:
$ bitbake -c clean core-image-minimal
编译特定组件:
$ bitbake -c compile linux-yocto
4.3 查看任务列表
命令:
$ bitbake -c listtasks <recipe>
此命令列出指定菜谱的所有任务及其简要描述,便于开发者理解任务执行流程。
示例:
$ bitbake -c listtasks core-image-minimal
4.4 查看变量解析结果
通过 -e
选项,可以输出当前构建环境中所有变量的解析值。
示例:
$ bitbake -e core-image-minimal
开发者可以检查关键变量(如 BBFILES
和 PN
)是否被正确解析。
4.5 生成依赖关系图
BitBake 可以生成任务和目标的依赖关系图,便于开发者分析和优化构建流程。
命令:
$ bitbake -g <target>
生成的文件包括:
task-depends.dot
:显示任务间的依赖关系。pn-buildlist
:列出构建所需的目标。
示例:
$ bitbake -g core-image-minimal
通过 Graphviz 工具将 .dot
文件转换为图片:
$ dot -Tpng task-depends.dot -o task-depends.png
4.6 多配置构建
BitBake 支持同时构建多个目标配置(multiconfig),适用于复杂项目。
配置步骤:
- 在
conf/multiconfig
目录中为每个目标创建独立的配置文件。 - 在
local.conf
文件中启用多配置构建:BBMULTICONFIG = "target1 target2"
- 使用以下命令构建多个目标:
$ bitbake mc:target1:image1 mc:target2:image2
示例:
$ bitbake mc:target1:core-image-minimal mc:target2:core-image-full
五、BitBake 调试与优化
5.1 使用日志调试
BitBake 为每个任务生成日志文件和运行脚本,位于临时目录中:
- 日志文件:
tmp/work/.../temp/log.do_task
- 运行脚本:
tmp/work/.../temp/run.do_task
开发者可以通过这些文件快速定位问题。
5.2 优化构建效率
-
启用多线程:
BB_NUMBER_THREADS = "8" PARALLEL_MAKE = "-j8"
-
缓存管理:
使用do_cleansstate
清理共享状态缓存:$ bitbake -c cleansstate <recipe>
六、总结
BitBake 是 Yocto 项目中不可或缺的工具,其命令行接口覆盖了嵌入式开发中的方方面面。从基础构建到复杂依赖管理,再到多配置构建,BitBake 提供了强大的灵活性和效率。
通过掌握本文介绍的 BitBake 命令和用法,开发者不仅可以显著提升构建效率,还能快速定位和解决问题,为嵌入式开发项目的成功提供有力支持。希望这篇博文能为您的实践提供指导,让您更好地驾驭 Yocto 项目中的 BitBake 工具。
