Ultralytics YOLO 模型实战运行逻辑：从代码到框架的完整讲解

本文是对《Ultralytics 核心基础理论》的延续，更侧重“实战代码 + 框架运行逻辑”的完整讲解。从一个初学者视角出发，带你看懂：YOLO 模型是怎样通过 Ultralytics 框架进入系统的、model.predict() 内部究竟做了什么、不同格式模型如何驱动不同推理后端、Trainer 和 Predictor 如何协作、以及工程部署中 ONNX/TensorRT 的完整流程。

文章结构清晰、概念准确、流程图与表格并用，配合真实代码示例，适合工程师、学生与想要深入理解 YOLO 官方框架的开发者使用。

为什么要学习 Ultralytics YOLO 的运行逻辑？
第一部分：最小可运行 YOLO 推理代码
第二部分：YOLO() 构造函数内部到底做了什么？
第三部分：模型加载全流程（PT / ONNX / TensorRT）
第四部分：Predictor 预测器的完整推理流水线
第五部分：Trainer 训练器的训练流水线
第六部分：不同任务类型如何自动切换（detect/seg/pose/obb/classify）
第七部分：三大实战场景（推理 / 微调 / 工程部署）
第八部分：YOLO 推理、训练、导出的三大核心架构图
结语：从“模型使用者”到“框架理解者”

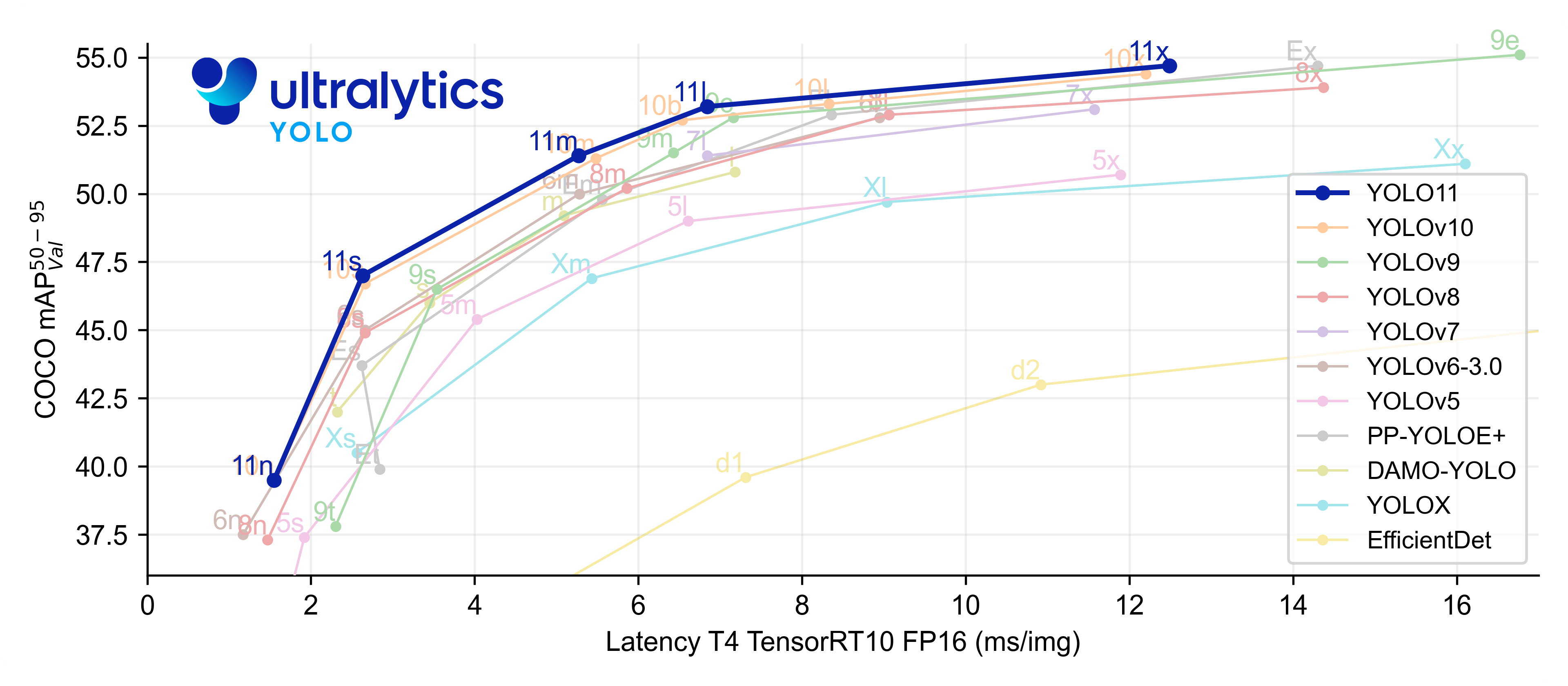

在这里插入图片描述

1. 为什么要学习 Ultralytics YOLO 的运行逻辑？

Ultralytics 是 YOLO 的官方 Python 框架，它不仅仅是“能跑模型”，它更是一套完整的训练/推理/导出系统。你在日常开发中，可能只写：

from ultralytics import YOLO
model = YOLO("yolo11n.pt")
model("image.jpg")

但背后包含：

模型加载
自动选择推理后端（PyTorch / ONNXRuntime / TensorRT）
数据预处理
推理（forward）
解码、NMS
结果包装
可视化

理解这一整套流程会带来极大帮助：

能更快定位推理问题
能更好理解 TensorRT、ONNX 的作用
能在部署中选择最优路径
能深入 Trainer/Predictor ，改代码或扩展模型

深度理解框架，就是从“会用 AI”进阶到“懂原理工程师”的关键步骤。

2. 第一部分：最小可运行 YOLO 推理代码（起点）

一个最小 YOLO 推理脚本如下：

from ultralytics import YOLO

# 1. 加载模型
model = YOLO("yolo11n.pt")

# 2. 对图片推理
results = model("bus.jpg")

# 3. 遍历结果
for r in results:
    print(r.boxes)   # 检测框
    print(r.probs)   # 类别置信度

这个简单的例子就是本篇文章所有内容的出发点。

你必须首先明白：

YOLO(…) 是模型的“入口”
model(…) 是推理的“入口”

接下来，我们就按这两个入口，把整个 Ultralytics 框架完全拆开讲清楚。

3. 第二部分：YOLO() 构造函数内部到底做了什么？

你在代码中写：

model = YOLO("yolo11n.pt")

其实会触发 ultralytics/engine/model.py 中的 __init__()，核心任务是：

识别输入模型格式 → 选择合适的加载方式 → 将模型变成可推理对象。

Ultralytics 支持非常多的模型输入方式：

输入内容	类型	框架行为
`yolo11n.pt`	PyTorch 权重	使用 `_load()` → PyTorch backend
`yolo11n.yaml`	模型结构 YAML	使用 `_new()` 从结构构建模型
`xxx.onnx`	ONNX 模型	使用 AutoBackend → ONNXRuntime
`xxx.engine`	TensorRT 引擎	使用 AutoBackend → TensorRT
HUB 模型 ID	云模型	自动从 HUB 下载权重
已初始化 Model 对象	内部模型	直接接管其属性

换句话说：

YOLO() 不是“加载模型”，而是“判断模型 + 选择后端 + 创建推理系统”。

3.1 YOLO() 内部逻辑流程图

YOLO(model)
  │
  ├─ 如果是 Model 对象 → 直接接管
  │
  ├─ 如果是 HUB 模型 → 下载 pt
  │
  ├─ 如果是 Triton URL → 标记为远程推理
  │
  ├─ 如果是 YAML → _new() 构建新模型
  │
  └─ 其他情况 (.pt/.onnx/.engine) → _load() → AutoBackend

在实际工程中，最常用的就是：

.pt（PyTorch）
.onnx（推理）
.engine（TensorRT 推理）

这三种格式对应三种部署方式，也是你后续做工程时必须理解的核心。

4. 第三部分：模型加载全流程（PT / ONNX / TensorRT）

接下来我们讲清楚，当 YOLO() 被调用时，三种主流模型格式如何进入 Ultralytics。

4.1 加载 .pt（PyTorch 权重）的流程

YOLO("yolo11n.pt")
  │
  ├─ 识别为 PyTorch 权重
  ├─ 提取模型结构与权重
  ├─ 重建网络结构（nn/modules）
  ├─ 将权重映射到层结构中
  └─ model = 一个可前向推理的 PyTorch 模型

PyTorch 模型的特点：

可训练
可 fine-tune
支持分布式训练

缺点：推理慢，不适合部署。

4.2 加载 .onnx（ONNX 格式）的流程

YOLO("yolo11n.onnx")
  │
  ├─ AutoBackend 判断为 ONNX
  ├─ 调用 ONNXRuntime session
  ├─ 准备输入输出节点
  └─ model = ONNXRuntime 推理器

ONNX 是一个通用格式：

可以在 Jetson、Windows、Linux、Android 运行
推理速度比 PyTorch 快
是 TensorRT 的中间格式

4.3 加载 .engine（TensorRT 引擎）的流程

YOLO("yolo11n.engine")
  │
  ├─ AutoBackend 判断为 TensorRT
  ├─ 调用 TensorRT runtime 加载引擎
  ├─ 分配 GPU 内存（显存 workspace）
  ├─ 创建上下文（context）
  ├─ 为输入输出绑定 buffer
  └─ model = TensorRT 推理器（最快）

TensorRT 的特点：

NVIDIA GPU 上最强推理速度
支持 FP16 / INT8 加速
部署必选

在 Jetson/Xavier/Orin 上必须使用 TensorRT 进行最终部署。

5. 第四部分：Predictor 预测器的完整推理流水线

当你调用：

results = model("image.jpg")

时，会触发 Ultralytics 的推理系统。

整个推理过程由 Predictor（engine/predictor.py）驱动。

下面我们讲清楚完整流程。

5.1 推理完整流程图

model(source)
  │
  ├─ YOLO.__call__ → YOLO.predict
  │
  ├─ Predictor = DetectionPredictor()
  │
  ├─ 创建数据源（DataLoader）
  │      ├─ 文件/文件夹
  │      ├─ 视频
  │      ├─ 摄像头
  │      ├─ PIL.Image / ndarray
  │
  ├─ 预处理
  │      ├─ resize / letterbox
  │      ├─ BGR → RGB
  │      ├─ /255
  │      ├─ to GPU
  │
  ├─ 前向推理
  │      ├─ PyTorch forward
  │      ├─ ORT inference
  │      └─ TensorRT context.execute
  │
  ├─ 后处理
  │      ├─ 解码框
  │      ├─ NMS
  │      └─ 构建 Results
  │
  └─ 返回 list[Results]

Predictor 的核心理念：

“我负责图像输入、预处理和结果包装，至于推理由 AutoBackend 决定。”

5.2 Preprocess：图像预处理逻辑

主要逻辑：

resize (640×640 或用户指定)
等比例缩放 + 填充（letterbox）
通道交换（BGR→RGB）
转为 float32
除以 255
torch.tensor 、to(device)

5.3 Forward：前向推理逻辑

与模型类型相关：

模型格式	前向操作
PyTorch `.pt`	model(x)
ONNX `.onnx`	ort_session.run
TensorRT `.engine`	context.execute_v2

Predictor 不关心怎么算，只把输入给 AutoBackend。

5.4 Postprocess：后处理逻辑

对输出进行 reshape
decode (Anchor-Free head)
DFL 精细定位
NMS（YOLOv10 有 NMS-Free）
生成 Results 对象

Results 包含：

boxes
masks
probs
keypoints
segments

你可以在 Python 里直接：

r.plot()

展示带框图像。

6. 第五部分：Trainer 训练器的训练流水线

训练通常写：

model.train(data="coco128.yaml", epochs=50)

这会触发 DetectionTrainer。

6.1 训练流水线流程图

YOLO.train
  │
  ├─ 根据任务类型选择 Trainer 类
  │
  ├─ 创建 Trainer 对象
  │      ├─ 加载 data.yaml
  │      ├─ 构建模型（若 .yaml）
  │      ├─ 数据增强（Mosaic 等）
  │      ├─ 数据加载器（train + val）
  │      └─ 初始化优化器 / EMA
  │
  ├─ epoch 循环
  │      ├─ 前向（forward）
  │      ├─ 计算 loss
  │      ├─ 反向传播（backward）
  │      ├─ 更新权重（optimizer.step）
  │      ├─ 学习率调度（LR scheduler）
  │      └─ 验证指标
  │
  ├─ 保存 best.pt 和 last.pt
  │
  └─ 返回 metrics

Trainer 的本质：

将数据集 + 模型 + 优化器组合成一条“自动化训练流水线”。

7. 第六部分：不同任务类型如何自动切换

Ultralytics 支持：

检测（detect）
分割（segment）
姿态（pose）
旋转框 OBB（obb）
分类（classify）

秘诀是 task_map：

task_map = {
    "detect": {"trainer": DetectionTrainer, "predictor": DetectionPredictor},
    "segment": {"trainer": SegmentationTrainer, ...},
    "pose": {...},
    "obb": {...},
    "classify": {...},
}

当你加载 yolo11n-seg.pt 时：

YAML/pt 内部包含 task 信息
Ultralytics 自动选择 SegmentationPredictor

所以你无需关心任务分类，只需：

model = YOLO("yolo11n-seg.pt")
model("img.jpg")

即可切换成分割模型。

8. 第七部分：三大典型实战场景

下面总结初学者最常用的三种模式。

8.1 场景 1：直接推理（最快上手）

from ultralytics import YOLO
model = YOLO("yolo11n.pt")
model("test.jpg", save=True)

用途：

测试模型
快速演示
可视化结果

8.2 场景 2：微调训练（finetune）

model = YOLO("yolo11n.pt")
model.train(data="mydata.yaml", epochs=100)

训练结束后：

best.pt（最佳模型）
last.pt（最终模型）

推理时：

YOLO("runs/detect/train/weights/best.pt")

8.3 场景 3：工程部署（ONNX/TensorRT）

导出

model.export(format="onnx")
model.export(format="engine", half=True)

使用

model = YOLO("best.engine")
model("test.jpg")

工程部署常用 TensorRT，以获得：

最高速度
最低延迟
最小显存占用

9. 第八部分：三大核心架构图

以下文本版架构图适合直接插入你的 PPT/书籍中。

9.1 YOLO 推理体系结构总览

YOLO.__call__
   │
   └→ YOLO.predict
           │
           └→ Predictor
                   │
                   ├→ preprocess
                   ├→ AutoBackend.forward
                   ├→ postprocess
                   └→ Results

9.2 模型加载自动分发结构

YOLO(model_path)
   │
   ├─ .pt → PyTorch
   ├─ .onnx → ONNXRuntime
   ├─ .engine → TensorRT
   ├─ .yaml → 构建模型结构
   └─ HUB ID → 下载后当作 pt 处理

9.3 训练流程整体架构

Trainer
  │
  ├─ Build model
  ├─ Build dataloaders
  ├─ Loss
  ├─ Optimizer
  ├─ Backprop
  ├─ Update params
  └─ Validate metrics

10. 结语：从“模型使用者”到“框架理解者”

通过本篇文章，你现在能够：

读懂 YOLO() 如何加载不同格式模型
理解 Predictor 如何驱动完整推理
理解 Trainer 如何执行训练
熟练切换任务类型（detect/seg/pose/obb）
掌握模型导出 → ONNX → TensorRT 的完整流程
构建自己的 YOLO 工程部署体系

Ultralytics 的设计理念非常统一：

一个入口（YOLO），一个架构（Engine + NN），多后端（PT/ONNX/TRT）。
