引言

在Yocto项目中，构建目录（Build Directory）是整个构建系统的核心，其作用是存储构建过程中的所有中间文件和最终产物，同时提供日志和调试信息的支持。对于初学者而言，理解构建目录的层次结构及用途有助于更高效地开展开发工作，并快速定位和解决问题。

本文将从构建目录的结构、各个子目录的功能、实例分析以及常见问题与优化建议四个方面，带您全面解析Yocto项目构建目录的核心知识点，帮助您更好地掌握构建过程。

一、构建目录的概念与作用

1.1 构建目录的定义

构建目录是BitBake用于存储构建中间文件和最终产物的工作空间。它包括编译日志、解压代码、目标镜像、软件包等文件，是整个构建环境的重要组成部分。

1.2 构建目录的位置

构建目录由环境设置脚本 oe-init-build-env 指定：

$ source oe-init-build-env build

运行后，build 目录将作为默认构建目录，您也可以通过参数指定新的构建目录：

$ source oe-init-build-env my_build

1.3 构建目录的主要作用

存储构建过程中生成的所有中间文件和最终产物。
提供任务日志和调试信息，便于分析构建过程中的问题。
管理依赖关系和系统根文件系统，支持跨平台构建。

二、构建目录的结构及功能解析

Yocto项目的构建目录结构清晰有序，各个子目录负责不同功能。以下是典型的构建目录结构：

build/
├── conf
├── downloads
├── sstate-cache
├── tmp
│   ├── deploy
│   ├── logs
│   ├── work
│   ├── sstate-control
│   └── sysroots
└── cache

2.1 `conf/` 目录

存放构建的主要配置文件：

local.conf：定义目标机器、分发策略、镜像类型等全局配置。
bblayers.conf：定义元数据层的位置，决定了哪些功能和配方可用。

2.2 `downloads/` 目录

存储下载的源码包、补丁和工具，避免重复下载，提高构建效率。

2.3 `sstate-cache/` 目录

共享状态缓存，用于加速增量构建和多机构建。共享状态缓存会记录已完成任务的输出文件，避免重复执行。

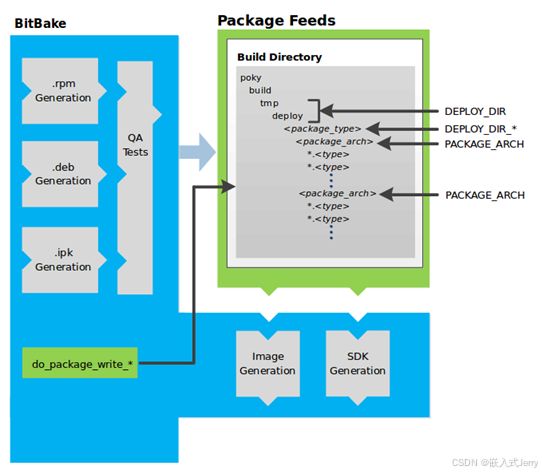

2.4 `tmp/` 目录

tmp/ 是构建过程的主要输出目录，包括以下内容：

deploy/：存放最终生成的镜像、软件包和SDK。
logs/：存放全局构建日志和错误日志。
work/：每个配方的工作目录，存放任务的中间文件和日志。
sstate-control/：共享状态元数据，用于跟踪任务的完成状态。
sysroots/：交叉编译工具链的目标依赖和本地依赖。

2.5 `cache/` 目录

存储配方和配置文件的解析结果，加速BitBake解析过程。

三、重点解析：`work` 目录的结构与用途

3.1 `work` 目录概述

work 目录是BitBake构建过程的核心工作区域，其路径规则如下：

${TMPDIR}/work/${MULTIMACH_TARGET_SYS}/${PN}/${EXTENDPE}${PV}-${PR}

3.2 示例目录结构

假设目标系统为 qemux86-poky-linux，配方名为 example，版本为 1.0，其工作目录结构为：

example/1.0-r0/
├── temp
├── image
├── packages-split
├── recipe-sysroot
├── recipe-sysroot-native
├── sysroot-destdir
└── package

3.3 子目录说明

temp
存放任务日志文件（如 log.do_compile）和脚本文件（如 run.do_compile）。
存放 do_install 任务的输出文件，模拟目标系统目录结构。
packages-split
存放 do_package 任务拆分后的子包内容，每个软件包有独立目录。
recipe-sysroot和recipe-sysroot-native`
分别存储目标依赖和本地依赖，支持交叉编译。
package
do_package 任务生成的中间文件，用于进一步处理。

四、实例解析：构建一个示例配方

以下以构建 example 配方为例，分析构建过程和目录内容变化。

4.1 初始化构建环境

$ source oe-init-build-env build

设置目标机器为 qemux86：

MACHINE = "qemux86"

4.2 执行构建命令

运行 bitbake example：

$ bitbake example

4.3 分析目录内容变化

构建完成后，检查 work 目录：

$ tree build/tmp/work/qemux86-poky-linux/example/1.0-r0/

temp：包含日志文件如 log.do_compile。
image：存放安装文件，如 bin/、lib/ 等。
packages-split：拆分后的子包目录。

五、常见问题与优化建议

5.1 常见问题

构建速度慢
- 启用 sstate-cache 并将其放在高性能磁盘中。
- 避免在网络存储上执行构建，建议使用本地磁盘。
日志文件过多
- 定期清理 temp 目录中的历史日志：
```
$ rm -rf build/tmp/work/*/temp/
```
目录混乱
- 熟悉目录结构并合理组织构建环境，建议通过 tree 命令查看层次结构。

六、总结

Yocto项目的构建目录是整个构建系统的核心，其结构清晰且功能明确。理解各个子目录的用途有助于提高调试效率和优化构建过程。本文通过目录解析、实例讲解以及常见问题分析，为您提供了全面的指导。

从 conf 文件的配置到 work 目录的任务执行，每个目录都承担着独特的功能。掌握这些内容，将帮助您高效管理Yocto构建环境，并从容应对嵌入式开发的各种挑战！
