计算机网络实验之配置动态路由RIP换机VLAN的划分

目录

1 实验名称

2 实验目的

3 实验步骤

4 实验结果

---

本次实验 .pkt 文件（文件类型：Cisco Packet Tracer）下载地址：
链接：https://pan.baidu.com/s/1gUOPwX8LWl3x29j3GEN_rQ
提取码：isnx

1 实验名称

配置动态路由 RIP 换机 VLAN 的划分

2 实验目的

① 观察简单数据包（ICMP）的转发过程以及 RIP 分组的转发过程
② 学会查看路由表、RIP路由表
③ 学会开启和关闭RIP诊断

3 实验步骤

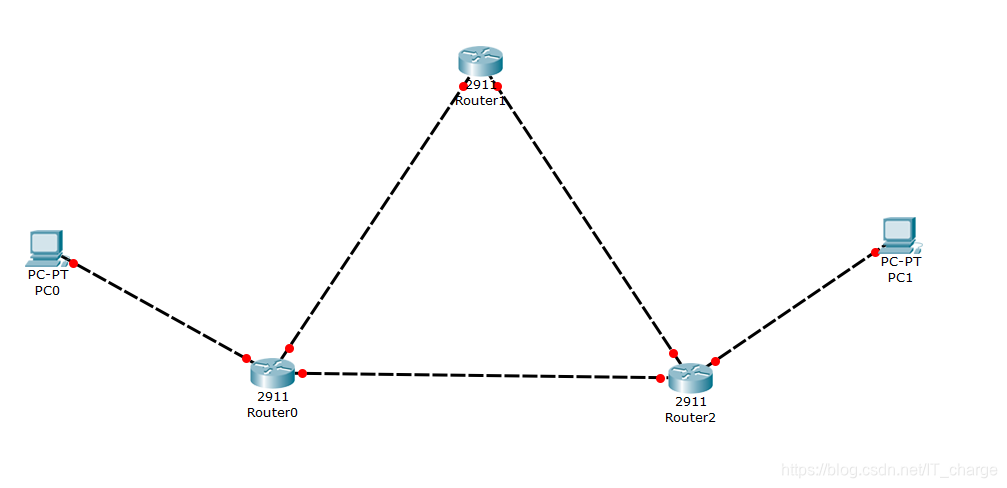

1、将路由器和PC拖到工作区，并选择自动连接类型按照拓扑结构连接各设备。

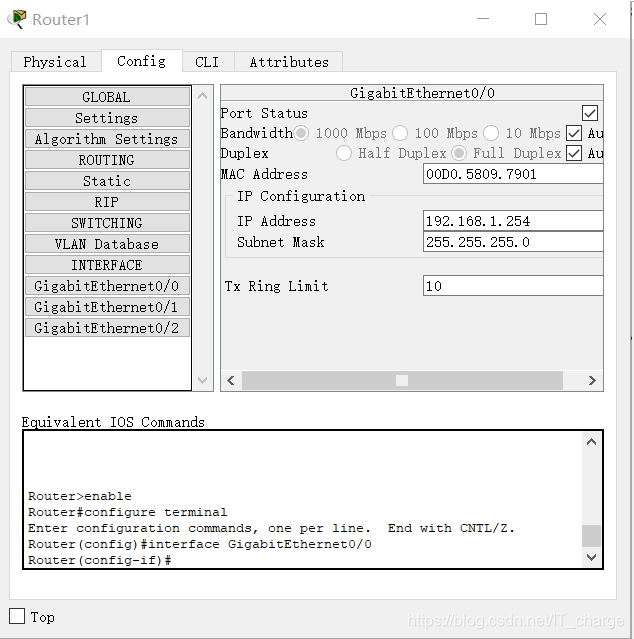

2、根据每个网络的网络地址，设置各路由器的端口IP地址以及各主机的IP地址。

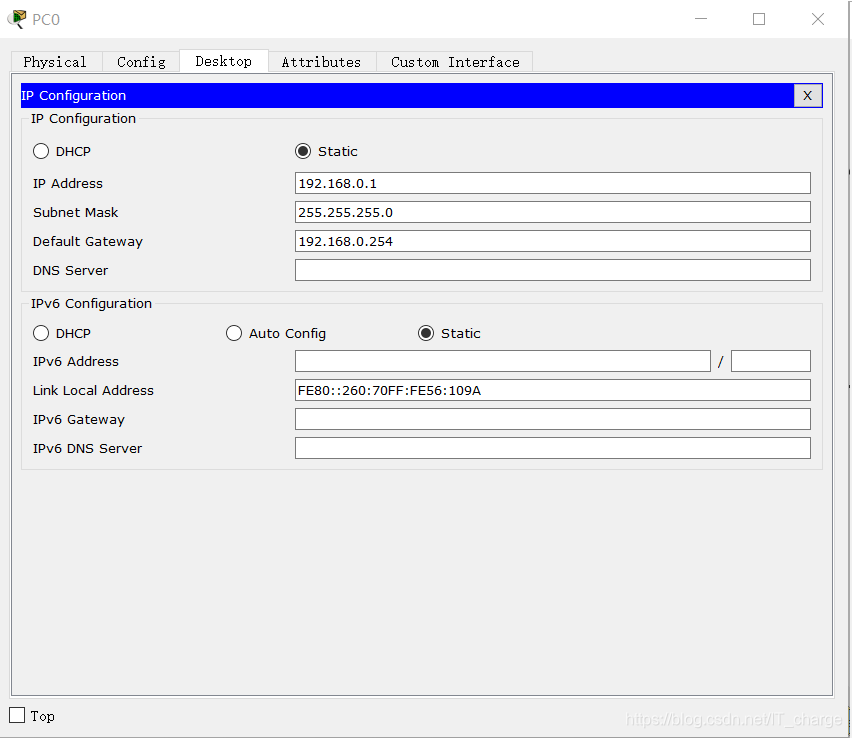

      注：设置主机IP地址时还需设置默认网关地址。

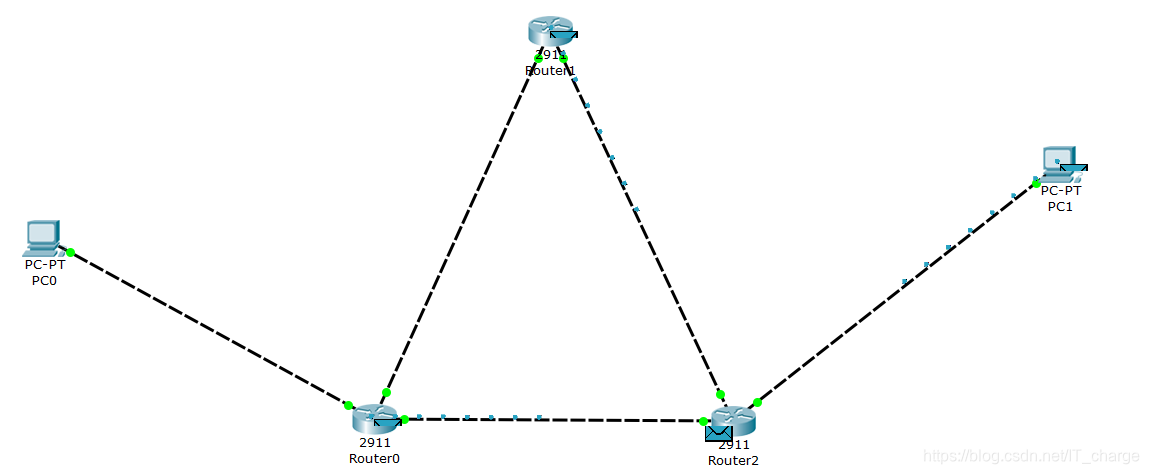

设置成功后观察到所有链路两端的原点变为闪烁的绿色圆点，说明所有连接激活。

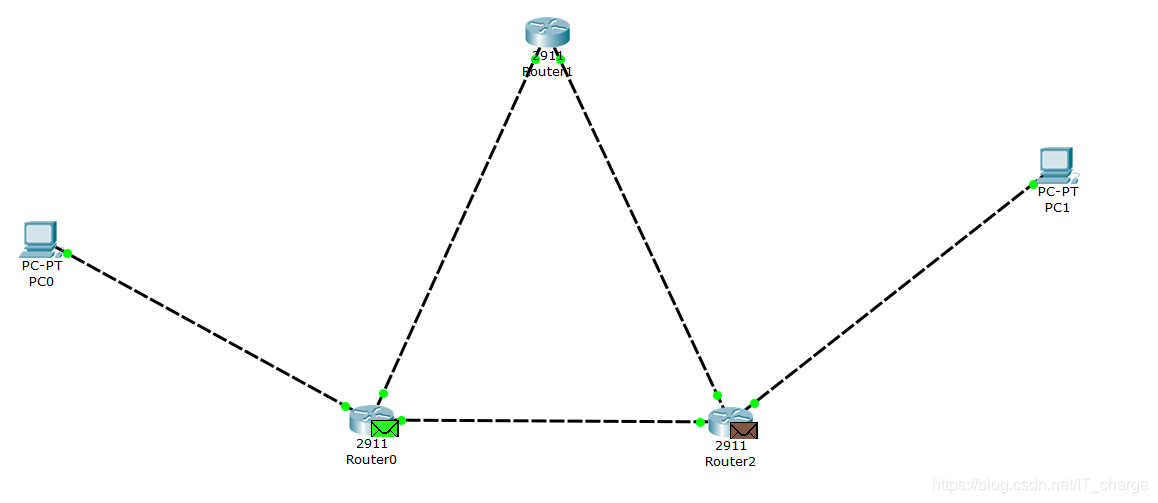

3、RIP路由协议配置
     之后查看数据包路径

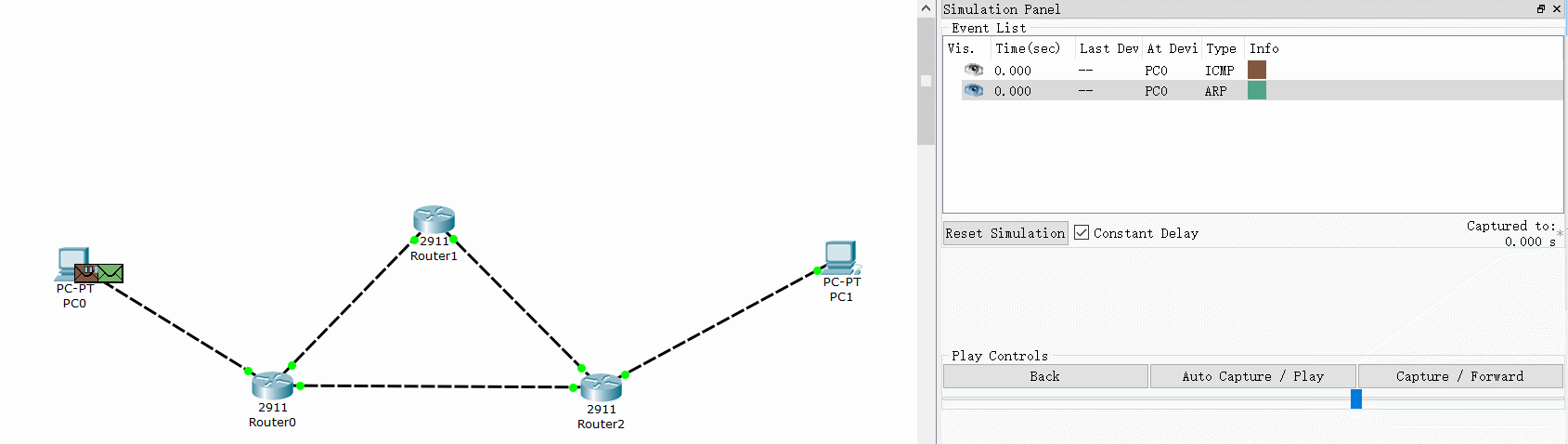

     在实时模式下添加一个从 PC0——PC1 的简单数据切换到模拟模式下观察数据包的转发过程，观察简单数据包（ICMP）的转发过程以及 RIP 分组的转发过程，当最后状态是“成功”说明 PC0 到 PC1 联通。

4 实验结果
