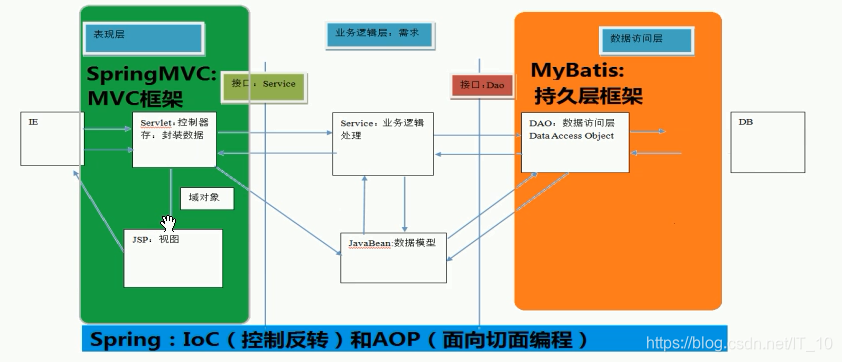

三层架构

在B/S架构中，系统的三层架构包括：表现层、业务层、持久层。
表现层
表现层也就是web层，负责接收客户端请求，响应结果给客户端，通常使用HTTP协议完成请求与响应。
表现层包括展示层和控制层：控制层负责接收请求，展示层负责展示结果。
表现层的设计一般使用的是MVC模型。
业务层
业务层也就是service层，负责处理业务逻辑
持久层
持久层也就是DAO（Data Access Object）层，负责数据持久化（对数据库表的CRUD操作）。持久成包括数据层（即数据库）和数据访问层，数据层是对数据进行持久化的载体，数据访问层是业务层和持久层交互的接口，即业务层通过数据访问层将数据持久化到数据库中。

其中，表现层依赖业务层，客户端的请求需要业务层进行逻辑处理，并将结果返回给客户端，业务层在处理业务逻辑时可能会依赖持久层，将数据持久化。

MVC模型

MVC全称Model View Controller，即模型、视图、控制器，可以看做是构建WEB应用表现层的一种模式。
Model
模型通常指的是数据模型，用于封装请求和响应的数据，如JavaBean对象
View
视图通常指的是JSP或者HTM，展示数据给客户端
视图依据模型数据创建
Controller
应用程序中处理用户交互的部分，即处理程序逻辑，充当Servlet

举例：
用户提交一个包含年龄、姓名、性别等消息的表单，控制器接受提交表单的请求后对表单数据做校验，校验失败，控制器负责响应错误页面给客户端，或者校验成功，控制器负责把数据填充到模型，然后调用业务层实现完整的业务需求，视图层负责展示响应信息给客户端。

SpringMVC

SpringMVC是一种基于MVC模式的轻量级Web框架，也就是说它可以用来接收客户端请求，拿到参数，经过处理之后，返回数据模型和视图，渲染之后返回响应给客户端。
提供了构建Web应用程序的全功能MVC模块，在使用Spring框架开发Web应用程序时，选择SpringMVC框架是一种很好的选择，当然，也可以选择其他MVC框架如Struts2，但是SpringMVC是目前主流的MVC框架之一。
在这里插入图片描述
SpringMVC的优点：
（1）清晰的角色划分：有前端控制器、处理器映射器、处理器适配器、视图解析器、处理器或页面控制器、验证器等，基于这些模块开发，请求依次经过这些模块处理之后，一个请求到响应就处理完整了
（2）分工明细
（3）和Spring空间无缝集成

SpringMVC和Struts2优劣分析：
共同点：
（1）都是表现层框架，都是基于MVC模型编写的
（2）底层都依赖ServletAPI
（3）都有个核心控制器用于整个功能模块的调度，只不过SpringMVC是Servlet，Struts2是Filter
区别：
（1）SpringMVC的入口是Servlet，Struts2是Filter
（2）SpringMVC是基于方法设计的，而Struts2是基于类的，Struts2每次处理请求都会创建一个相关类对象，它是多例的，而SpringMVC是单例的，请求用方法处理就行，所以SpringMVC比Struts2稍微快点
（3）SpringMVC编码更加简洁，支持JSR303（JSR303是JavaBean参数的校验标准，定义了很多常用的校验注解，我们可以直接将这些注解加在我们的JavaBean的属性上，就可以在需要校验的时候进行校验了），处理ajax方便

使用

pom.xml的基本配置：

<properties>
    <!--锁定编译器版本和spring版本-->
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    <maven.compiler.source>1.8</maven.compiler.source>
    <maven.compiler.target>1.8</maven.compiler.target>
    <spring.version>5.0.2.RELEASE</spring.version>
  </properties>

  <dependencies>
    <dependency>
      <groupId>org.springframework</groupId>
      <artifactId>spring-context</artifactId>
      <version>${spring.version}</version>
    </dependency>

    <dependency>
      <groupId>org.springframework</groupId>
      <artifactId>spring-web</artifactId>
      <version>${spring.version}</version>
    </dependency>

    <dependency>
      <groupId>org.springframework</groupId>
      <artifactId>spring-webmvc</artifactId>
      <version>${spring.version}</version>
    </dependency>

    <dependency>
      <groupId>javax.servlet</groupId>
      <artifactId>servlet-api</artifactId>
      <version>2.5</version>
      <scope>provided</scope>
    </dependency>

    <dependency>
      <groupId>javax.servlet.jsp</groupId>
      <artifactId>jsp-api</artifactId>
      <version>2.0</version>
      <scope>provided</scope>
    </dependency>
  </dependencies>

在src/main下创建目录 java，并设置为源码路径
在src/main下创建目录resources，并设置为资源路径
配置web.xml

<!DOCTYPE web-app PUBLIC
 "-//Sun Microsystems, Inc.//DTD Web Application 2.3//EN"
 "http://java.sun.com/dtd/web-app_2_3.dtd" >

<web-app>
  <display-name>Archetype Created Web Application</display-name>

  <!--配置前端控制器
      url-pattern为“/”，即发任何请求都会经过这个前端控制器
      当第一次发请求的时候创建servlet类对象，配置load-on-startup表示服务启动的时候创建servlet类对象
  -->
  <servlet>
    <servlet-name>dispatcherServlet</servlet-name>
    <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
    <!--让前端控制器加载springmvc.xml-->
    <init-param>
      <param-name>contextConfigLocation</param-name>
      <param-value>classpath:springmvc.xml</param-value>
    </init-param>
    <load-on-startup>1</load-on-startup>
  </servlet>

  <servlet-mapping>
    <servlet-name>dispatcherServlet</servlet-name>
    <url-pattern>/</url-pattern>
  </servlet-mapping>
</web-app>

在resources目录下创建文件springmvc.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:mvc="http://www.springframework.org/schema/mvc"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="
       http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans.xsd
       http://www.springframework.org/schema/mvc
       http://www.springframework.org/schema/mvc/spring-mvc.xsd
       http://www.springframework.org/schema/context
       http://www.springframework.org/schema/context/spring-context.xsd">

    <!--开启注解扫描-->
    <context:component-scan base-package="cn.ith" />

    <!--配置视图解析器对象
        当控制器中的页面跳转的时候，视图解析器就会帮助程序跳转到指定页面
    -->
    <bean id="internalResourceViewResolver" class="org.springframework.web.servlet.view.InternalResourceViewResolver">
        <property name="prefix" value="/WEB-INF/pages/" />
        <property name="suffix" value=".jsp" />
    </bean>

    <!--开启springmvc框架注解的支持-->
    <mvc:annotation-driven/>
</beans>

在java目录下创建包，并且创建HelloController控制器：

package cn.ith.controller;

import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;

@Controller
public class HelloController {

    @RequestMapping(path="/hello")
    public String sayHello() {
        System.out.println("hello");
        return "success"; //返回success.jsp页面
    }
}

在WEB-INF下创建pages目录，并创建success.jsp文件：

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>Title</title>
</head>
<body>
成功
</body>
</html>

将webapp下的index.jsp文件内容改为：

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>Title</title>
</head>
<body>

<a href="hello">入门程序</a>
</body>
</html>

配置IDEA集成Tomcat
配置完毕，运行
在这里插入图片描述

流程总结

1 启动服务器，加载配置文件
因为在web.xml中配置了<load-on-startup>1</load-on-startup>，因此当服务器启动的时候，就会创建servlet类对象。然后根据配置<param-value>classpath:springmvc.xml</param-value>去加载springmvc.xml配置文件。

在springmvc.xml中配置了注解的扫描包名，这样，打上了@Controller注解的HelloController类对象就会被放入IOC容器中。

因为在springmvc.xml中配置了视图解析器，因此视图解析器类InternalResourceViewResolver也会被实例化成对象放入IOC容器中，当控制器中的页面跳转的时候，视图解析器对象就能工作了。

在springmvc.xml中配置开启springmvc框架注解的支持，因此@RequestMapping注解也会生效，当请求XXX/hello的时候，就会执行sayHello方法。

2 发送请求，后台处理请求
当点击index.jsp超链接标签的时候，会发送请求，接下来：
（1）首先是执行servlet中的程序，web.xml中的配置<url-pattern>/</url-pattern>表明拦截所有请求
（2）servlet类DispatcherServlet相当于指挥中心，根据发来的XXX/hello中的hello匹配到sayHello方法，然后执行该方法
（3）sayHello方法执行完返回"success"，由于在springmvc.xml中配置了视图解析器InternalResourceViewResolver，因此DispatcherServlet指挥中心去找到视图解析器，视图解析器会帮助Web应用程序将页面跳转到success.jsp
（4）servlet把请求响应给客户端，客户端看到最终的页面

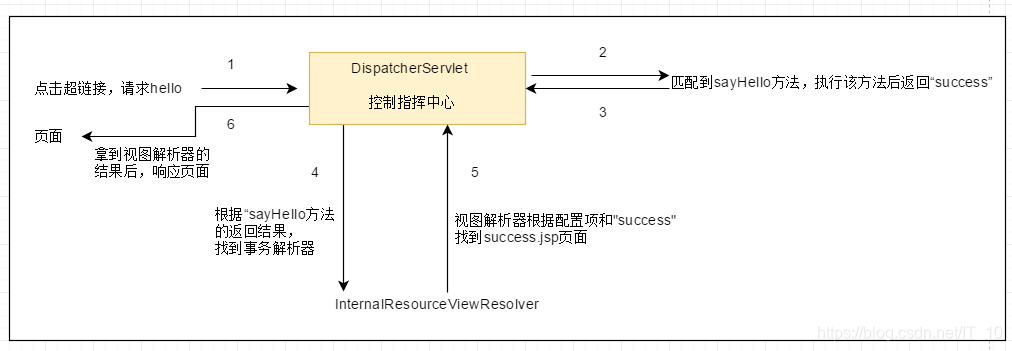

流程图如下：
在这里插入图片描述

SpringMVC框架中的组件

SpringMVC框架是基于组件方式执行流程的，基本组件如下：

前端控制器（DispatcherServlet）
控制整个流程的执行，相当于MVC中的C。DispatcherServlet是整个流程的控制中心，由它调用其它组件处理应用请求。
处理器映射器（HandlerMapping）
DispatcherServlet需要将请求发送给SpringMVC的控制器（Controller），由控制器处理请求。程序中可能会有多个控制器，DispatcherServlet需要知道应该将请求发送给那个控制器。所以DispatcherServlet会以查询一个或或者处理器映射器（HandlerMapping）来确定请求的下一站在哪里。处理器映射器会根据请求所携带的URL信息来进行决策。
处理器适配器（HandlerAdapter）和Handler处理器（即控制器）
处理器适配器使用的是设计模式中的适配器模式，通过该适配器，可以执行任意的Controller方法。一旦处理器映射器选择了合适的控制器，DispatcherServlet会将请求发送给处理器适配器，然后交给Handler处理器处理请求。
控制器完成逻辑处理后，通常会产生一些信息，这些信息需要返回给用户并在浏览器上显示。这些信息被称为模型（Model）。不过仅仅给用户返回原始信息是不够的——这些信息需要以用户友好的方式进行格式化，一般会是HTML。所以，信息需要发送给一个视图（View），通常会是JSP。
控制器所做的最后一件事就是将模型数据打包，并且标示出用于渲染输出的视图名。它接下来会将请求连同模式和视图名（ModelAndView）发送回DispatcherServlet。
视图解析器（ViewResolver）
传递给DispatcherServlet的视图名并不直接表示某个特定的JSP。实际上，它甚至并不能确定视图就是JSP。相反，它仅仅传递了一个逻辑名称，这个名字将会用来查找产生结果的真正视图。DispatcherServlet将会使用视图解析器来将逻辑视图名匹配为一个特定的视图实现。

如你在Controller的某个方法中写上return "index";，这个index就是视图名，根据你的配置，这个视图名会被解析为实际的视图，比如你在xml中做了如下配置：
<property name="prefix" value="/WEB-INF/pages/"/> <property name="suffix" value=".jsp"/>，则视图解析器会将视图对应到/WEB-INF/pages/index.jsp

视图
既然DispatcherServlet已经知道有哪个视图渲染结果，那请求的任务基本上也就完成了。请求的最后一站是视图的实现（可能是JSP、pdf、excel等），在这里它交付模型数据。请求的任务完成了。视图将使用模型数据渲染输出，这个输出会通过响应对象传递给客户端。
处理器映射器、处理器适配器、视图解析器是SpringMVC中的三大组件，springmvc.xml中配置的<mvc:annotation-driven/>就相当于配置了这些组件。

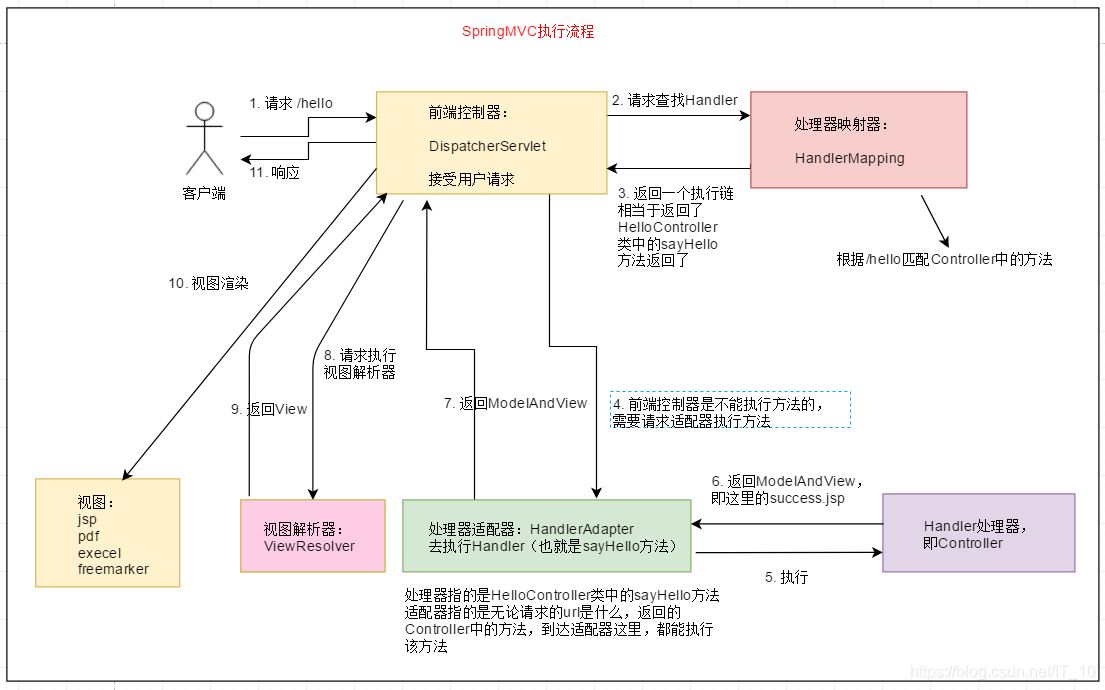

图解如下：
在这里插入图片描述
