PLC与工业DTU接线快速入门

本文介绍了PLC如何通过RS232和RS485接口与BMD100 DTU进行连接,详细讲解了RS232和RS485的电平定义、DB9针的引脚定义,并提供了PLC与佰马BMD100工业级无线DTU的实际连接示例。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

DTU与PLC接口连接,PLC通过与BMD100 DTU的RS232、RS485等接口连接后

  1. RS232、RS485定义

RS232常用的是Tx、Rx和GND这三条线, 这决定了RS232是全双工;而RS485是双绞线A和B,这决定了RS485是半双工。

RS232的逻辑1的电平(相对GND)是-3V-15V,逻辑0的电平(相对GND)是+3V+15V。而RS485采用差分传输,A线和B线的电压差(UA-UB)在+2V+6V表示逻辑1,电压差(UA-UB)在-2V-6V表示逻辑0。

2.DB9针定义

DB9针是9针的串口线,如下图所示,分为公头(上图)和母头(下图)。
在这里插入图片描述
在这里插入图片描述

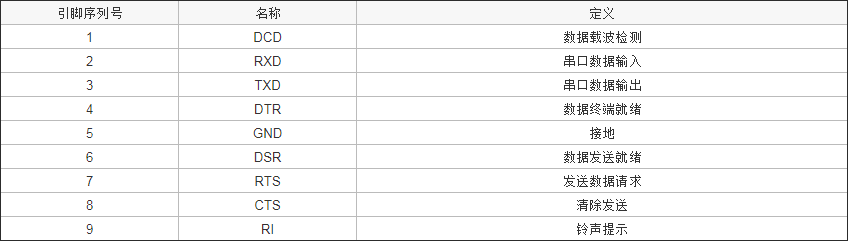

DB9公头(5针朝上)上排从左到右是15,下排是69,而DB9(5针朝上)母头正好相反,上排从左到右是51,下排是96。如果是作为RS-232C接口,则各引脚定义如下:
在这里插入图片描述
作为RS-232C接口,其各引脚由标准文档进行定义,所以也可以称为“标准引脚定义”。而作为RS-422和RS-485接口,则没有“标准”引脚定义的说法,因为RS-422和RS-485连通常的标准接口也没有,具体采用什么接口,接口中使用哪些引脚,完全取决于设备设计生产商自己的定义。

对于RS485,在DB9上没有标准接线,通常是3-A,8-B,公头母头都是如此,通信双方接
