智慧灯杆供配电系统设计规范

智慧路灯杆作为新型高度集成化的物联网基础设施，集成了照明、监控、环境监测等用电设施，不同设备的用电情况差异较大，因此，智慧路灯杆的用电安全是保障灯杆发挥新基建能效的关键。智慧灯杆的供配电系统一般要遵守以下规范要求。



1、正常运行情况下,智慧灯杆设备端电压应为额定电压的 90%～105%。



2、智慧灯杆低压配电系统中性线截面不应小于相线截面，且应满足不平衡电流及谐波电流的要求。



3、智慧灯杆配电系统应具有短路保护和过负荷保护,并应符合现行国家标准规定。各单相回路应单独进行控制和保护。各类设备应设有单独保护装置。



4、智慧灯杆应具备为挂载设备提供统一供电服务的能力，可通过在综合机箱内配置空气开关或即插即用的方式接电，每根智慧灯杆宜配置远程电源控制模块，支持远程控制和断电保护，具备单路计量、单路开关控制等功能。



5、智慧灯杆系统所有供电线路应统筹共建共享，所有挂载设备的供电模块应统一配置。



6、智慧灯杆系统宜采用双路供电，一路用于路灯照明分时段供电，另一路用于通信、监控、气象、交通等挂载设备全天候供电。

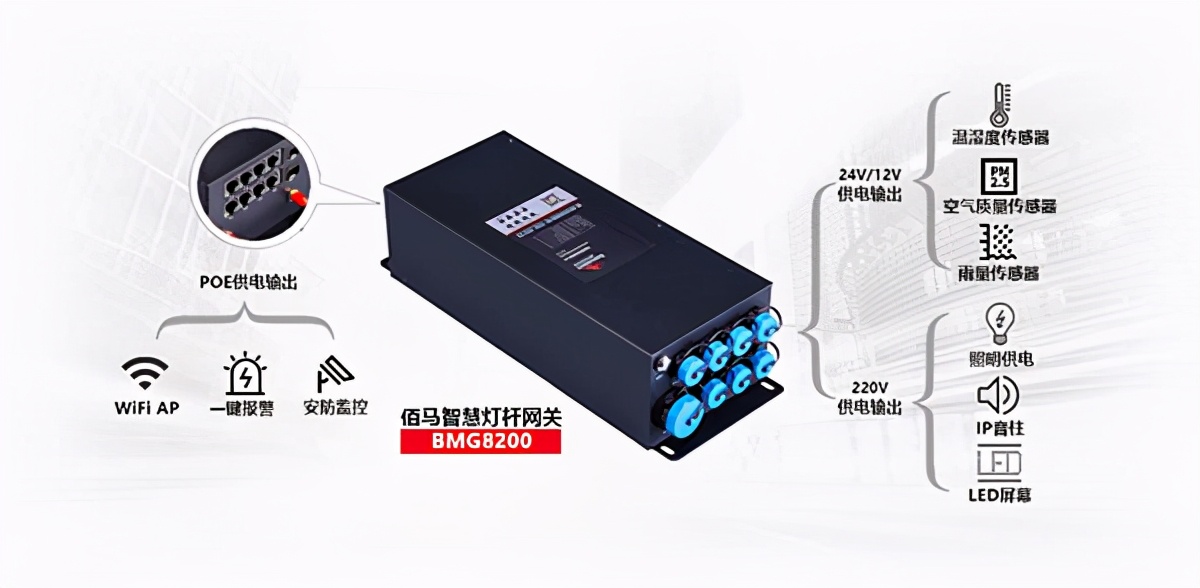

佰马BMG8200智慧路灯杆网关，专为智慧多功能杆研发，支持为智慧杆设备提供多方式的集中供电。



常规供电：

网关的电源输入与输出接口全部采用防水型直插式接口，支持1路220V/35A电源输入，3路220V电源输出，满足用电量大的照明或显示屏等设备的供电。

直流供电：

智慧网关支持1 路 DC24V 输出和1 路 DC12V 的供电输出，适应监控、传感器、WIFI
