[保姆教程] [Database Model] 1分钟了解亿万数据的结构设计模型

简介

你是否也有这样的困扰？

苦恼怎么样设计才能让数据库支持数亿，数十亿或者数百亿级别的数据业务。

苦恼设计怎样一种模式，才可以兼容高体量数据的动态分配，扩容，合并。

如果你还没有找到合适的方案，不如看看这篇文章，帮助你认识基于角色数据的寻址模型(Role Data Addressing Model)。

这个方案用能够解决哪些问题？

减轻数据负载，它的核心思想是以角色为中心，将角色的所有负载数据拆分成子表管理，从而减轻数据体量对数据库造成的压力。

动态分配，使用它你可以在运行时指定当前的角色数据，应该被分配在哪一个子表中，且无需业务层关心子表的数量和作用范围。

弹性容量，它可以做到根据实际情况，对已有数据进行缩容，对即将到来的更大体量的数据进行扩容

合并，它允许你根据应用场景，将多个子表中的已有数据合并到其他子表或者新建子表。

---



ROLE DATA ADDRESSING MODEL

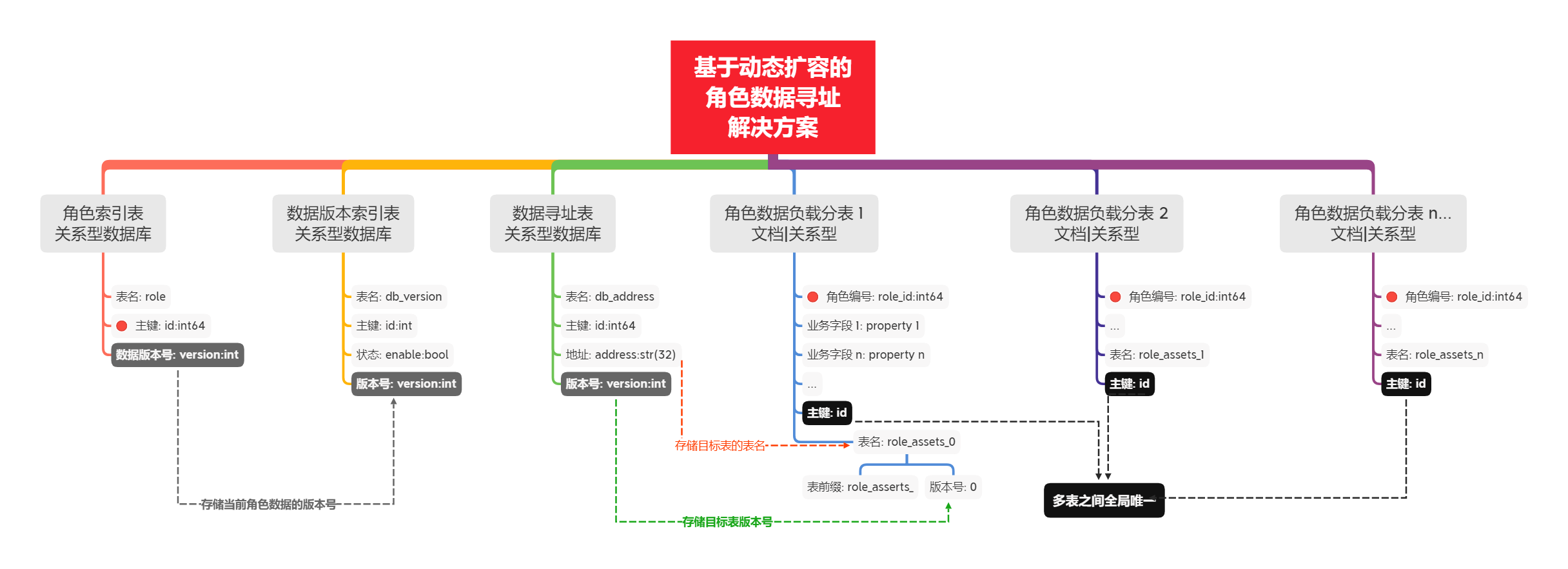

概念图

组成部分

该方案由角色索引，版本索引，寻址索引，数据负载分表实例集四个部分组成

• 角色索引
  • 声明：此处谈论对的角色表并不等同与游戏中对角色，它跟用户是一对一对关系
  • 他负责提供唯一标识和角色负载数据的版本号，起承上启下的作用
  • 其中角色版本号，是再创建角色时确定的，创建后运行时则不可更改
• 版本索引
  • 声明: 这个版本索引和通常游戏设计中的分服是一个概念
  • 他负责向业务层提供当前开放存储的版本号，可能是一个也可能是多个
• 寻址索引
  • 他负责提供角色负载数据的所有分表地址，版本号则作为查找分表的依据
• 数据负载分表实例
  • 他就是实际负责处理数据存储的实例了
  • 单个角色负载数据表的分表数量应该与当前 版本索引 中最大的version相等
    • 意思就是 版本索引 中最大的version是10，那么各个角色负载分表的个数也因该等于10

如何工作

• 离线构建数据库分表结构
  • 在线下环境由运维人员创建分表索引和角色负载数据的分表项
  • 由人工根据数据监控决定 版本索引 中哪些版本应该接受新建角色数据，哪些又因为达到了负载上限应该停止接收新建角色
• 业务人员根据 版本索引 决定新建角色的 version 是应该属于哪个版本
• 业务人员在新建角色负载数据时，根据 角色索引 的 version 字段，来辨别应该往哪个分表中存储
• 同样业务人员在查询数据时，应该持有【角色的编号(role.id)】和【版本号(role.version)】去对应的角色负载数据分表中查询

---

附录

弹性容量

弹性容量，并不是指向云服务容器那样，自动化扩充或缩减实例，它意味着在这种规则下，允许你在不破坏原有数据的情况和业务下，做到扩充或缩减表的容量(分表个数)

扩充是再简单不过的事情了，你仅仅需要往版本索引表中，增加一个新的版本，创建对应版本号的分表，开启新版本关闭旧版本即完成了扩容操作(就像游戏开新服一样)

缩容也非常的简单，前提是参与缩容的分表，要离线进行，且期间不允许任何数据写入。我们仅仅需要将原表的数据拷贝到目标表，然后将角色的version修改为对应版本，就完成了缩容。

提示：扩容和缩容可以为运维人员提供自动化脚本，从而降低犯错率

合并

合并数据的原理与缩容是一样的，这里就不在赘述了。

重点是同一个表的分表所使用的ID应该是在分表中唯一的

---

总结

主要解决的问题时降低大体量数据对数据库的负载压力

次要解决运维人员对数据库扩容和缩容的可控性

其实这个方案，在游戏行业应用颇为广泛，它和游戏分区，开服是一个道理

把这种模式应用在WEB APP开发中，角色表其实对应的就是用户表，角色数据负载表，对应的就是用户的业务表

但这种方案现在仍存在问题，从上面的设计图中可以看到，被负载的是用户之下的业务部分，这没什么问题，但设想一下，如果你有1000w+的用户，或者多到上亿或十亿

怎么样去负载用户之上的业务，像登录，注册，修改密码等...... 如果你有过千万的用户，当你的用户点击登录时，怎么去处理校验凭证的问题？
