在Matlab-Prescan联合仿真中，针对LKA算法出现的方向盘震荡和车身姿态震荡问题，通过调整PID控制器的输入量，从车辆横向误差改为航向角误差，解决了车辆在转弯时跑内圈的问题，并从控制理论角度进行了深入分析。

概述

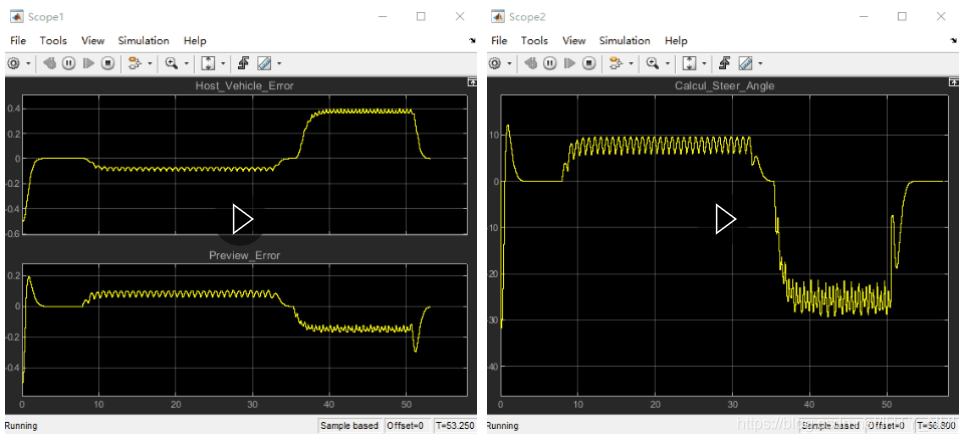

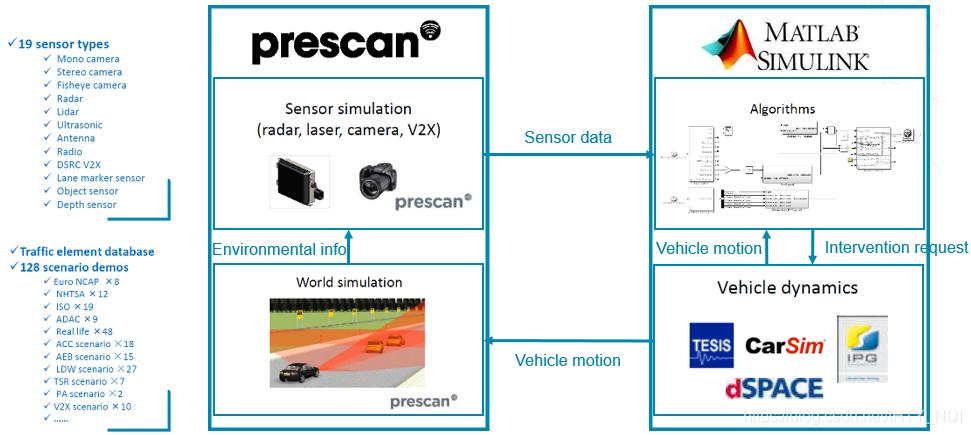

之前在matlab-prescan联合仿真验证LKA算法时发现方向盘会震荡，车身姿态也会发生震荡且在转弯时会出现跑内圈的情况：
在这里插入图片描述

如上图，这个问题调了很长时间，后来才发现是PID的输入量选取有问题，不应选取车辆的横向误差（LatDisError），而应该选取航向角误差（HeadingError）。其原因分析了很长时间，都只能从直观感受上理解原因，直到看到这篇文章，才真正从控制理论的角度进行分析考虑：

理论分析

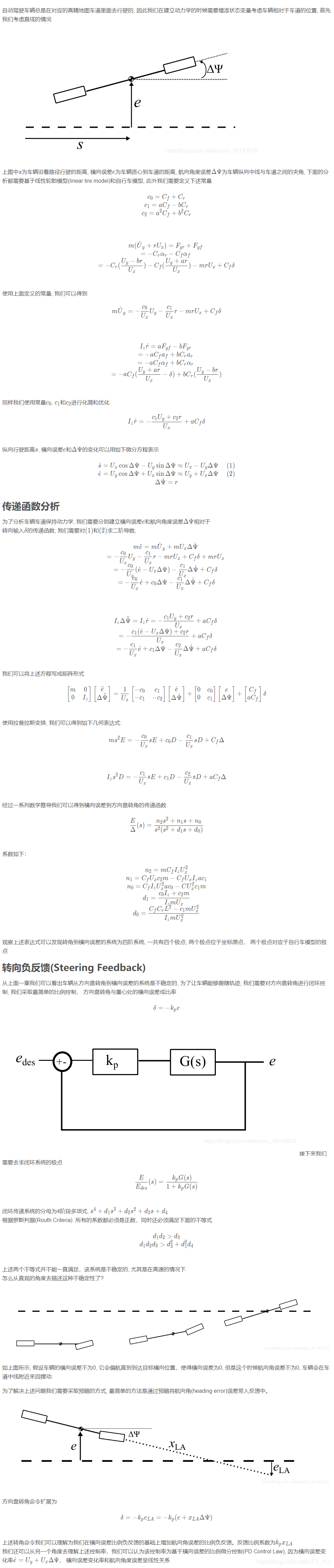

下面转载一篇博文《直线车道保持动力学分析 (Lane Keeping)》
在这里插入图片描述
————————————————
