模电基础讲解02：晶体二极管的结构类型

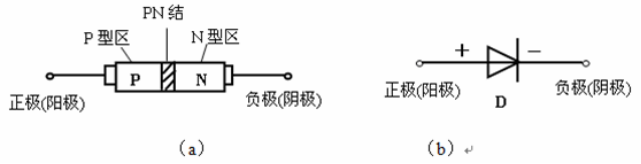

二极管是用半导体材料(硅、锗等)制成的一种电子器件 在PN结上加上封装和引线。它具有单向导电性能， 即给二极管阳极和阴极加上正向电压时，二极管导通。 当给阳极和阴极加上反向电压时，二极管截止。 因此，二极管的导通和截止，则相当于开关的接通与断开

**二极管按结构分为：
点接触型：其结电容较小，一般在 1pF以下，工作频率可达 100MHz以上；适用于高频电路和小 功率整流
面接触型：结面积比较大，能够通过较大电流；因其结电容大，所以只能在较低频率下工作，一般 仅作为整流管
平面型：结面积较大的可用于大功率整流；结面积小的可作为脉冲数字电路中的开关管

平面型

面接触型

点接触型

二极管按材料分为：
常见的半导体材料有硅、锗等等，因此可分为锗二极管（Ge管）和硅二极管（Si管）

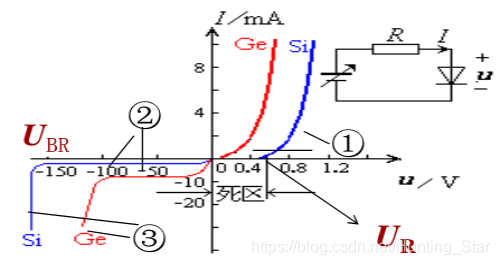

(硅管) 当 P端电压- N端电压>= 0.7V时二极管导通
(锗管) 当 P端电压- N端电压>= 0.2V时二极管导通
X负半轴为反向击穿电压(了解),当电压过高就会被击穿.
晶体二极管的伏安特性
二极管按功能来分：
(1)整流二极管:

将交流电源整流成为直流电流的二极管叫整流二极管。

(2)检波二极管:
检波二极管是用于把迭加在高频载波上的低频信号检出来的器件，它具有较高的检波 效率和良好的频率特性。

(3)稳压二极管:

它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的。

(3)开关二极管: 在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能滿足高频和超高频应用的需要。

(4)变容二极管:

变容二极管是利用PN的电容随外加偏压变化这一特性制成的非线性电容元件，被广泛应用于参量放大器，电子调谐器及倍频器等微波电路中。

. (5)瞬态电压抑制器TVS:

一种固态二极管，专门用于ESD保护。

(6)发光二极管:

可发红黄白绿等单光色亮光。

(7)肖特基二极管:

其特长是:开关速度非常快，反向恢复时间特别短，因此，能制作开关二极管和低压大电流整流二极管。
