模拟电路笔记（一）晶体二极管及其应用

二极管概念

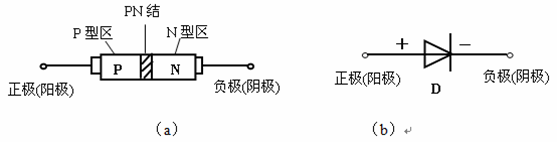

1. 二极管的构成

二极管（Diode），文字符号 D。
P型半导体带空穴，正电；N型半导体带自由电子，带负电，组合成PN结，所以内部有一个电场，就有了单向导电性

2. 二极管的分类

2.1 按材料分
硅二极管

正向压降：0.6V - 0.7V 正向电阻：3k - 7k

锗二极管

正向压降：0.2V - 0.3V 正向电阻：1k - 2k

2.2 按用途分

2.1 整流二极管：将交流电流 整流 成为直流电流的二极管

2.2 发光二极管：正向驱动发光

2.3 肖特基二极管：
特点耐压低、反向恢复时间极短（可以小到几纳秒），适用于低压、大电流输出场合用作高频整流

2.4 瞬态抑制TVS二极管：
极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。

单向TVS一般应用于直流供电电路，双向TVS二极管应用于电压交变的电路。

作用在信号源、电源灯输入处，并联电路，得到保护电路

当应用于直流电路时，单向TVS
