第一章、引言

在 VMware vSphere 中，有两个重要的组件依赖于网络，首先是虚拟机，用于虚拟机之间的通信以及与外界的通信，其次是 VMkernel，用于 vMotion、NFS、iSCSI 等服务，今天我们分享下VMware中标准交换机创建和一些知识分享。

第二章、实验环境

本实验所用实验环境清单！

ESXi：VMware ESXi, 7.0.3, 23794027

vCenter：VCSA 8.0.3.00300

服务器：Dell R730 XD Intel(R) Xeon(R) CPU E5-2683 v4 @ 2.10GHz 10TB SSD

第三章、VMware标准交换

为了向 ESXi 主机和虚拟机提供网络连接，我们需要创建一个与物理以太网交换机非常相似的虚拟标准交换机。它使用虚拟机端口组（存储配置信息以创建虚拟交换机端口的模板）在相同和不同主机上提供虚拟机连接，并使用 VMkernel 端口将 vmkernel 服务（IP 存储、vMotion、FT 日志网络）连接到物理网络。

1、操作步骤

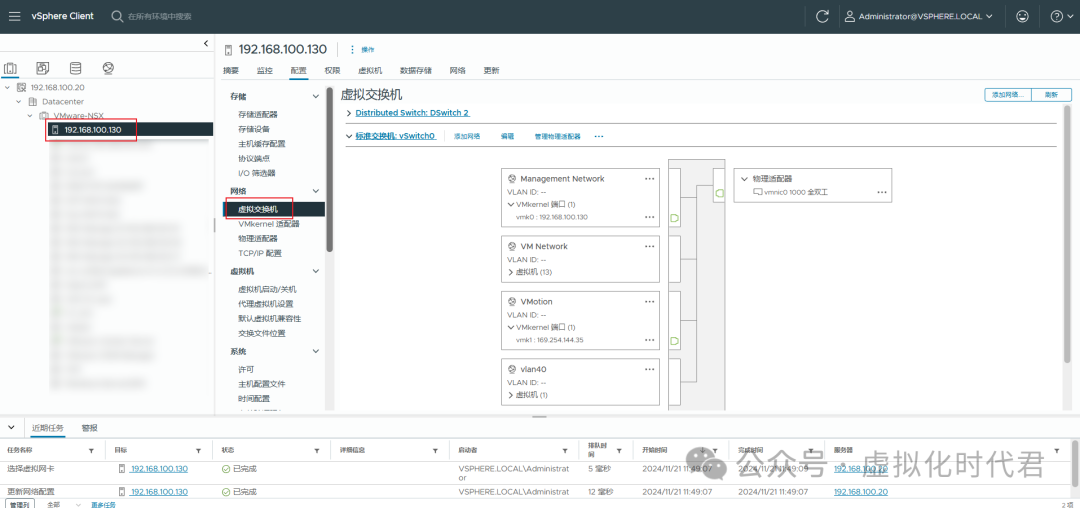

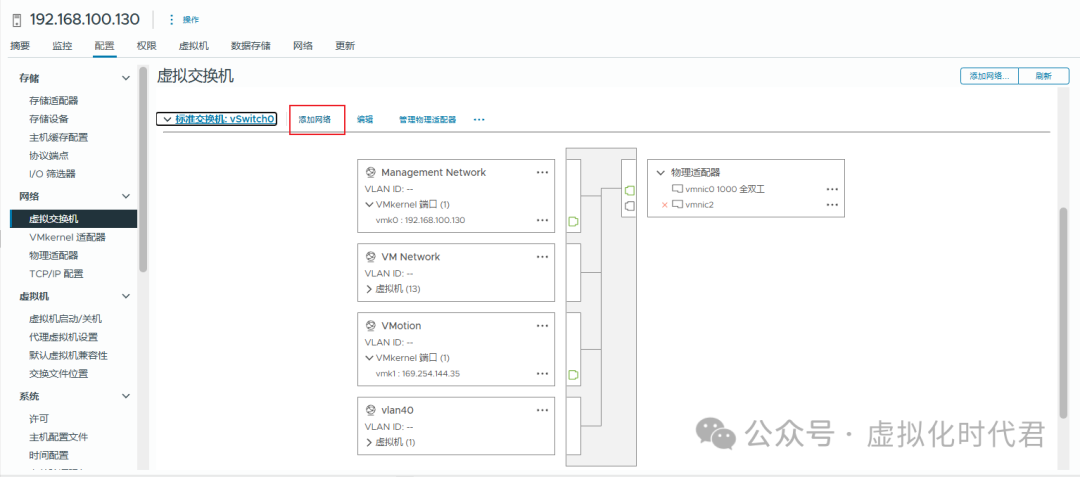

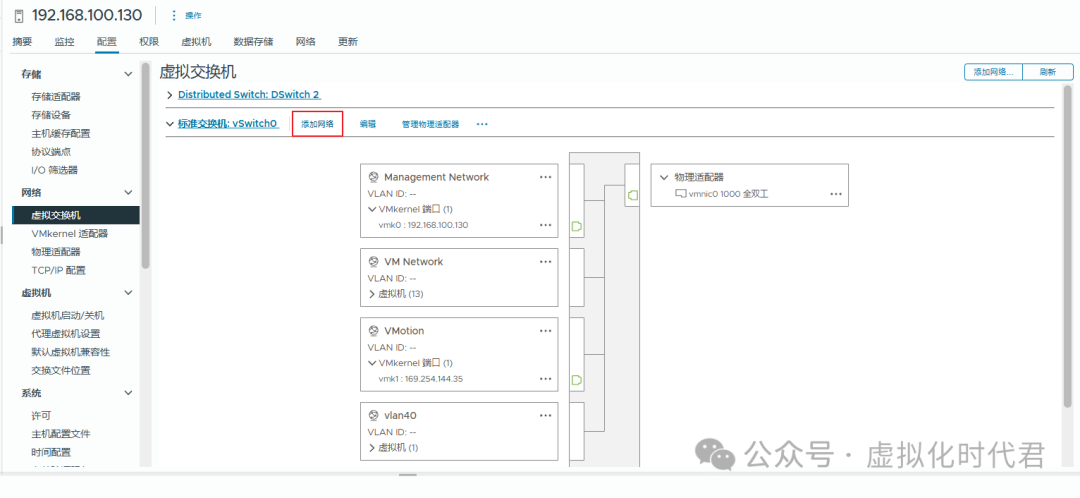

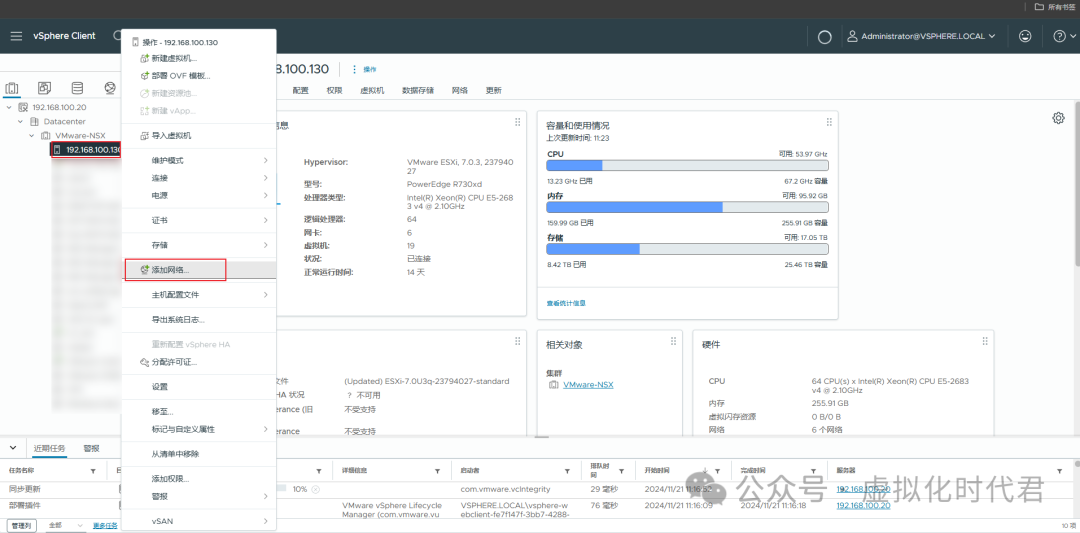

1.打开vCenter，右键主机，添加网络

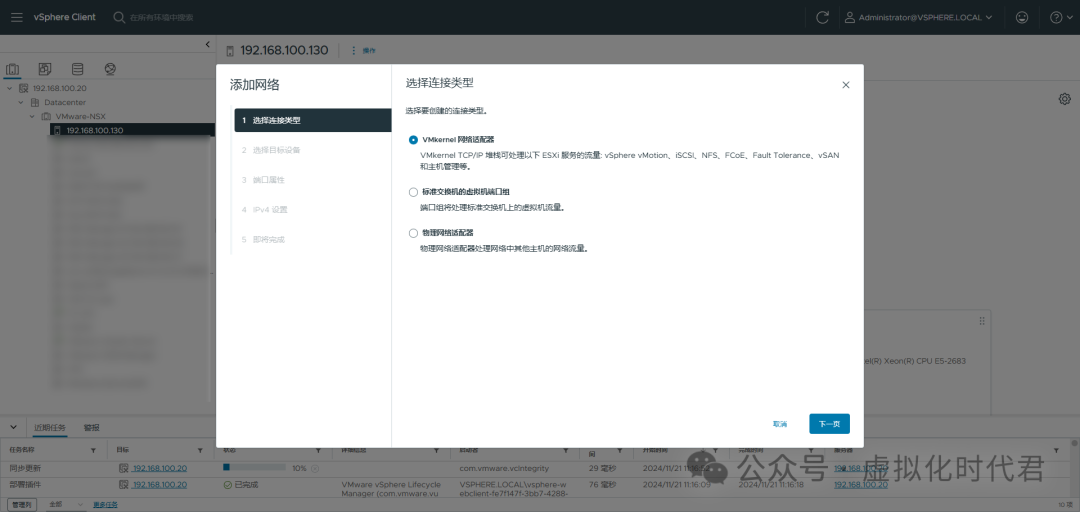

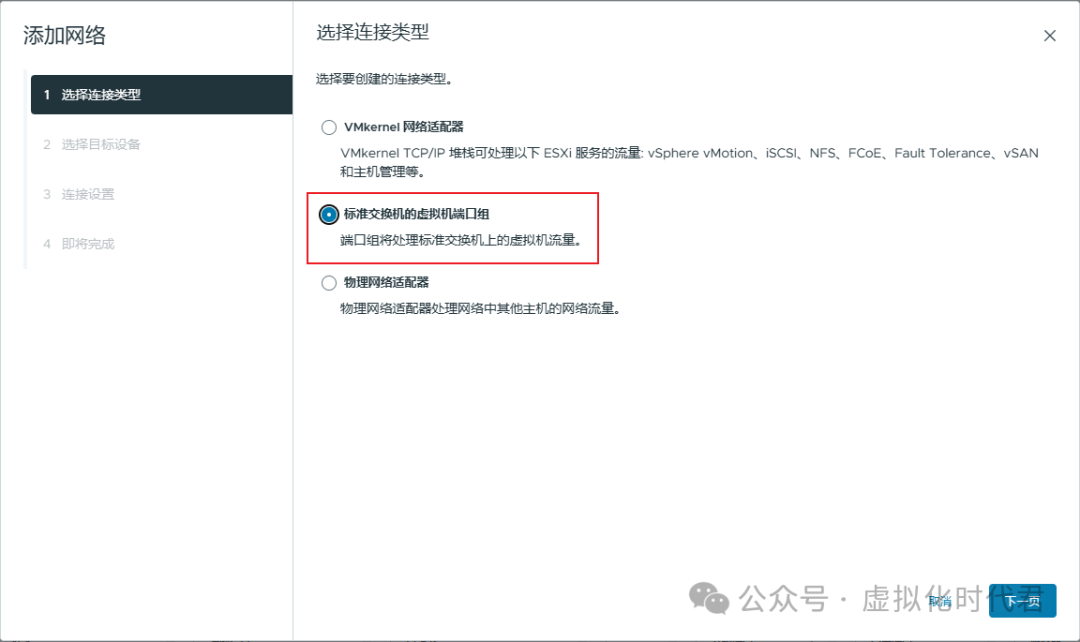

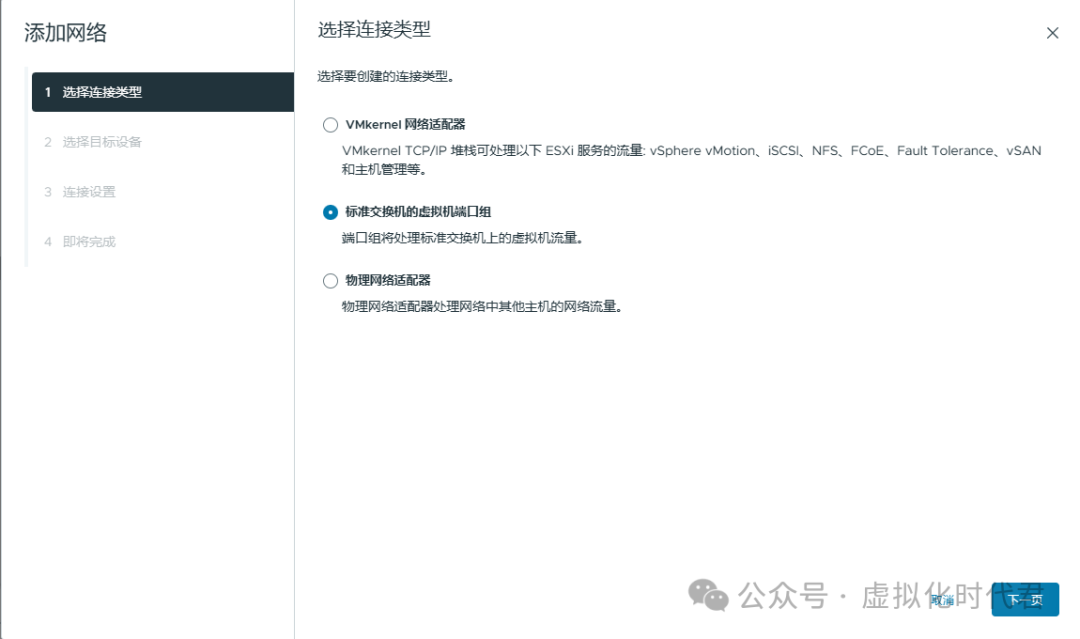

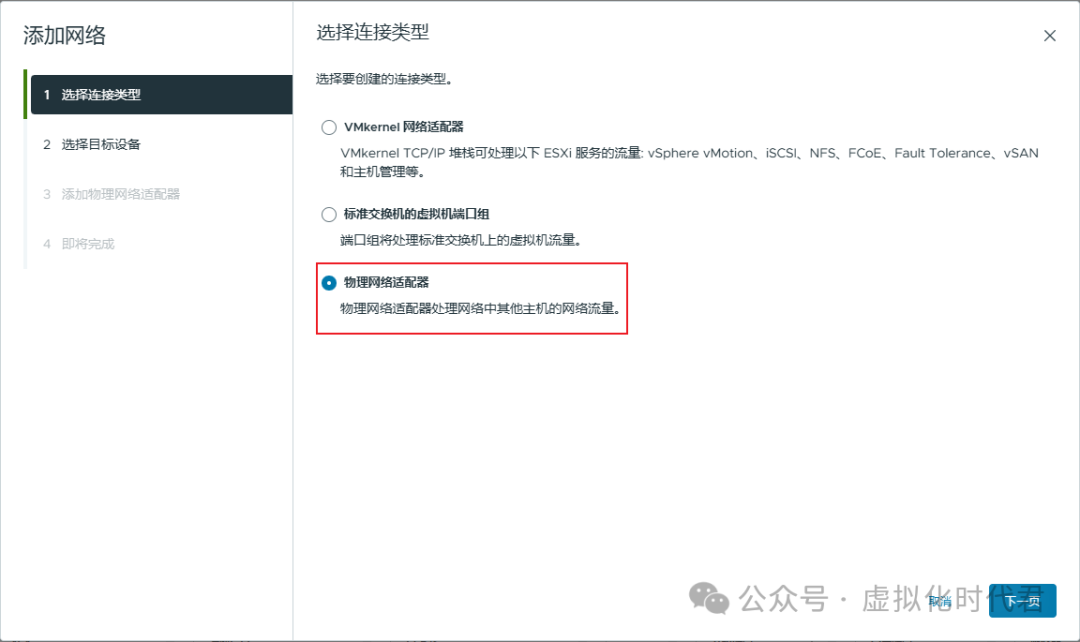

2.在 ESXi 中添加网络服务时，我们可以选择要创建的连接类型，我们可以选择将所有网络放在单个虚拟交换机上，也可以选择多个虚拟交换机，每个交换机都有一个单独的网络——设计决策取决于我们必须为每个网络创建单独虚拟交换机的网络适配器数量。如图所示每个含义

VMkernel 网络适配器：VMkernel TCP/IP 堆栈可处理以下 ESXi 服务的流量: vSphere vMotion、iSCSI、NFS、FCoE、Fault Tolerance、vSAN 和主机管理等。
标准交换机的虚拟机端口组：端口组将处理标准交换机上的虚拟机流量
物理网络适配器：物理网络适配器处理网络中其他主机的网络流量。

第四章、VMware VMotion网络创建

1、今天我们以VMkernel 网络适配器为例演示，创建一个VMotion的网络

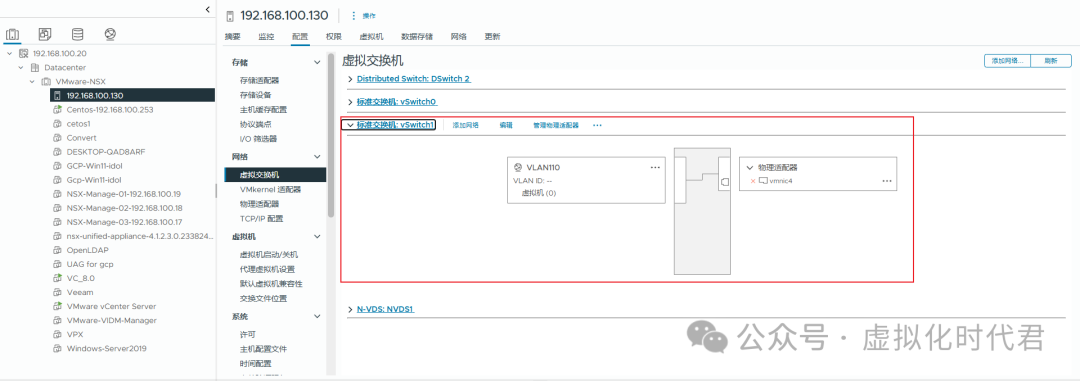

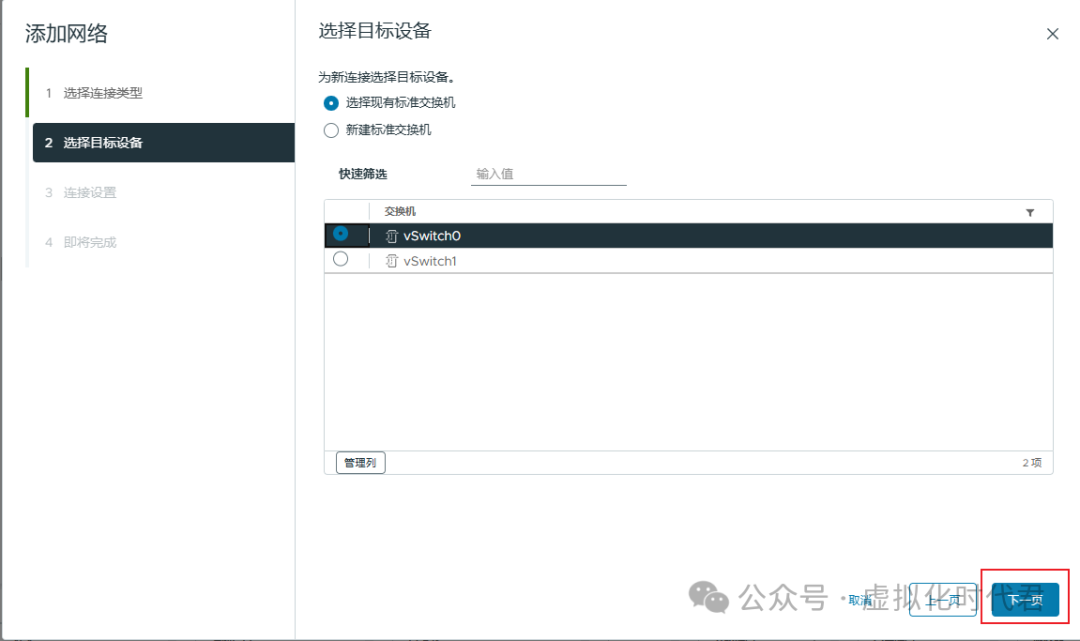

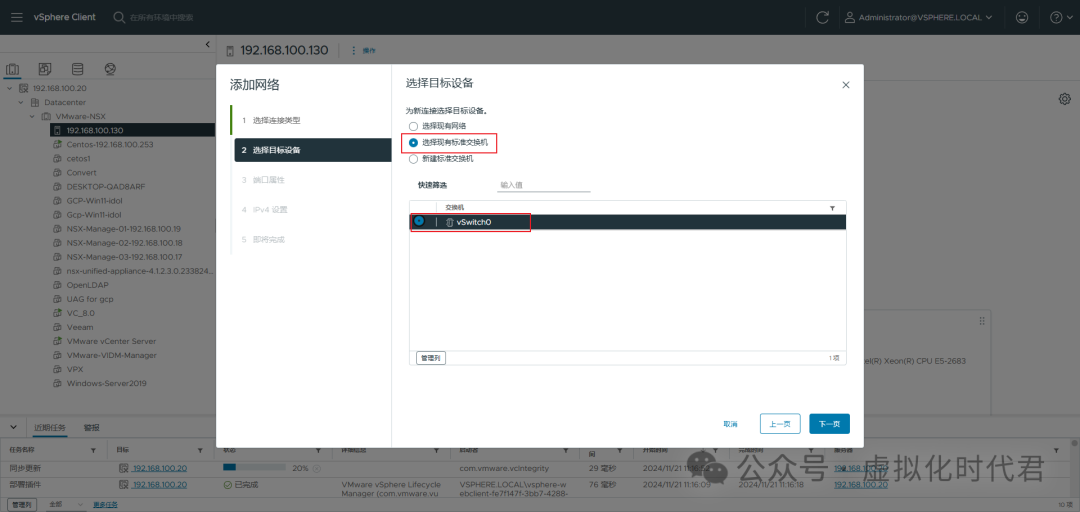

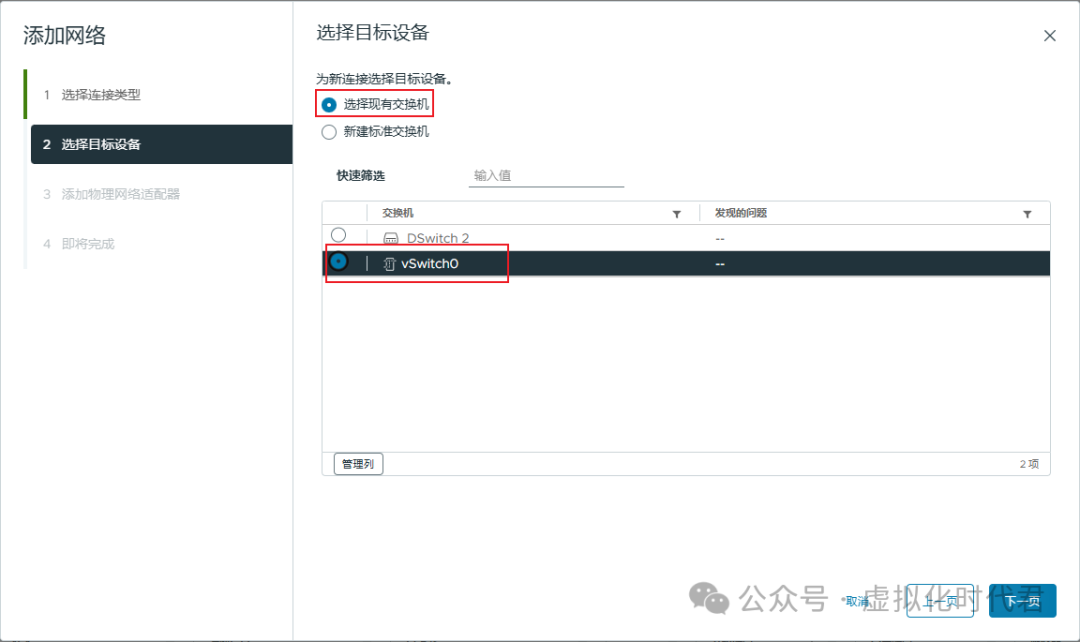

2、选择一个现有的标准交换机（vSwitch0），该交换机是在 ESXi 安装后创建的，具有两种不同的流量类型（MGMT 和 VM）。

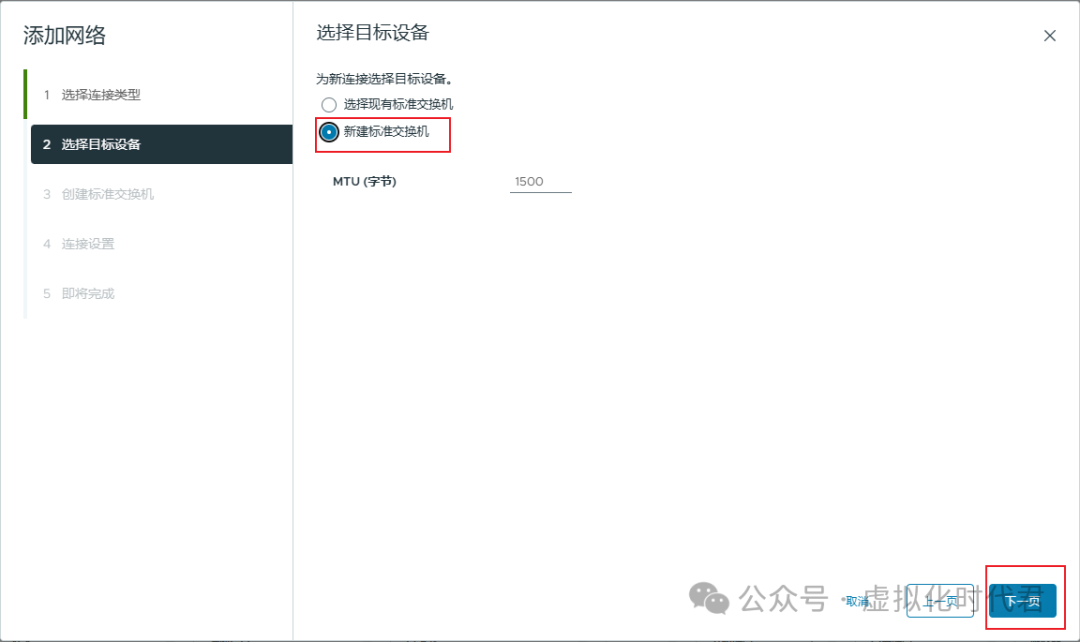

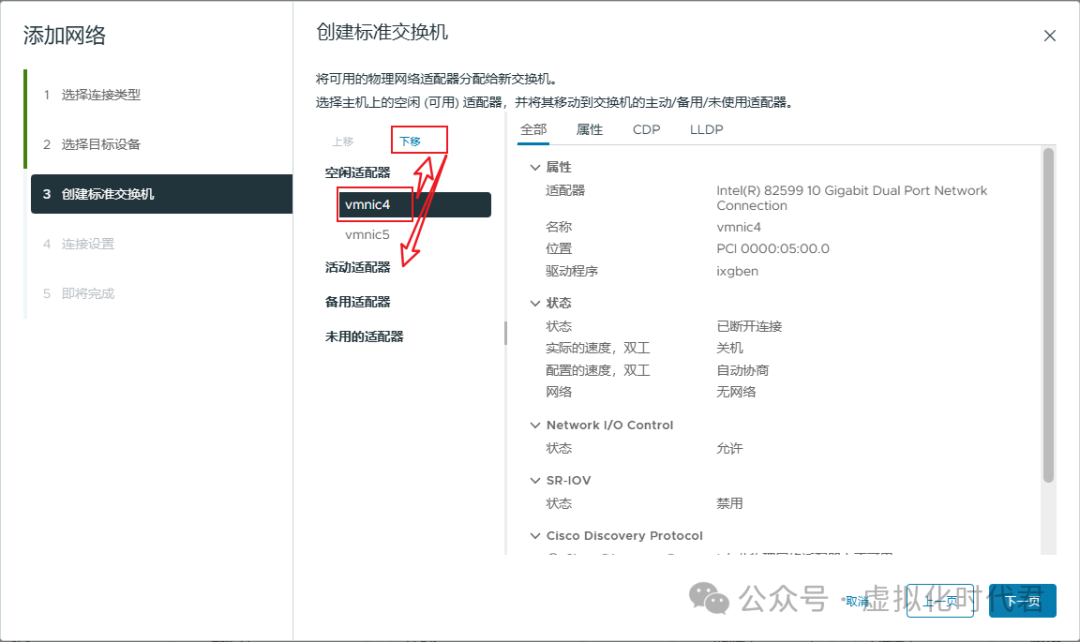

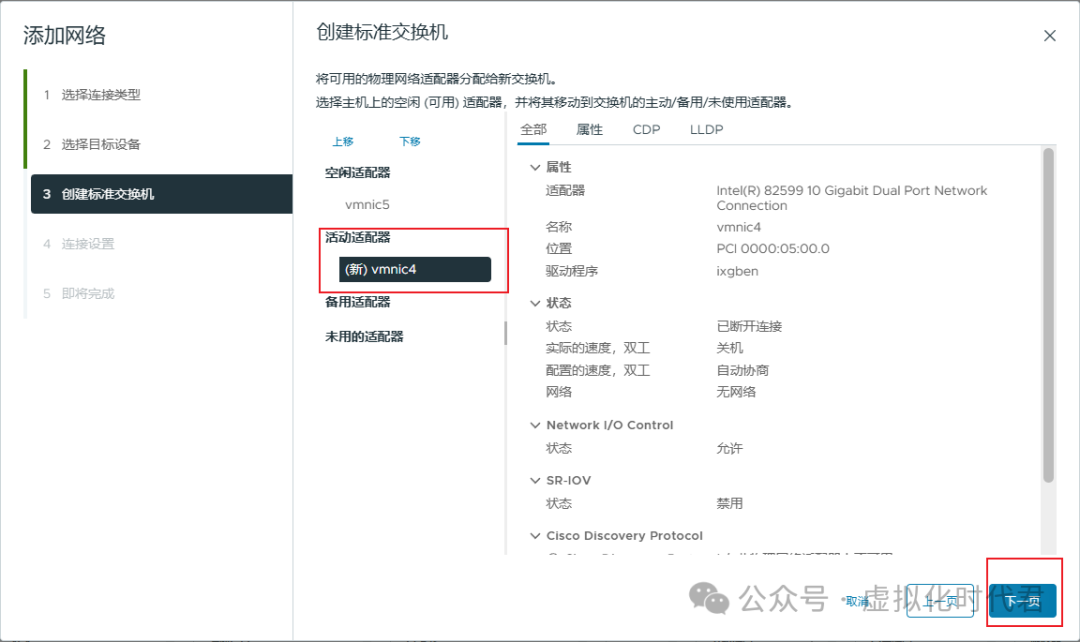

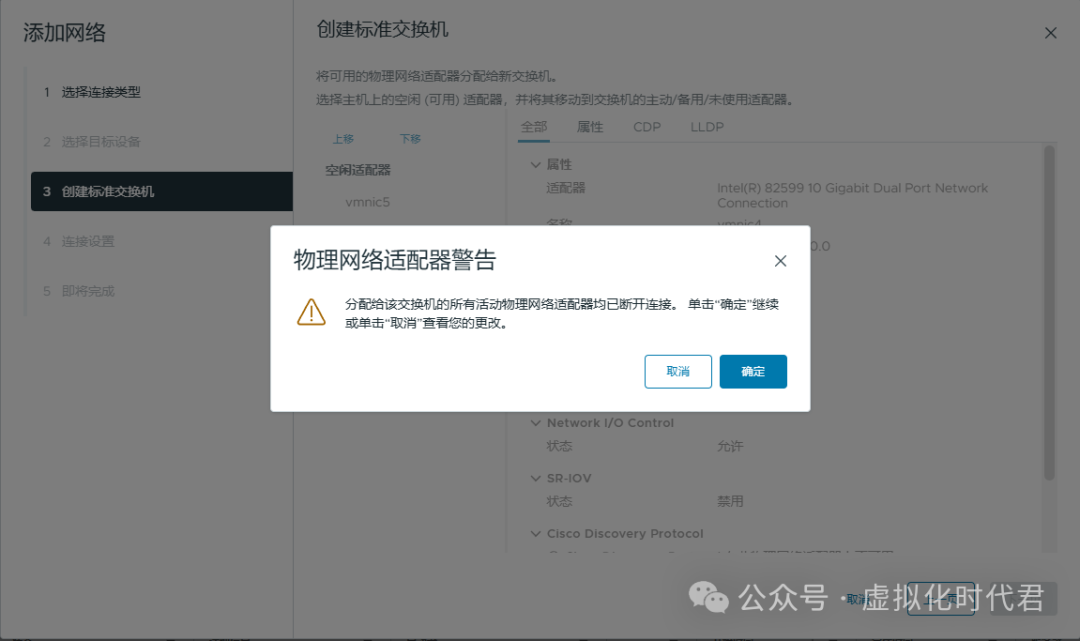

例如：如果我们使用现有的标准交换机，那么我们将无法选择将适配器分配给交换机，但是如果我们创建一个新的标准交换机，我们可以选择指定此新标准交换机要使用的 vmnic 适配器，然后配置 vmkernel 端口以供各种 vmkernel 服务使用：vMotion – 允许 VMkernel 适配器将自身作为发送 vMotion 流量的网络连接通告给另一台主机置备– 为虚拟机冷迁移、克隆和快照迁移传输的数据容错流量– 启用容错日志网络主机和 vCenter Server 的管理流量vSphere Replication – 从 ESXi 主机发送到 vSphere Replication 服务器的传出复制数据vSphere Replication NFS – 目标复制站点上的传入复制数据vSAN 群集中所有 ESXi 主机的vSAN 流量

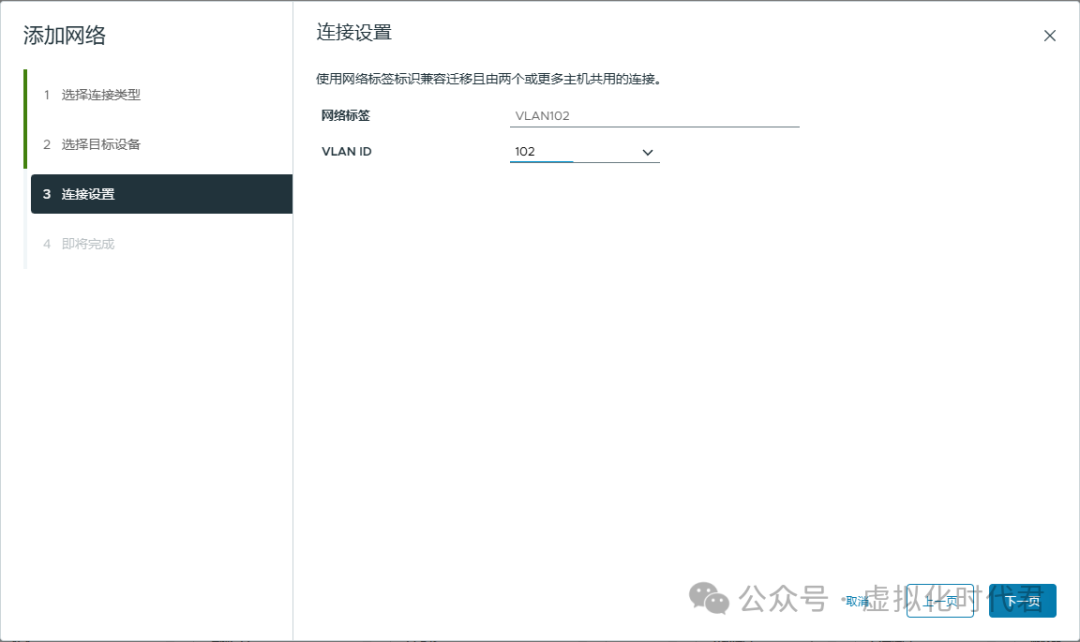

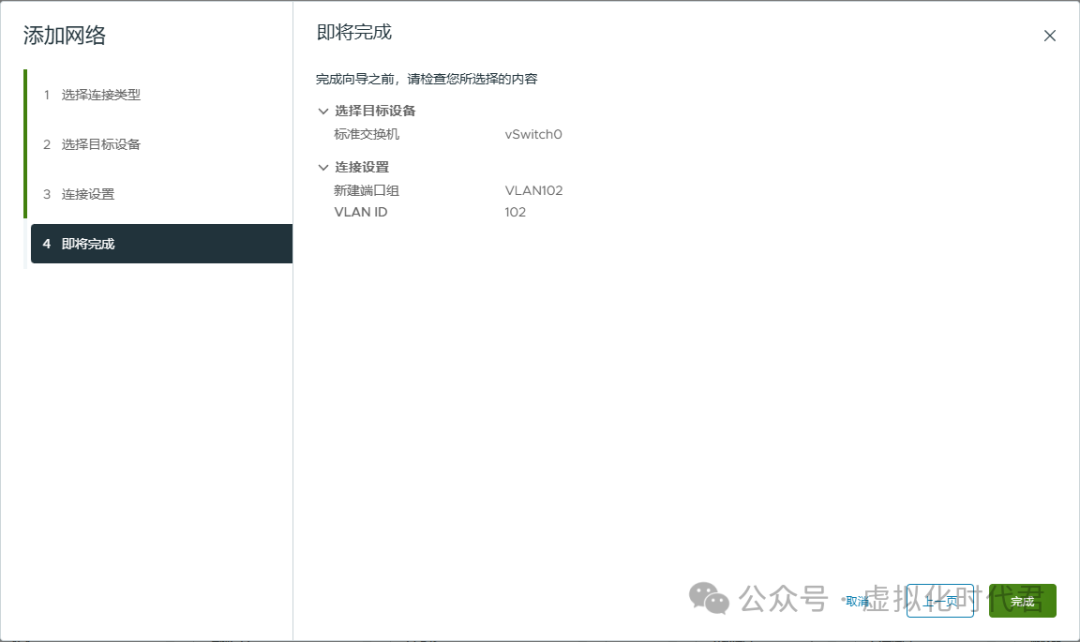

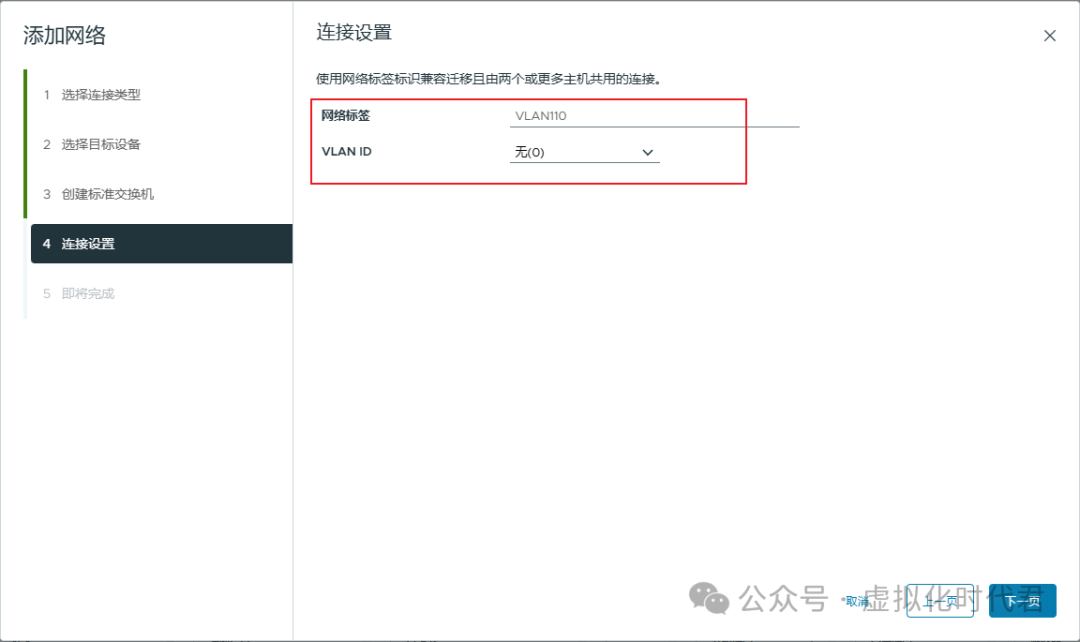

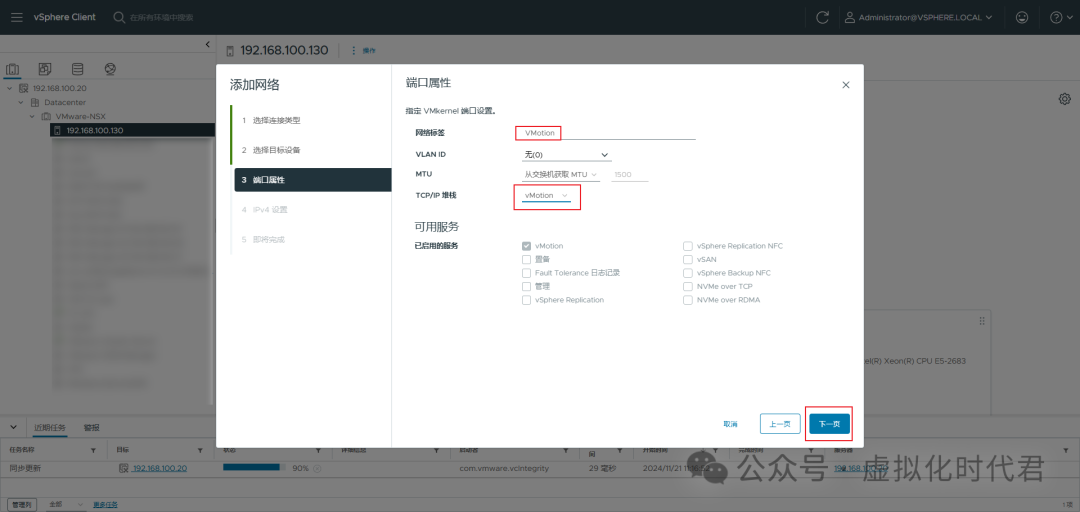

3、我们此次按照使用现有标准交换机进行VMotion网络的创建，更改网络标签名称，选择TCP/IP 堆栈为VMotion
