文章引言

本文主要介绍一下如何实现VMware Horizon+负载均衡（AVI），小白也会的教程。

原文链接：https://www.etaon.top/2021/01/25/horizonavi01.html

第一章、前言

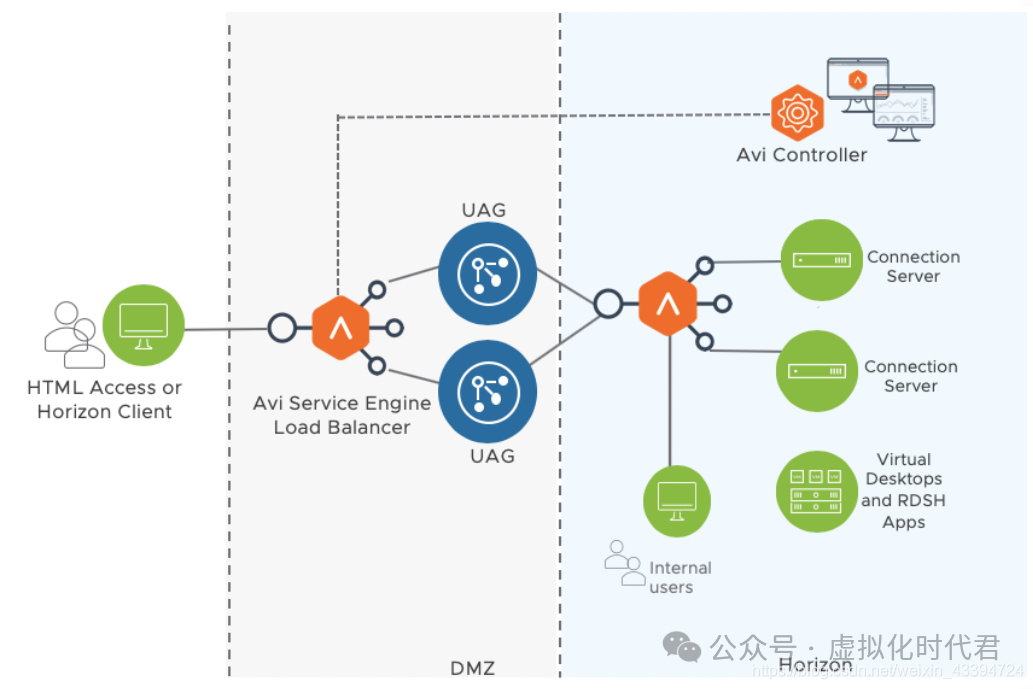

VMware Horizon是一个成熟产品，通过提供大规模的虚拟桌面和应用程序而不受传统硬件的限制，为企业提供了灵活性。具有讽刺意味的是，许多虚拟桌面接口（VDI）部署仍使用刚性硬件负载平衡器交付，从而增加了复杂性和成本。带有Avi的VMware Horizon负载平衡通过为现代VDI基础架构设计提供软件解决方案，以较低的总拥有成本为企业提供了更好的自动化和操作简便性。 Avi Networks在单个平台上包括企业级VMware负载平衡，全局服务器负载平衡（GSLB），Web应用程序防火墙（WAF），机器学习驱动的自动化，独特的应用程序分析等等。借助Avi灵活的分布式体系结构，可以在每个租户的基础上为VMware Horizon UAG和Connection Server部署集中管理的负载均衡器。整体架构图如下：

在这里插入图片描述

该平台的管理员可以通过全局和本地负载均衡来配置安全的多站点VDI部署，所有负载均由单个控制器进行管理。借助Avi平台中包含的应用程序和最终用户见解以及可见性，管理员可以将最终用户计算视为战略性问题，只需单击即可轻松诊断和修复体验问题。 VMware首选的Horizon负载平衡解决方案 Avi Networks是VMware首选的Horizon负载平衡器，并已取代了基于设备的旧式硬件负载平衡器，以提供VMware IT的VDI基础架构。鉴于实验环境，本文将实现整体架构在单一地点单AVI控制器的VDI负载均衡情况，即下图所示：

在这里插入图片描述

第二章、软件参数

项目	版本	备注
Windows2016	9718765	Harizon Connection Server
Windows10	2019	桌面池模板
Horizon8 Connection Server	2012	8.1.0-17351278
Horizon8 Agent	2012	8.1.0-17352461
UAG	2012	17307559
vCenter	7.0u1
AVI Controller	20.1.3
NSX-T	3.1

第三章、IP地址分配

项目	地址	备注
vCenter	10.105.130.18
AVI Controller	10.105.130.55
AVI vdi-cs pool	172.100.0.11-99
AVI vdi-uag pool	10.105.130.41-50
Windows2016	172.100.0.121/122
Windows10	N/A
UAG	10.105.130.35/36
AD	192.168.20.20
VDI client	172.100.0.11-99	相应网段已部署DHCP服务

AVI环境沿用前面实验安装步骤：

1、配置Horizon 8 桌面服务

2、配置Connection Server 的LB

3、配置UAG集成Connection Server

4、配置UAG 对外服务的LB

第四章、配置Horizon 8 桌面服务

安装配置之前，参考官网对系统的要求Horizon 8 安装文档

1、安装Connection Server

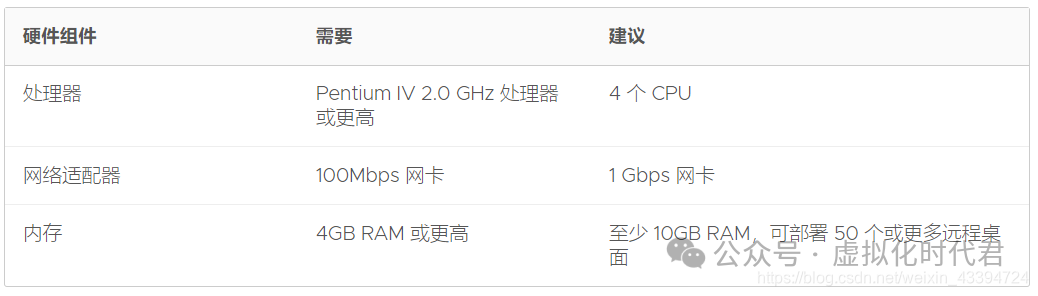

系统要求

在这里插入图片描述

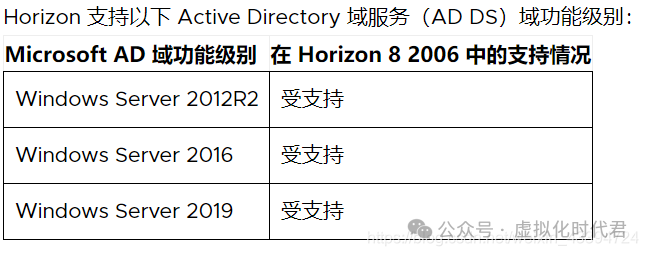

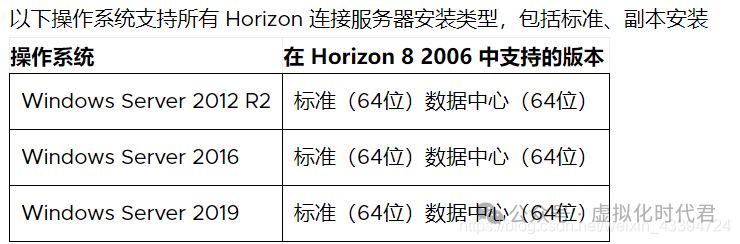

官方文档还是在提2016，挂2012的文档中

在这里插入图片描述

AD沿用环境中已有的。官方安装链接安装Connection Server

注意事项：

Windows 2016 Server需要安装VMware tools并关闭所有防火墙
Windows 2016 Server需要加域后（重启，域管理员登录）安装Connection Server
如果使用Clone，Clone好的Server需要运行c:/windows/system32/sysprep/sysprep.exe对系统重新准

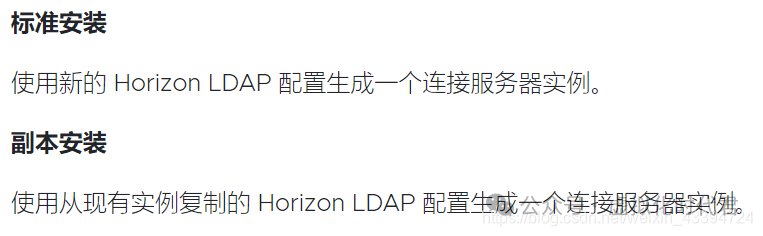

两台服务器分别装为标准和副本，副本指定标准服务器为主服务器

在这里插入图片描述

第五章、安装客户机（Horizon Agent）

Horizon Agent 组件用于协助实现会话管理、单点登录、设备重定向以及其他功能。必须在所有虚拟机、物理系统和 RDS 主机上安装 Horizon Agent。

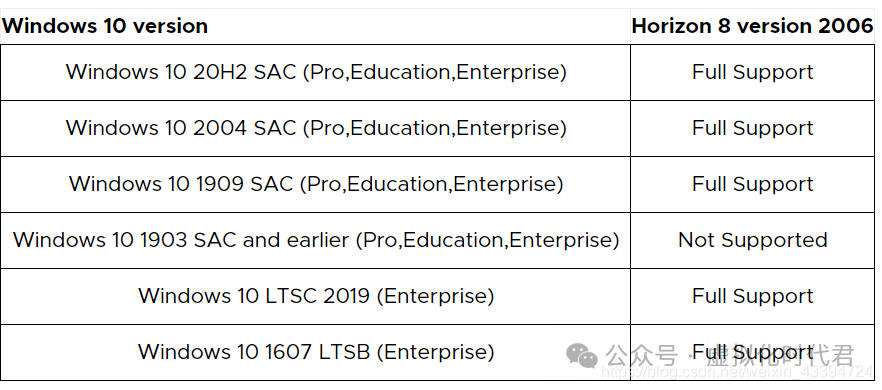

Windows 10 操作系统：

在这里插入图片描述

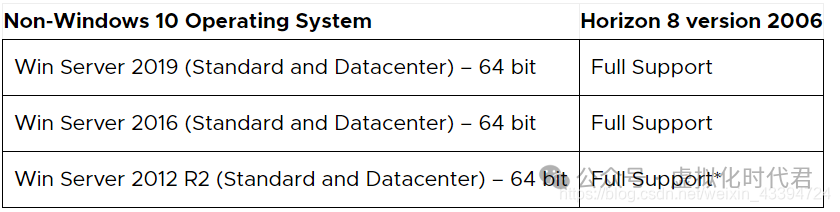

Windows 10 以外的 Windows 操作系统：

在这里插入图片描述

特别注意Windows 10 1903版本不支持

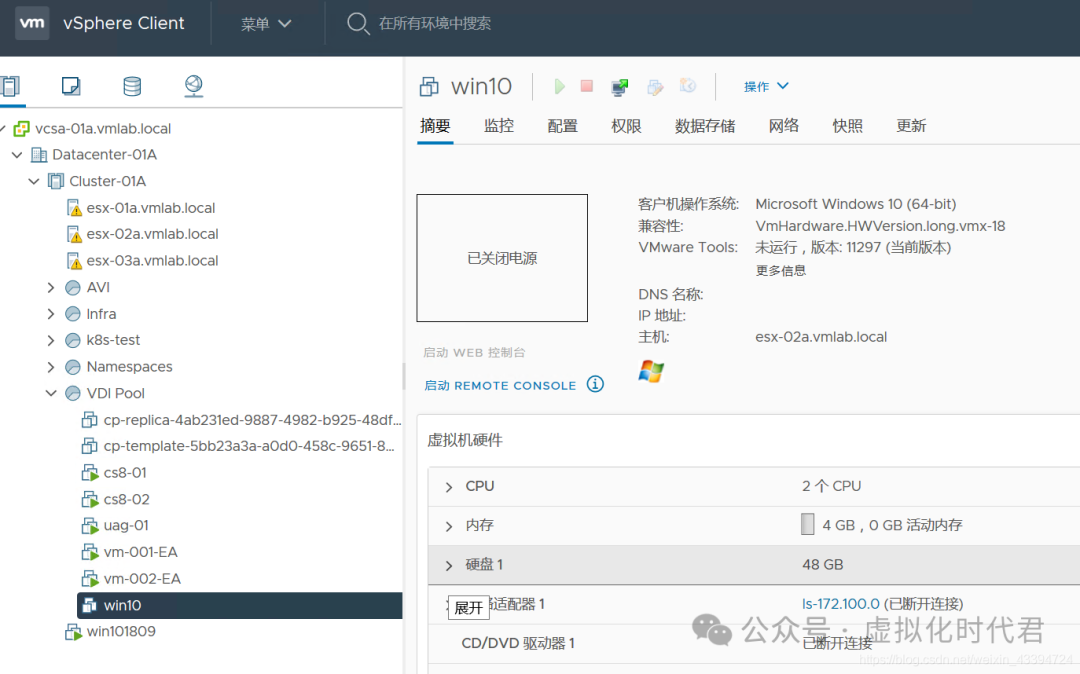

其他注意事项：

Windows 10需要安装VMware tools并关闭所有防火墙
Windows 10需要加域后（重启，域管理员登录）安装Agent
运行优化工具VMware OS Optimization Tool，Link之后删除
关机
制作快照

在这里插入图片描述

第七章、配置Connection Server

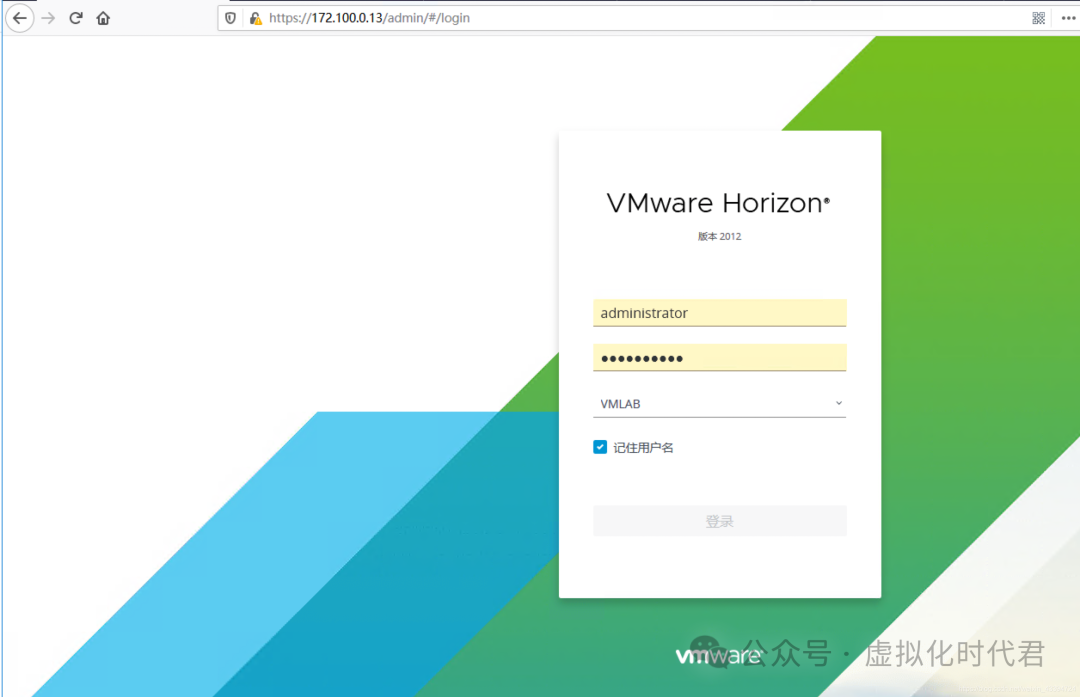

1、打开：https://sc8-01.vmlab.local/admin/–注意要加/admin，否则没有域，不能登录

在这里插入图片描述

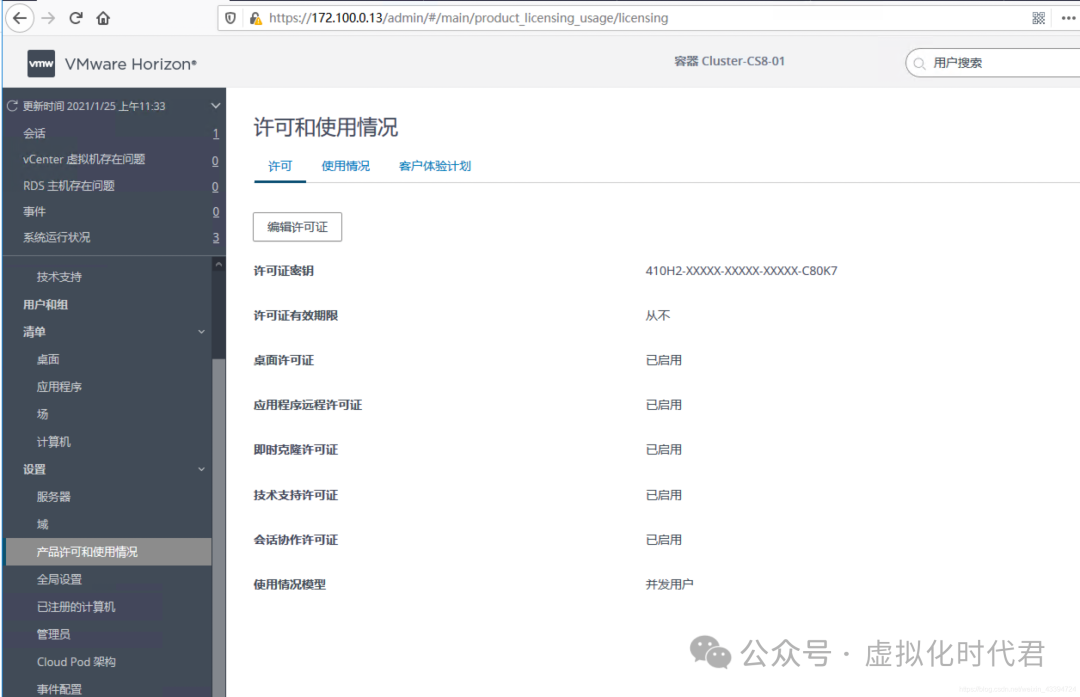

2、配置许可

在这里插入图片描述

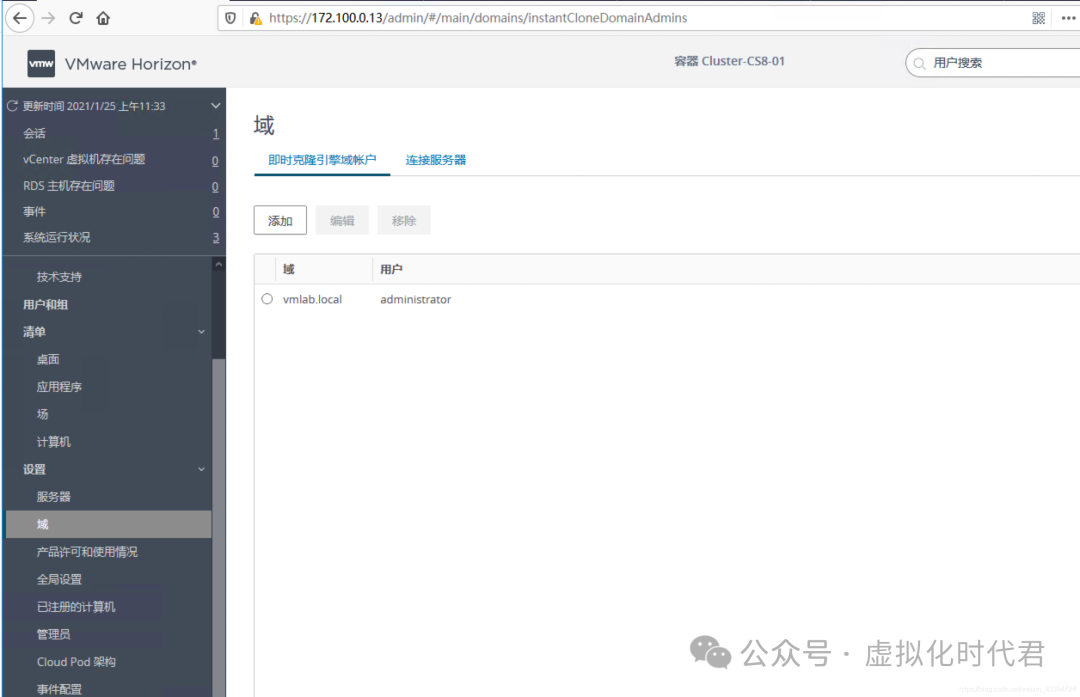

3、加域

在这里插入图片描述

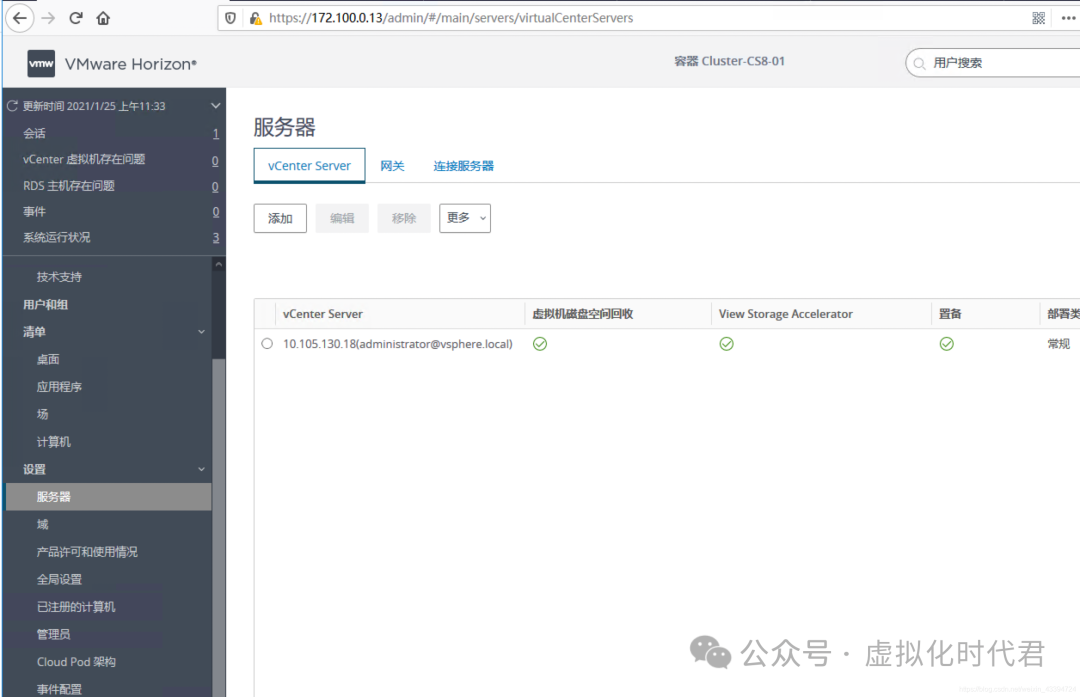

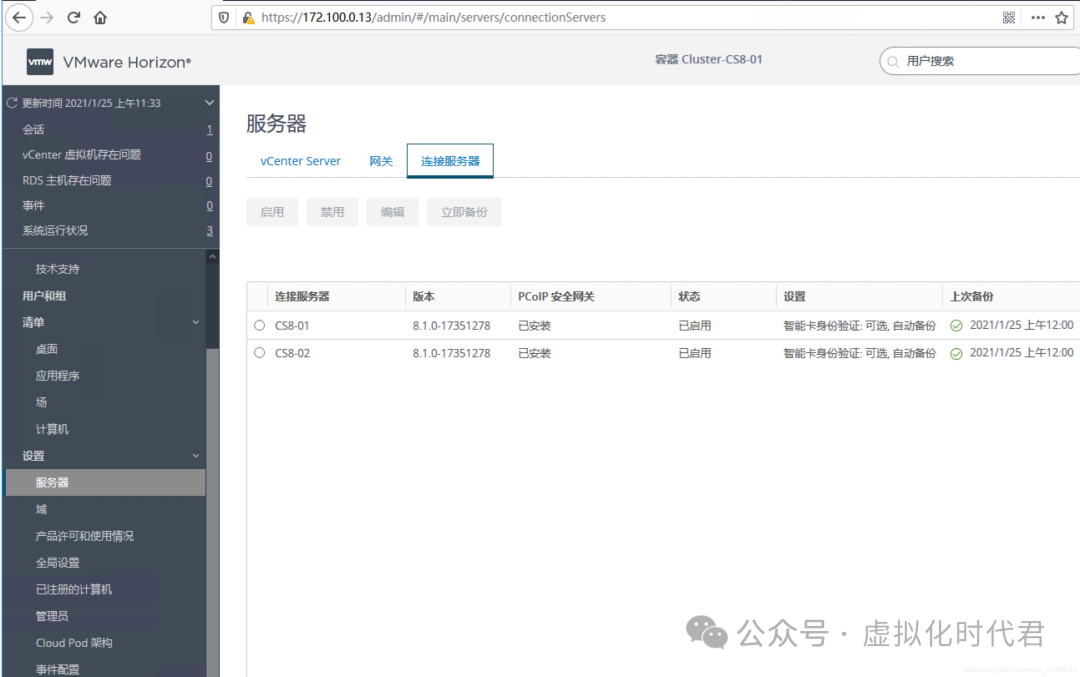

4、增加vCenter和查看Connection Server

在这里插入图片描述

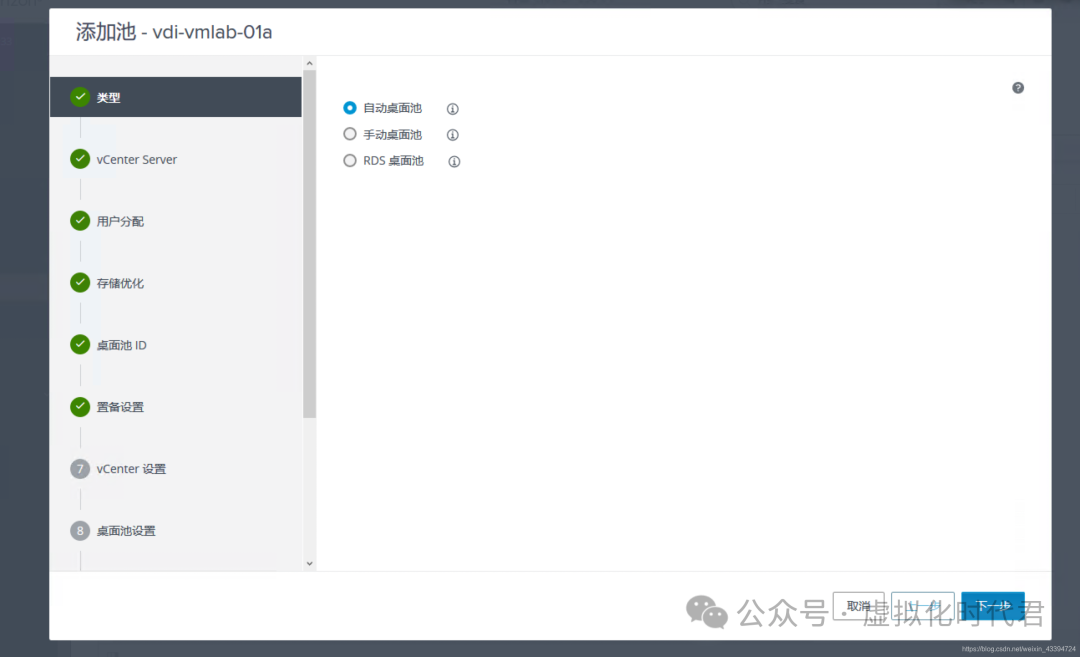

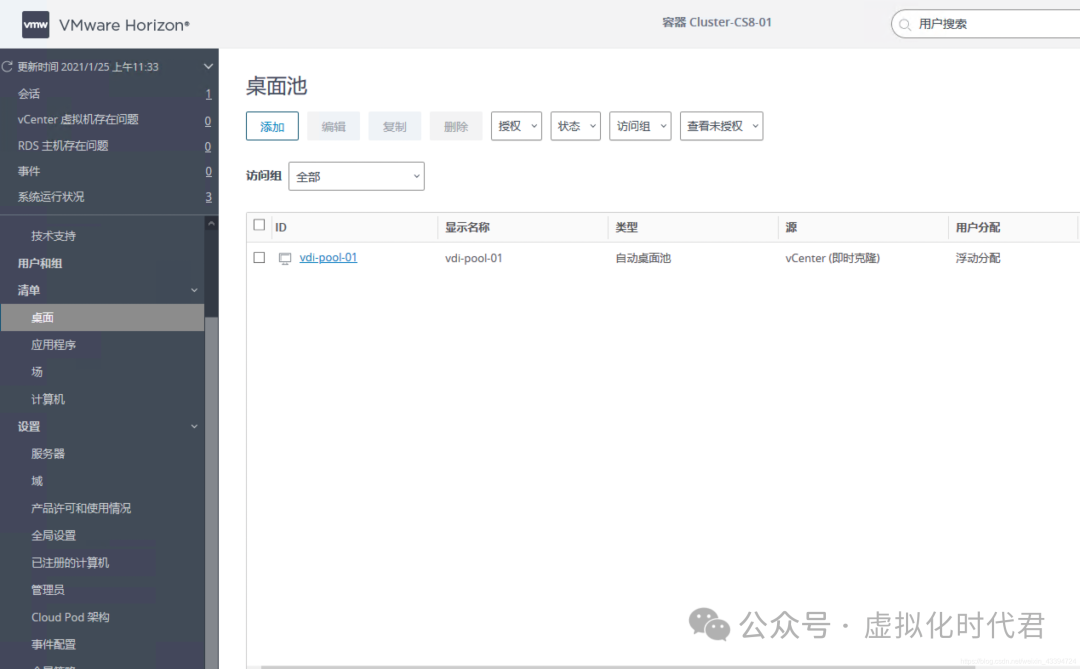

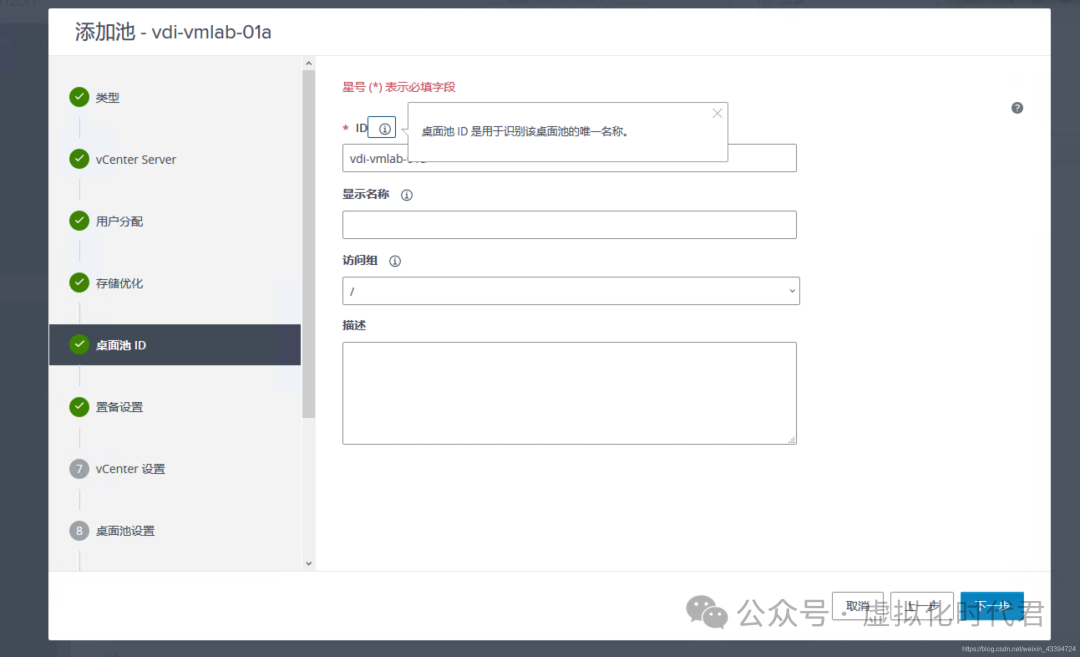

5、建立桌面池按照步骤一步步进行：

在这里插入图片描述

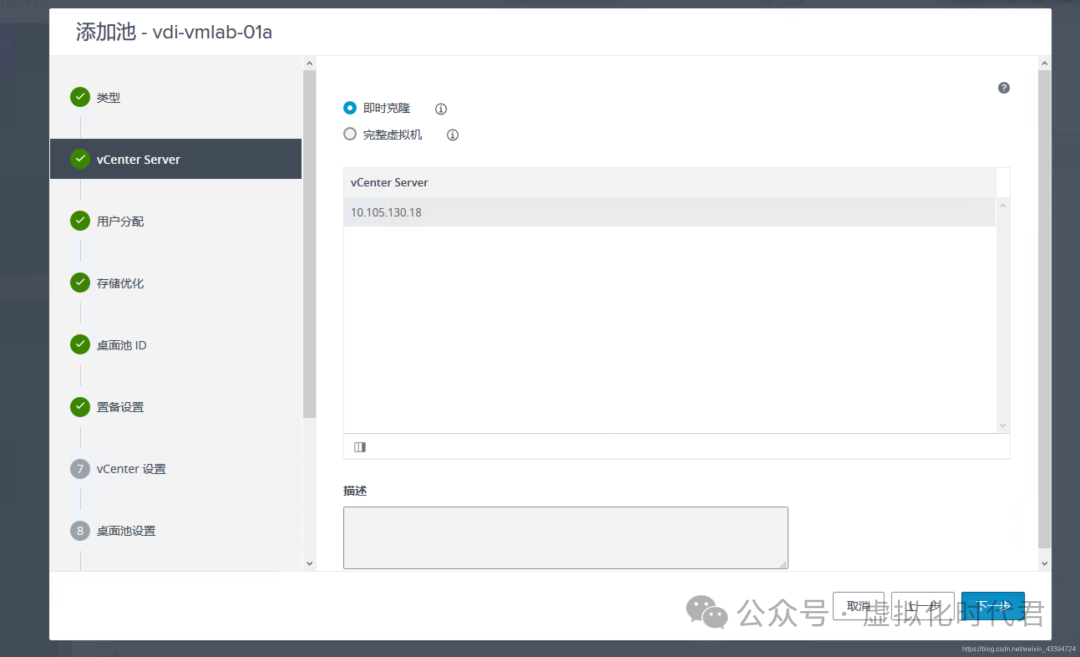

6、可以点击！查看具体别

在这里插入图片描述

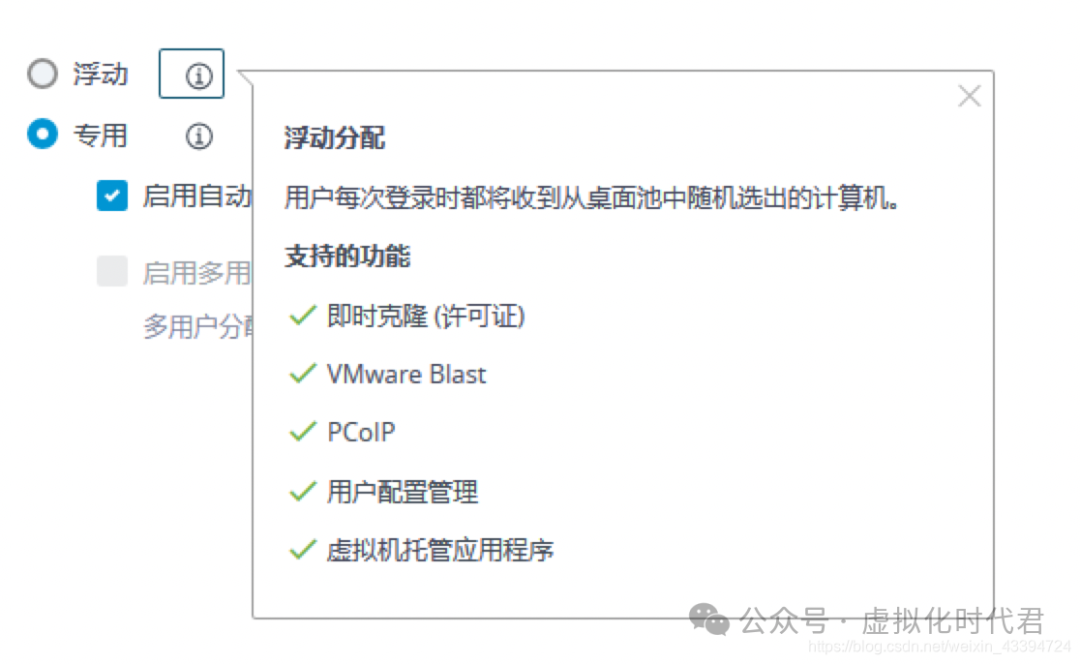

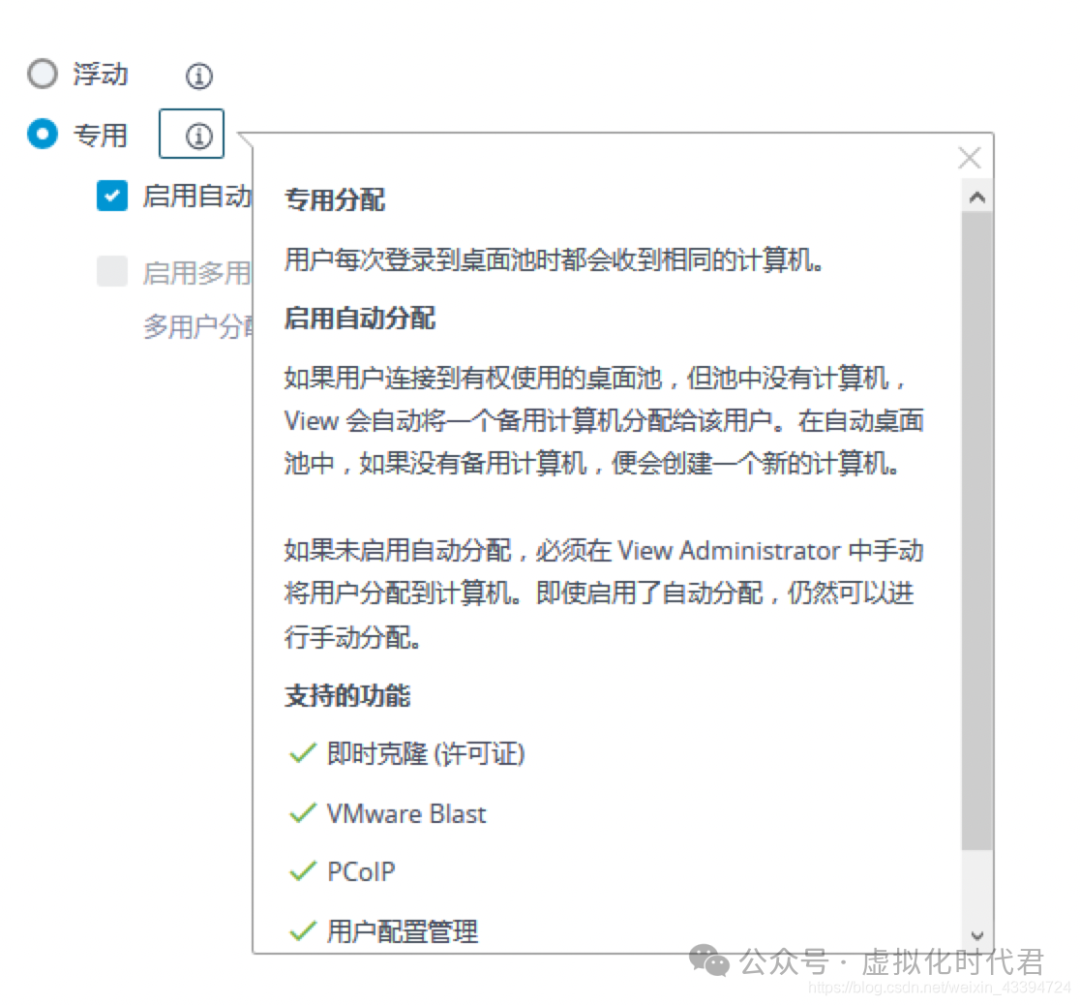

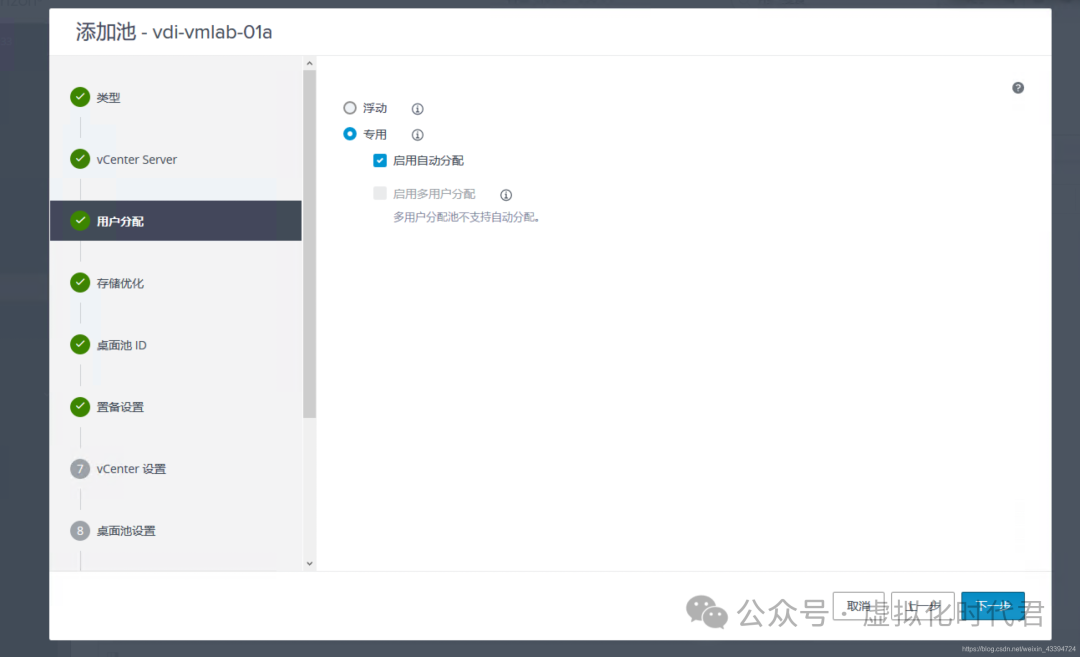

7、选择专用，相同客户端每次分配的桌面相同。

在这里插入图片描述

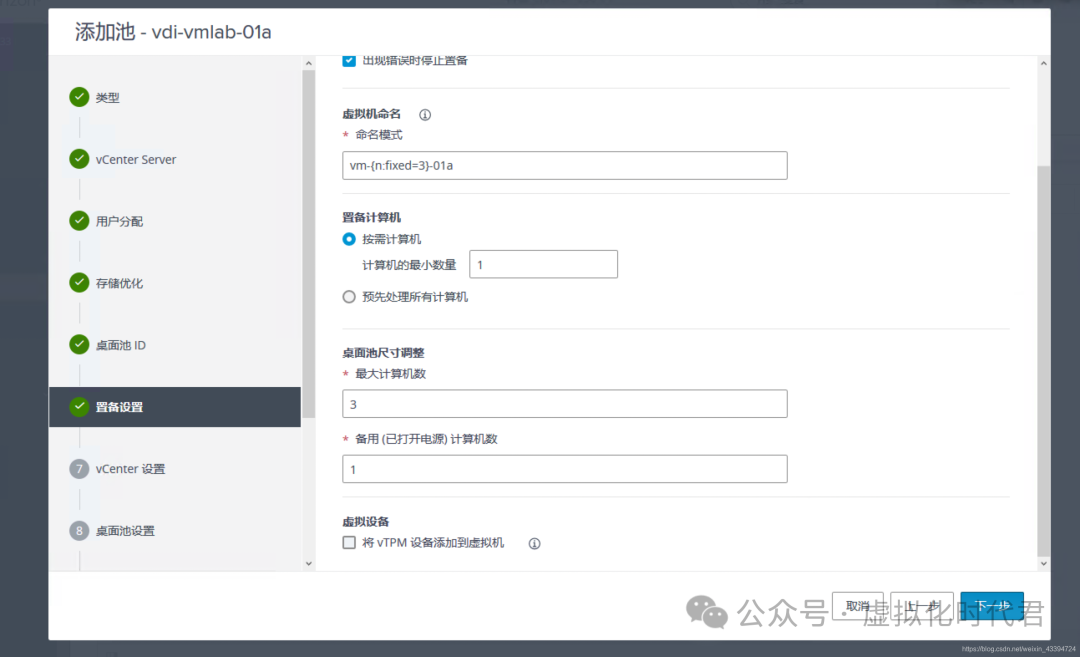

在此选择生成vm的名字，点开！有详细说明和例子。桌面池的大小以及备用方式。

在这里插入图片描述

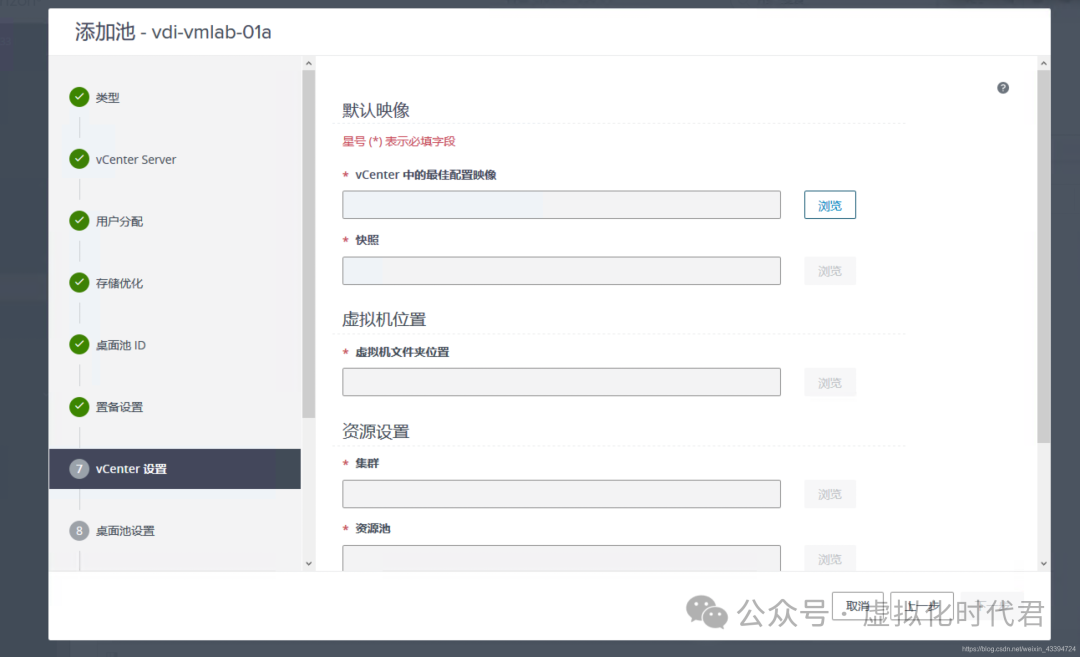

8、前面备置的win10（Agent）和快照，这里要选上去。

在这里插入图片描述

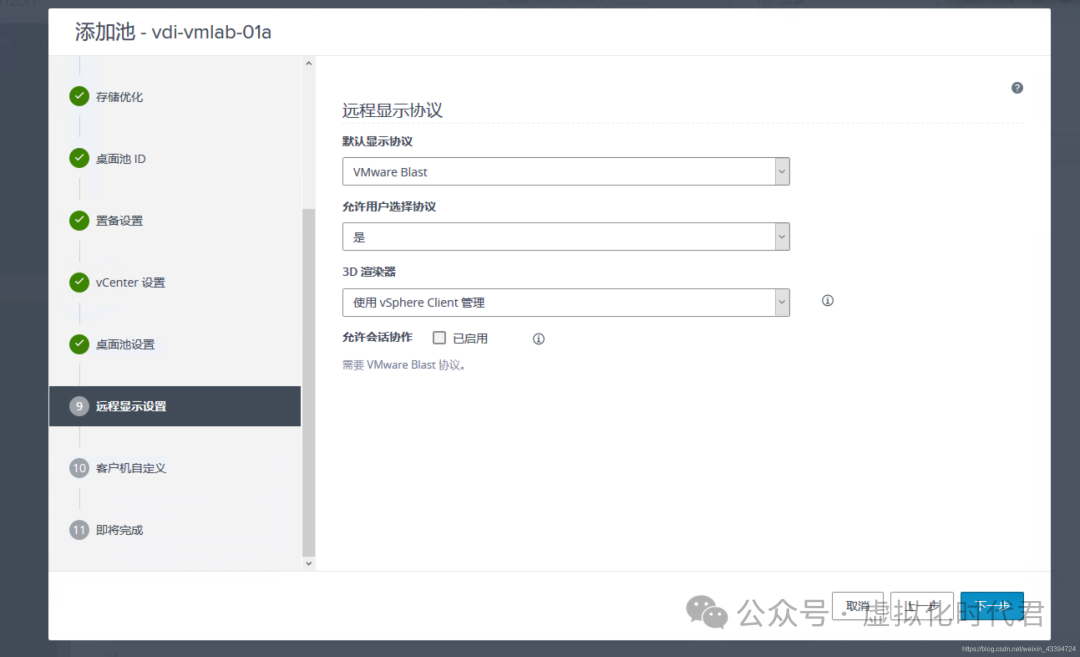

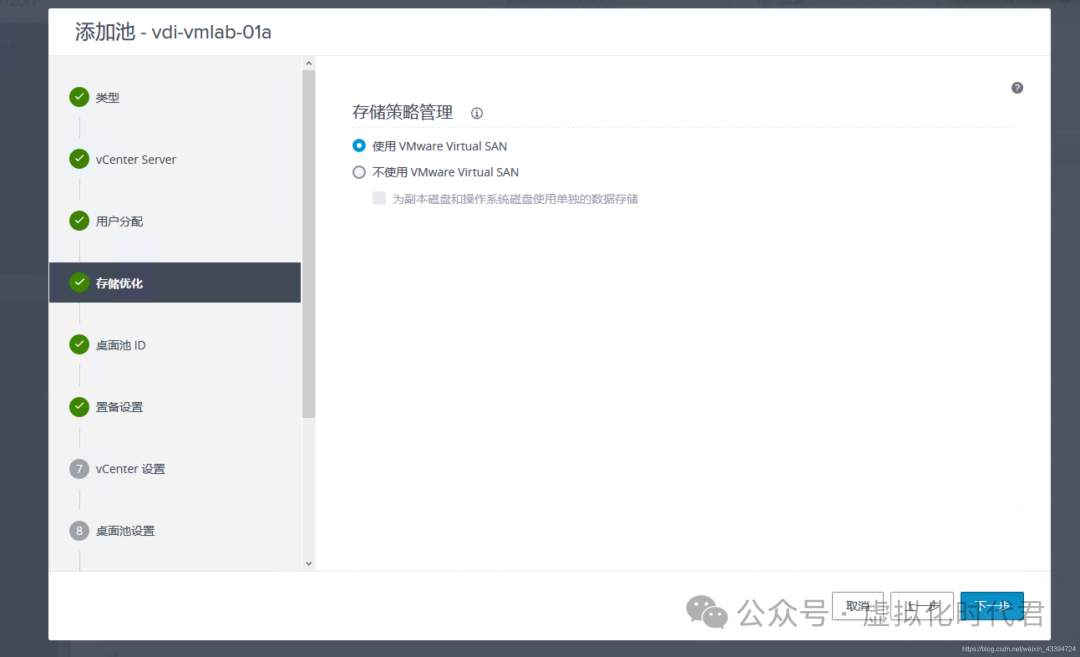

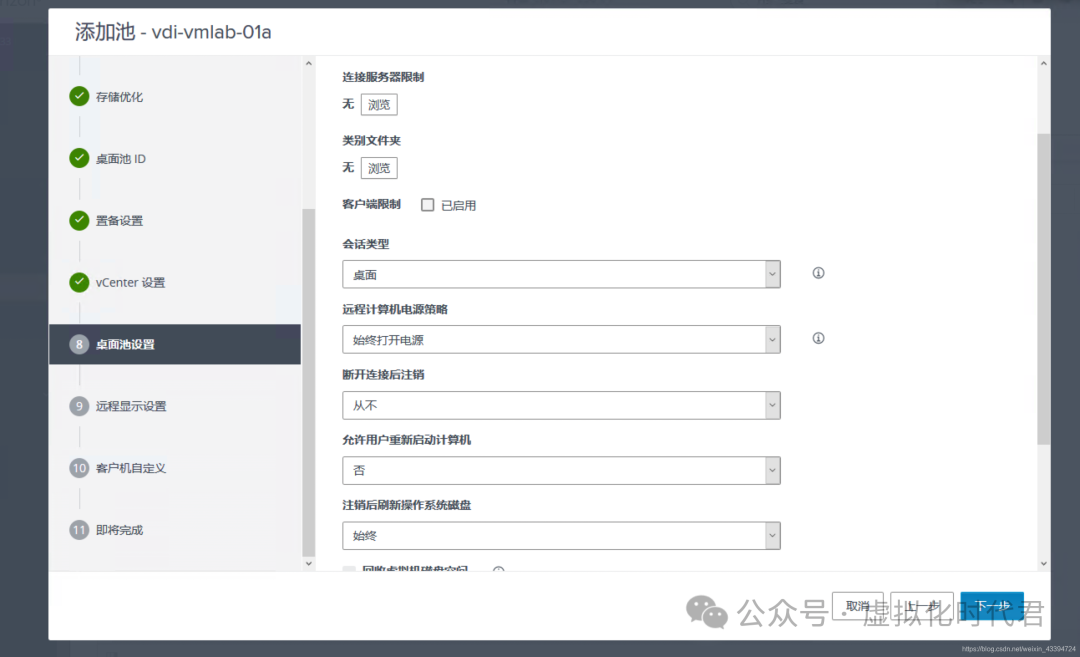

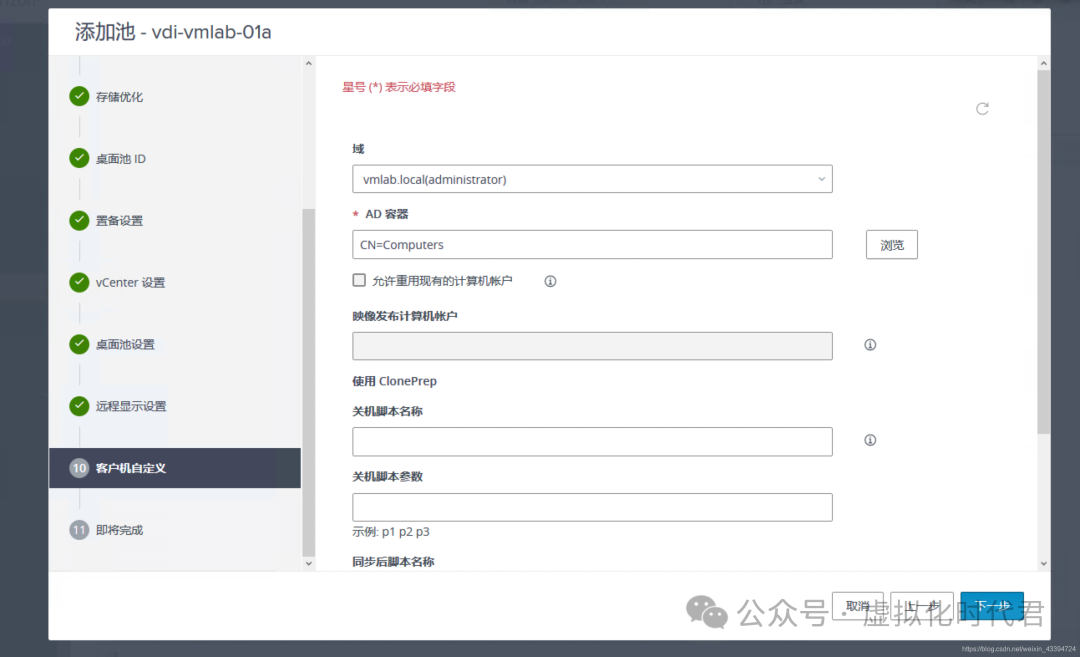

9、下面几个步骤都可以使用默认配置。

在这里插入图片描述

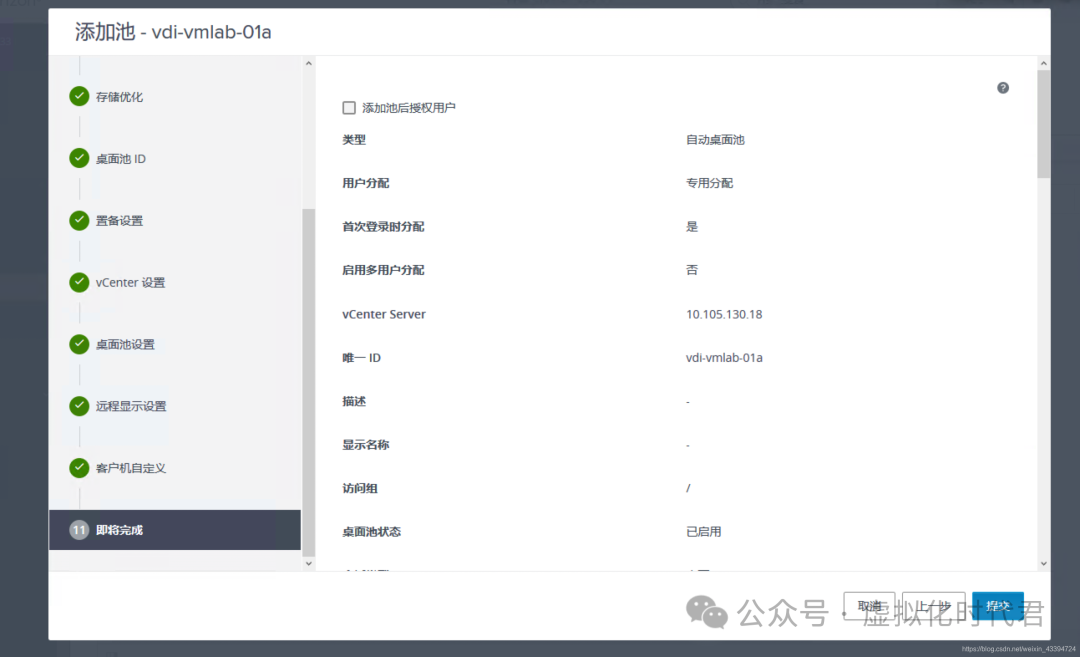

10、查看配置情况，如果要修改，直接点击

在这里插入图片描述

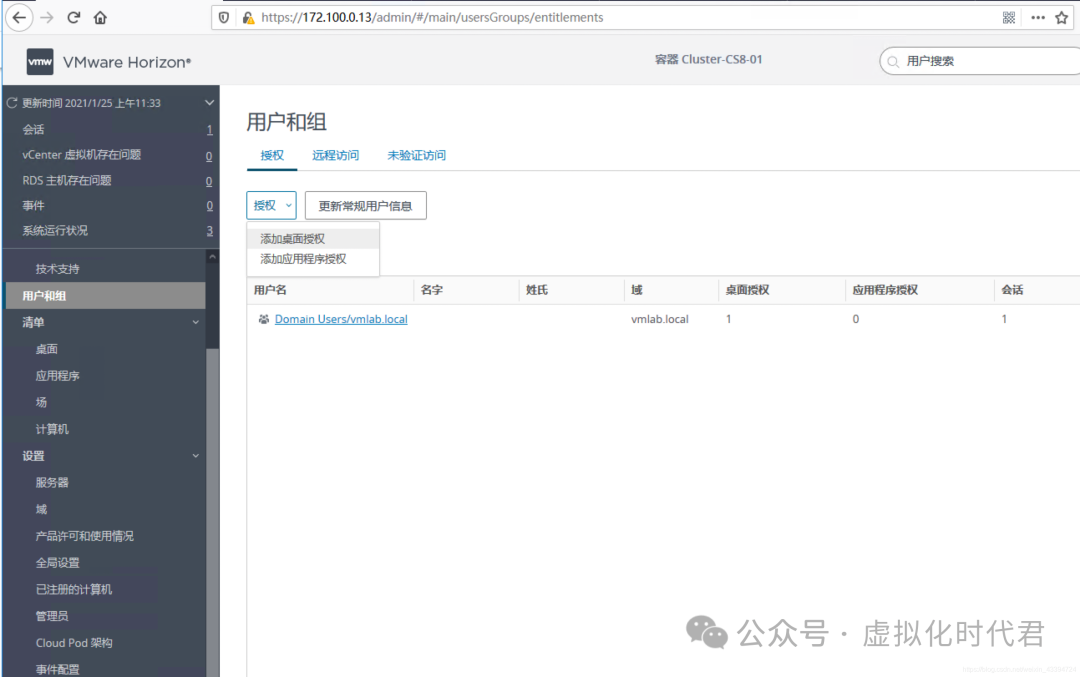

11、添加桌面授权，这里将匹配桌面池和用户

在这里插入图片描述

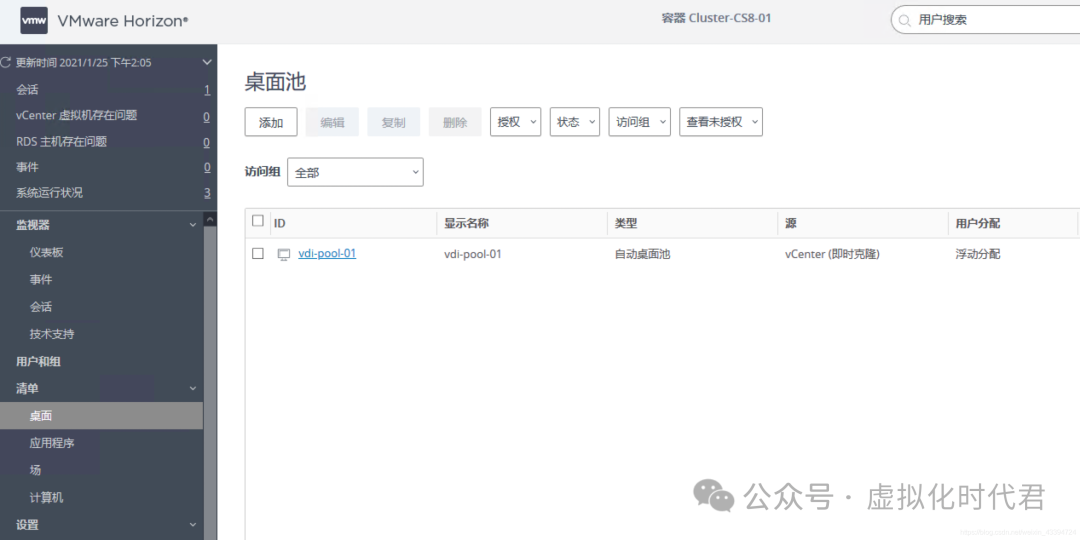

第八章、查看桌面情况

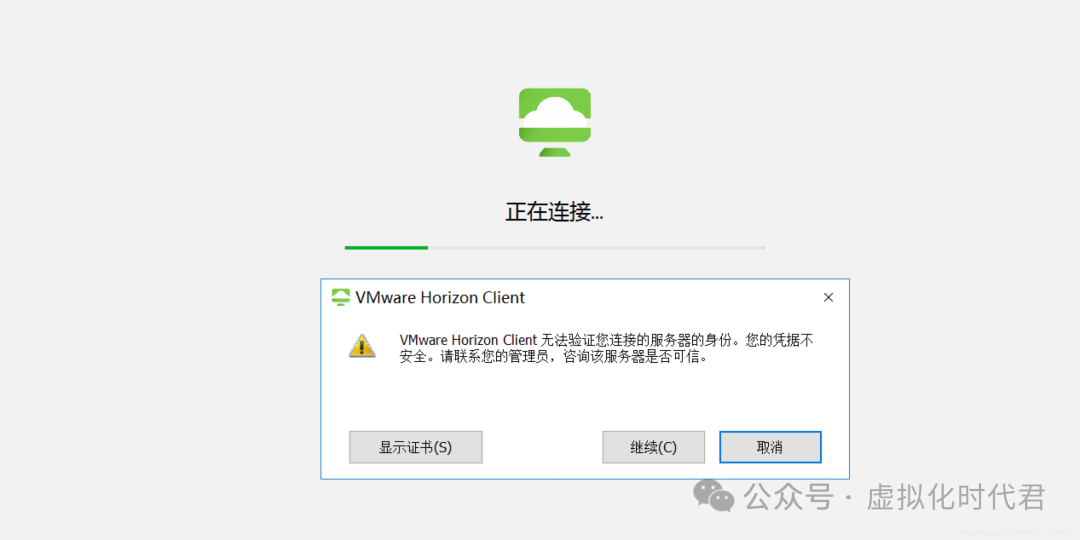

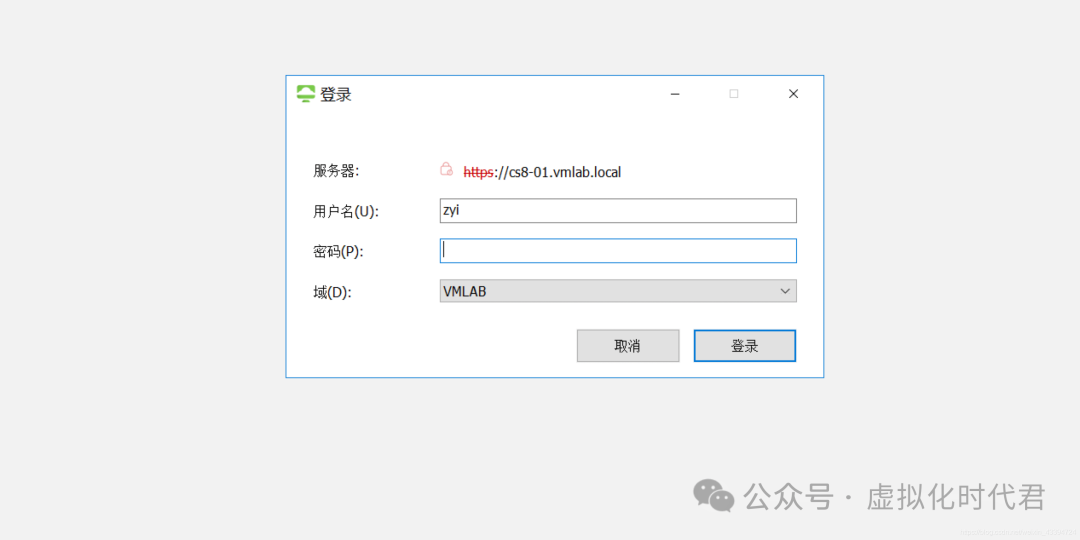

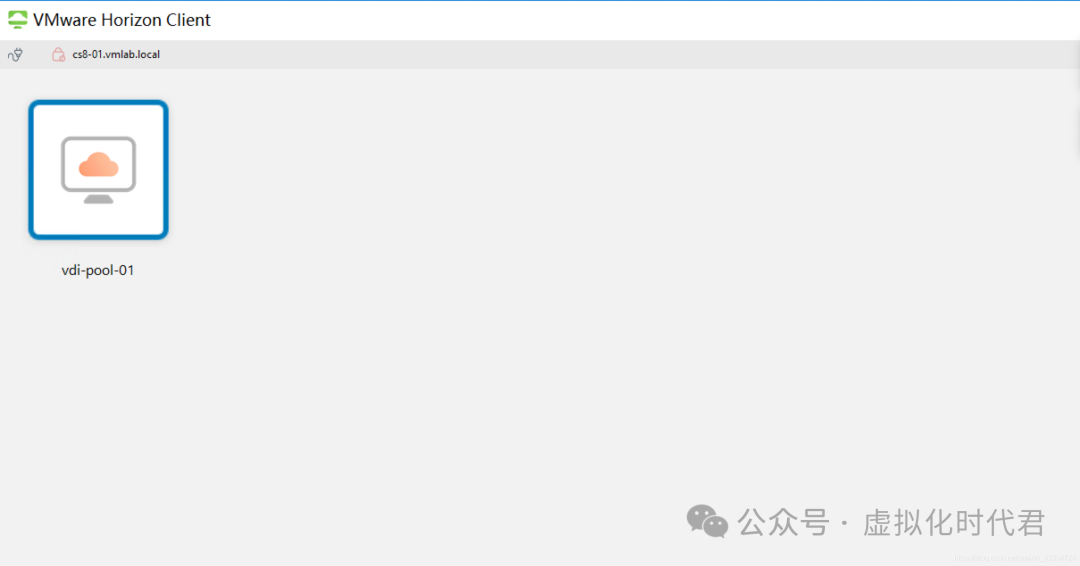

通过客户端登录

在这里插入图片描述

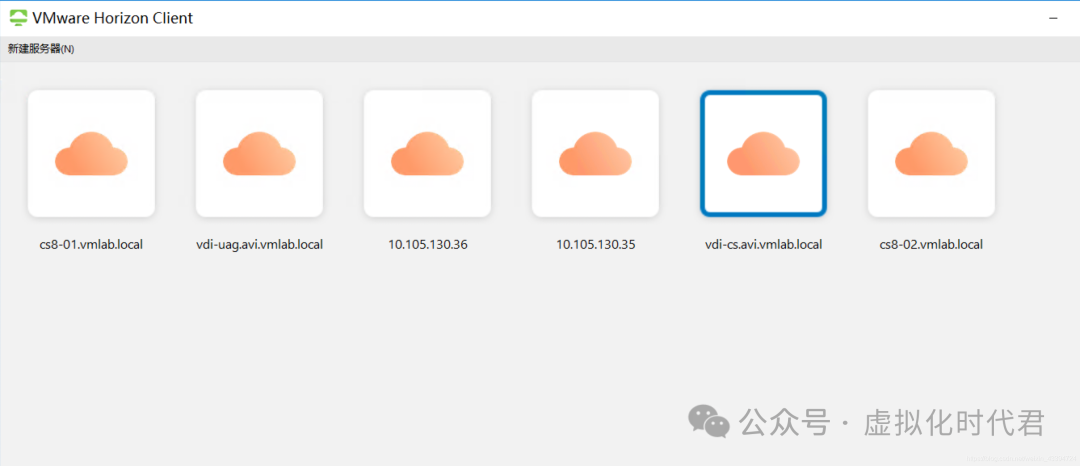

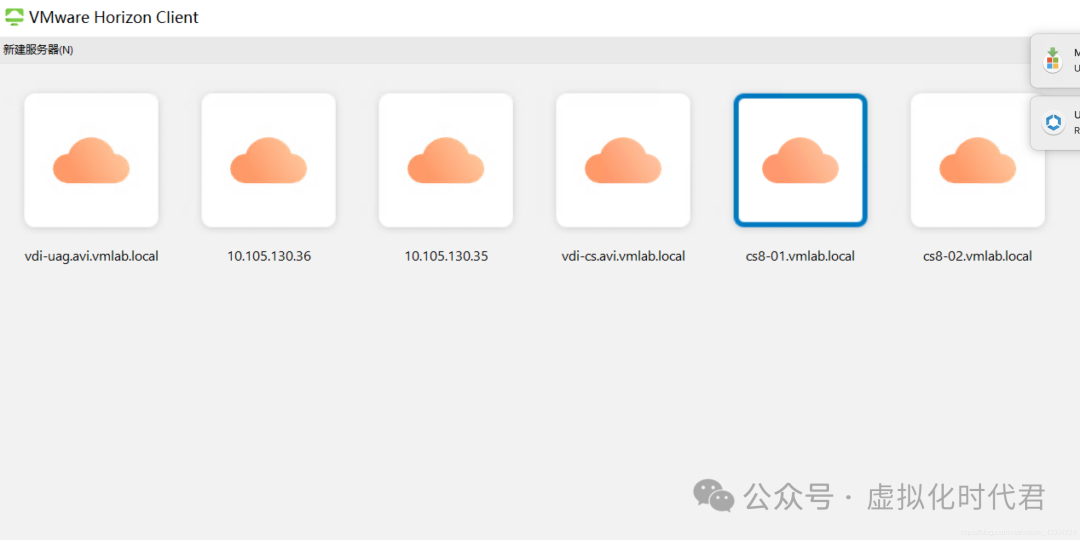

在客户端上分别建立cs8-01和cs8-02的服务器，并登录

在这里插入图片描述

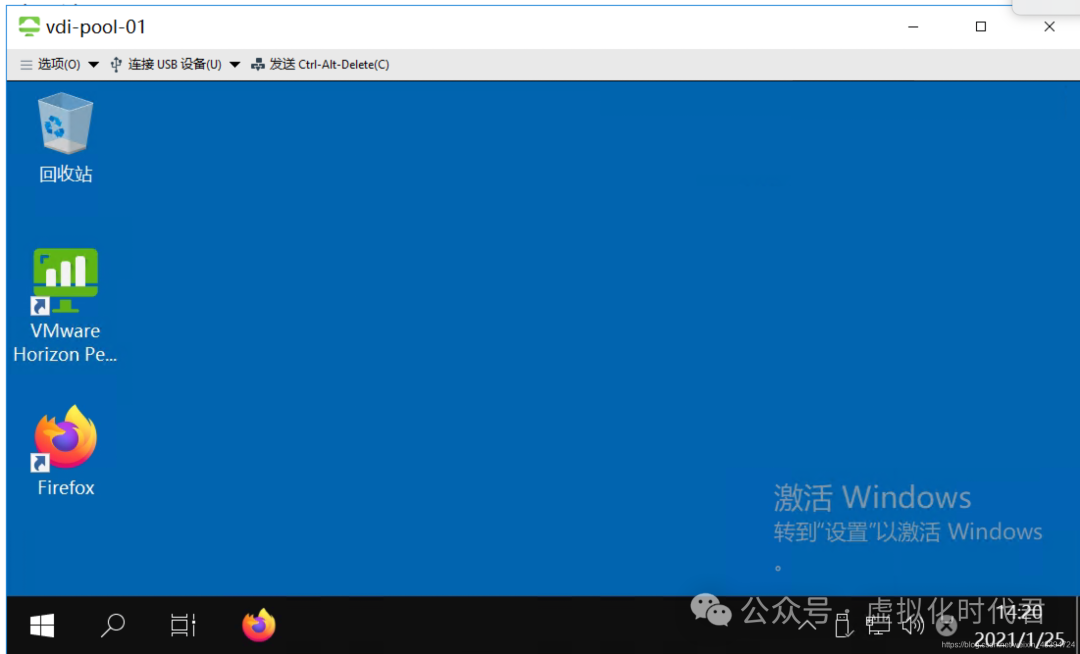

测试成功。

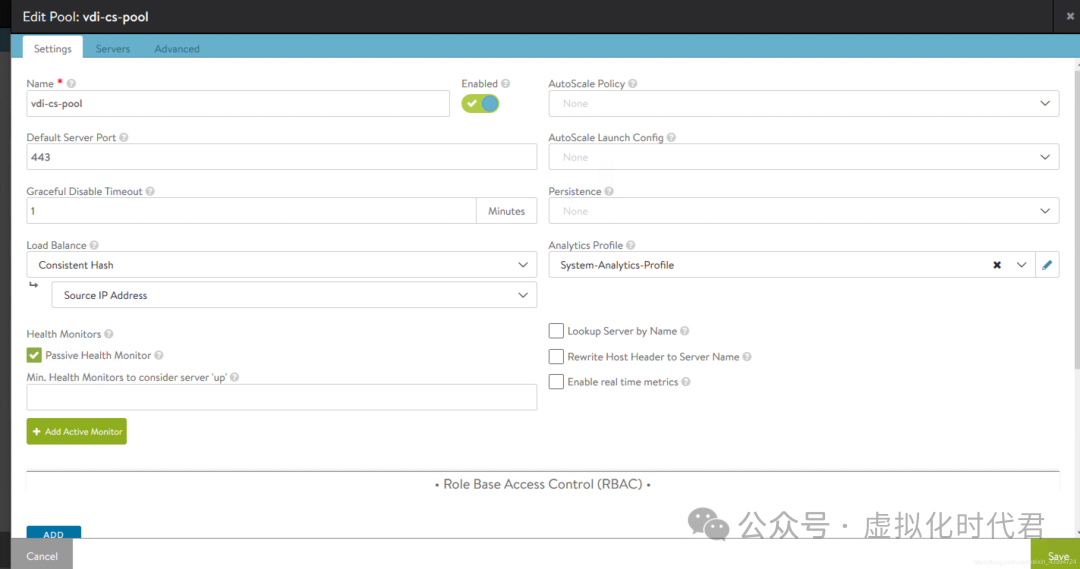

第九章、为Connection Server配置负载均衡

1、配置

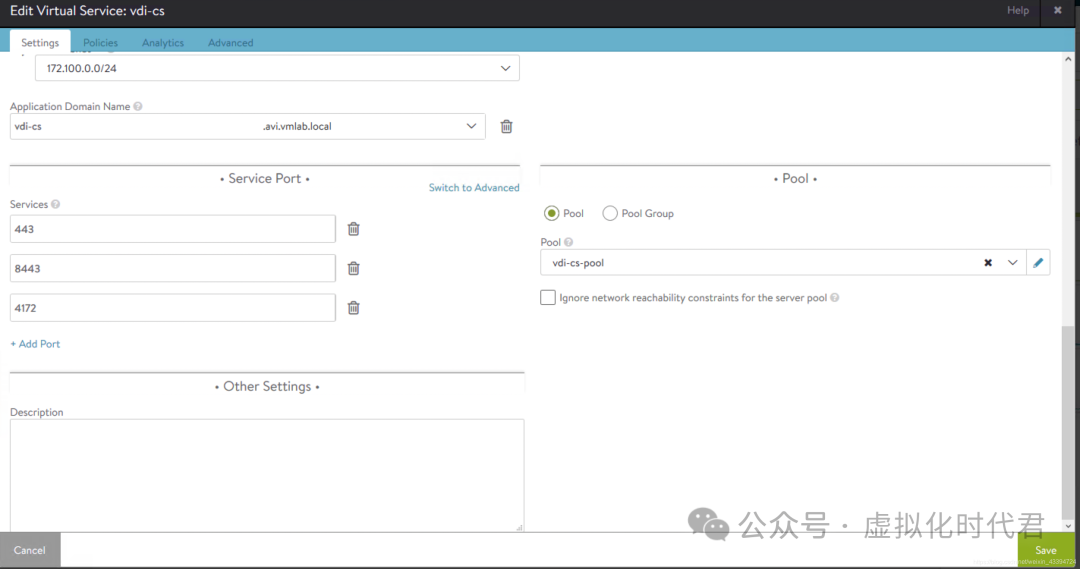

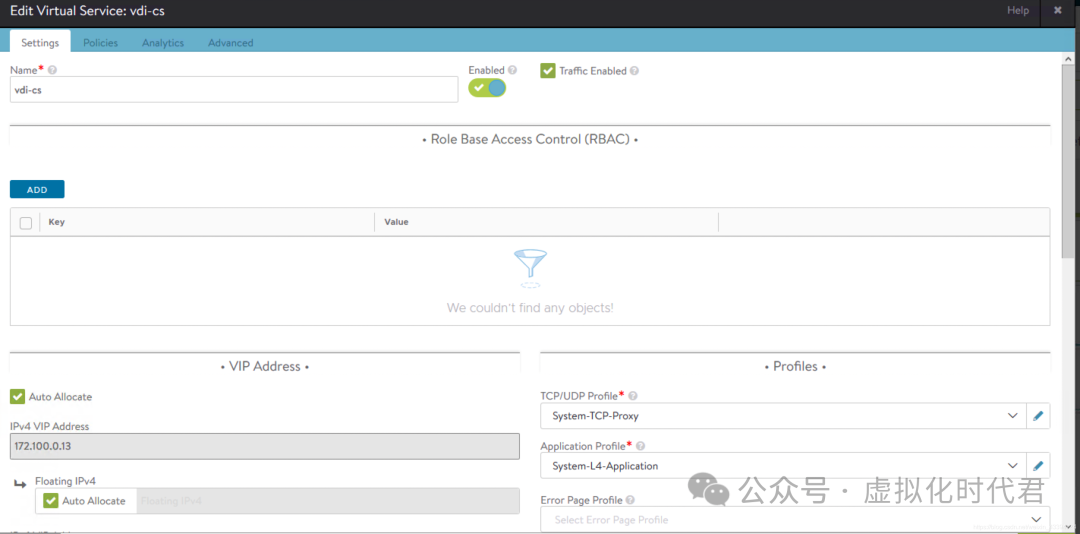

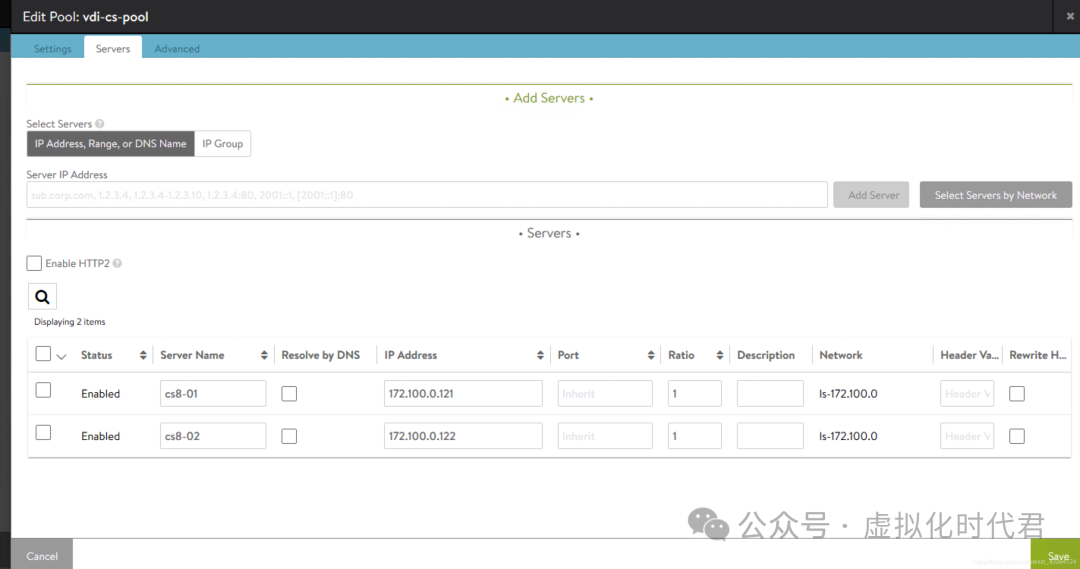

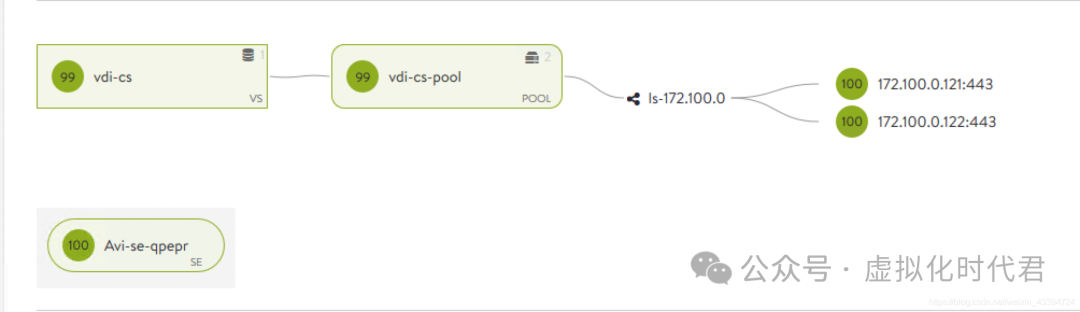

官方有专门的Horizon+AVI解决方案的推介页面VMware Horizon Load Balancing For VDI Applications以及配置方法[Configure Avi Vantage for VMware Horizon]。以下KB详细表述了Horizon需要的Port信息，考察到使用到的port为：443，8443和4172。在AVI的配置中没使用官方推荐的配置方式，二使用passthrough的方法。

在这里插入图片描述
