EtherCAT 主站性能测试

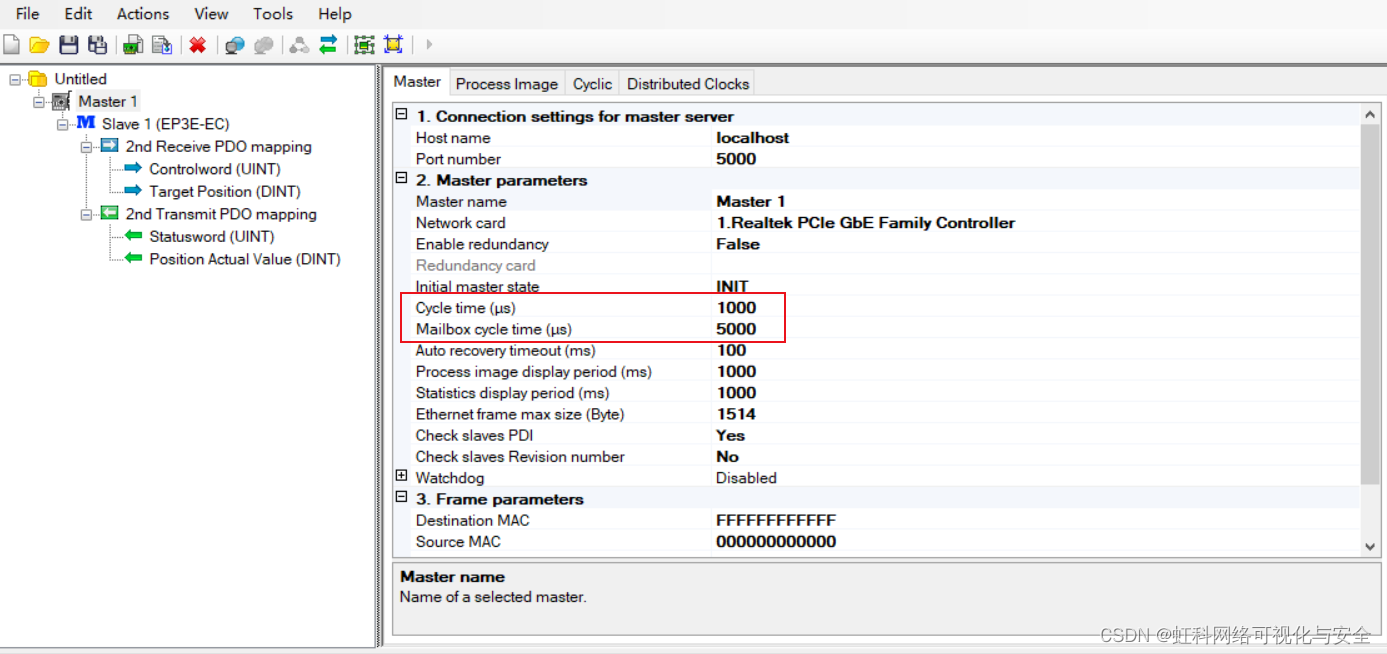

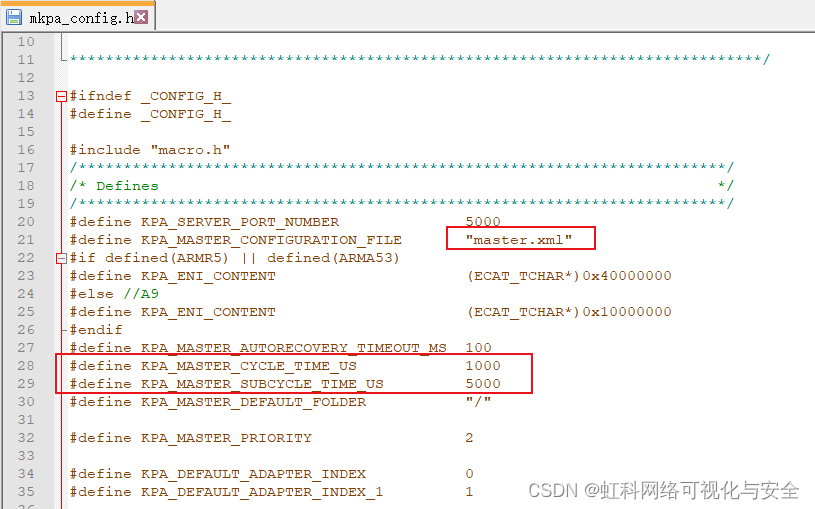

一般情况下EtherCAT主站性能测试会关注主站通讯周期，circle time是否稳定，抖动多少，因此可以设置在不同的circle time，比如2ms，1ms，500us，250us，125us等条件下测试抖动，可以采用第三方的抓包工具+wireshark进行报文分析，不同主站周期，需要修改代码以及ENI文件的circle time，此处以1ms主站周期，有些任务周期是5ms（主站周期的5倍）。



EtherCAT报文抓取

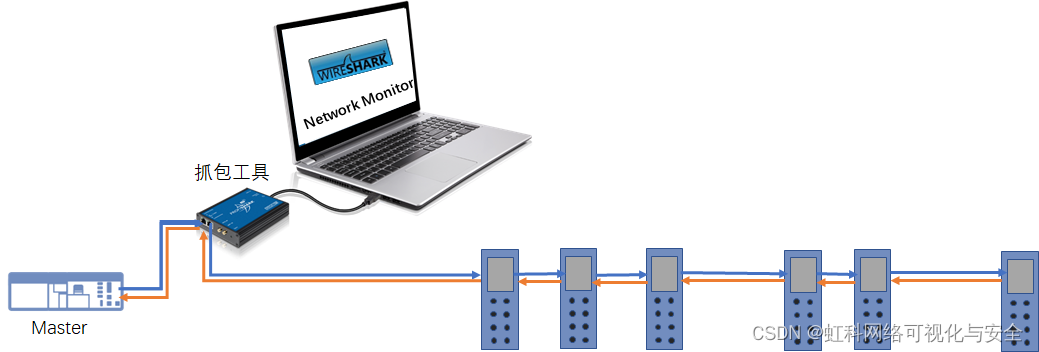

抓包方式，主站和从站直接接入第三方的抓包工具，连接方式如下示意图，可以先运行主站，待主从通讯稳定后，再进行数据抓包，这样抓出来的数据包就是pdo数据/过程数据，也可以主站启动前，开始抓包，这样就可以把整个启动过程的数据抓取出来，但是过滤时，op前的报文数据就不是我们需要分析的数据了。

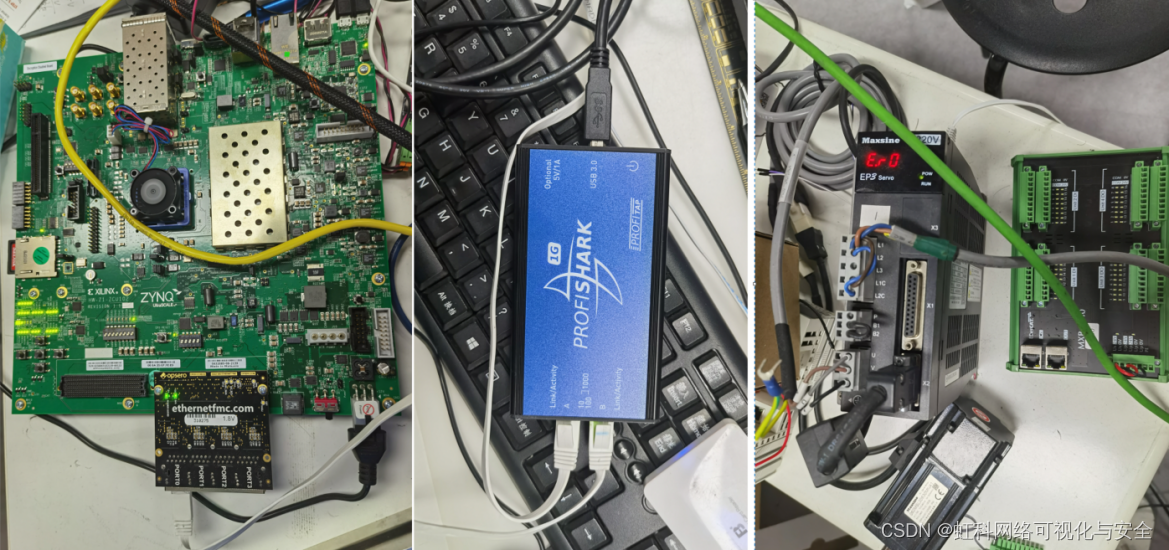

虹科提供最简单的EtherCAT抓包工具， ProfiShark，帮助网络工程师轻松访问

最低0.47元/天 解锁文章
