烧录器核心技术揭秘：如何实现高速、高可靠性的固件数据注入？

想象一下这个场景：生产线末端，成千上万片崭新的芯片正等待被赋予“灵魂”。最后一关，烧录。一旦速度不稳，产能立刻卡脖子；万一数据出错，整批产品可能沦为废品。你看，烧录器这个看似低调的设备，实则掌握着芯片量产良率与效率的命门。那么，一套顶尖的烧录系统，究竟靠什么实现既快又稳的数据注入？今天，我们就拨开表层，深入核心。

核心一：硬件架构是地基，不止于“接口对齐”

很多人以为，高速烧录无非是换上最新的USB 3.2或以太网接口。这没错，但只是第一步。真正的硬功夫，藏在硬件架构深处。

自主协议引擎：高端烧录器通常内置一颗强大的FPGA或专有ASIC芯片作为“烧录大脑”。这颗芯片不依赖电脑CPU进行实时协议解析，而是直接硬件级实现 eMMC、UFS、NOR Flash等存储协议的时序和控制。比如，处理UFS 4.1这样的高速协议时，硬件引擎能实现微秒级的命令响应，彻底解放主机，规避了系统延迟和中断带来的抖动。

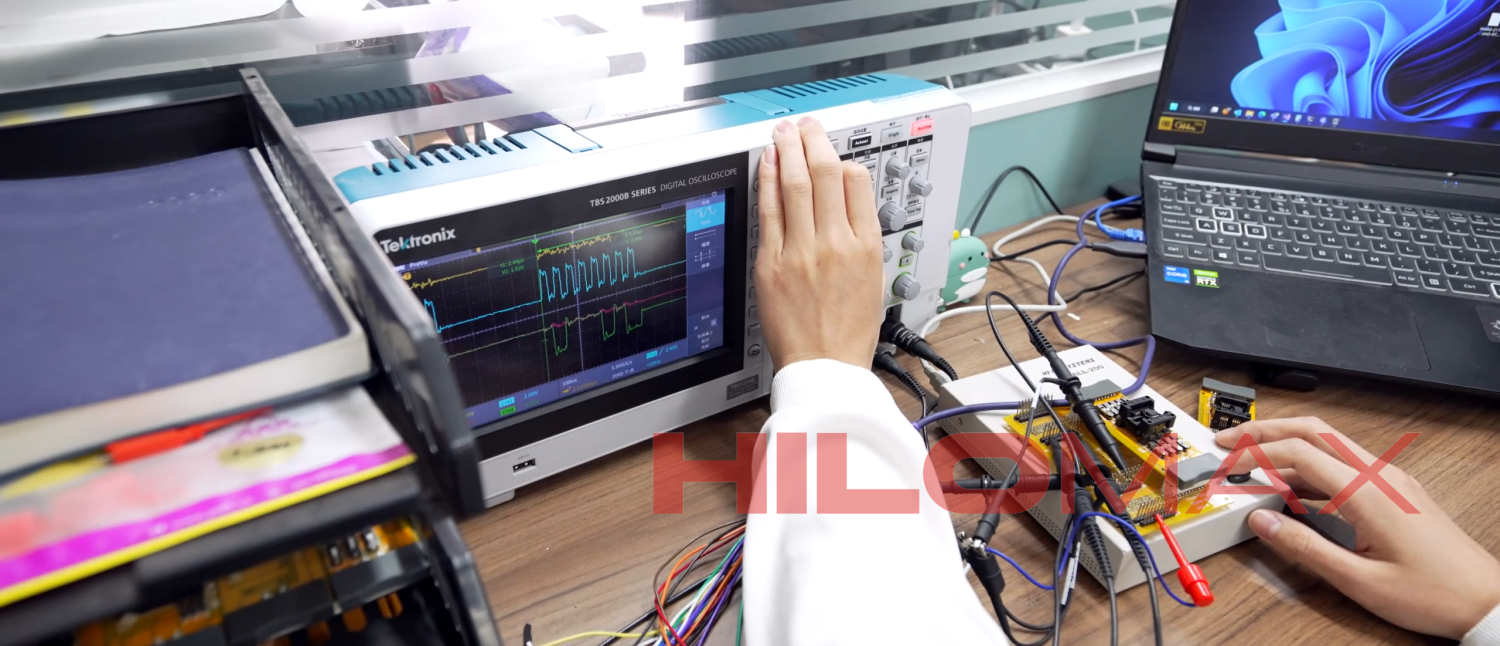

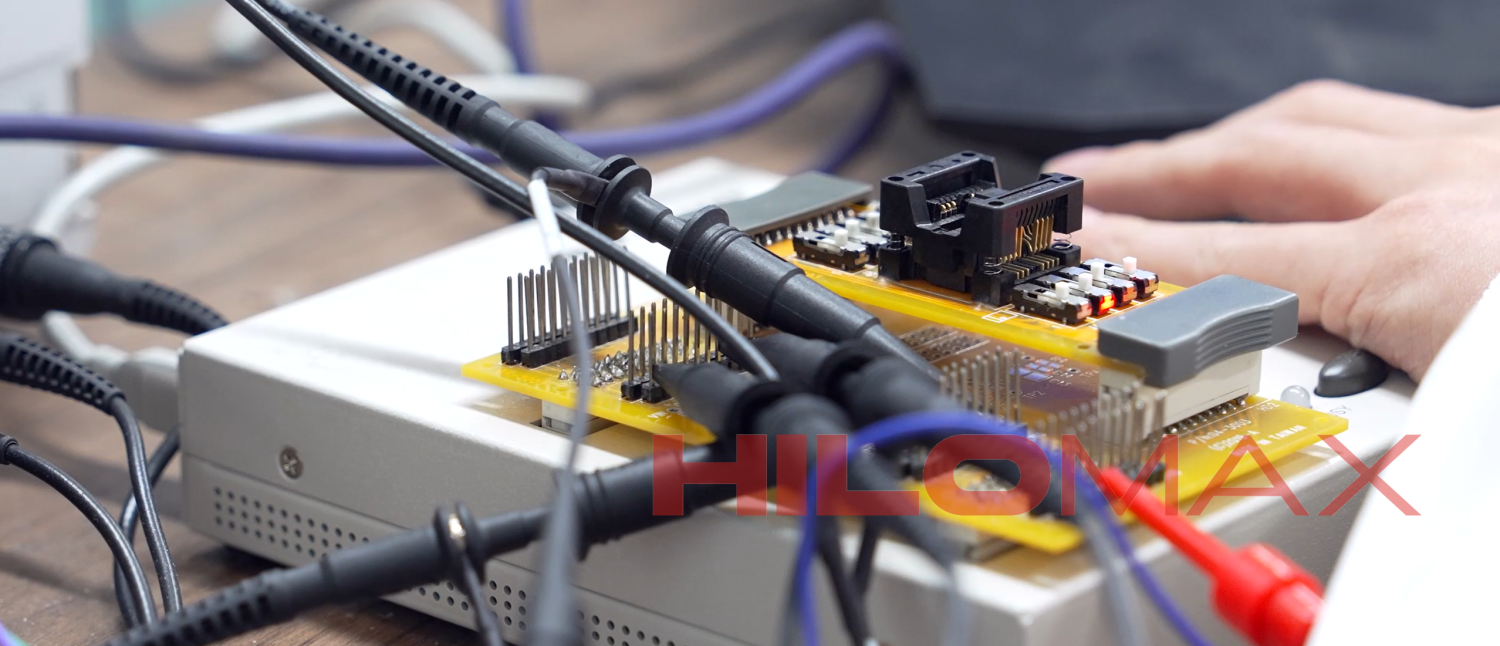

精准的电源与信号完整性管理：芯片在烧录时，对电压波动极其敏感。顶级设备会采用多级稳压、本地化去耦以及实时电压反馈调节技术，确保在每个烧录脉冲瞬间，电源都纯净稳定。同时，对数据、时钟信号做严格的阻抗匹配与眼图优化，确保高速信号抵达芯片管脚时依然清晰完整——这好比保证了“数据高速公路”平整无杂波。

核心二：软件算法是灵魂，关键在于“预判与并行”

如果说硬件是强健的四肢，软件算法则是智慧的中枢。

智能数据流处理：优秀的烧录软件，绝非简单地“发送-写入”。它会预先分析固件文件，进行高效压缩与切片。在烧录时，采用乒乓缓存（Ping-Pong Buffer） 等机制：当一片缓存区正在向芯片烧录数据时，另一片已在后台加载好下一段数据，实现无缝流水线作业，消除等待时间。

动态自适应算法：芯片个体间有细微差异，尤其是旧芯片或经历过温循后。智能算法会在烧录前后，动态微调编程电压、脉冲宽度，甚至根据芯片反馈的“状态字”，自动重试或调整策略，确保每颗芯片都能在最佳参数下完成烧录，极大提升了兼容性与一次通过率。

核心三：全程闭环校验，构建“安全防火墙”

“烧得快”很重要，“烧得对”更重要。高可靠性依赖于多层次的校验闭环。

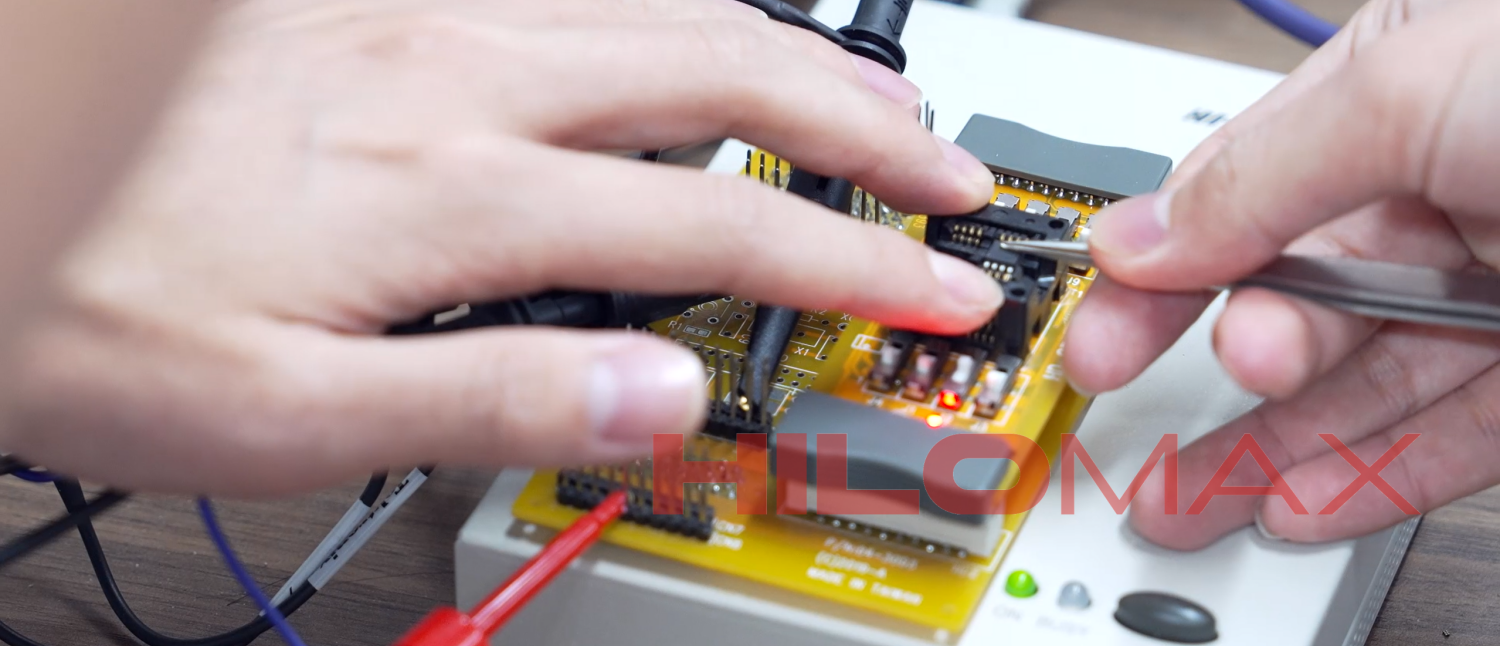

实时在线校验（On-the-fly Verification）：这已成为行业标杆。数据不是在全部写入后才校验，而是在写入的同时，立刻读取比对。一旦发现任何位（bit）错误，立即暂停并重试该扇区。这相当于一位质检员紧跟在操作员身后，每一步都即时复查。

预校验与后保障：在正式烧录前，系统会对芯片进行Blank Check（空白检查），确保没有残留数据；烧录后，除了完整的二进制校验，还可进行CRC、ECC等算法校验。部分高端方案（如你提到的加密烧录）还会在流程中嵌入硬件加密与签名验证，确保固件来源与完整性的绝对安全。

未来之眼：从“工具”走向“智能节点”

未来的烧录器，正从单一功能设备向智能化生产节点演进。通过集成更丰富的生产数据（如每颗芯片的烧录时间、电压曲线、重试次数），它能成为工艺监控的“前哨站”，为生产过程提供可追溯的深度数据，甚至借助AI模型预测潜在不良趋势。

结语

说到底，实现高速、高可靠的烧录，是一场硬件工程、软件算法与系统级质量理念的深度融合。它没有炫目的“黑科技”，却需要每一个环节的极致专注与深厚积累。这也正是“匠人匠芯”精神的体现——在微秒与毫伏的世界里，把看似简单的事，做到绝对的可靠。

在你的经验里，提升烧录良率最关键的一步是什么？是硬件选型、流程优化，还是数据校验策略的升级？欢迎在评论区分享你的实战心得或遇到的独特挑战，我们一同探讨。
