芯片编程器使用指南：如何避免芯片烧录过程中的常见错误

深夜的实验室里，一位工程师紧盯着屏幕上的“编程失败”红色警告，第一百块样板再次宣告报废。这不是程序逻辑问题，而是芯片烧录过程中一个看似微不足道的细节导致的连锁反应。在电子制造领域，芯片编程如同为硬件注入灵魂，而编程器就是那支精准的“笔”。如何确保每一次落笔都准确无误？

选对“笔尖”：适配是首要前提

错误往往从第一步就已埋下。面对市面上种类繁多的芯片，不少工程师习惯性依赖编程器厂商提供的兼容列表，却忽略了关键细节。真正的适配，需要同时确认：

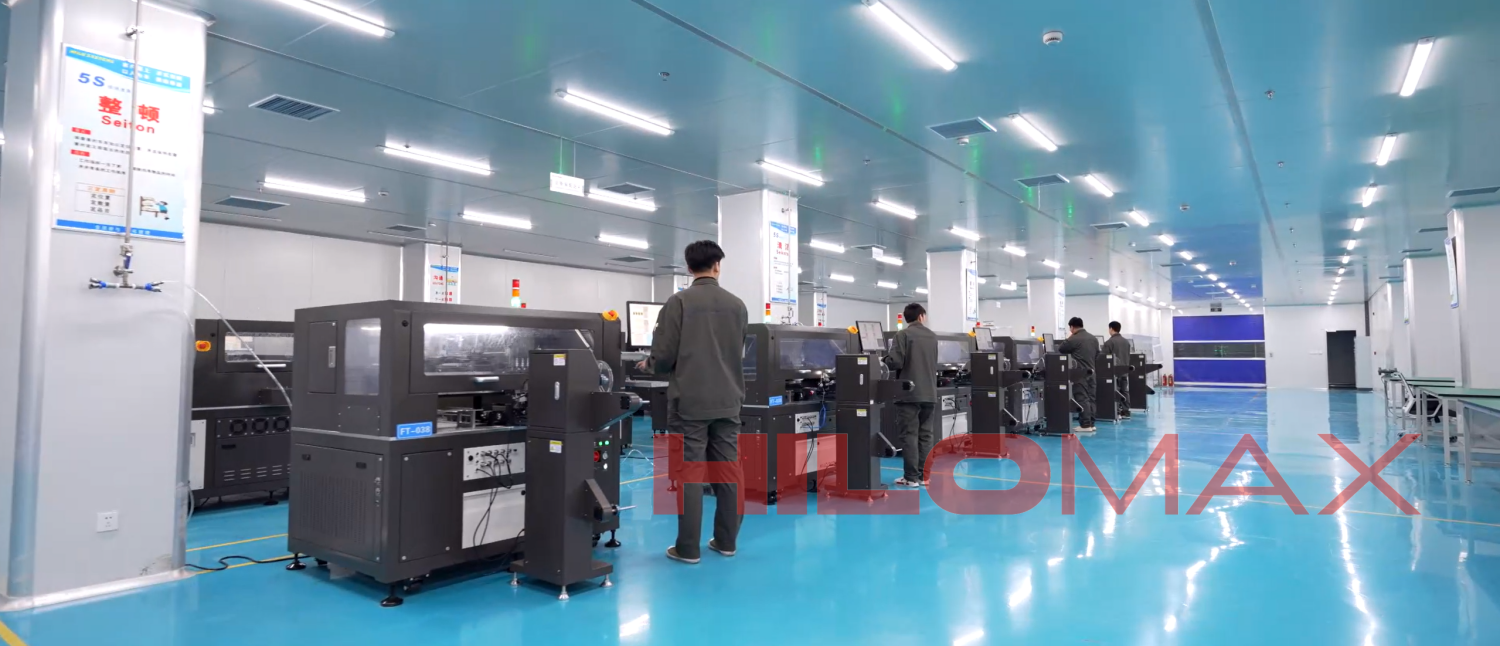

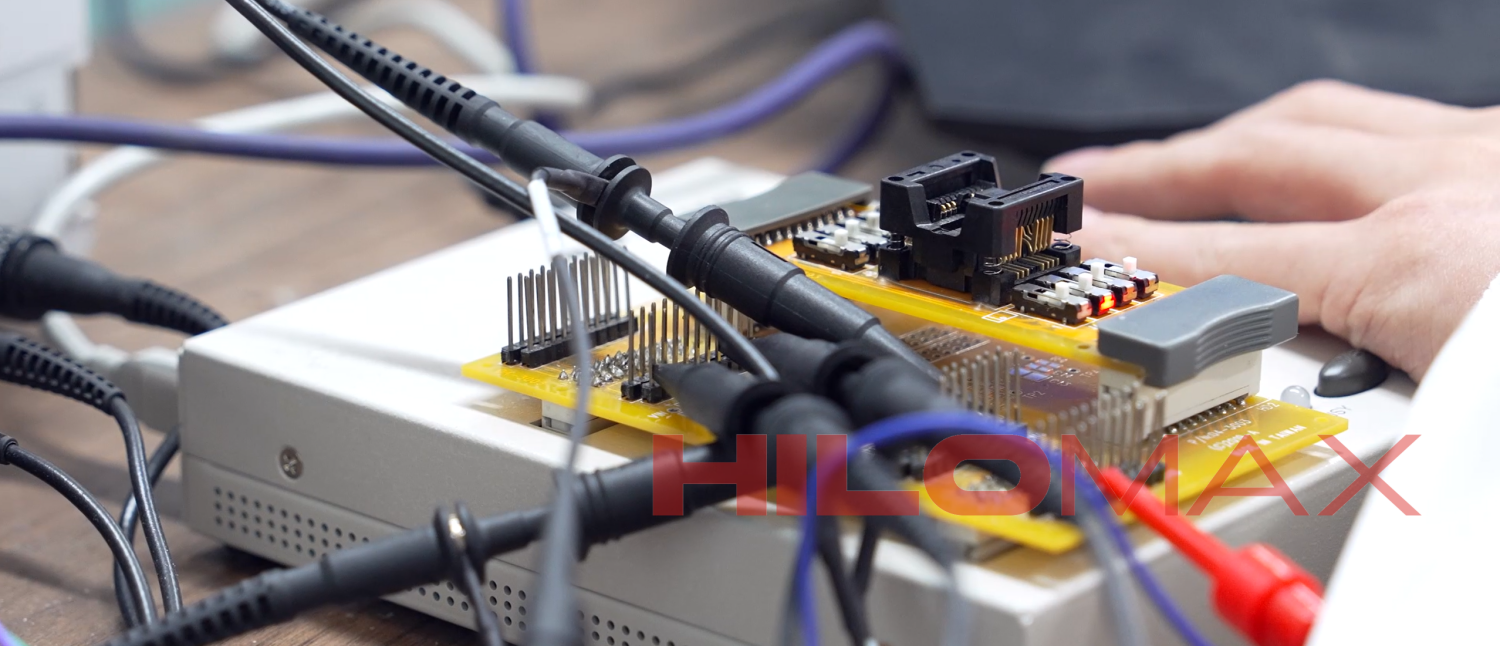

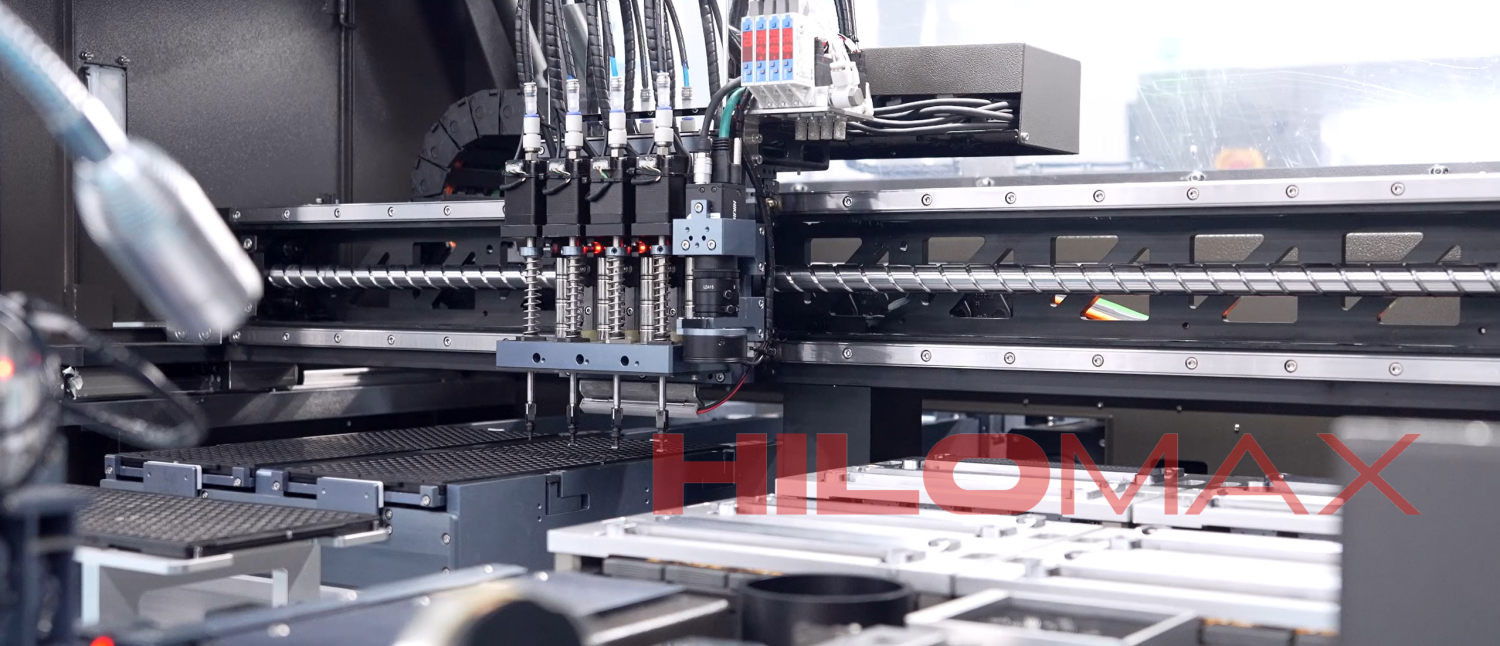

1.封装匹配：你的编程座是否精确支持该芯片的物理封装？特别是QFN、BGA等无引脚封装，对治具的平整度和压力有苛刻要求。

2.电压与协议：芯片的工作电压、编程电压是否在编程器支持范围内？SPI、I2C、JTAG等通信协议是否完全匹配？

3.芯片ID识别：最稳妥的方式是在编程前，先执行一次“器件识别”操作。让编程器自动读取芯片内部的唯一标识码，与数据库核对。这能有效避免因芯片批次更替或打磨翻新件导致的兼容性问题。

环境与连接：被忽视的“暗礁”

许多烧录失败，根源不在软件或编程器本身，而在物理层面。

1.静电防护（ESD）：尽管老生常谈，但人体静电依然是MOS器件的隐形杀手。规范操作必须包含佩戴接地手环、使用防静电垫。曾有一家工厂因操作员未接地，导致整批芯片在烧录后出现偶发性故障，损失惨重。

2.电源稳定性：编程器对供电质量极其敏感。务必使用原装电源适配器，避免与电机、大功率设备共用插座。电压的微小波动或纹波干扰，都可能导致验证失败。

3.接触可靠性：探针或锁紧座的氧化、磨损是隐性杀手。定期用专用清洁剂和无纺布擦拭触点。对于拖链烧录（In-System Programming），确保PCB板上的编程接口清洁，无虚焊、连锡。

文件与流程：成败在细节中

这是逻辑错误的高发区。

工程文件管理：建立严格的版本控制。烧录前，必须“三核对”：核对固件版本号、核对校验和（Checksum）、核对芯片型号与文件是否对应。建议在文件名中加入版本日期和关键标识。

参数配置审阅：不要直接使用默认配置。仔细检查编程算法中的关键参数：如时钟速度（过快可能导致通信失败）、重试次数、区块擦除与编程顺序。对于Flash芯片，特别注意“选项字节”（Option Bytes）的设置，一个配置错误就可能导致芯片锁死。

全片验证与空片检查：编程完成后，务必启用“全片验证”功能，而不仅仅是校验编程过的区域。对于量产，在烧录前增加“空片检查”步骤，能有效识别已使用过的或内容异常的芯片。

日志记录与分析：养成查看和分析烧录日志的习惯。一个优秀的编程系统会详细记录每一次操作的结果和时序。当出现零星失败时，日志往往是定位电源干扰、接触不良或时序问题的关键。

持续维护：让工具保持在巅峰状态

编程器是精密仪器，需要养护。定期通过厂商提供的自检程序检查硬件状态；关注官方发布的固件更新，这些更新通常包含对新芯片的支持和已知问题的修复。同时，为编程器和适配器建立使用档案，记录其工作时长和维护历史。

结语

芯片烧录，是理论设计与物理实现交汇的最后一环。它考验的不仅是技术，更是一种严谨的系统和细节意识。每一个被忽略的微小步骤，都可能在生产线上被放大为成批的故障。

您在使用编程器的过程中，曾遇到过哪些意想不到的“坑”？是如何排查和解决的？欢迎在评论区分享您的实战经验与独到见解。让我们共同沉淀智慧，让每一次“注入灵魂”都精准而可靠。
