如何快速定位芯片测试故障?资深FAE的排查思路

前言:产线测试机台再次报错,项目节点迫在眉睫,团队所有人的目光都聚焦在你身上。面对复杂的测试系统与偶发的失效现象,如何才能快速定位核心问题,而非在众多可能性中盲目尝试?

在半导体测试环节,故障排查是对工程师综合能力的切实考验。它要求我们既理解芯片设计原理,又熟悉测试系统架构,更需要一套严谨高效的逻辑方法。凭借多年现场支持经验,我总结出一套系统化的排查思路,其核心在于建立清晰的排查路径,逐层缩小问题范围。

第一阶段:基础检查——确认测试环境

任何深入的排查都必须建立在测试环境可靠的基础上。首先,请亲自核实以下两点:

1.供电与时钟质量:使用示波器测量负载板(DUT Board)上芯片电源引脚的实际电压、纹波与上电时序。确保其完全符合芯片数据手册的规范,而不仅仅是确认测试机台电源模块的输出。

2.物理连接的可靠性:仔细检查测试插座(Socket)、探针卡(Probe Card)或连接器是否存在污染、磨损或引脚弯曲。重新安装芯片或测试板,排除接触不良这一最常见因素。

如果在此阶段发现问题并修复后故障消失,则排查终止。若问题依然稳定复现,则进入下一阶段。

第二阶段:问题隔离——区分测试系统与芯片

此时,需要执行测试程序中最基础的通信检查(如ID读取)。若通信失败,需返回检查协议配置与物理链路。若通信成功但后续功能测试失败,则进入流程图中的核心隔离阶段。

关键操作是在测试程序中设置断点,进行单步调试,精确锁定引发故障的特定测试向量(Test Pattern)或参数测量项(如某项DC参数)。

第三阶段:交叉验证——锁定故障根源

这是定位过程中决定性的一步,旨在明确问题是源于芯片自身,还是测试系统硬件。

芯片交叉验证:使用同一套测试硬件与程序,测试多颗同型号芯片。如果所有芯片在同一测试项均失败,则强烈表明测试条件设定或硬件负载板设计存在偏差。如果仅个别芯片失效,则芯片本身的可能性增大。

硬件交叉验证:将疑似故障的芯片与已知良好的芯片,交换到不同的测试板或测试机台通道上进行测试。如果故障现象始终跟随特定芯片,则可基本判定为芯片缺陷。如果故障跟随特定的测试板或机台通道,那么问题根源在于测试系统硬件,需检查相关接口板、线缆或仪器通道。

第四阶段:针对性深入分析

根据交叉验证的结果,进行聚焦分析:

若怀疑测试方案,需详细复查故障测试项的激励条件、测量范围、校准数据及负载板上的外围电路。

若怀疑芯片,需系统收集失效日志(如Fail Bin号、失效时的具体电气参数),为后续的失效分析(FA)提供精确切入点,有助于定位芯片内部的制造缺陷或设计边际。

最后,务必形成记录:将故障现象、排查步骤、关键数据与最终结论归档。这份记录不仅是知识沉淀,更是未来应对类似问题的快速指南。

结语:系统化的排查思路,其价值在于将看似无序的故障现象,转化为可被验证的假设,并通过实验逐项排除,最终抵达问题核心。这套方法强调实证与逻辑,而非依赖经验性的猜测。

在实际工作中,“稳定复现”是有效排查的前提,而“交叉验证”是锁定根源的关键。每个案例都有其特殊性,但遵循清晰的路径能最大程度减少排查时间。

在您的项目经历中,哪个芯片测试故障的排查过程最令您印象深刻?您是否总结过不同于上述流程的有效技巧?欢迎在评论区分享您的实战经验与见解。

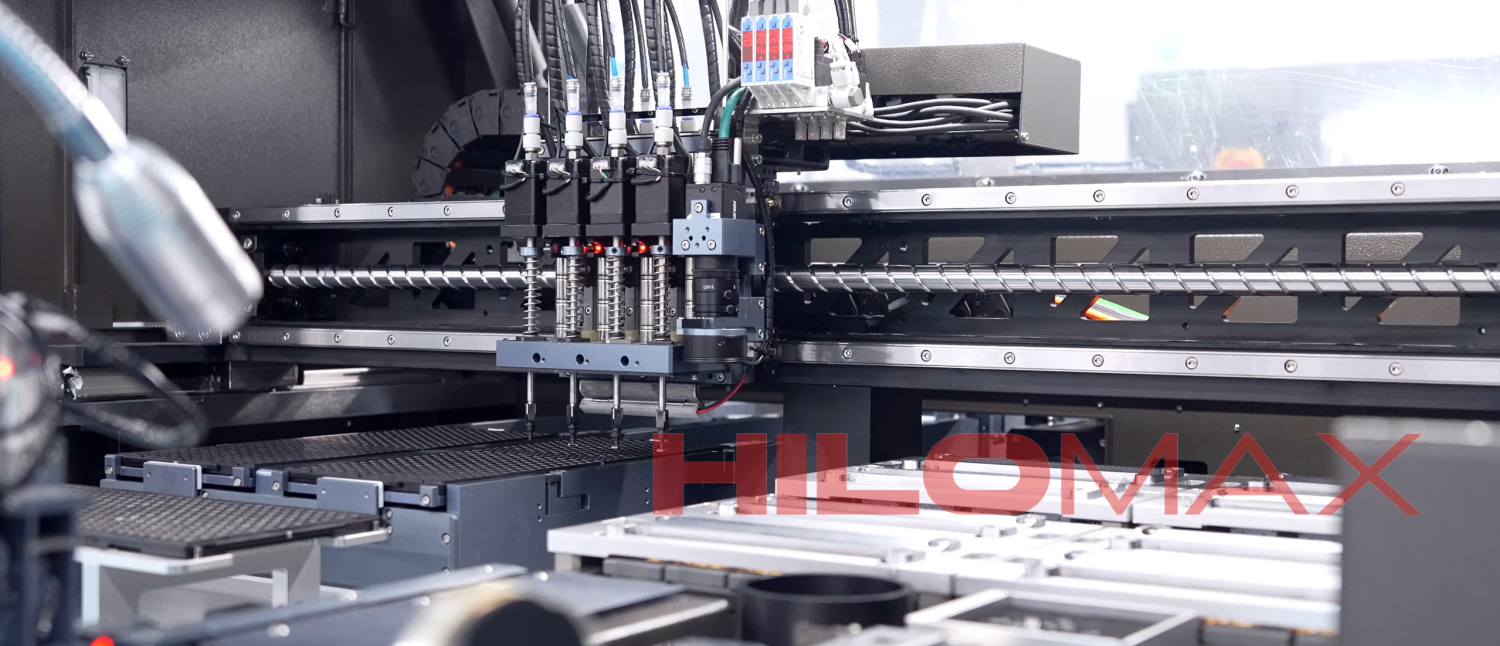

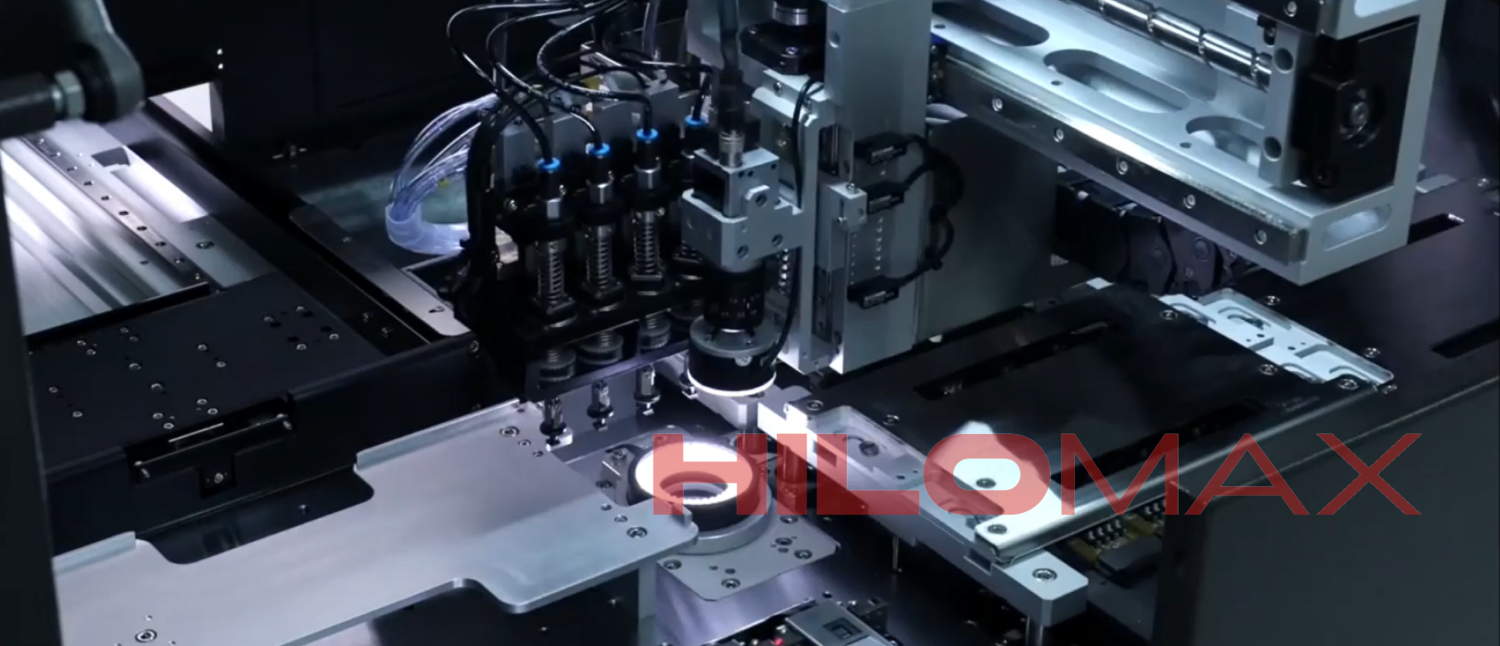

禾洛半导体始创于1983年,专注于IC烧录与IC测试整体解决方案
