eNSP路由导入

路由隔离与导入：RIP与OSPF间的流量控制策略
原创 已于 2022-05-23 18:20:06 修改 · 3.5k 阅读 · 24 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络

于 2022-05-23 16:53:39 首次发布
本文介绍了如何通过路由导入技术，利用ACL和路由策略在AR3路由器上实现不同路由协议区域间的流量控制，确保左边区域只能访问192.168.100.0/24，而左右区域互相隔离。详细步骤包括配置ACL匹配规则、定义路由策略并导入路由表。

路由导入，route-import

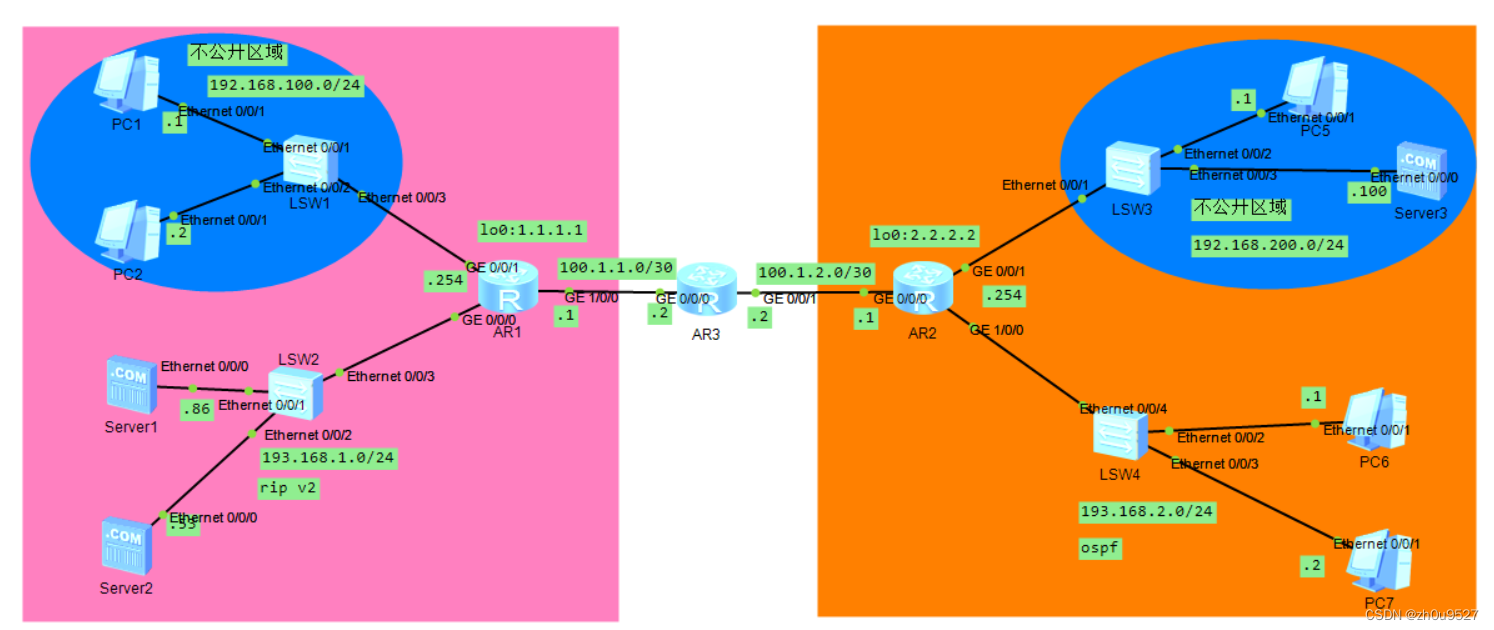

1. 拓扑结构

在这里插入图片描述

要求如下：

  1. AR3路由左边区域运行ripv2路由协议，右边区域ospf路由协议；
  2. 左边区域的PC不能访问右边蓝色区域的PC及服务器，右边区域同理；
  3. 左边区域要能够访问192.168.100.0/24网段的PC，右边区域同理；
  4. 除了3和4之外，实现全网互通；

2. 解决

这里由于左边与右边运行着不同的路由协议，还存在需要过滤一部分流量，如:左边不能访问右边蓝色区域，我们可以使用路由导入来解决这个问题。

路由导入分为三个步骤：

  1. 定义需要匹配的流量–acl；
  2. 定义路由策略；
  3. 导入；

我们在拓扑图的AR3中进行导入，具体步骤如下：

### 路由导入步骤
# 1. 定义acl匹配流量
[R3]acl 2000
[R3-acl-basic-2000]rule permit so 193.168.1.0 0.0.0.255
[R3-acl-basic-2000]rule permit so 1.1.1.1 0.0.0.0
[R3]acl 2001
[R3-acl-basic-2001]rule permit so 193.168.2.0 0.0.0.255
[R3-acl-basic-2001]rule permit so 2.2.2.2 0
[R3-acl-basic-2001]quit
# 2. 定义路由策略，策略名称为r12，节点为10
[R3]route-policy r12 permit node 10
[R3-route-policy]if-match acl 2000
[R3-route-policy]quit
[R3]route-policy R21 permit node 10
[R3-route-policy]if-match acl 2001
[R3-route-policy]quit
# 3. 导入路由表
[R3]rip 1
# 从ospf路由协议中导入符合R21路由策略的路由信息
[R3-rip-1]import-route ospf 1 route-policy R21
[R3]ospf 1
[R3-ospf-1]import-route rip 1 route-policy R12
