### 使用
osgEarth 和
osgearth_cache 下载
TMS 影像数据
osgEarth 支持通过 `
osgearth_cache` 命令行工具下载并缓存来自不同在线服务（如 WMS、
TMS 等）的地图瓦片。以下是实现此目标的具体方法和教程。
---
#### 1. 配置 Earth 文件
首先，需要创建一个 `.earth` 文件来描述要
加载的
TMS 数据源及其相关参数。以下是一个典型的
TMS 数据源配置示例：
```xml
<?xml version="1.0" encoding="utf-8"?>
<Map srs="+proj=merc +a=6378137 +b=6378137 +lat_ts=0.0 +lon_0=0.0 +x_0=0.0 +y_0=0 +k=1.0 +units=m +nadgrids=@null +wktext +no_defs">
<!-- 定义缓存 -->
<cache type="filesystem">
<path>F:/data/
osgearth_cache</path> <!-- 缓存路径 -->
</cache>
<!-- 添加
TMS 图层 -->
<layer name="
tms_layer" type="image">
<driver>
tms</driver>
<url>http://your-
tms-server/{z}/{x}/{y}.png</url> <!-- 替换为实际的
TMS URL -->
<srs>+init=epsg:3857</srs> <!-- 投影参考系 -->
<profile>global-geodetic</profile> <!-- 地理剖面 -->
</layer>
</Map>
```
在此配置中：
- `<cache>` 节点定义了文件系统的缓存位置。
- `<layer>` 节点描述了一个基于
TMS 协议的图像图层，其中 `{z}/{x}/{y}` 表示瓦片索引占位符[^2]。
---
#### 2. 使用 `
osgearth_cache` 种子化缓存
完成 Earth 文件配置后，可以使用 `
osgearth_cache` 工具手动下载指定范围和级别的地图瓦片。命令格式如下：
```bash
osgearth_cache --config your_config.earth --bounds min_lon,min_lat,max_lon,max_lat --levels start_level:end_level
```
##### 参数解释：
- `--config`: 指向之前创建的 `.earth` 文件。
- `--bounds`: 定义感兴趣的地理边界框（单位为经度/纬度），例如 `-122.4,37.7,-122.0,38.0`。
- `--levels`: 指定需要下载的缩放级别范围，例如 `0:15`。
##### 示例命令：
假设我们要下载位于北京地区的
TMS 数据，覆盖范围为 `[116.0, 39.5, 116.5, 40.0]`，并且需要从第 10 级到第 15 级的
数据，则运行以下命令：
```bash
osgearth_cache --config
tms_example.earth --bounds 116.0,39.5,116.5,40.0 --levels 10:15
```
这将启动下载过程，并将所有匹配条件的瓦片存储到指定的缓存目录中[^4]。
---
#### 3. 查看缓存内容
下载完成后，缓存的内容通常会被组织成类似于 TileCache 或 MBTiles 的结构。你可以直接访问这些文件夹查看已下载的瓦片图片。
如果需要验证缓存的有效性，还可以使用 `osgviewer`
加载相同的 `.earth` 文件，在应用程序中观察是否成功显示所需区域的地图。
---
#### 4. 注意事项
- **投影一致性**：确保
TMS 数据源和服务端返回的瓦片具有相同的空间参考系 (SRS)，否则可能导致错位问题。
- **网络连接稳定性**：由于涉及大量 HTTP 请求，建议在网络状况良好的情况下执行种子化操作。
- **权限控制**：某些
TMS 服务可能受 API 密钥或 IP 白名单保护，请提前确认是否有额外认证需求。
---
### 示例代码总结
完整的流程可以用以下伪代码概括：
```python
import os
# 定义变量
earth_file = "
tms_example.earth"
bounds = "-122.4,37.7,-122.0,38.0" # 经纬度范围
levels = "10:15"
# 执行
osgearth_cache 命令
command = f"
osgearth_cache --config {earth_file} --bounds {bounds} --levels {levels}"
os.system(command)
```
---

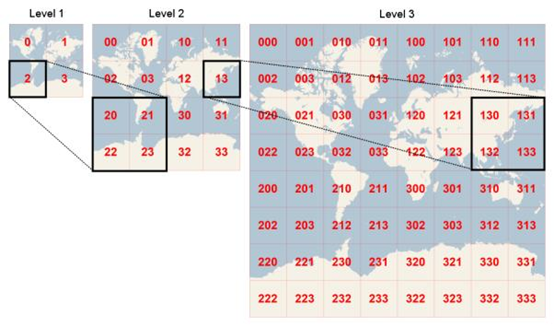

本文详细介绍了各种地图服务的加载方法，包括TMS、TIFF、IMG、XYZ和MB格式文件的加载，并提供了ArcGIS、Google Map、高德地图、OSM、Mapbox和天地图等地图服务的URL示例。此外，还涵盖了BingMap的瓦片使用。内容深入浅出，适合地理信息系统（GIS）和地图应用开发者参考。
