09_按键消抖模块的设计与验证

1. 实验目标

利用所学知识，设计并实现一个按键消抖模块，将外部输入的单比特按键信号做消抖处理后输出，输出信号正常可被其他模块调用。按照 cnt_20ms 计数器计数到 999_999 时清零来分析。如果在0-20ms内没有毛刺抖动的产生。也就是0-999_999计数器内没有毛刺现象，那么按键就是被按下，有一个脉冲。

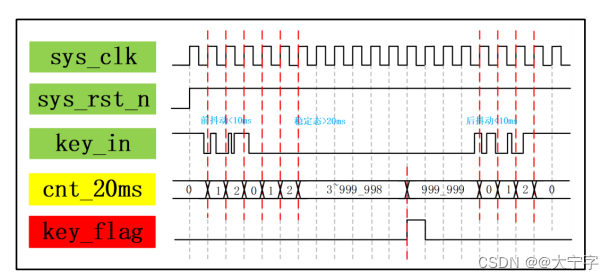

2. 波形图

3. RTL

module key_filter
#(
    // 50mhz 20ms的计数
	parameter CNT_MAX = 20'd1_000_000
	/*
		这是我们第一次使用参数的方式定义常量
		使用参数的方式定义常量有很多好处，如：我们在 RTL 代码中实例化该模块时，如果需要两个
		不同计数值的计数器我们不必设计两个模块，而是直接修改参数的值即可；另一个好处是在编
		写 Testbench 进行仿真时我们也需要实例化该模块，但是我们需要仿真至少 0.5s 的时间才
		能够看出到 led_out 效果，这会让仿真时间很长，也会导致产生的仿真文件很大，所以我们
		可以通过直接修改参数的方式来缩短仿真的时间而看到相同的效果，且不会影响到 RTL 代码模
		块中的实际值，因为 parameter 定义的是局部参数，所以只在本模块中有效。为了更好的区
        分，参数名我们习惯上都要大写。
	*/
)
// 端口的定义
(
	input   wire  sys_clk, //系统时钟 50Mh
                           //根据频率的转换 一个时钟周期20ns 20ms 就是 1_000_000
	input   wire  sys_rst_n,
	input   wire  key_in,

	output  reg  key_flag //脉冲信号
);

reg [19:0] cnt_20ms; // 定义计数器

//cnt:上升沿开始从 0 到 CNT_MAX 循环计数
always@(posedge sys_clk or negedge sys_rst_n)
	begin
		if(sys_rst_n == 1'b0)
			begin
				cnt_20ms <= 20'd0;
			end
		else if(key_in == 1'b1)
			begin
				cnt_20ms <= 20'd0;
			end
		else if((key_in == 1'b0) && (cnt_20ms == CNT_MAX-1'd1))
			begin
				cnt_20ms <= cnt_20ms;
			end
		else
			begin
				cnt_20ms <= cnt_20ms + 20'd1;
			end
	end

//key_flag:当计数满 20ms 后产生按键有效标志位
//且 key_flag 在 999_999 时拉高,维持一个时钟的高电平
//cnt:上升沿开始从 0 到 CNT_MAX 循环计数
always@(posedge sys_clk or negedge sys_rst_n)
	begin
		if(sys_rst_n == 1'b0)
			begin
				key_flag <= 1'b0;
			end
		else if(cnt_20ms == CNT_MAX-1'd1-1'd1)
			begin
				key_flag <= 1'b1;
			end
		else
			begin
				key_flag <= 1'b0;
			end
	end

endmodule

4. testbench

`timescale 1ns/1ns
// 在这里面不需要对端口进行定义
module tb_key_filter();

//因为 testbench 不对外进行信号的输入输出，只是自己产生
//激励信号提供给内部实例化待测 RTL 模块使用，所以端口列表
//中没有内容，只是列出“()”，当然可以将“()”省略，括号
//后有个“;”不要忘记
//要在 initial 块和 always 块中被赋值的变量一定要是 reg 型
//在 testbench 中待测试 RTL 模块的输入永远是 reg 型变量

//parameter define
//为了缩短仿真时间，我们将参数化的时间值改小
//但位宽依然定义和参数名的值保持一致
//也可以将这些参数值改成和参数名的值一致
parameter CNT_1MS = 20'd19 ,
          CNT_11MS = 21'd69 ,
          CNT_41MS = 22'd149 ,
          CNT_51MS = 22'd199 ,
          CNT_60MS = 22'd249 ;


 //输出信号，我们直接观察，也不用在任何地方进行赋值
 //所以是 wire 型变量（在 testbench 中待测试 RTL 模块的输出永远是 wire 型变量）

reg sys_clk;
reg sys_rst_n;
reg key_in;
reg [21:0] tb_cnt ; //模拟按键抖动计数器

 //输出信号，我们直接观察，也不用在任何地方进行赋值
 //所以是 wire 型变量（在 testbench 中待测试 RTL 模块的输出永远是 wire 型变量）
wire key_flag;

//初始化值在没有特殊要求的情况下给 0 或 1 都可以。如果不赋初值，仿真时信号
//会显示为不定态（ModelSim 中的波形显示红色）

initial
//initial 只在通电执行一次
//在仿真中 begin...end 块中的内容都是顺序执行的，
//在没有延时的情况下几乎没有差别，看上去是同时执行的，
//如果有延时才能表达的比较明了；
//而在 rtl 代码中 begin...end 相当于括号的作用， begin...end 在 Testbench 中的用法及意义（区别   -----------------------------------------------------）
//在同一个 always 块中给多个变量赋值的时候要加上
	begin
		sys_clk = 1'b1; //时钟信号的初始化为 1，且使用“=”赋值，
                        //其他信号的赋值都是用“<=”
		sys_rst_n <= 1'b0; //因为低电平复位，所以复位信号的初始化为 0
		#20 //延时20ns
		sys_rst_n <= 1'b1; //初始化 20ns 后，复位释放，因为是低电平复位
	end
// always语句 一直在执行
sys_clk:模拟系统时钟，每 10ns 电平翻转一次，周期为 20ns，频率为 50Mhz
always #10 sys_clk = ~sys_clk;//取模求余数，产生随机数 1'b0、1'b1//每隔 10ns 产生一次随机数

//tb_cnt:按键过程计数器，通过该计数器的计数时间来模拟按键的抖动过程
always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n == 1'b0)
		tb_cnt <= 22'd0;
	else if(tb_cnt == CNT_60MS)
		//计数器计数到 CNT_60MS 完成一次按键从按下到释放的整个过程
		// 也就是250次
		tb_cnt <= 22'd0;
	else
		tb_cnt <= tb_cnt + 22'd1;

//key_in:产生输入随机数，模拟按键的输入情况
always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n == 1'b0)
		key_in <= 1'b1;
	else if((tb_cnt >= CNT_1MS && tb_cnt <= CNT_11MS) || (tb_cnt >= CNT_41MS && tb_cnt <= CNT_51MS))
		key_in <= {$random} % 2;
	else if(tb_cnt >= CNT_11MS && tb_cnt <= CNT_41MS)
		key_in <= 1'b0;
	else
		key_in <= 1'b1;


//------------------------------------------------------------
//待测试 RTL 模块的实例化，相当于将待测试模块放到测试模块中，并将输入输出对应连接上
//测试模块中产生激励信号给待测试模块的输入，以观察待测试模块的输出信号是否正确
//------------------------------------------------
key_filter //第一个是被实例化模块的名子，第二个是我们自己定义的在另一个
#(
	.CNT_MAX (25'd25)
)
//模块中实例化后的名字。同一个模块可以在另一个模块中或不同的
//另外模块中被多次实例化，第一个名字相同，第二个名字不同
key_filter_inst
(
	//前面的“in1”表示被实例化模块中的信号，后面的“in1”表示实例化该模块并要和这个
	//模块的该信号相连接的信号（可以取名不同，一般取名相同，方便连接和观察）
	//“.”可以理解为将这两个信号连接在一起
	.sys_clk(sys_clk),
	.sys_rst_n(sys_rst_n),
	.key_in (key_in ),

	.key_flag (key_flag )
);

endmodule
