02_VHDL数据类型_教材版

1. 预定义的数据类型

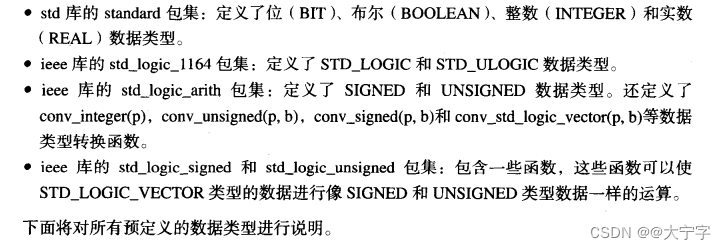

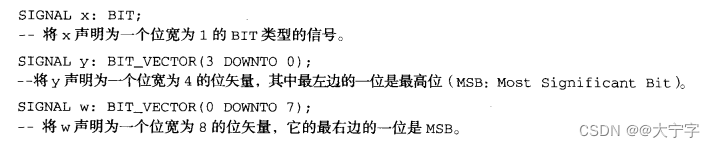

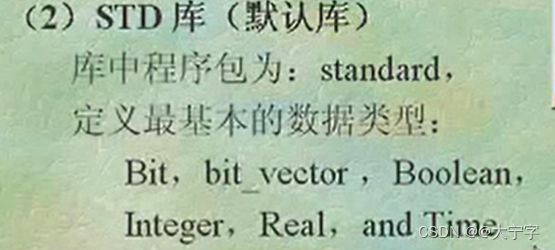

1.1 位（BIT）和位矢量（BIT_VECTOR）

Bit:位类型
Bit_vector 位矢量
Boolean
Integer
Real 实数类型
time 时间类型
std库 默认的 开发系统能够自动调用里面的信息

实例：

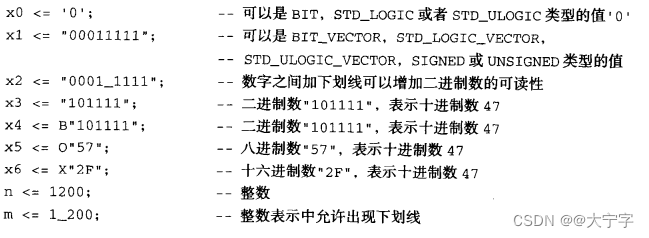

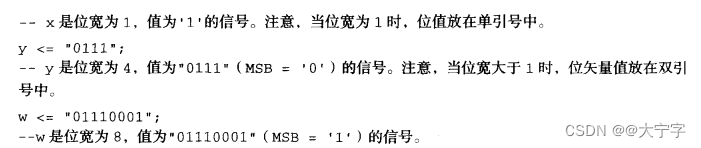

x <= ‘1’

1.2 STD_LOGIC和STD_LOGIC_VECTOR

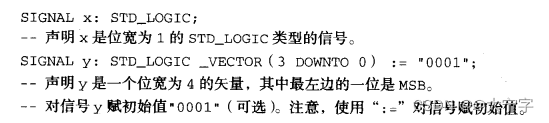

都在ieee的std_logic_1164包集中，可以取下面所描述的八种值。

‘U’:初始化值
‘X’:不定值（强的不定）
‘Z’:高阻态值
‘W’: 不定值（弱的不定）
‘L’:弱的0
‘H’:弱的1
‘-’:是一种无关项，不考虑的，不可能出现的情况
‘0’：低电平，强0
‘1’：高电平，强1

例：

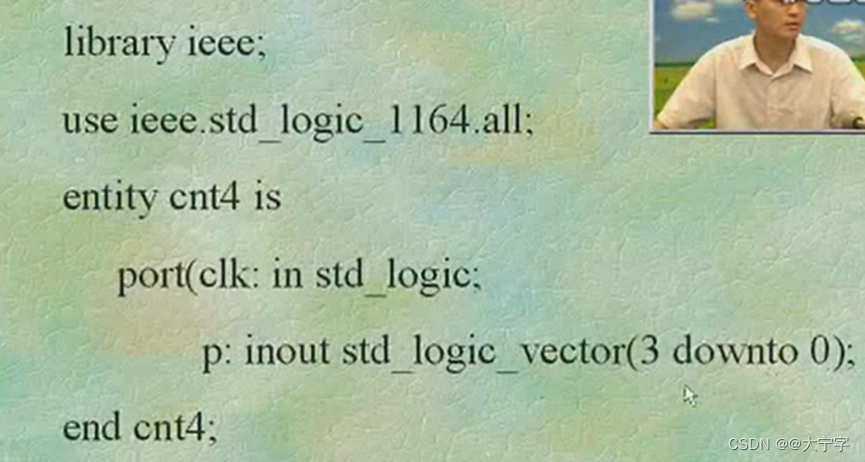

注意！！！！！！
变量赋值“ := ”，信号赋值" <= "

注意！！！仅仅只支持逻辑运算，不支持算数运算

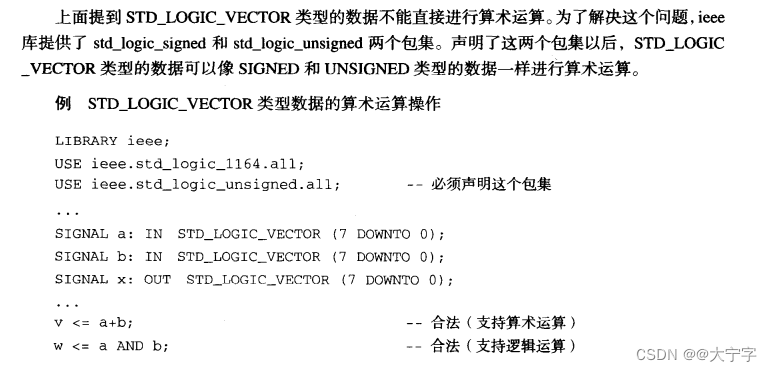

为了解决这个问题同时声明这两个包集就可以解决这个问题。

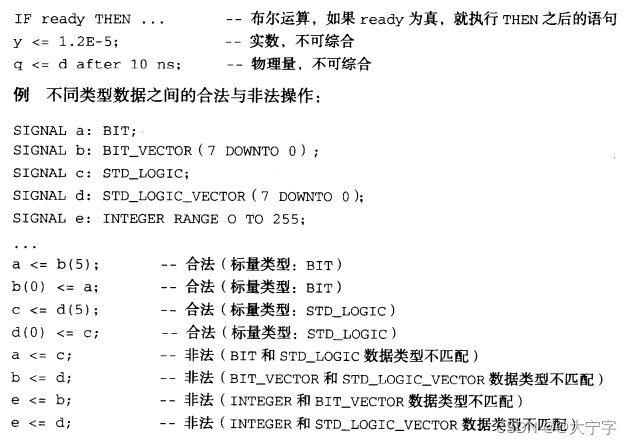

1.3 其他预定义数据类型

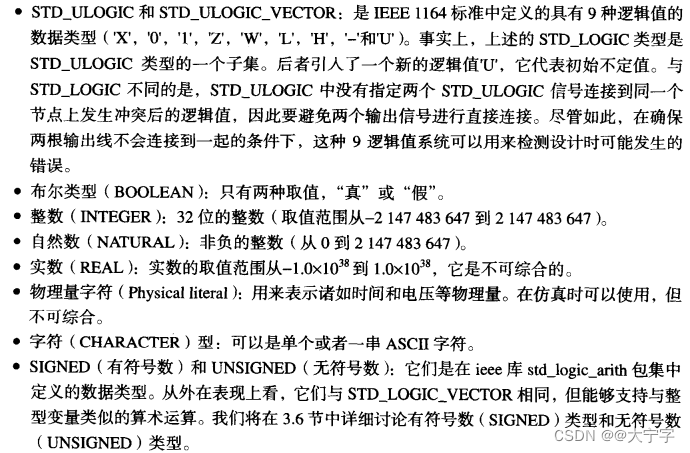

案例：

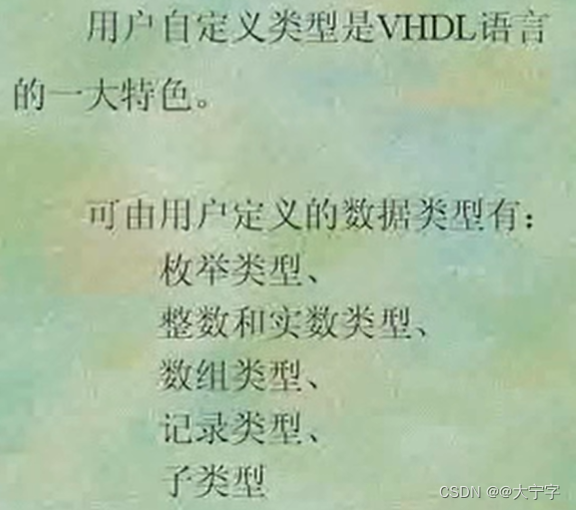

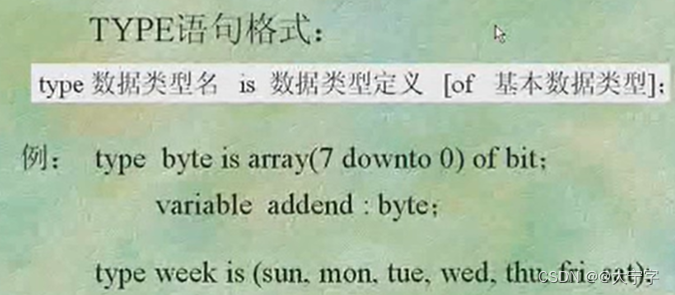

2. 用户自定义数据类型

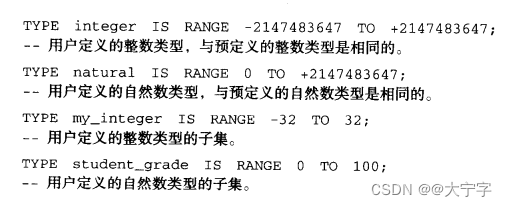

2.1 自定义整数类型

实例：

2.2 用户自定义枚举类型

实例：

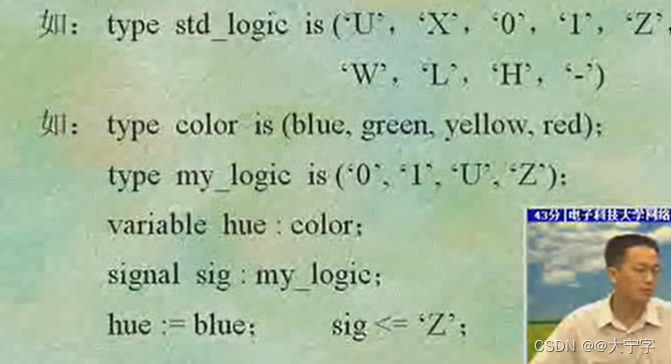

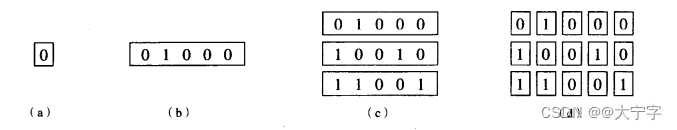

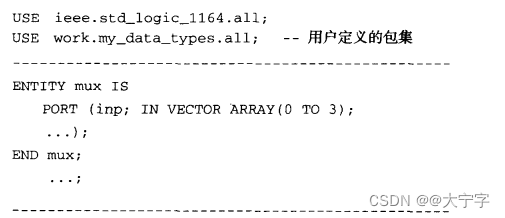

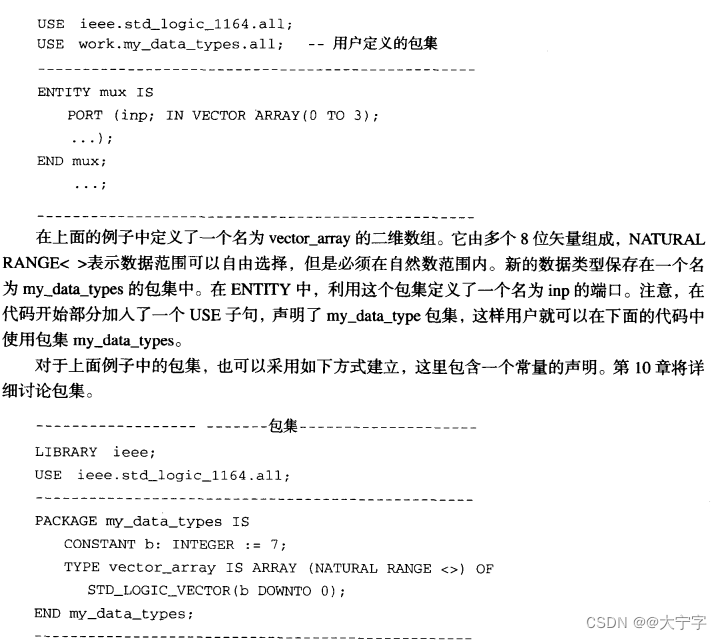

2.3 自定义数组类型

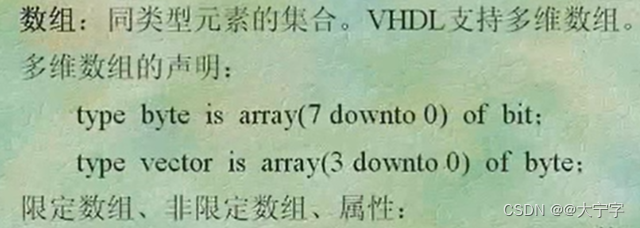

二维数组 vector 因为byte就是一个数组类型

2.3.1 限定数组

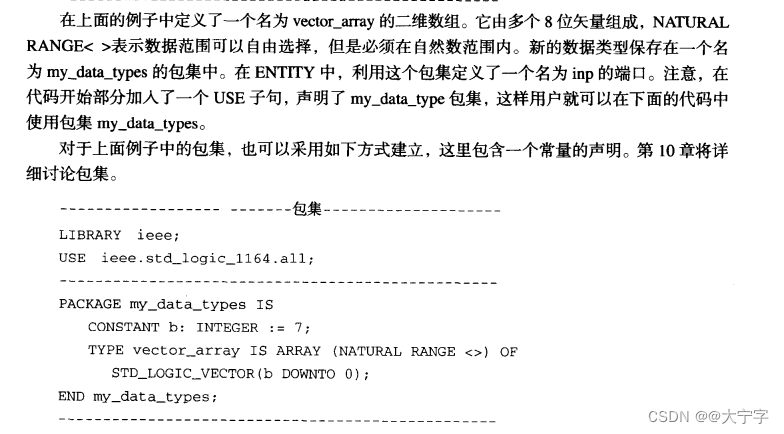

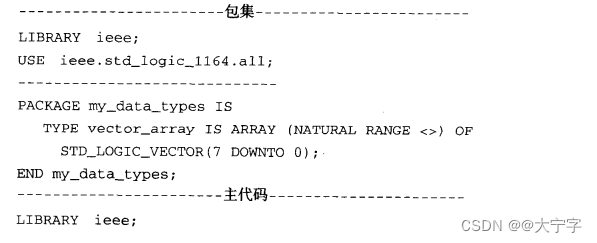

2.3.2 非限定性数组

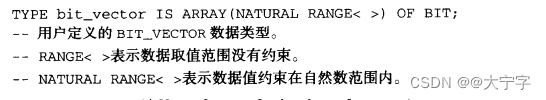

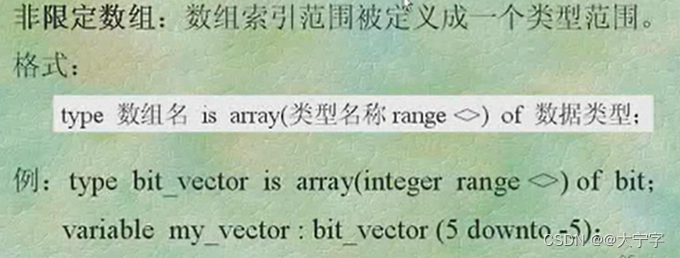

integer range<> 数据值限定在整数的范围内
注意！！！！！
使用的时候（变量、信号定义时）不可能使用一个不确定范围的数组，要给他一个范围的限定。

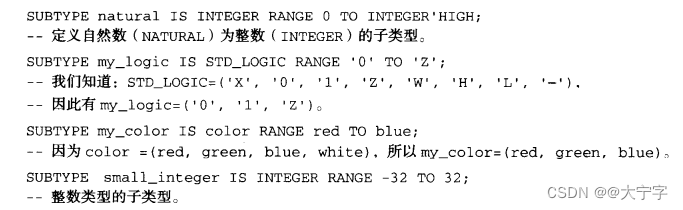

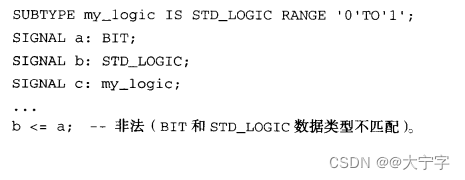

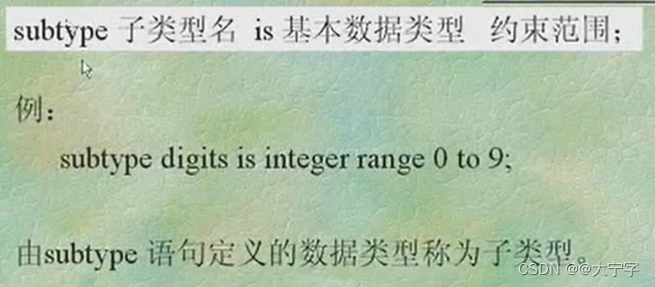

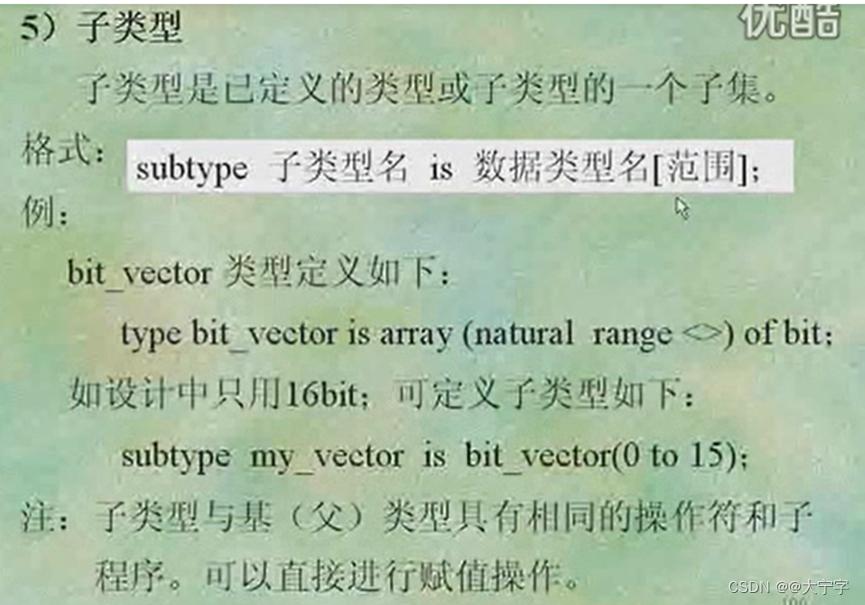

3. 子类型

To 0-15
Downto 15-0

案例：

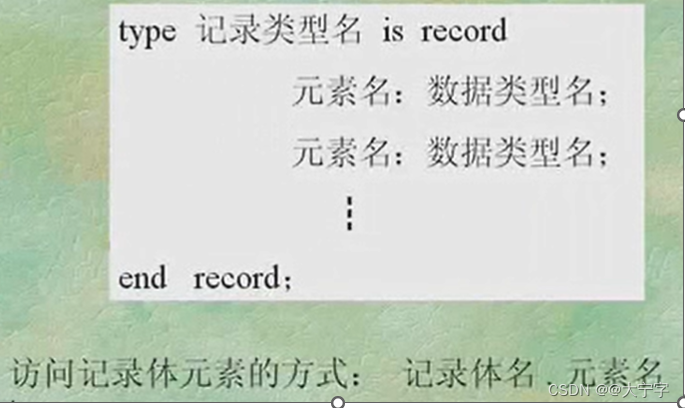

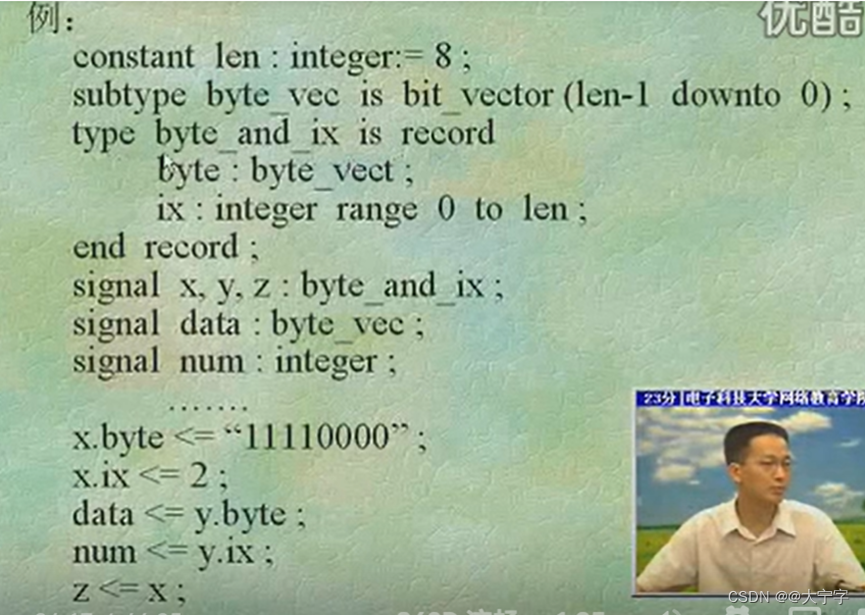

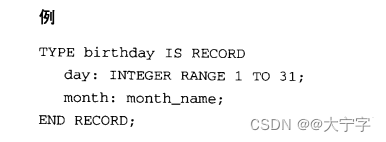

4. 记录类型

5. 数组

5.1 数组的分类

只有这些定义的数组类型是可综合的：

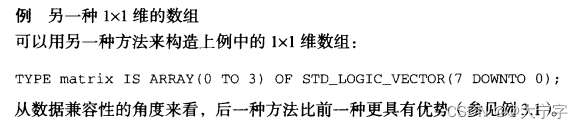

5.2 自定义二维数组

VHDL 没有自带的二维数组，需要自己定义，通过一维数组。
第一种方式：

第二种方式：

第三种方式：

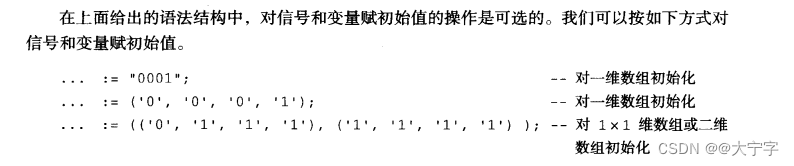

5.3 数组的初始化

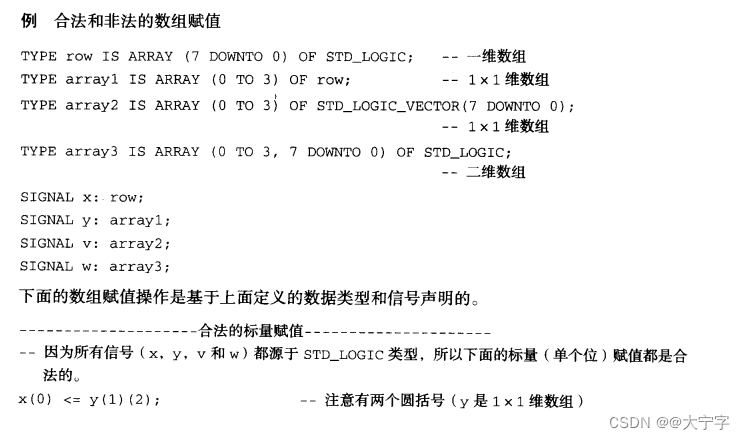

数组赋值注意事项！！！！！！！！

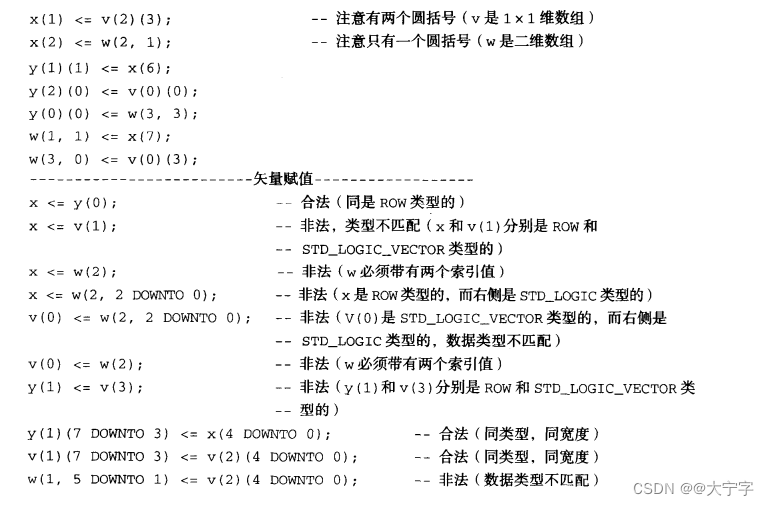

注意观察数组的取值。和高级语言不一样的是高级语言[ ]取值，他是通过（）;而且二维数组1*1数组取值还有所区别。

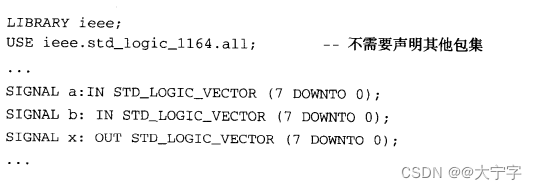

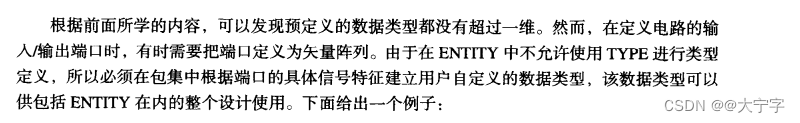

6. 端口数组

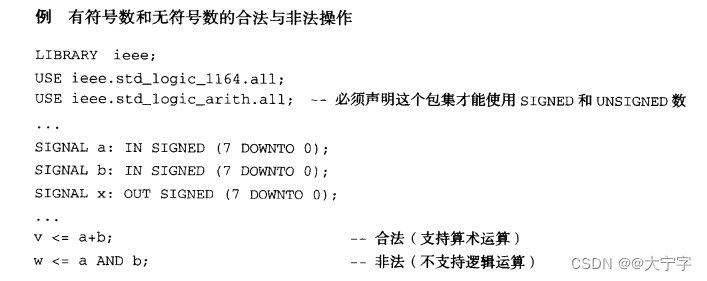

7. 有符号数和无符号数

有符号数和无符号数是在ieee库中std_logic_arith的包集中。

说明：

仅仅只支持算数运算

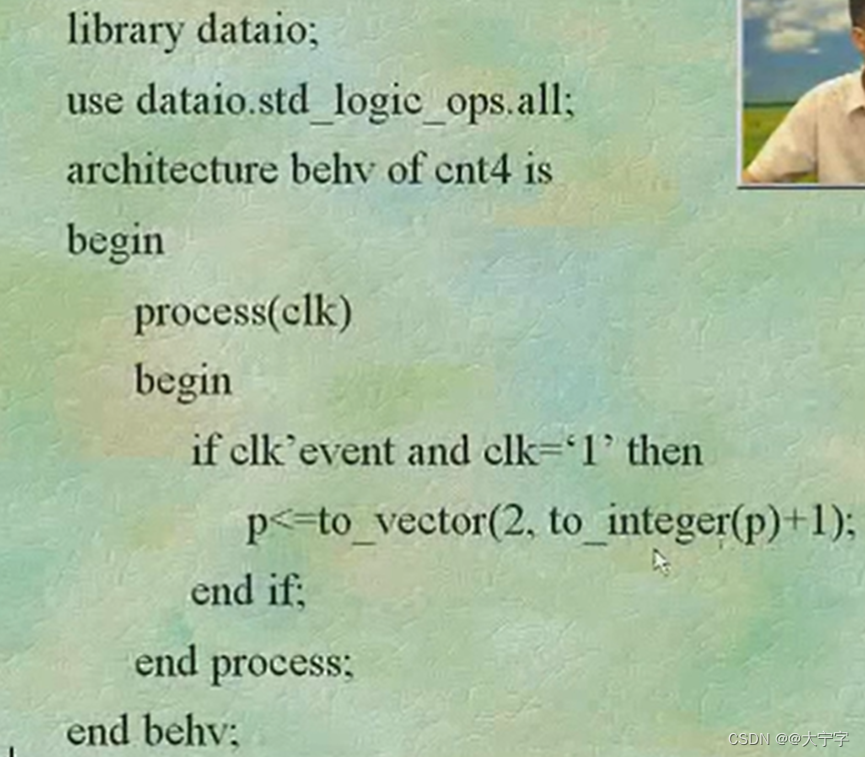

8.数据类型的转换

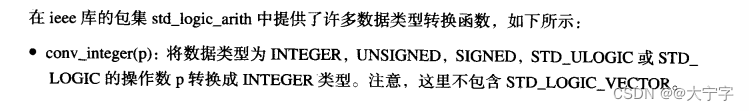

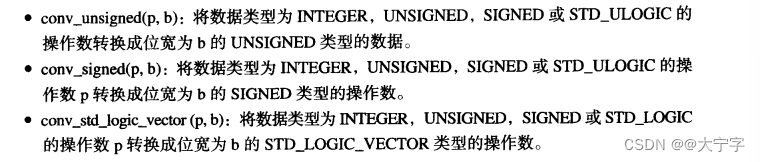

8.1 类型转换函数

案例：

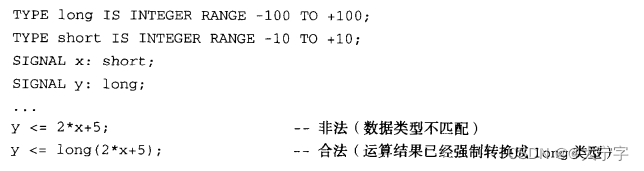

8.2 直接类型转换方式

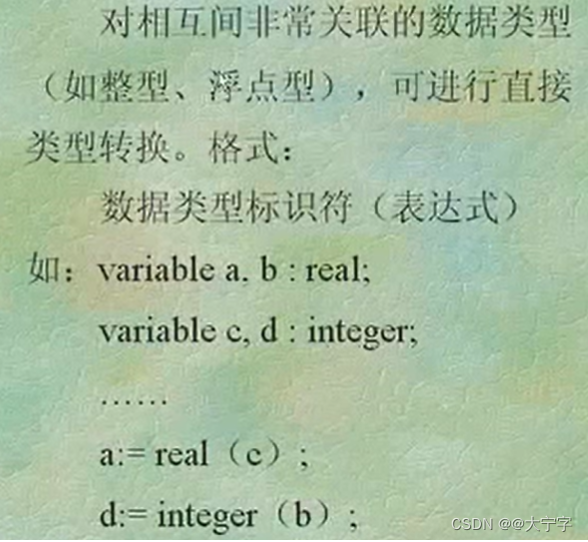

案例1：

案例2：

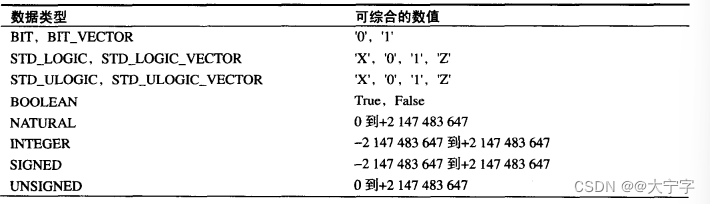

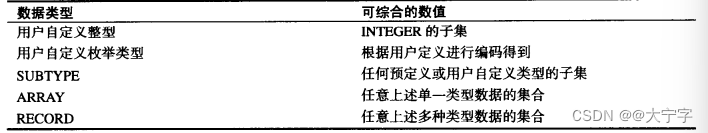

9. 数据类型可综合的数值

10. 案例
