铁头山羊学习笔记 3.1-3.2 串口通信协议

 3.1 串口通信协议

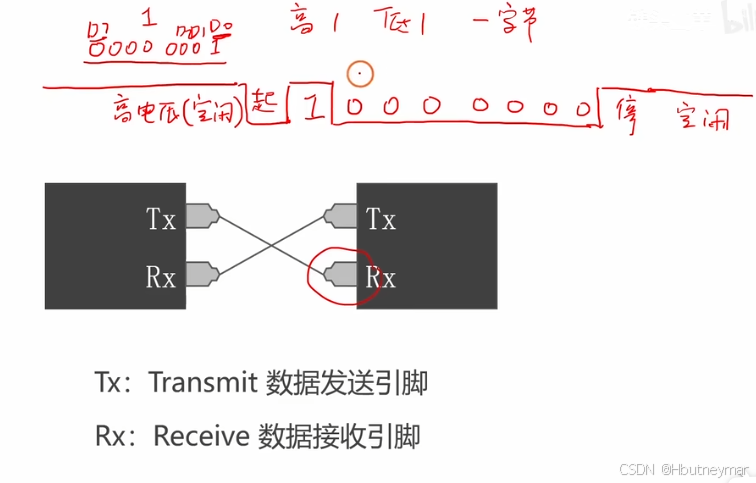

一字节八位 假如写入一个1 则是从低位写入。串口通信实现双向通信

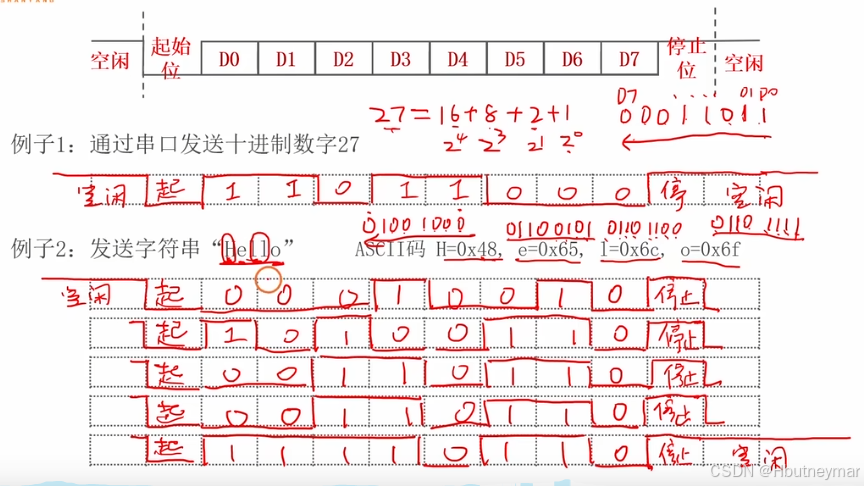

举例子写27和字符串Hello说明，值得注意的是他十进制转二进制的方法。

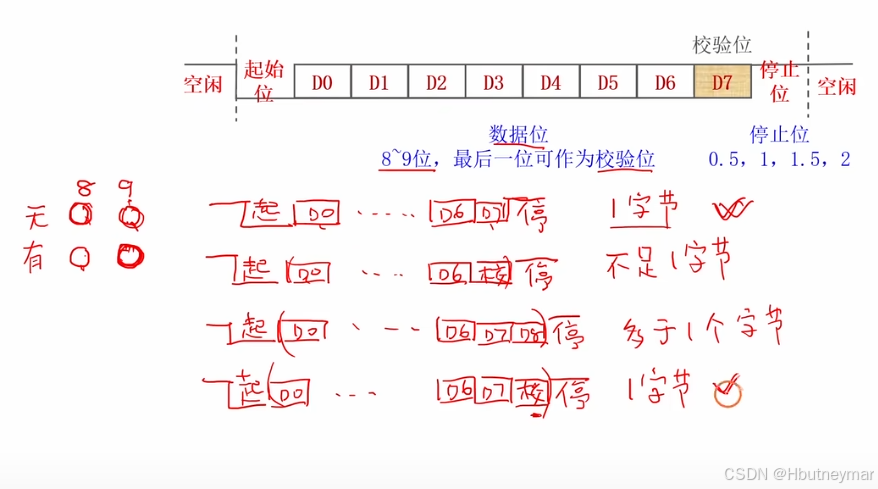

说明了四种方式分别是8位和9位有校验位和无校验位。其中8位无校验位，9位有校验位是一个字节。校验位分别有奇校验和偶校验，分别是数数据帧1有多少个，若是奇数个且用的是奇校验则校验位不用补1。

3.2 USART模块使用方法

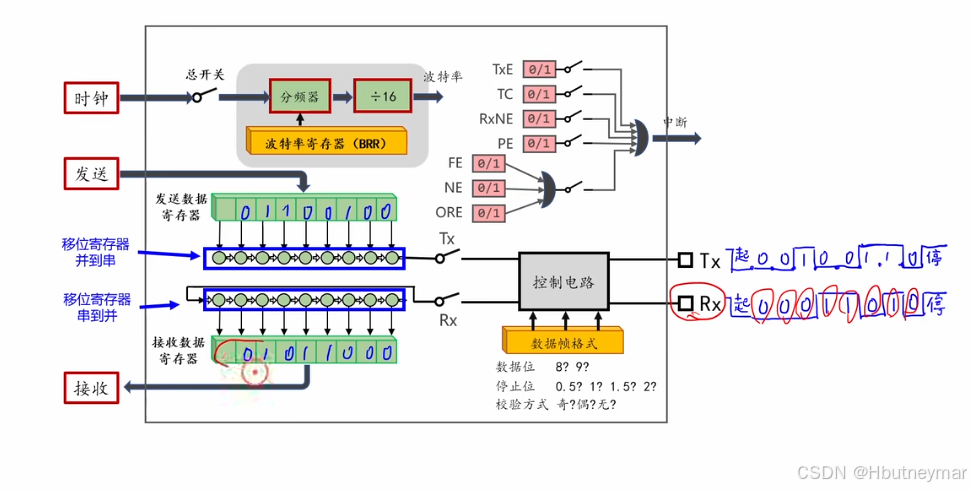

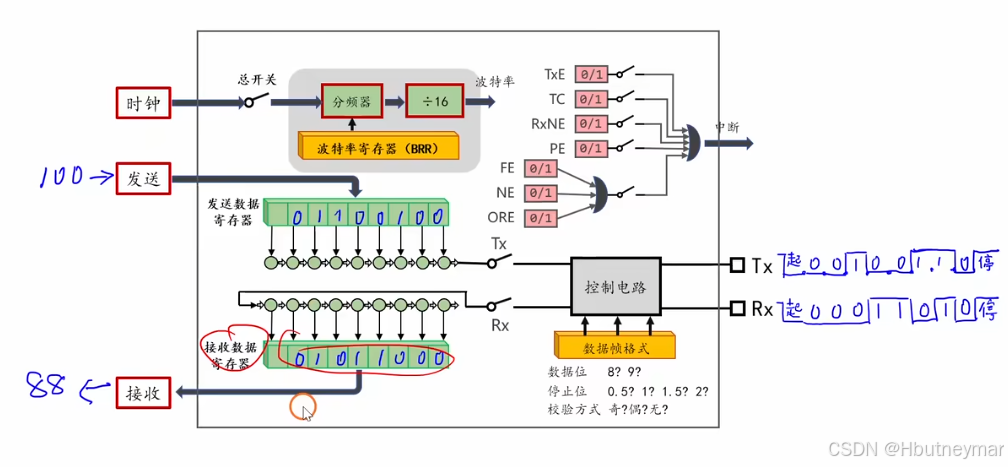

串行与并行，因为数据是直接将01100100这一堆放入寄存器中所以是并行，而发送出去是从低位一位一位的发送出去的所以是串行。在这里并行就变成了串行，用到的是我们图中的移位寄存器。

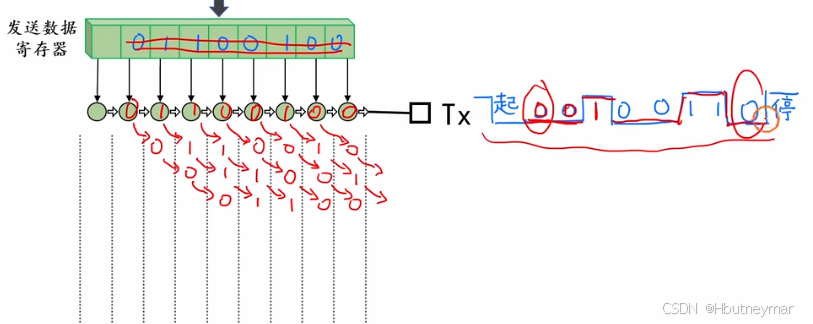

而移位寄存器的话，其实很好理解就是将这些数据排列好后一个个挤出去，所以低位在前高位在后也很好理解。

接下来讲的是波特率，是指每秒钟最多传输多少位。常用的波特率：9600、115200、921600。

其中还有分频器可以理解为做除法。

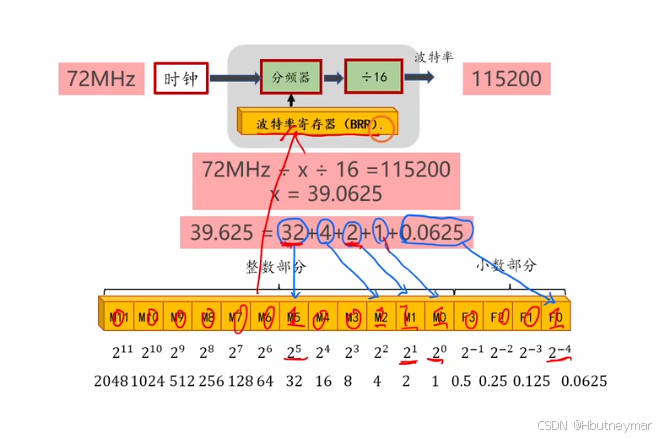

下图为例子 波特率寄存器是我们可以设置的值

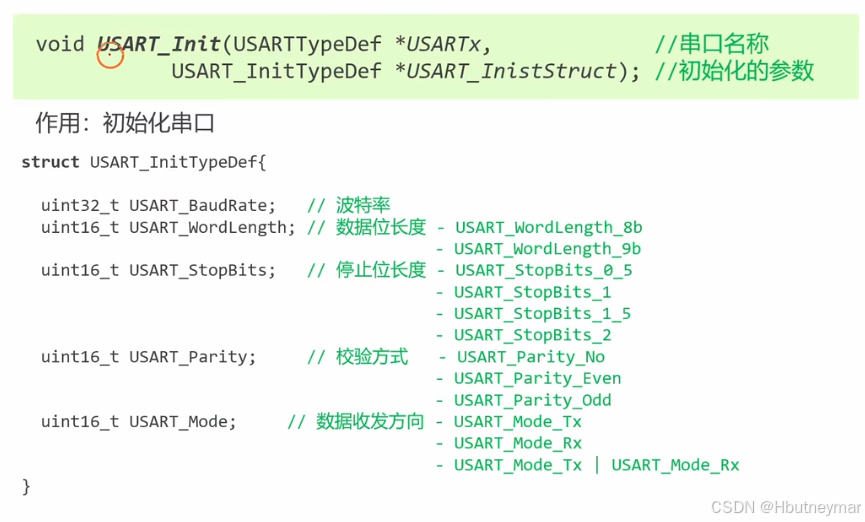

编程接口 作用在于初始化串口

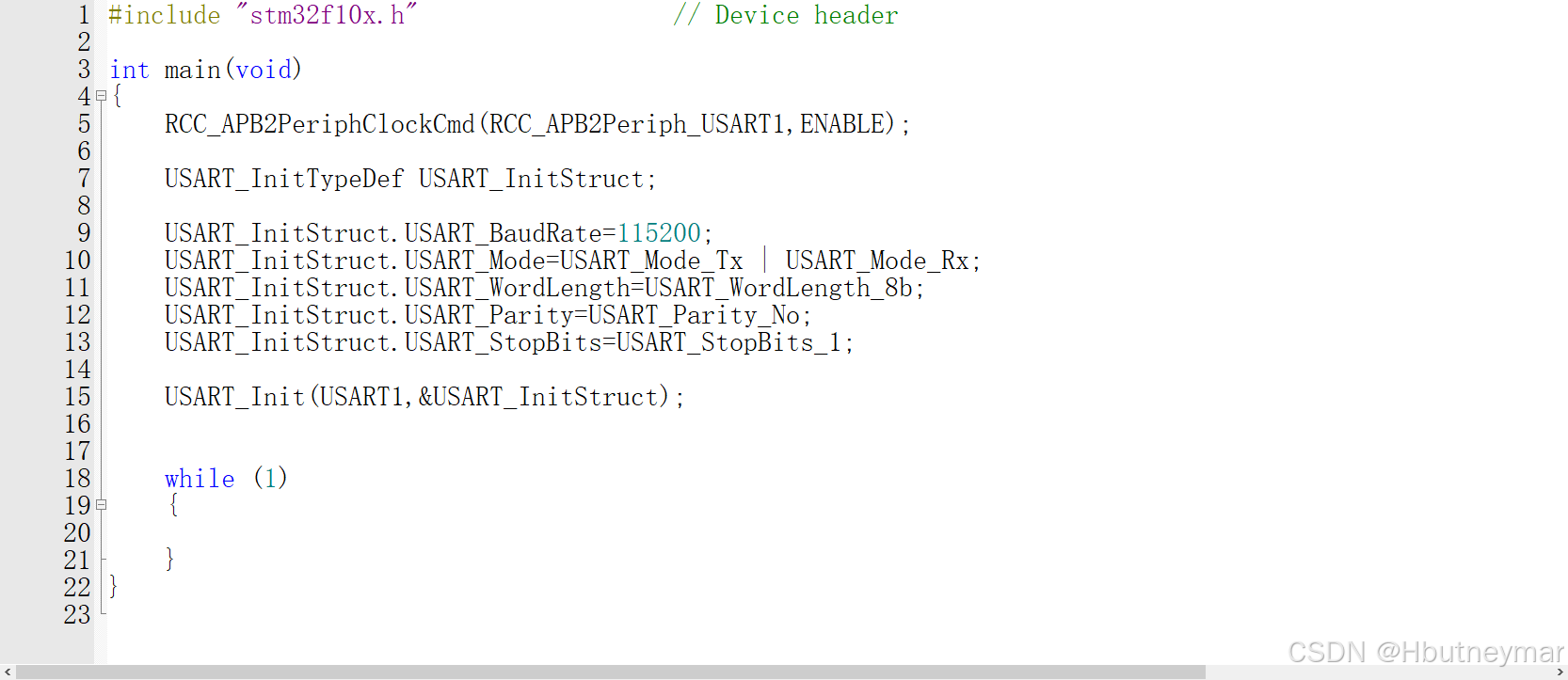

代码如下：
