STM32F103C8T6寄存器方式实现流水灯

最新推荐文章于 2024-11-20 22:43:18 发布
最新推荐文章于 2024-11-20 22:43:18 发布
阅读量487 收藏 1
点赞数 4
文章标签： stm32 单片机 嵌入式硬件 c语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Hahhhnxsm_/article/details/133392929
版权

目录

一、实验原理

1.STM32F103C8T6简介

 2.寄存器寻址

3.寄存器映射

4.GPIO端口初始化设置

二、实验用具

三、实验过程

1.Keil软件编写C程序

2.电路连接

3.烧录程序

四、实验结果

一、实验原理

1.STM32F103C8T6简介

STM32F103C8T6是一款由意法半导体公司（ST）推出的基于ARM Cortex-M 内核STM32系列的32位的微控制器，硬件采用LQFP48封装，属于ST公司微控制器中的STM32系列。程序存储器容量是64KB，需要电压2V~3.6V，工作温度为-40°C ~ 85°C。

 2.寄存器寻址

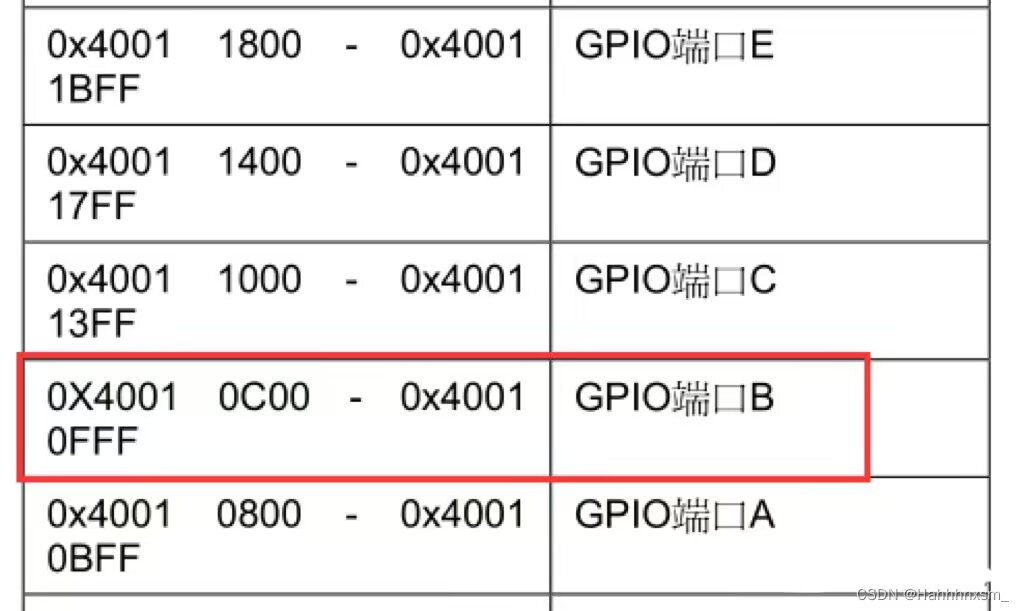

•GPIOB基址

GPIOB相关的寄存器，都住在0x4001 0C00到0x4001 0FFF范围内。

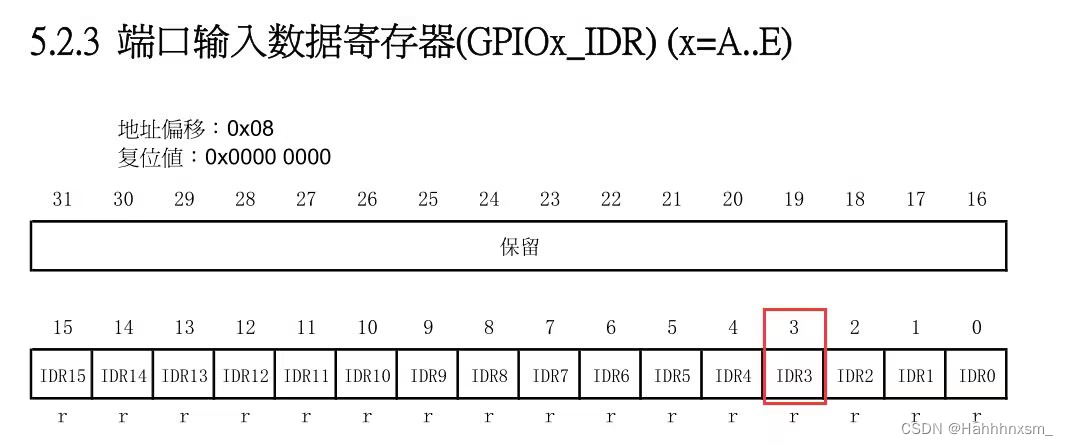

•端口输入寄存器地址偏移
存储数据的位置：0X40010C00+0X0x
地址为： GPIOC_BASE +0x0x

•数据

3.寄存器映射

•通过绝对地址访问内存单元

// GPIOB端口全部输出高电平
*(unsigned int*)(0x4001 0C0C) = 0xFFFF;

•通过寄存器别名方式访问内存单元

// GPIOB端口全部输出高电平
#define GPIOB_ODR           *(unsigned int*) (GPIOB_BASE+0x0C)
*GPIOB_ODR = 0xFF;

•通过寄存器别名访问内存单元

// GPIOB端口全部输出高电平
#define GPIOB_ODR          *(unsigned int*)(GPIOB_BASE+0x0C)
GPIOB_ODR = 0xFF;

4.GPIO端口初始化设置

GPIO 是通用输入输出端口的简称，简单来说就是 STM32 可控制的引脚，STM32 芯片的 GPIO 引脚与外部设备连接起来，从而实现与外部通讯、控制以及数据采集的功能。STM32 芯片的 GPIO 被分

最低0.47元/天 解锁文章
