有时我们需要在设计网表的基础上微调一下逻辑，这样可以无需修改代码，也无需重新做综合，在设计调试中可以节省时间同时维持其他逻辑无任何改动。

这里带大家一起体验一下Vivado 的ECO流程，以vivado自带的Example Design为例, 直接用TCL命令修改网表，在正常的寄存器路径之间加一级LUT。

1. 打开Vivado 界面

2. 打开Example Design "Wavegen":
File -> Project -> Open Example
选中Wavegen(HDL), 器件选择xcku035

3. 点击左侧Flow Navigator 窗口 Run Implementation 按钮, 完成综合实现.

4. 打开Implemented Design （点击左侧Flow Navigator 窗口 Open Implemented Design 按钮）

5. 选一条两个寄存器之间的路径
运行以下命令，选中打印出的路径，双击可以查看时序报告，F4 键可以打开这条路径的原理图

%report_timing -from [get_cells
clkx_spd_i0/meta_harden_bus_new_i0/signal_meta_reg] -to [get_cells
clkx_spd_i0/meta_harden_bus_new_i0/signal_dst_reg] -delay_type max -name test1

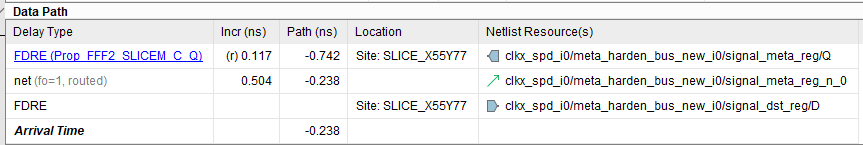

可以看到Data Path的布线延迟是0.504ns

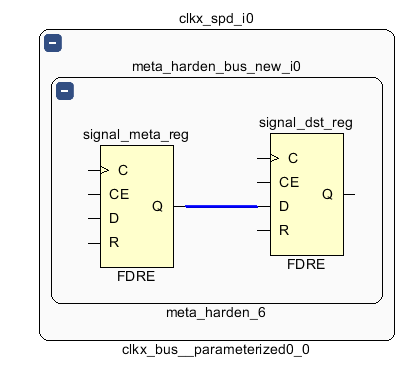

路径的原理图

6. 把目的寄存器的D端从net上断下来

%disconnect_net -net
clkx_spd_i0/meta_harden_bus_new_i0/signal_meta_reg_n_0  -objects
{clkx_spd_i0/meta_harden_bus_new_i0/signal_dst_reg/D}

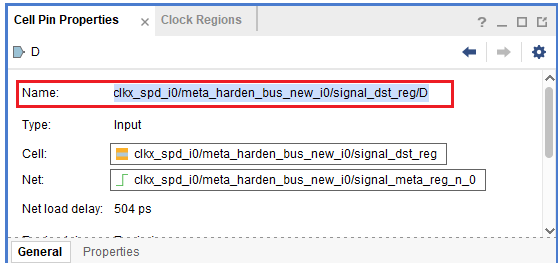

在这里获取操作对象(net, Pin) 的方法: 在原理图中选中对象，然后查看走下角Property 窗口中的NAME 属性

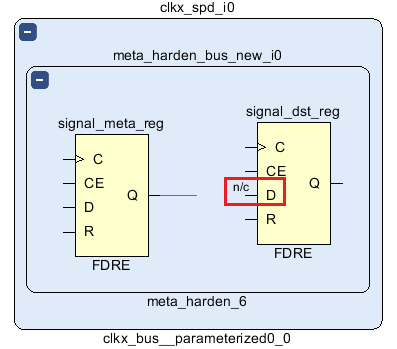

Pin被从Net上断开后，会在原理图上显示n/c

7. 创建一个LUT1，并设置LUT的INIT property

%create_cell -reference LUT1clkx_spd_i0/meta_harden_bus_new_i0/my_lut1
%set_property INIT 2'h1 [get_cells clkx_spd_i0/meta_harden_bus_new_i0/my_lut1]

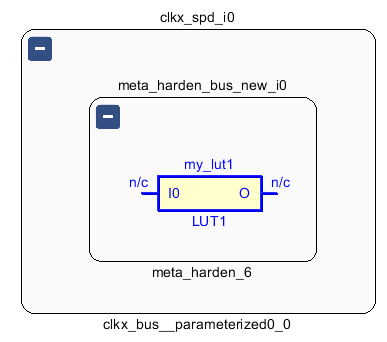

可以看到这个新创建的LUT1所有端口(Pin)都是悬空的. 接下来的步骤要将这些pin连接到合适的net上.

8. 把LUT1的输入端口连接到之前断开的net上.

%connect_net -net clkx_spd_i0/meta_harden_bus_new_i0/signal_meta_reg_n_0  -objects {clkx_spd_i0/meta_harden_bus_new_i0/my_lut1/I0}

9. 创建一个新的net用来连接LUT1的输出pin和之前断下来的寄存器D pin

%create_net  clkx_spd_i0/meta_harden_bus_new_i0/my_net

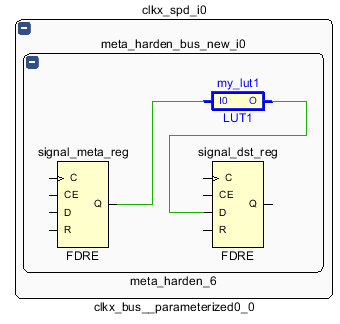

10. 连接LUT1的输出pin和之前断下来的寄存器D pin 到新创建的net上

%connect_net -net clkx_spd_i0/meta_harden_bus_new_i0/my_net   -objects {clkx_spd_i0/meta_harden_bus_new_i0/my_lut1/O clkx_spd_i0/meta_harden_bus_new_i0/signal_dst_reg/D}

11. 在Netlist窗口选窗口选中新建的LUT1，将其拖曳到Device中空着的slice LUT bel中

对应的命令:

place_cell clkx_spd_i0/meta_harden_bus_new_i0/my_lut1 SLICE_X52Y83/B6LUT

12. 对新的LUT1两端的net进行布线

%route_design -nets [get_nets -of [get_pins clkx_spd_i0/meta_harden_bus_new_i0/my_lut1/*]]

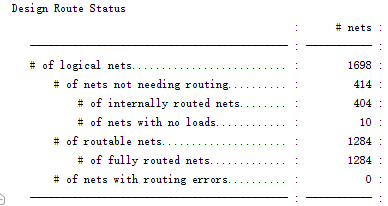

13.检查布线结果确保没有布线错误

%report_route_status

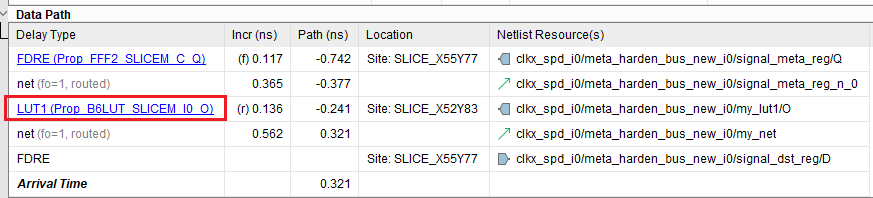

14.用步骤5的命令重新报一下时序

15. 生成bit文件

%write_bitstream test.bit
