时序约束--多时钟

当设计存在多个时钟时，根据时钟的相位和频率关系，分为同步时钟和异步时钟，这两类要分别讨论其约束

1、同步时钟

考虑分频器产生的各个时钟，它们来源于同一个晶振，受主时钟调配。如下图所示，由3GHz的时钟进行9、6、4、3分频产生clka,clkc,clkd,clke。

为了约束我们设计的逻辑N,X和S，需要给出clkc的周期、逻辑N的外部延时，逻辑S的外部延时。

对于逻辑N而言，由clka产生数据，clkc采样数据，在它们周期的最小公倍数内，最严格的时序是3ns产生数据，在4ns采样。只要保证最严格的情形下，电路正常工作，其他时候都没问题

当我们写时序约束时，只需要创建时钟，其中clka为虚拟时钟，然后set_input_delay通过-clock指定产生数据的时钟，给出clka产生的数据延时（触发器+组合逻辑）

可见，写约束还是更简单，计算由时序分析工具处理。我们要提供产生数据的时钟和数据延时即可

对于输出数据，可以驱动多个单元。如下图所示，clkc的输出OUT1会经过组合逻辑被clkd和clke采样。设置约束，同样创建外部的虚拟时钟，然后set_output_delay，指定采样时钟和外部延时。另外，增加-add_delay选项避免被覆盖，表示让时序工具计算两条约束，选择更严格的进行分析

在DC中，所有时钟都是同步的，即create_clock并不能创建异步时钟，异步电路静态时序分析不适合。

2、异步时钟

考虑不同时钟源的电路，由于每个时钟源独立工作，它们诸如延迟、转换时间等不一定一致，时钟之间的相位不固定，表现出异步电路。

异步电路要减少亚稳态产生，是设计者负责亚稳态处理，别指望工具帮助处理。我们需要在每个时钟域内约束路径，然后告诉工具不要检查跨时钟域路径。（否则工具会努力让该路径满足要求，导致浪费时间）

下图中，clka驱动的数据被clkb采样。很显然，两个不同时钟的触发器之间的路径都要告诉工具不要检查。

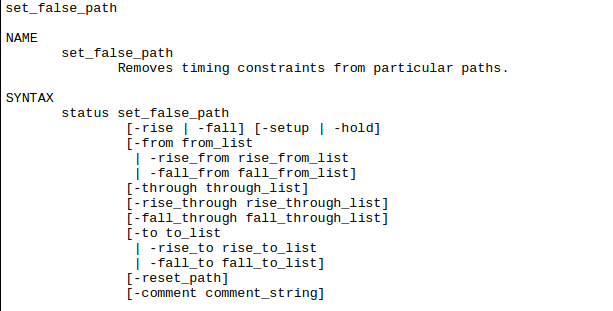

DC中，使用set_false_path告诉工具不要在指定的路径分析

通过-from指定路径起点，可以是clock、port、pin和cell，clock作为起点，所有和该clock有关的路径都会被影响。通过-to指定路径终点，类似于from。

约束如下，使用-from clock能够简化，不用将路径一一列举。
