STM32F103C8T6原理学习笔记-OLED

一、调试方式：

串口调试：通过串口通信，将调试信息发送到电脑端，电脑使用串口助手显示调试信息。

• 优势：运用电脑显示单独参数，可以显示曲线、图形。
• 劣势：只能以信息流的方式呈现数据（一行一行的打印），若有许多不断变化的数据需要在电脑刷屏显示

显示屏调试：直接将显示屏连接到单片机，将调试信息打印在显示屏上。

• 优势：对于不断刷新的数据可以覆盖显示，显示屏可以一直接在单片机上。
• 劣势：屏幕较小，显示内容有限。

Keil调试模式：借助Keil软件的调试模式，可使用单步运行、设置断点、查看寄存器及变量等功能。

其他调试：

点灯调试法：如果不清楚程序是不是运行到某个位置，可以在那个位置放一个点灯的代码，如果运行到了，灯就亮，没用运行到，灯就灭=不亮。

注释调试法：若你加入某一段代码之后程序无法正常运行时，可以把加入的代码段注释掉，恢复正常运行状态，然后依次一行一行取消注释，直到问题出现为止或者注释一部分，测试另一部分，减少程序运行的部分，来排查问题。

对比法：找一个执行逻辑正确且可运行的程序，如果你觉得你的逻辑没问题，但是你无法运行，那么这时可以在他的程序逻辑上逐步替换成你的程序逻辑，这样比较容易发现错误的地方。

测试程序的思想：缩小范围、控制变量、对比测试等。

二、OLED

OLED（Organic Light Emitting Diode）：有机发光二极管

OLED显示屏：性能优异的新型显示屏，具有功耗低（每一个像素都对应一个单独的发光二极管，每一个像素都可以自发光，比较省电，）、响应速度快（有更高的刷新频率、总线时序快，可以避免阻塞程序）、宽视角（在任何角度都可以看清屏幕）、轻薄柔韧等特点。

0.96寸OLED模块：小巧玲珑、占用接口少、简单易用，是电子设计中非常常见的显示屏模块。

供电：3~5.5V，通信协议：I2C（4脚）/SPI（7脚），分辨率：128*64

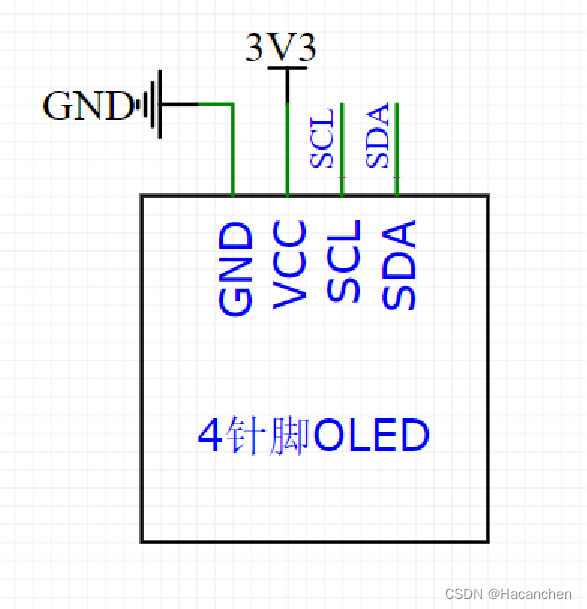

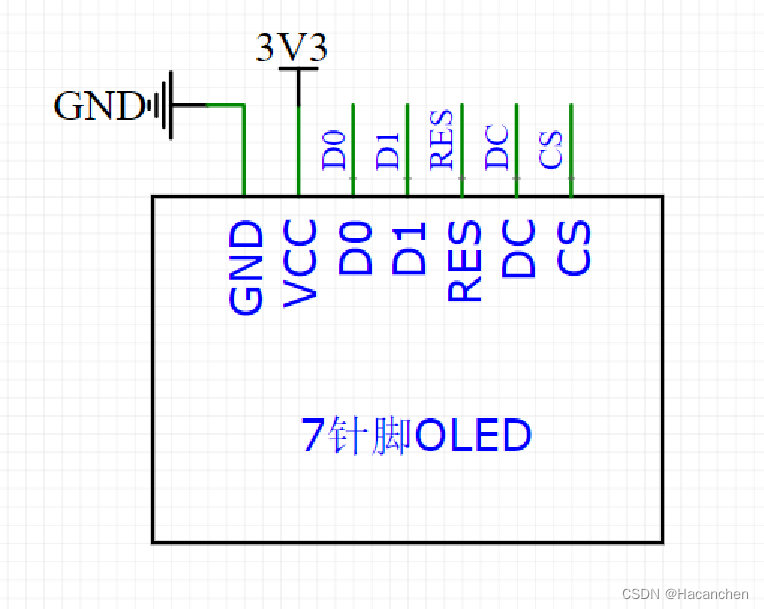

三、硬件电路

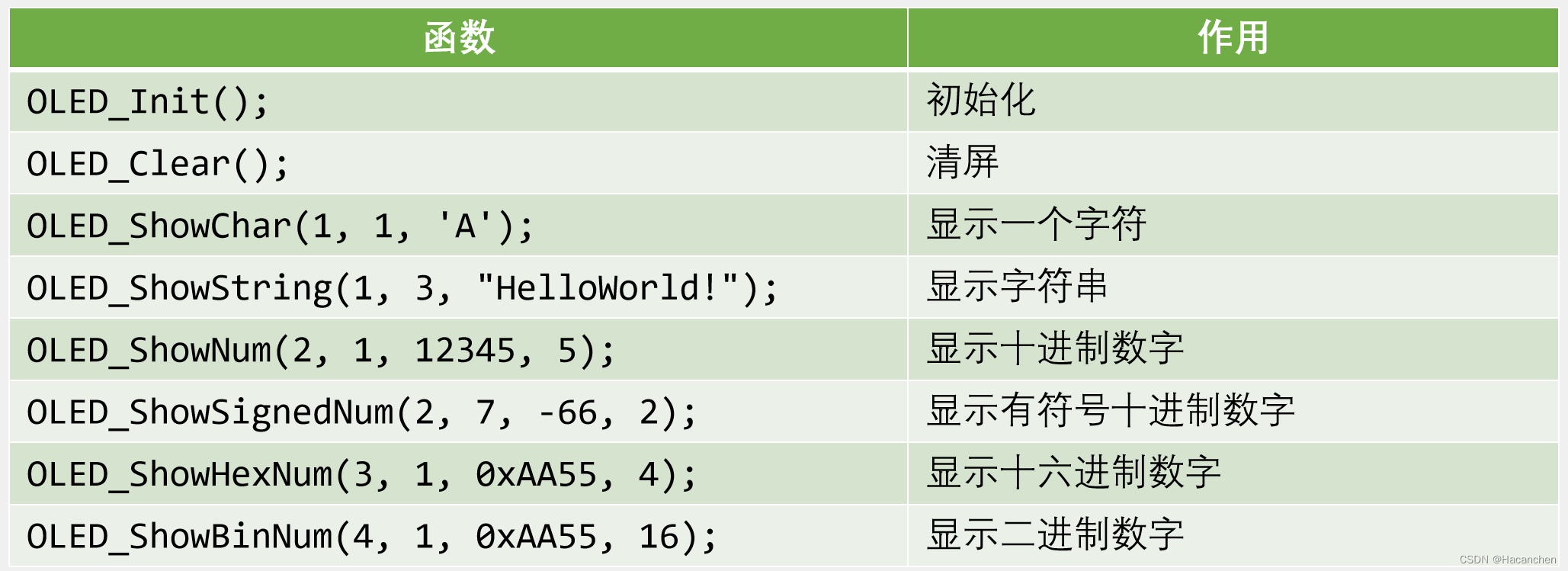

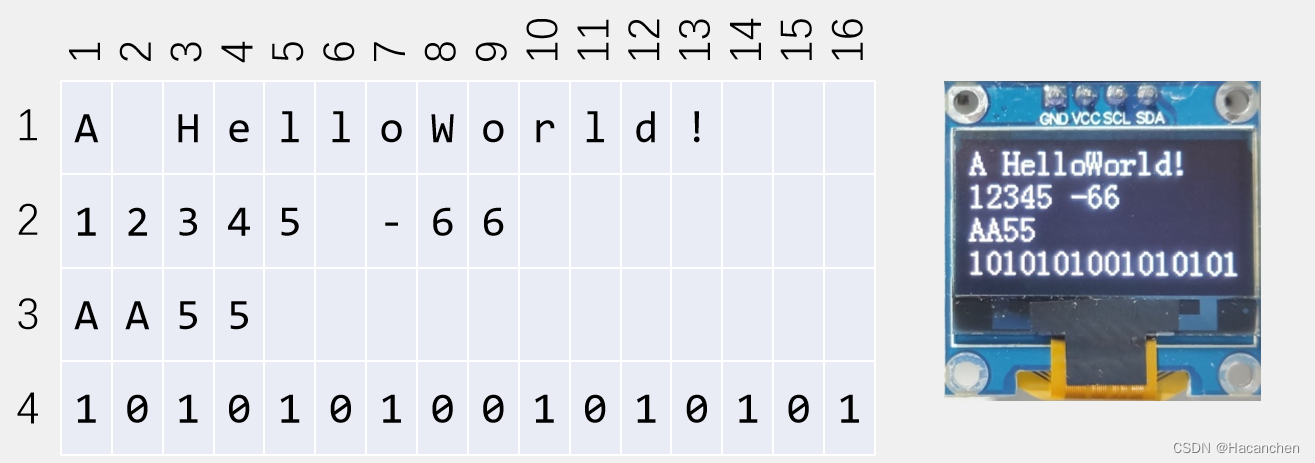

四、OLED驱动函数
